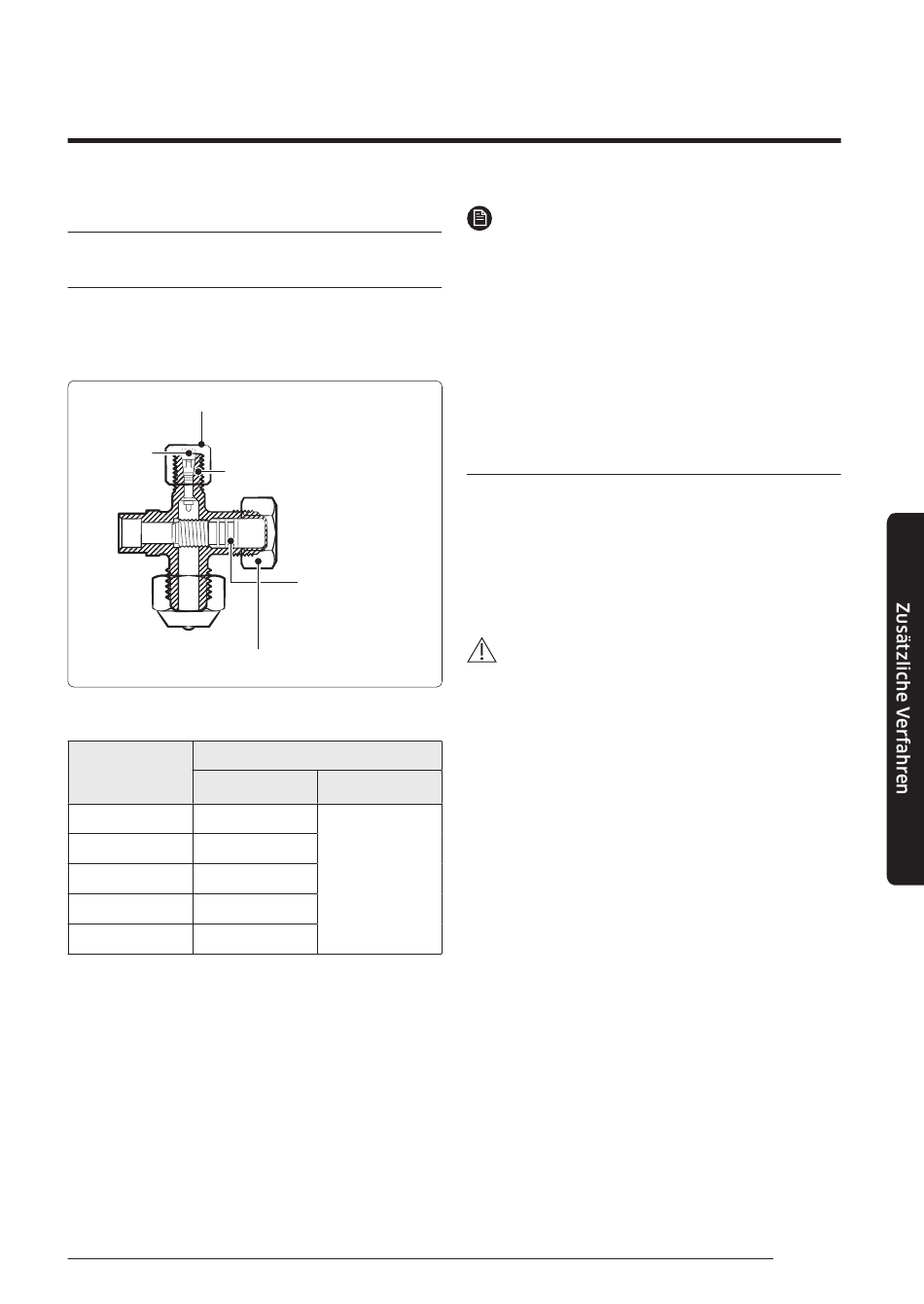

Sperrventil verwenden

Sperrventil öffnen
1 Öffnen Sie die Kappe und drehen Sie das Sperrventil mit
einem Sechskantschlüssel gegen den Uhrzeigersinn.
2 Drehen Sie das Ventil bis zum Stopp der Achse.
Anzugsdrehmoment für Ladeanschlussdeckel
(siehe Tabelle)
Ladekern
R-22 : Schraubengewinde -
7/16-20UNFR-410A/R-32 :
Schraubengewinde - 1/2-20UNF
Anzugsdrehmoment für Gehäusedeckel
(siehe Tabelle)
3 Verschließen Sie die Kappe fest.
Außendurchmesser
(mm)
Gehäusedeckel (N
20 bis 25
Ø 6,35
20 bis 25
Ø9,52
25 bis 30
Ø12,70
30 bis 35
Ø15,88
35 bis 40
Über Ø 19,05
⋅ ⋅
(1 N m=10 kgf cm)
Spindel
Anzugsmoment
Ladeanschlussdeckel
⋅
m)
⋅
(N m)
10 bis 12
HINWEIS
• Wenden Sie keine übermäßigen Kräfte auf das Sperrventil
an und verwenden Sie stets spezielle Werkzeuge.
Anderenfalls kann die Brandschutzmuffe beschädigt
werden und es kann zu Lecks der rückseitigen Platte
kommen.
• Wenn die wasserdichte Platte undicht ist, drehen Sie die
Achse zur Hälfte zurück, ziehen Sie die Muffe an und
überprüfen Sie, ob die Undichtigkeit immer noch besteht.
Wenn keine Undichtigkeit mehr besteht, ziehen Sie die
Achse vollständig fest.
Sperrventil schließen
1 Entfernen Sie die Kappe.
2 Drehen Sie das Sperrventil mit einem Sechskantschlüssel
im Uhrzeigersinn.
3 Ziehen Sie die Achse an, bis das Ventil eine
Abdichtungsposition erreicht.
4 Verschließen Sie die Kappe fest.
ACHTUNG
• Bei Verwendung des Serviceanschlusses sollten Sie auch
immer einen Füllschlauch verwenden.
• Überprüfen Sie nach dem Verschließen der Kappe, ob
Kältemittelgas austritt.
• Beim Öffnen/Schließen des Sperrventils müssen Sie einen
Schraubenschlüssel verwenden.
