Ruhemoduscontroller-Schaltplan
Außengerät
Baugruppe
Regelung außen

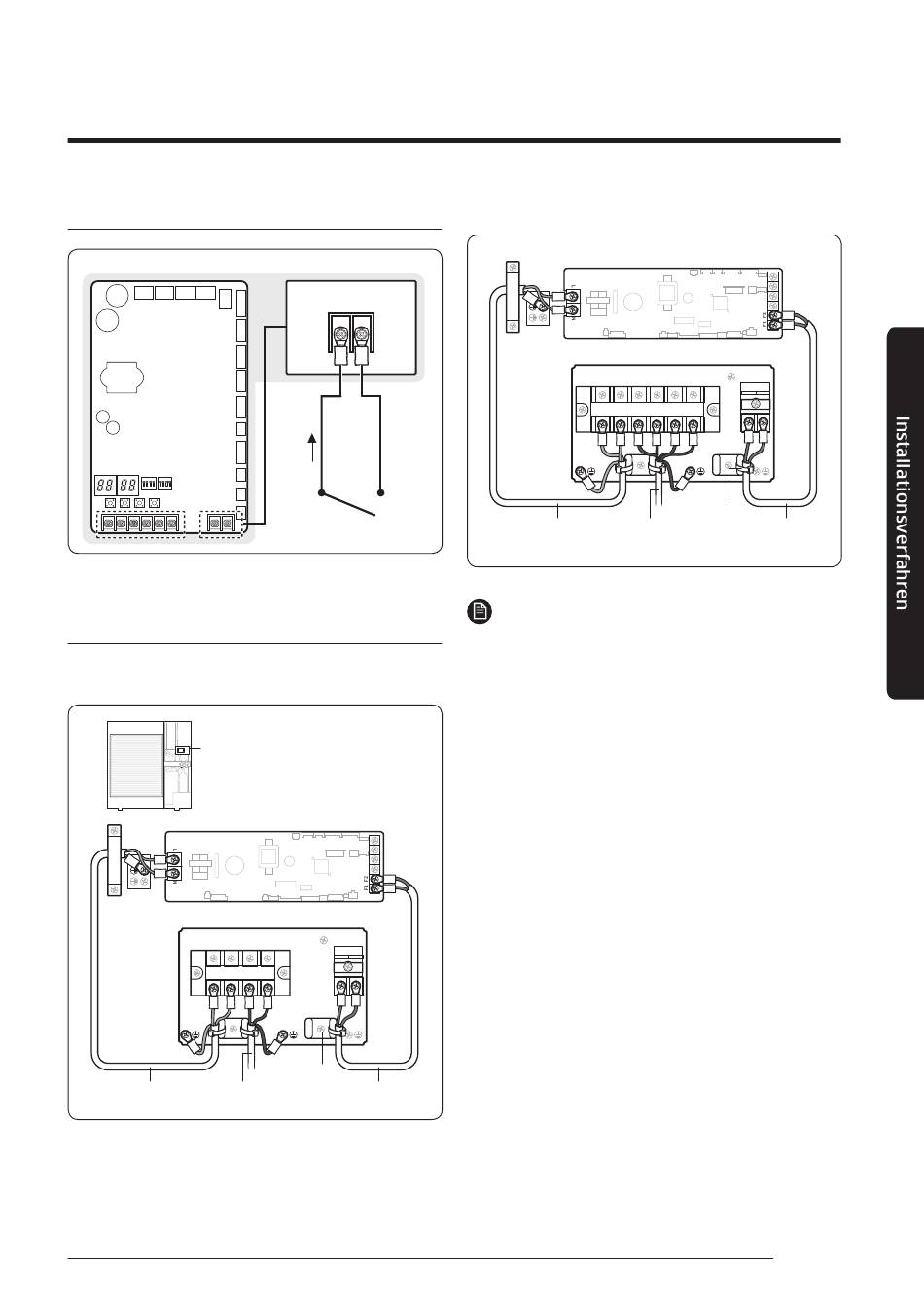

Strom- und Kommunikationskabel vom Außen-
zum Innengerät anschließen
Einphasen
Zum Anschluss der Strom- und
Kommunikationskabel
Innengerät
1(L) 2(N)
Stromkabel vom Außen- Hauptstromkabel
zum Innengerät
Nichtspannungskontakt
Außengerät
F1 F2
L N
Kabelbinder
Kommunikationskabel
Dreiphasensystem
1(L) 2(N) L1(R)
Stromkabel vom Außen- 3-Phasen-4-Leitungs-Haupt-
stromkabel (AC 380 V)
zum Innengerät
HINWEIS
• Stellen Sie bei den Verkabelungsarbeiten sicher, dass
die elektrischen Leitungen so verlegt sind, dass sich die
Vorderabdeckung problemlos schließen lässt. Befestigen
Sie die Vorderabdeckung gut.
• Der Erdungsleiter für das Verbindungskabel vom
Innen- zum Außengerät muss an einen verzinnten
Ringkabelschuh aus Weichkupfer mit M4-Schraubenloch
geklemmt werden (NICHT IM GERÄTEZUBEHÖR
ENTHALTEN).
Innengerät
Außengerät
F1 F2
L2(S) L3(T) N
Kabelbinder
Kommunikationskabel
Deutsch 15
