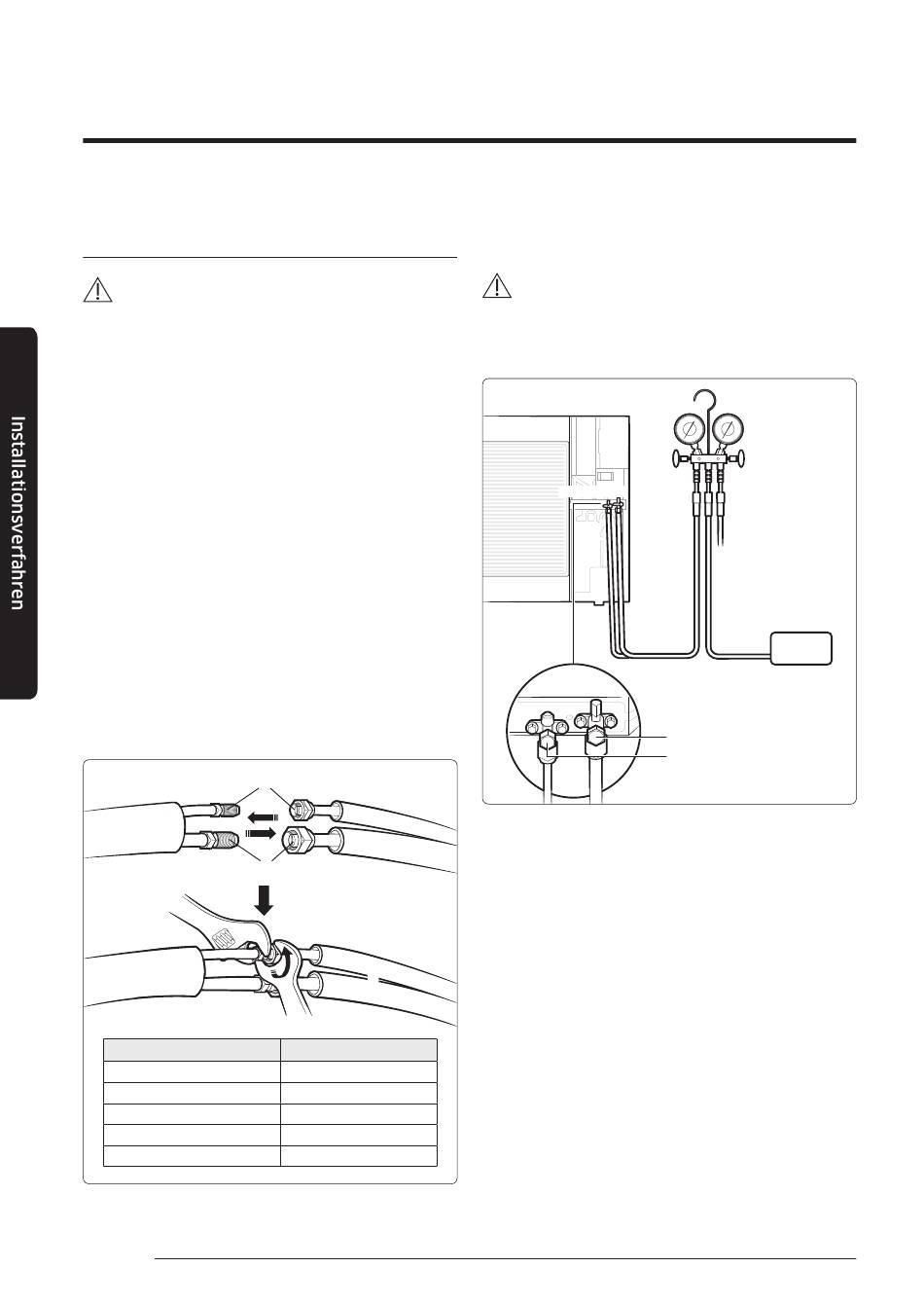

Installationsverfahren
Schritt 8 Kreislauf anschließen und
Luft daraus entfernen
ACHTUNG
•
Achten Sie bei der Installation darauf, dass keine
undichten Stellen vorhanden sind. Erden Sie den
Kompressor zuerst, bevor Sie das Verbindungsrohr
entfernen, wenn Sie das Kältemittel auffüllen. Wenn die
Kältemittelleitung nicht ordnungsgemäß angeschlossen
ist und der Kompressor mit geöffnetem Serviceventil
betrieben wird, gelangt Luft in das Rohr, wodurch der
Druck im Kältemittelkreislauf ungewöhnlich hoch wird.
Dies kann zu Explosionen und Verletzungen führen.
Die Luft im Innengerät und in der Leitung muss abgelassen
werden. Wenn Luft in den Kältemittelleitungen verbleibt,
verringert sich entweder die Kühl-/Heizleistung des
Kompressors oder es kommt zu einer Störung. Das
Kältemittel zum Ausspülen von Luft wird nicht im Außengerät
eingefüllt. Verwenden Sie die Vakuumpumpe wie in der
rechten Abbildung dargestellt.
1 Schließen Sie jedes Montagerohr an das entsprechende
Ventil am Außengerät an und ziehen Sie die
Überwurfmutter an.
2 Ziehen Sie wie in der Abbildung unten dargestellt die
Überwurfmutter im Bereich D zunächst von Hand und
dann mit einem Drehmomentschlüssel fest. Das jeweilige
Drehmoment entnehmen Sie bitte der Tabelle unten.
Außengerät
C
Außendurchmesser (mm)
ø 6,35
ø 9,52
ø 12,70
ø 15,88
ø 19,05
22
Deutsch
A (Gas)
B (Flüssigkeit)
D
⋅
Drehmoment (N
m)
14 bis 18
34 bis 42
49 bis 61
68 bis 82
100 bis 120
3 Verbinden Sie den Füllschlauch auf der Niederdruckseite
des Manometers mit dem Ventil mit Serviceanschluss
(siehe Abbildung).
ACHTUNG
•
Design und Form können je nach Modell anders sein.
4 Öffnen Sie das Ventil auf der Niederdruckseite (A) des
Manometers gegen den Uhrzeigersinn.
Außengerät
5 Entfernen Sie mit einer Vakuumpumpe etwa 10 Minuten
lang die Luft aus dem System.
•
Schließen Sie das Ventil auf der Niederdruckseite des
Manometers im Uhrzeigersinn.
•
Nach etwa 10 Minuten muss das Manometer den Wert
-0,1 MPa (-76 cmHg) anzeigen. Diese Vorgehensweise
ist sehr wichtig, um einen Gasaustritt zu vermeiden.
•
Schalten Sie die Vakuumpumpe aus.
•
Entfernen Sie den Schlauch auf der Niederdruckseite
des Manometers im Uhrzeigersinn.
6 Öffnen Sie das Sperrventil sowohl auf der Flüssigkeits- als
auch auf der Gasseite.
7 Bringen Sie die Ventilschaftmuttern und die
Serviceanschlussabdeckung am Ventil an und ziehen
Sie sie mit einem Drehmomentschlüssel mit einem
Drehmoment von 18 N⋅m fest.
Vakuum-
pumpe
A (Gas)
B(Flüssigkeit)
