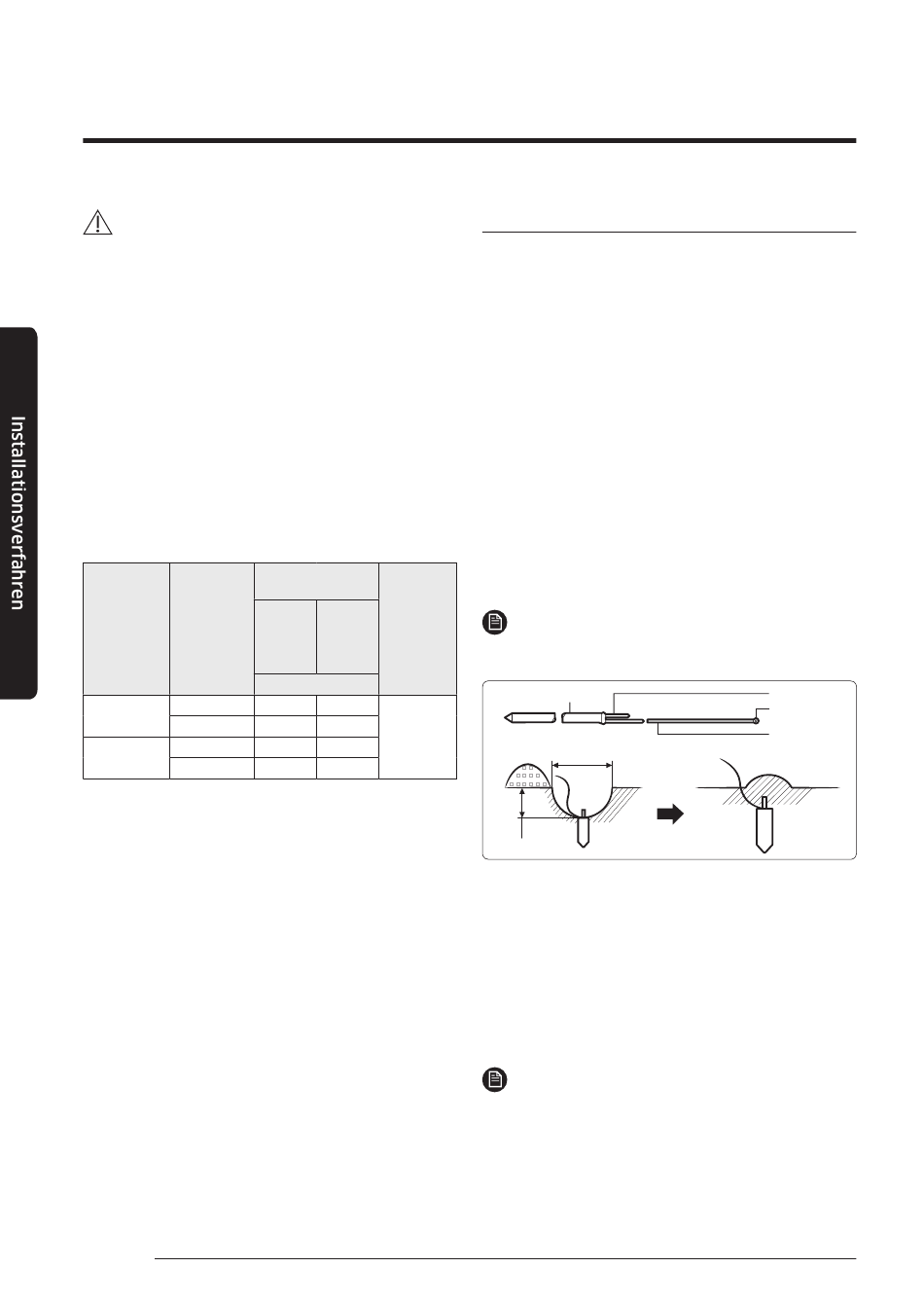

Installationsverfahren
ACHTUNG
• Verwenden Sie beim Isolieren der Leitung eine Isolierung
ohne Schlitz.
2 Wählen Sie die Isolierung der Kühlmittelleitung aus.
• Isolieren Sie das seitliche Gas- und Flüssigkeitsrohr.
Berücksichtigen Sie dabei die Isolationsstärke
entsprechend dem Rohrdurchmesser.
• Eine Innentemperatur von weniger als 30 °C und eine
Luftfeuchtigkeit von 85 % sind die Standardbedingung.
Wenn Sie das Gerät unter Bedingungen mit hoher
Luftfeuchtigkeit montieren, verwenden Sie eine um
eine Klasse stärkere Isolierung. Einzelheiten finden
Sie in der unten stehenden Tabelle. Verwenden Sie bei
der Montage unter ungünstigen Bedingungen eine
stärkere Isolierung.
• Die Hitzebeständigkeitstemperatur der Isolierung muss
mehr als 120 °C betragen.
Rohrdurchmesser
Rohr
(mm)
Ø 6,35~Ø 9,52
Kältemittelleitung
Ø12,7 bis Ø19,05
Ø 6,35
Gasleitung
Ø 9,52~Ø 19,05
• Verwenden Sie bei der Montage der Isolierung an den
unten genannten Orten und Bedingungen dieselbe
Isolierung wie bei hoher Luftfeuchtigkeit.
<Geologische Bedingungen>
– Orte mit hoher Luftfeuchtigkeit wie Küstenlinien,
heiße Quellen, Orte in See- oder Flussnähe und
Bergrücken (wenn ein Teil des Gebäudes von Erde
oder Sand bedeckt ist)
<Einsatzzweck>
– Restaurantdecke, Sauna, Schwimmbecken usw.
– <Gebäudekonstruktion>
– Häufig Feuchtigkeit und Kälte ausgesetzte Decken
sind ungeeignet.
– Zum Beispiel Rohre im Flur eines Wohnheims
oder einer Wohnung oder in der Nähe eines
Ausgangs, der häufig geöffnet und geschlossen
wird.
– Orte (an denen die Rohre montiert sind), die
aufgrund mangelnder Belüftung sehr feucht sind.
28
Deutsch
Isolationstyp
(Kühlung/Heizung)
Hohe
Standard
Feuchtigkeit
Bemerkungen
[weniger als
[über 30 °C,
30°C, 85%]
85 %]
EPDM, NBR
9 t 9 t
Die
13 t 13 t
Innentemperatur
ist höher als
13 t 19 t
120 °C
19 t 25 t
Schritt 13 Erdung überprüfen
Wenn der Stromkreis über keine Erdung verfügt oder die
Erdung nicht den Spezifikationen entspricht, muss eine
Erdungselektrode installiert werden. Die entsprechenden
Zubehörteile sind nicht im Lieferumfang der Klimaanlage
enthalten.
1 Wählen Sie eine Erdungselektrode aus, die den in der
Abbildung genannten Spezifikationen entspricht.
2 Schließen Sie den flexiblen Schlauch an den
entsprechenden Anschluss an.
• Achten Sie darauf, dass es sich nicht um lockeren
Sand- oder Kiesboden, sondern um feuchten, harten
Boden mit höherem Erdungswiderstand handelt.
• Vermeiden Sie Untergrundstrukturen oder
-vorrichtungen wie Gasleitungen, Wasserleitungen,
Telefonleitungen und Erdkabel.
• Halten Sie mindestens zwei Meter Abstand zur
Erdungselektrode eines Blitzableiters und dem
zugehörigen Kabel.
HINWEIS
• Das Erdungskabel der Telefonleitung kann nicht zur
Erdung der Klimaanlage verwendet werden.
Kohlefaser
zu Erdungsschraube
50 cm
30 cm
3 Wickeln Sie zum Abschluss Isolierband um den Rest der
Rohre, die zum Außengerät führen.
4 Verlegen Sie ein grün-gelbes Erdungskabel:
• Wenn das Erdungskabel zu kurz ist, schließen Sie auf
mechanische Weise ein Verlängerungskabel an und
umwickeln Sie es mit Isolierband, ohne den Anschluss
zu bedecken.
• Befestigen Sie das Erdungskabel mithilfe von
Klammern.
HINWEIS
• Wenn die Erdungselektrode in einem stark frequentierten
Bereich verlegt wird, muss das Kabel sicher
angeschlossen werden.
Stahlkern
Block M4
PVC-isolierter
grüner/gelber
Draht
