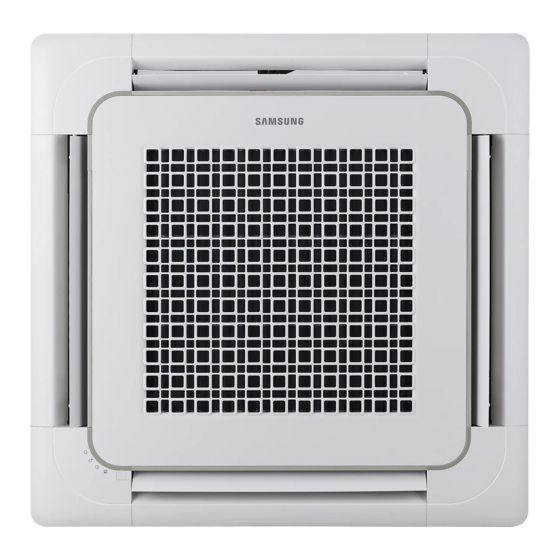

- Seite 1 Klimaanlage Installationshandbuch MN DKH Vielen Dank, dass Sie sich für die Klimaanlage von Samsung entschieden haben. Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie es sorgfältig auf.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Installationsverfahren Schritt 1 Zubehörteile prüfen und vorbereiten Schritt 2 Installationsort wählen Schritt 3 Optional: Gehäuse des Innengeräts isolieren Schritt 4 Innengerät installieren Schritt 5 Inertgas aus Innengerät spülen Schritt 6 Leitungen schneiden und aufweiten Schritt 7 Montagerohre an Kältemittelleitungen anschließen Schritt 8 Gasdichtigkeitsprüfung durchführen Schritt 9 Kältemittelleitungen isolieren Schritt 10 Ablaufschlauch und Ablaufrohr montieren... -
Seite 3: Sicherheitshinweise
Sie das Gerät und den Schutzschalter immer aus und kontaktieren Sie den Halten Sie die nachstehenden Sicherheitshinweise genau technischen Support von SAMSUNG, wenn aus dem ein, um die Betriebssicherheit des Geräts zu gewährleisten. Gerät Rauch aufsteigt, das Stromkabel heiß wird oder beschädigt ist oder wenn das Gerät sehr laut ist. -
Seite 4: Stromkabel, Sicherung Und Schutzschalter
Sicherheitshinweise Führen Sie nach der Installation immer einen Trennen Sie Geräte, die bei Überspannung nicht unter Strom stehen dürfen, vollständig vom Strom. Funktionstest durch und geben Sie die Betriebsanleitung für die Klimaanlage immer an den Benutzer weiter. Stellen Sie sicher, keine Modifizierung des Stromkabels, ein Verlängerungskabel oder eine mehrdrähtige Verwenden Sie die Klimaanlage nicht in der Nähe von Verbindung auszuführen. -
Seite 5: Installationsverfahren
Installationsverfahren 4-Wege-Kassette Schritt 1 Zubehörteile prüfen und vorbereiten Schablone (1) Ablaufschlauch (1) Das folgende Zubehör wird mit dem Innengerät geliefert. Art und Menge können sich je nach Spezifikationen unterscheiden. 1-Wege-Kassette Rohrisolation Schablone A (1) Isolierung Ablaufschlauch Rohrisolation (2) (Flüssigkeitsseite1, Schablone B (1) Gasseite1) Installationshandbuch (1) Benutzerhandbuch (1) - Seite 6 Installationsverfahren Innengerätabmessungen (Angabe in mm) 1-Wege-Kassette Luftauslassgitter Luftansauggitter 1180 1036 1074 Stromversorgungsanschluss Gasanschluss (ø9,52) Ablauföffnung Anschluss des Ablaufrohrs (VP20[OD26, ID20]) Modell AC026MN1DKH / AC035MN1DKH Gehäuse Klein Nettoabmessung (B x T x H) 970 X 410 X 135 Nettogewicht Anschluss für flüssiges 6,35 Kältemittel Gasanschluss...
- Seite 7 (Angabe in mm) 4-Wege-Kassette 890~910 (Deckenausschnitt) 735 (Deckenausschnitt) Nebenkanalanschluss Modell AC052MN4DKH AC071MN4DKH AC090MN4DKH AC100MN4DKH AC120MN4DKH AC140MN4DKH Gehäuse Klein Groß Groß+ Nettoabmessung 840 X 840 X 204 840 X 840 X 204 840 X 840 X 288 840 X 840 X 288...
- Seite 8 4-Wege-Kassette Abstandsanforderungen Mindestens 1500 mm Mindestens 2500 mm 20 mm Verdeckung C: Mindestens 1500 mm AC090MN4DKH ACHTUNG AC052MN4DKH AC100MN4DKH AC026MN1DKH Modell Das Innengerät muss unter Einhaltung der AC071MN4DKH AC120MN4DKH AC035MN1DKH angegebenen Abstände montiert werden, um von allen AC140MN4DKH Seiten zugänglich zu sein und den ordnungsgemäßen Betrieb sowie Wartung und Reparatur des Geräts zu...
-
Seite 9: Schritt 3 Optional: Gehäuse Des Innengeräts Isolieren
Isolieren Sie das Ende des Rohres und gekrümmte Flächen mithilfe separater Isolierungsmittel. HINWEIS A: Referenz für den äußeren Umfang des Geräts (Verwenden Sie bei der Isolierung des Innengerätgehäuses A als Referenz für den äußeren Umfang.) Innengerät AC052MN4DKH 4-Wege-Kassette <S> 910X151 940X151 610X151... -
Seite 10: Schritt 4 Innengerät Installieren
Installationsverfahren Schritt 4 Innengerät installieren ACHTUNG Bei der Entscheidung über den Standort der Klimaanlage Stellen Sie sicher, dass die Decke stabil genug ist, um müssen die folgenden Einschränkungen berücksichtigt das Gewicht des Innengeräts zu tragen. Prüfen Sie werden: vor dem Aufhängen des Geräts die Tragfähigkeit aller Aufhängungsbolzen. -
Seite 11: Schritt 5 Inertgas Aus Innengerät Spülen
1-Wege-Kassette HINWEIS Um zu verhindern, dass während der Montage Schmutz Niveau oder Fremdkörper in die Rohrleitungen gelangen, Vinylschlauch entfernen Sie den Verschluss erst dann vollständig, Decke Decke wenn Sie zum Anschluss der Leitungen bereit sind. 15 mm 15 mm Abmessungen <Seitenansicht>... -
Seite 12: Schritt 7 Montagerohre An Kältemittelleitungen Anschließen
Installationsverfahren 5 Überprüfen Sie, ob die Rohrauftreibung korrekt ist. Außendurchmesser (mm) Beispiele für falsche Rohrauftreibungen sehen Sie in den Abbildungen unten. Ø 6,35 14 bis 18 Ø9,52 34 bis 42 Ø12,70 49 bis 61 Ø15,88 68 bis 82 Ø19,05 100 bis 120 Unterschiedliche Beschädigte Rissig... -
Seite 13: Schritt 8 Gasdichtigkeitsprüfung Durchführen
Schritt 8 Gasdichtigkeitsprüfung HINWEIS durchführen Die Leitungsnaht muss immer nach oben weisen. Um mögliche Gaslecks am Innengerät zu ermitteln, 2 Wickeln Sie Isolierband um die Leitungen und den überprüfen Sie den Anschlussbereich jeder Ablaufschlauch. Vermeiden Sie dabei, die Isolierung zu Kältemittelleitung mit einem Leckdetektor für R-410A. sehr zusammenzudrücken. -
Seite 14: Schritt 10 Ablaufschlauch Und Ablaufrohr Montieren
Installationsverfahren 5 Wählen Sie die Isolierung der Kühlmittelleitung aus. Schritt 10 Ablaufschlauch und Isolieren Sie das seitliche Gas- und Ablaufrohr montieren Flüssigkeitsrohr. Berücksichtigen Sie dabei die Installationsstärke, die je nach Rohrdurchmesser 1 Schieben Sie den mitgelieferten Ablaufschlauch so weit unterschiedlich sein muss. wie möglich über den Ablaufstutzen. - Seite 15 Montieren Sie eine Entlüftung, um Montieren Sie ihn horizontal. Kondensationsfeuchtigkeit problemlos entweichen zu lassen. Horizontal Luftzirkulation Innengerät Flexibler Schlauch Decke Max. zulässige Achsenabweichung Falls der Ablaufschlauch weiter oben angebracht werden muss, montieren Sie es waagerecht in einem Abstand von 300 mm vom Ablaufschlauchanschluss. Wenn es um mehr als 550 mm angehoben wird, kann Wasser austreten.
-
Seite 16: Schritt 11 Entwässerungsprüfung Durchführen
Installationsverfahren b Wenn die elektrischen Anschlüsse fertiggestellt sind: Schritt 11 Entwässerungsprüfung Schalten Sie das Innen- und Außengerät ein. durchführen Stellen Sie den Modus Cool ein. 1 Führen Sie an der Verbindungsstelle des flexiblen Schlauchs am Ablaufschlauch eine Dichtigkeitsprüfung durch: ACHTUNG a Schließen Sie am flexiblen Schlauch des Innengeräts Nur im Modus Cool können Sie den korrekten einen geeigneten Schlauch an und füllen Sie Wasser ein. -
Seite 17: Schritt 12 Strom- Und Kommunikationskabel Anschließen
Einphasen Schritt 12 Strom- und Kommunikationskabel anschließen ACHTUNG Innengerät 1(L) Schließen Sie stets die Kältemittelleitungen an, bevor Sie die elektrischen Anschlüsse herstellen. 2(N) Wenn Sie das System außer Betrieb nehmen, trennen Außengerät Sie immer zuerst die elektrischen Anschlüsse, bevor Sie die Kühlmittelleitungen abnehmen. -
Seite 18: Schritt 13 Optional: Stromkabel Verlängern
Installationsverfahren Schritt 13 Optional: Stromkabel Stromversorgung des Innengeräts verlängern Max./Min. Stromversorgung Innengerätkabel 1 Bereiten Sie die folgenden Werkzeuge vor. 220 bis 240 V, 0,75 bis 1,5 mm², ±10 % Werkzeuge Maßangabe Form 50 Hz 3 Adern Kommunikationskabel Presszange MH-14 0,75 bis 1,5 mm², 2 Adern Verbindungsmuffe 20 x Ø 6,5 (mm) (H x AD) 19 mm... - Seite 19 3 Führen Sie beide Enden des Stromkabelkerndrahts in 6 Erhitzen Sie den Schrumpfschlauch, damit er sich die Verbindungsmuffe. zusammenzieht. Methode 1: Schieben Sie den Kerndraht von beiden Schrumpfschlauch Seiten in die Muffe. Methode 2: Verdrillen Sie die Kerndrähte und schieben Sie sie in die Muffe. Methode 1 Methode 2 7 Wenn sich der Schlauch zusammengezogen hat,...
-
Seite 20: Schritt 14 Innengerätadressen Und Montageoptionen Festlegen
Installationsverfahren 2 Legen Sie die Optionswerte fest. Schritt 14 Innengerätadressen und Montageoptionen festlegen ACHTUNG Sie können die Adressen und Montageoptionen des Insgesamt sind 24 Optionen verfügbar: SEG1 bis SEG24. Innengeräts nicht in einem Schritt festlegen, sondern Weil die Optionen SEG1, SEG7, SEG13 und SEG19 die benötigen dazu zwei Schritte. - Seite 21 Führen Sie die in der folgenden Tabelle dargestellten Schritte aus: Schritte Display der Fernbedienung 1 Legen Sie Werte für SEG2 und SEG3 fest: a Legen Sie den Wert SEG2 fest, indem Sie die Taste (Niedrige Ventilatorgeschwindigkeit) wiederholt drücken, bis der gewünschte Wert auf der Fernbedienung angezeigt wird.
- Seite 22 Installationsverfahren Schritte Display der Fernbedienung 6 Drücken Sie die Taste (Modus). Fan und On werden im Display der Fernbedienung angezeigt. 7 Legen Sie Werte für SEG9 und SEG10 fest: a Legen Sie den Wert SEG9 fest, indem Sie die Taste (Niedrige Ventilatorgeschwindigkeit) wiederholt drücken, bis der gewünschte Wert auf der Fernbedienung angezeigt wird.
- Seite 23 Schritte Display der Fernbedienung b Legen Sie den Wert SEG15 fest, indem Sie die Taste (Hohe Ventilatorgeschwindigkeit) wiederholt drücken, bis der gewünschte Wert auf der Fernbedienung angezeigt wird. SEG15 Wenn Sie die Taste (Niedrige Ventilatorgeschwindigkeit) oder (Hohe Ventilatorgeschwindigkeit) drücken, werden die Werte in der folgenden Reihenfolge angezeigt: 12 Drücken Sie die Taste (Modus).
- Seite 24 Installationsverfahren Schritte Display der Fernbedienung 17 Legen Sie Werte für SEG21 und SEG22 fest: a Legen Sie den Wert SEG21 fest, indem Sie die Taste (Niedrige Ventilatorgeschwindigkeit) wiederholt drücken, bis der gewünschte Wert auf der Fernbedienung angezeigt wird. SEG21 b Legen Sie den Wert SEG22 fest, indem Sie die Taste (Hohe Ventilatorgeschwindigkeit) wiederholt drücken, bis der gewünschte Wert auf der Fernbedienung angezeigt wird.
- Seite 25 5 Überprüfen Sie, ob die Klimaanlage in Übereinstimmung mit den von Ihnen festgelegten Optionswerten arbeitet: a Setzen Sie das Innen- oder Außengerät zurück. Innengerät : Drücken Sie die Tasten (Einstellen) und (Niedrige Ventilatorgeschwindigkeit) an der Fernbedienung gleichzeitig für 4 Sekunden. Außengerät : Drücken Sie die Taste K3.
- Seite 26 Installationsverfahren ACHTUNG Die Hauptadresse muss auf einen Wert im Bereich 0 bis 14 festgelegt werden. Wenn Sie andere Werte festlegen, tritt ein Kommunikationsfehler auf. Wird SEG5 und SEG6 auf einen Wert im Bereich A bis F festgelegt, ändert sich die Hauptadresse des Innengeräts nicht. Wenn SEG3 0 ist, behält das Innengerät die vorhandene Hauptadresse, auch wenn für SEG6 ein anderer Wert festgelegt wird.
- Seite 27 Option SEG7 SEG8 SEG9 SEG10 SEG11 SEG12 Ablaufpumpe Funktion Seite verwenden Wert Details Wert Details Nicht verwenden Reserviert Reserviert Reserviert Reserviert Verwenden Wert und Details Mit Verzögerung von 3 Minuten verwenden Option SEG13 SEG14 SEG15 SEG16 SEG17 SEG18 Ausgabe der Externe Steuerung externen Maximale...
- Seite 28 Installationsverfahren Auch wenn Sie die Option „Ablaufpumpe verwenden“ (SEG8) auf 0 setzen, wird sie automatisch auf 2 gesetzt (Ablaufpumpe wird mit einer Verzögerung von 3 Minuten verwendet). Wenn Sie für die Option „Maximale Filterbetriebszeit“ (SEG18) einen anderen Wert als 2 oder 6 festgelegt haben, wird sie automatisch auf 2 (1.000 Stunden) festgelegt.
-
Seite 29: Optional: Installieren Des Dpm (Digital Simultan Multi)
Optional: Installieren des DPM (Digital Simultan Multi) HINWEIS Das Installieren des DPM ist nur bei den Modellen AC071MN4DKH, AC100MN4DKH, AC120MN4DKH, AC026MN1DKH und AC035MN1DKH möglich. Beim Installieren des DPM sollten sie die "DPM Einstellungen " im Außengerät einstellen. Sie brauchen beim Innengerät die Adresse nicht manuell einzustellen. Wenn kein DPM-Modell eingestellt ist, kann ein Kommunikationsfehler auftreten. -
Seite 30: Fehlerbehebung
Fehlerbehebung Fehlerbehebung 1-Wege-Kassette LED-Lampenanzeige Betrieb Abtauen Filter Zeitgesteuert Ventilator Anormale Zustände Bemerkungen zurücksetzen Blau Gelb Spannungsreset Fehler in Temperaturfühler des Innengeräts (Kurzschluss oder unterbrochen) Fehler in Wärmetauschersensor des Innengeräts Fehler in Außentemperaturfühler Fehler in Kondensatortemperatursensor Fehler in Austrittstemperatursensor 1. 2 Minuten keine Kommunikation zwischen 1. - Seite 31 4-Wege-Kassette LED-Lampenanzeige Betrieb Abtauen Zeitgesteuert Filter Anormale Zustände Bemerkungen Spannungsreset Fehler in Temperaturfühler des Innengeräts (Kurzschluss oder unterbrochen) Fehler in Wärmetauschersensor des Innengeräts (Kurzschluss oder unterbrochen) Fehler in Ventilatormotor des Innengeräts Fehler in Außentemperaturfühler Fehler in Kondensatortemperatursensor Fehler in Austrittstemperatursensor 2 Minuten keine Kommunikation zwischen Innen- und Außengerät (Kommunikationsfehler für mehr als...
- Seite 32 DB68-06388A-00...
