8 Prüfen Sie, ob es zu einem Gasaustritt kommt.
• Überprüfen Sie nun insbesondere die Schaftmuttern
des Dreiwegeventils (Auslass A) und die
Serviceanschlussabdeckung auf einen möglichen
Gasaustritt.
ACHTUNG
• Verbinden Sie die Innen- und Außengeräte mit
Rohren mit gebördelten Enden (nicht im Lieferumfang
enthalten). Verwenden Sie für die Leitungen isoliertes,
ungeschweißtes, entfettetetes und desoxidiertes Kupferrohr
(Cu DHP-Typ nach ISO 1337 oder UNI EN 12735-1),
geeignet für Betriebsdrücke von mindestens 4200 kPa und
einem Berstdruck von mindestens 20700 kPa. Kupferrohr
für Sanitäranlagen ist völlig ungeeignet.
• Informationen zu Dimensionierung und Grenzen
(Höhenunterschied, Leitungslänge, max. Biegungen,
Kältemittelfüllmenge usw.) finden Sie im Abschnitt
„Kältemittelleitung anschließen".
Schritt 9 Kältemittel (R-32) hinzufügen
Vorsichtsmaßnahmen beim hinzufügen des
Kühlmittels R-32
Zusätzlich zu dem herkömmlichen Befüllungsvorgang
müssen die folgenden Anforderungen eingehalten werden.
• Stellen Sie sicher, dass bei der Befüllung keine
Kontaminierung durch andere Kühlmittel erfolgt.
• Für die Minimierung der Kühlmittelmenge halten Sie die
Schläuche und Leitungen so kurz wie möglich.
• Die Zylinder müssen aufrecht stehen.
• Stellen Sie sicher, dass das Kühlsystem vor der Befüllung
geerdet wird.
• Etikettieren Sie das System gegebenenfalls nach der
Befüllung.
• Gehen Sie äußerst sorgfältig vor, um das System nicht zu
überladen.
• Vor dem Nachfüllen muss der Druck mit Stickstoffblasen
geprüft werden.
• Suchen Sie nach der Befüllung und vor der
Inbetriebnahme nach Leckagen.
• Stellen Sie sicher, dass Sie nach Leckagen suchen, bevor
Sie den Arbeitsbereich verlassen.
• Das Außengerät ist mit einer ausreichenden Menge
Kältemittel für die Standardleitung gefüllt. Entsprechend
muss Kältemittel hinzugefügt werden, wenn die Leitung
verlängert wird. Dieser Vorgang kann nur von einem
qualifizierten Spezialisten für Kältetechnik durchgeführt
werden. Um die Menge des einzufüllenden Kältemittels
zu bestimmen, lesen Sie den Abschnitt Hinzuzufügende
Menge des Kältemittels berechnen auf Seite 25.

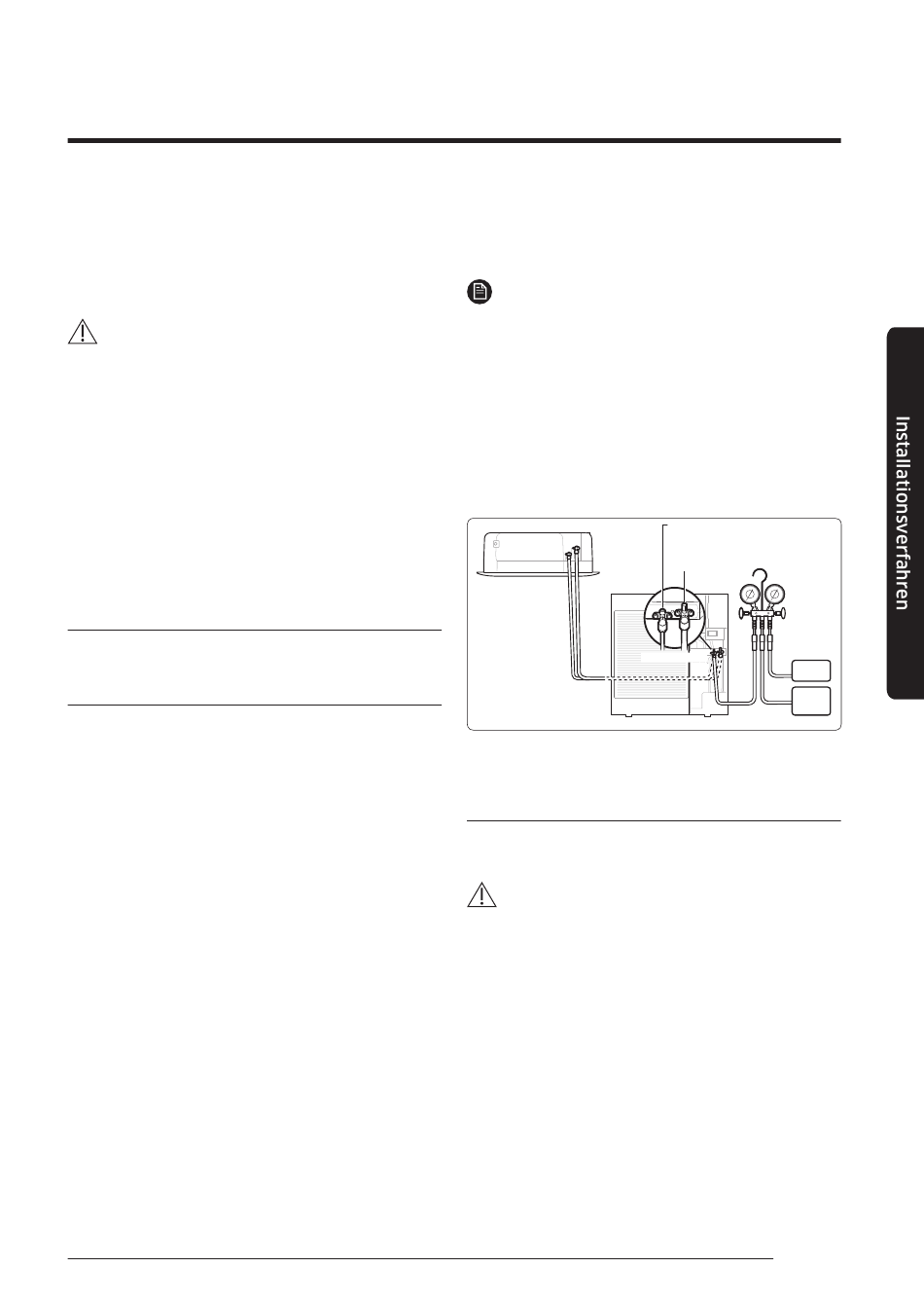

1 Prüfen Sie, ob das Sperrventil vollständig geschlossen ist.
2 Füllen Sie das Kältemittel durch den Serviceanschluss des
Flüssigkeitssperrventil ein.
HINWEIS
• Füllen Sie das Kältemittel nicht durch den
Serviceanschluss des Gassperrventils ein.
3 Wenn Sie Probleme beim Einfüllen des Kältemittels
gemäß der Anleitung oben haben, gehen Sie wie folgt vor:
a Öffnen Sie das Flüssigkeitssperrventil und das
Gassperrventil.
b Starten Sie die Klimaanlage. Drücken Sie dazu die
Taste K2 auf der Leiterplatte des Außengeräts.
c Füllen Sie das Kältemittel nach etwa 30 Minuten
durch den Serviceanschluss des Gassperrventils ein.
Innengerät
Außengerät
Wichtige Informationen: Verordnungen zum
verwendeten Kältemittel
Dieses Gerät enthält fluorierte Treibhausgase. Die Gase
dürfen nicht in die Atmosphäre gelangen.
ACHTUNG
• Informieren Sie den Benutzer, wenn das System über 5
tCO e fluorierte Treibhausgase enthält. In diesem Fall
2
muss mindestens einmal alle 12 Monate entsprechend
der Verordnung Nr. 517/2014 eine Dichtigkeitsprüfung
durchgeführt werden. Dieser Vorgang darf nur von
qualifiziertem Personal durchgeführt werden.
• Falls die obige Situation eintritt, muss der Installateur
(oder die zugelassene Person mit Verantwortung für die
Endkontrolle) ein Wartungsbuch mit allen Informationen
führen, die gemäß Verordnung (EU) Nr. 517/2014 DES
EUROPÄISCHEN PARLAMENTS UND DES EUROPÄISCHEN
RATES vom 16. April 2014 in Bezug auf bestimmte
fluorierte Treibhausgase erforderlich sind.
Sperrventil Flüssigkeitsseite
(Auslassanschluss)
Sperrventil Gasseite (Auslassan-
schluss)
Ausgleich
Ref
Vakuum
pumpe
Deutsch 23
