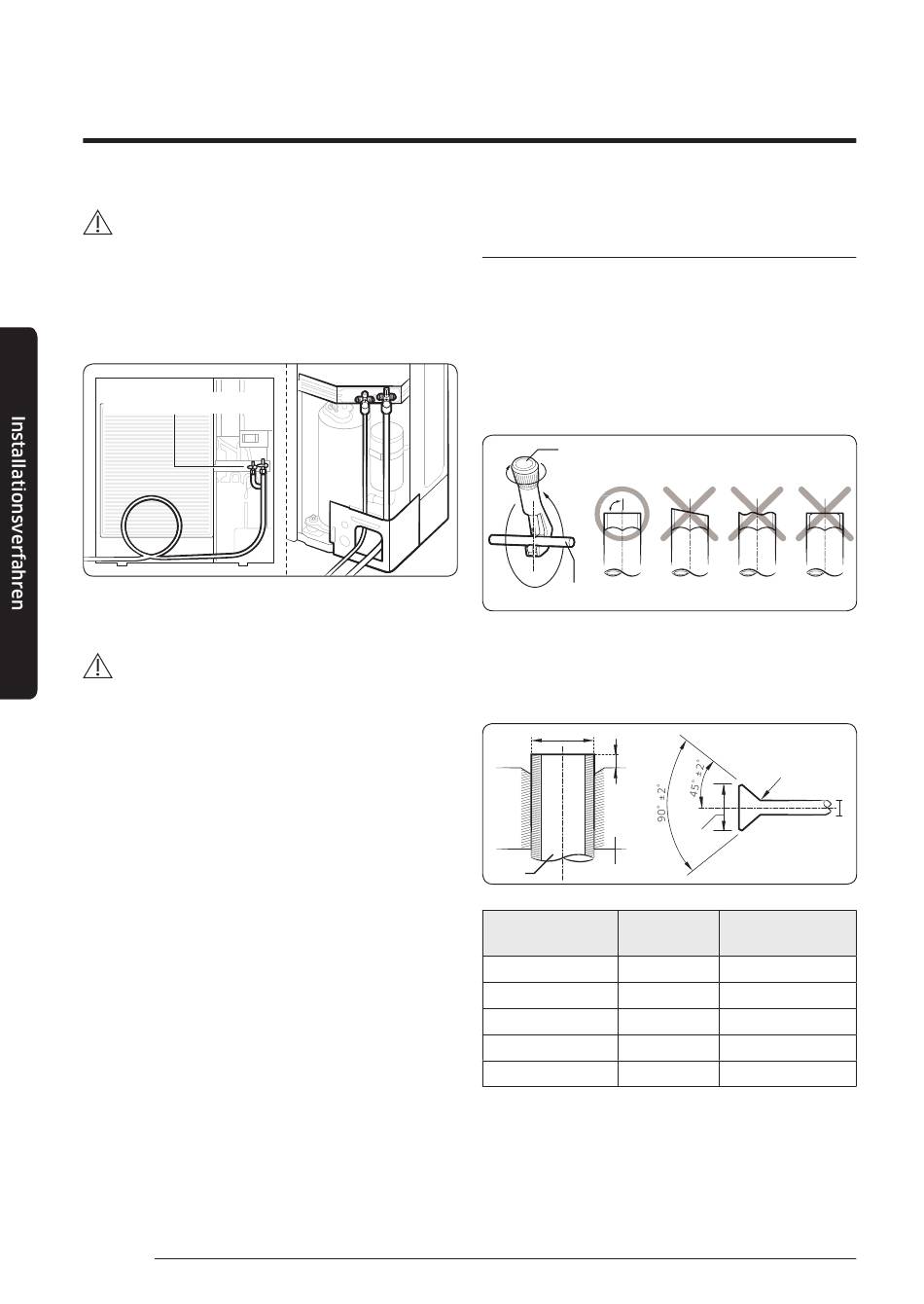

Installationsverfahren
ACHTUNG
•
Achten Sie darauf, bei einem Außendurchmesser von
mehr als Ø 19,05 mm ein Rohr vom Typ C1220T-
1/2H (halbhart) zu verwenden. Wenn Sie bei einem
Außendurchmesser von Ø 19,05 mm ein Rohr vom Typ
C1220T-O (weich) verwenden, kann das Rohr brechen und
es kann zu Verletzungen kommen.
Mindestens eine Schlaufe: sorgt für
Geräusch- und Vibrationsdämpfung
•
Das Gerät kann je nach Modell anders aussehen als im
Diagramm dargestellt.
ACHTUNG
•
Füllen Sie nach dem Anschließen der Kabel im
Kabeldurchführungsverfahren die Lücken rund um die
Leitungen auf.
•
Gehen Sie nach dem Anschließen der Leitungen genau
wie im Handbuch dargelegt vor, um Störungen mit den
Innenteilen zu vermeiden.
•
Ziehen Sie die Muttern bis zu den angegebenen
Drehmomenten an. Werden sie zu stark angezogen,
könnten die Muttern brechen und das Kühlmittel könnte
austreten.
•
Kühlmittelrohre gegen mechanische Schäden schützen
oder einbetten.
20
Deutsch
Schritt 6 Optional: Rohrleitungen
schneiden und aufbördeln
1 Stellen Sie sicher, dass Ihnen die erforderlichen
Werkzeuge zur Verfügung stehen: Rohrschneider,
Reibahle, Bördelgerät und Rohrhalter.
2 Wenn Sie die Röhre kürzen möchten, schneiden Sie sie
vorsichtig mit einem Rohrschneider, um sicherzustellen,
dass die Schnittkante im 90° Winkel zur Seite des Rohrs
bleibt. Beispiele für richtig und falsch geschnittene Kanten
sehen Sie in den Abbildungen unten.
Rohrschneider
90°
90
Rohr
3 Damit kein Gas austritt, müssen Sie alle Grate an der
Schnittkante des Rohrs mit einer Reibahle entfernen.
4 Schieben Sie eine Überwurfmutter auf das Rohr und
ändern Sie die Rohrauftreibung.
D
A
Rohr
Bördelung
Außendurchmesser
Tiefe (A)
(D)
ø6,35 mm
1,3mm
ø9,52 mm
1,8mm
ø12,70 mm
2,0mm
ø15,88 mm
2,2mm
ø19,05 mm
2,2mm
Schief
Uneben
Grat
R 0,4 bis 0,8 mm
D
L
Bördelung
Größe der konischen
Mutter (L)
8,7 bis 9,1 mm
12,8 bis 13,2 mm
16,2 bis 16,6 mm
19,3 bis 19,7 mm
23,6 bis 24,0 mm
