Einbaubedingungen - Graf PLATIN XXL Einbau-/ Montage-/ Und Wartungsanleitung

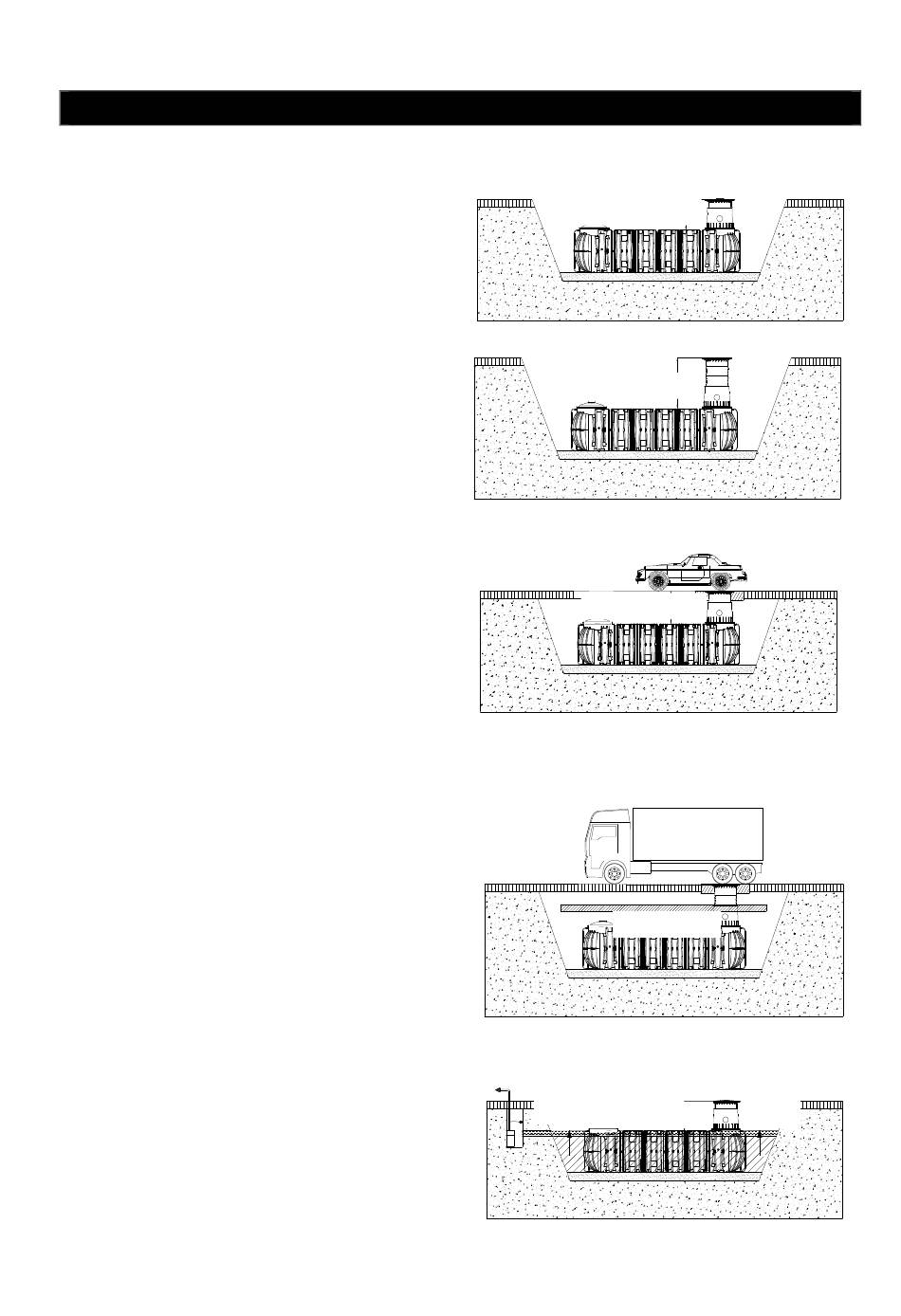

Überdeckungshöhen mit Teleskop Domschacht
LKW (Abdeckung nach DIN 3223 - bauseits zu
stellen) im begehbaren Grünbereich 750-1050
mm.
Maximale Überdeckungshöhe mit Zwischenstück
und Teleskop-Domschacht LKW (Abdeckung
nach DIN 3223 - bauseits zu stellen).
Maximale Überdeckungshöhe 1500 mm.
Überdeckungshöhen mit Teleskop-Domschacht
LKW (Abdeckung nach DIN 3223 - bauseits zu
stellen) im PKW-befahrenen Bereich >750<1300
mm.
Überdeckungshöhen mit Teleskop Domschacht
LKW (Abdeckung nach DIN 3223 - bauseits zu
stellen) im LKW-befahrenen Bereich >750<1500
mm.
(Belastung bis max. 30 t)
Achtung: LKW-Befahrbarkeit nur in Verbindung
mit einer selbsttragenden,
Betonplatte!
Überdeckungshöhen bei Installation in Grund-
wasser – die schraffierte Fläche gibt die
zulässige Eintauchtiefe des Behälters an.
(nicht unter befahrenen Flächen)
mail@graf.info
www.graf.info
2.

Einbaubedingungen

eisenarmierten
3 / 56
Teleskop-Domschacht LKW
Teleskop-Domschacht
Maxi +
(Abdeckung nach DIN 3223 –
Teleskop-Domschacht
Guss
bauseits zu stellen)
Teleskop-Domschacht
Mini
750 – 1050 mm
750 -
950/1050
max. 1500 mm
max. 1500
>750 <1300 mm
> 700 < 1300
max. 500
max. 500 mm
Max.
>750 <1500 mm
> 700 < 1500
Max.
Max.
Max.
