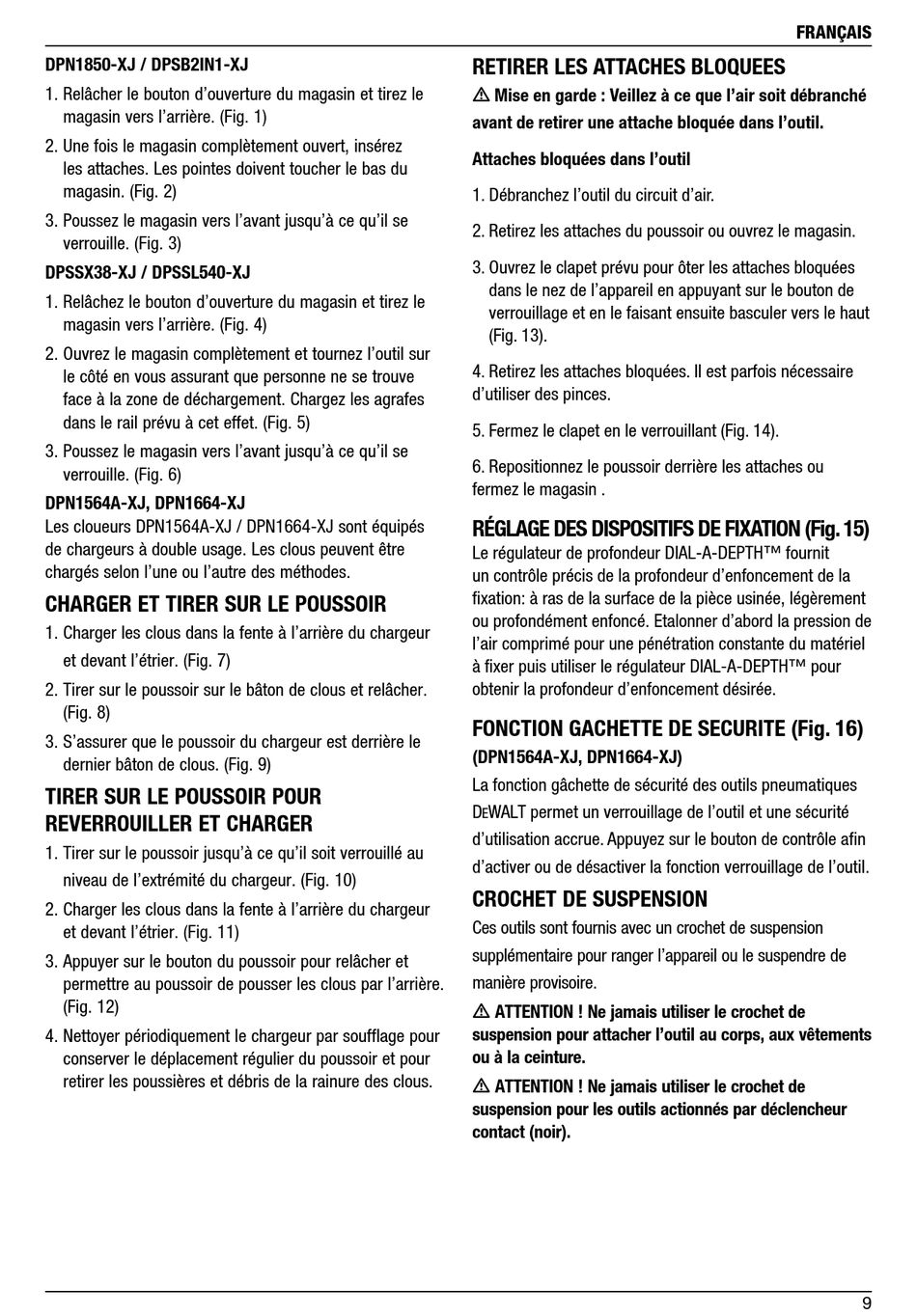

DPN1850-XJ / DPSB2IN1-XJ
1. Relâcher le bouton d'ouverture du magasin et tirez le
magasin vers l'arrière. (Fig. 1)
2. Une fois le magasin complètement ouvert, insérez
les attaches. Les pointes doivent toucher le bas du
magasin. (Fig. 2)
3. Poussez le magasin vers l'avant jusqu'à ce qu'il se
verrouille. (Fig. 3)
DPSSX38-XJ / DPSSL540-XJ
1. Relâchez le bouton d'ouverture du magasin et tirez le
magasin vers l'arrière. (Fig. 4)
2. Ouvrez le magasin complètement et tournez l'outil sur
le côté en vous assurant que personne ne se trouve
face à la zone de déchargement. Chargez les agrafes
dans le rail prévu à cet effet. (Fig. 5)
3. Poussez le magasin vers l'avant jusqu'à ce qu'il se
verrouille. (Fig. 6)
DPN1564A-XJ, DPN1664-XJ
Les cloueurs DPN1564A-XJ / DPN1664-XJ sont équipés
de chargeurs à double usage. Les clous peuvent être
chargés selon l'une ou l'autre des méthodes.
CHARGER ET TIRER SUR LE POUSSOIR
1. Charger les clous dans la fente à l'arrière du chargeur
et devant l'étrier. (Fig. 7)
2. Tirer sur le poussoir sur le bâton de clous et relâcher.
(Fig. 8)
3. S'assurer que le poussoir du chargeur est derrière le
dernier bâton de clous. (Fig. 9)
TIRER SUR LE POUSSOIR POUR
REVERROUILLER ET CHARGER
1. Tirer sur le poussoir jusqu'à ce qu'il soit verrouillé au
niveau de l'extrémité du chargeur. (Fig. 10)
2. Charger les clous dans la fente à l'arrière du chargeur
et devant l'étrier. (Fig. 11)
3. Appuyer sur le bouton du poussoir pour relâcher et
permettre au poussoir de pousser les clous par l'arrière.
(Fig. 12)
4. Nettoyer périodiquement le chargeur par soufflage pour
conserver le déplacement régulier du poussoir et pour
retirer les poussières et débris de la rainure des clous.
RETIRER LES ATTACHES BLOQUEES
m Mise en garde : Veillez à ce que l'air soit débranché
avant de retirer une attache bloquée dans l'outil.
Attaches bloquées dans l'outil
1. Débranchez l'outil du circuit d'air.
2. Retirez les attaches du poussoir ou ouvrez le magasin.
3. Ouvrez le clapet prévu pour ôter les attaches bloquées
dans le nez de l'appareil en appuyant sur le bouton de
verrouillage et en le faisant ensuite basculer vers le haut
(Fig. 13).
4. Retirez les attaches bloquées. Il est parfois nécessaire
d'utiliser des pinces.
5. Fermez le clapet en le verrouillant (Fig. 14).
6. Repositionnez le poussoir derrière les attaches ou
fermez le magasin .
RÉGLAGE DES DISPOSITIFS DE FIXATION (Fig. 15)
Le régulateur de profondeur DIAL-A-DEPTH™ fournit
un contrôle précis de la profondeur d'enfoncement de la
fixation: à ras de la surface de la pièce usinée, légèrement
ou profondément enfoncé. Etalonner d'abord la pression de
l'air comprimé pour une pénétration constante du matériel
à fixer puis utiliser le régulateur DIAL-A-DEPTH™ pour
obtenir la profondeur d'enfoncement désirée.
FONCTION GACHETTE DE SECURITE (Fig. 16)
(DPN1564A-XJ, DPN1664-XJ)
La fonction gâchette de sécurité des outils pneumatiques
D WALT permet un verrouillage de l'outil et une sécurité
E
d'utilisation accrue. Appuyez sur le bouton de contrôle afin
d'activer ou de désactiver la fonction verrouillage de l'outil.
CROCHET DE SUSPENSION
Ces outils sont fournis avec un crochet de suspension
supplémentaire pour ranger l'appareil ou le suspendre de
manière provisoire.
m ATTENTION ! Ne jamais utiliser le crochet de
suspension pour attacher l'outil au corps, aux vêtements
ou à la ceinture.
m ATTENTION ! Ne jamais utiliser le crochet de
suspension pour les outils actionnés par déclencheur
contact (noir).
