Seite 11: Wissenswertes Zum System
Wissenswertes zum System In diesem Abschnitt sind die Schnittstellenfunktionen der Hardware, Firm- ware und Software beschrieben, die den grundlegenden Betrieb des Systems gewährleisten. Mit den physischen Anschlüssen auf der Vorder- und Rück- seite lässt sich das System einfach mit externen Geräten verbinden und erweitern.
Seite 12: Zugriff Auf Systemfunktionen Beim Start
Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen Änderungen am System, an der Software oder an der Dokumentation beschrieben sind. ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig. •...
Seite 13 Tabelle 1-1. Tasten bzw. Tastenkombinationen für den Zugriff auf Systemfunktionen Tastenkombination Beschreibung <F2> Aufruf des System-Setup-Programms. Siehe „Verwenden des System-Setup-Programms“ auf Seite 49. <F10> Ruft das Hauptmenü der Dienstprogramm-Partition auf und bietet Zugriff auf die Option Run System Diagnostics (System- diagnose durchführen).
Seite 14: Merkmale Und Anzeigen Auf Der Vorderseite
Merkmale und Anzeigen auf der Vorderseite Abbildung 1-1 zeigt die Steuerelemente, Anzeigen und Anschlüsse, die sich hinter der optionalen Rackblende auf der Vorderseite des Systems befinden. Abbildung 1-1. Merkmale und Anzeigen auf der Vorderseite Tabelle 1-2. Merkmale und Anzeigen auf der Vorderseite Element Komponente Symbol Beschreibung...
Seite 15 (Fortsetzung) Tabelle 1-2. Merkmale und Anzeigen auf der Vorderseite Element Komponente Symbol Beschreibung NMI-Taste Dient dazu, Softwareprobleme und Fehler von Gerätetreibern zu beheben, wenn bestimmte Betriebssysteme verwendet werden. Sie können diese Taste mit einer aufgebogenen Büroklammer betätigen. Diese Taste sollte nur auf Anweisung eines zugelassenen Support-Mitarbeiters oder entsprechend der Dokumentation des Betriebssystems verwendet werden.
Seite 16 (Fortsetzung) Tabelle 1-2. Merkmale und Anzeigen auf der Vorderseite Element Komponente Symbol Beschreibung USB-Anschlüsse Zum Anschließen USB-2.0-konformer Geräte am System. Monitoranschluss Zum Anschließen eines Bildschirms an das System. Festplattenlaufwer Fünf 3,5-Zoll-Laufwerke oder acht 2,5- ke (optional) Zoll-Laufwerke. Optisches Optionales optisches Laufwerk in Laufwerk Flachbauweise (optional)
Seite 17: Festplattenanzeigecodes
Festplattenanzeigecodes Die Festplattenträger sind mit zwei Anzeigen ausgestattet – eine für die Laufwerkaktivität und eine für den Laufwerkstatus. Siehe Abbildung 1-2. Abbildung 1-2. Festplattenlaufwerkanzeige Laufwerk-Statusanzeige (grün und Grüne Laufwerk- gelb) – Hardware-RAID-Controller aktivitätsanzeige erforderlich Tabelle 1-3 führt die Laufwerk-Anzeigemuster für Festplatten auf, die an eine RAID-fähige Controllerkarte wie z.
Seite 18 Tabelle 1-3. Festplatten-Anzeigemuster für an eine RAID-Controllerkarte angeschlossene Festplattenlaufwerke Zustand Laufwerkstatusanzeigemuster Laufwerk identifizieren/ Blinkt grün, zweimal pro Sekunde zum Entfernen vorbere- iten Laufwerk bereit zum Ein- oder Ausbauen ANMERKUNG: Die Laufwerkstatusanzeige bleibt ausgeschaltet, bis alle Festplatten nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit sind die Laufwerke nicht bereit zum Einsetzen oder Entfernen.
Seite 19: Anzeigen Und Funktionen Auf Der Rückseite
Anzeigen und Funktionen auf der Rückseite Abbildung 1-3 zeigt die Bedienelemente, Anzeigen und Anschlüsse auf der Systemrückseite. Abbildung 1-3. Anzeigen und Funktionen auf der Rückseite Bildschirmanschluss Serieller Anschluss USB-Anschlüsse (2) integrierter NIC-Anschluss NIC2 integrierter NIC-Anschluss NIC1 Remotezugriff-Controller (optional) Erweiterungssteckplätze (7) integrierter NIC-Anschluss NIC3 integrierter NIC-Anschluss NIC4 Netzteil 2...
Seite 20: Anschließen Von Externen Geräten
Anschließen von externen Geräten Beachten Sie beim Anschluss von externen Geräten an das System folgende Richtlinien: • Die meisten Geräte müssen mit einem bestimmten Anschluss verbunden werden, und es müssen Gerätetreiber installiert werden, bevor das Gerät ordnungsgemäß betrieben werden kann. (Gerätetreiber sind normaler- weise im Betriebssystem enthalten oder werden mit dem Gerät geliefert.) Spezifische Installations- und Konfigurationsanweisungen erhalten Sie in der Dokumentation zum Gerät.
Seite 21 Tabelle 1-5. Netzteilanzeigen Anzeige Funktion Netzteilstatus Grün zeigt an, dass das Netzteil in Betrieb ist und das System mit Gleichstrom versorgt. Netzteilfehler Gelb zeigt ein Problem mit dem Netzteil an. Statusanzeige Grün zeigt an, dass eine Wechselstromquelle mit den erforderli- zur Wechsel- chen Spezifikationen mit dem System verbunden und in stromversorgung...
Seite 22: Nic-Anzeigecodes
NIC-Anzeigecodes Jeder NIC an der Systemrückseite besitzt eine Anzeige für Informationen zur Netzwerkaktivität und zum Verbindungsstatus. Siehe Abbildung 1-5. In Tabelle 1-6 sind die NIC-Anzeigecodes aufgeführt. Abbildung 1-5. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Tabelle 1-6. NIC-Anzeigecodes Anzeige Anzeigecode Verbindungsanzeige und Der NIC ist nicht mit dem Netzwerk Aktivitätsanzeige leuchten nicht.
Seite 23: Meldungen Der Lcd-Statusanzeige
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 24 Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung Eine 62-stellige Zeichen- Diese Meldung dient auss- SYSTEM NAME kette, die im System- chließlich zur Information. Setup-Programm defini- Sie können diese Zeichen- ert werden kann. kette im System-Setup- SYSTEM NAME wird Programm ändern.
Seite 25: Der 1,2V-Htcore
(Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung Der Spannungsregler für Siehe „Wie Sie Hilfe E1229 CPU # VCORE Prozessor Nr. VCORE ist bekommen“ auf Seite 201. ausgefallen. Die VTT-Spannung von Siehe „Wie Sie Hilfe E122A CPU # VTT Prozessor Nr.
Seite 26 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung Der Spannungsregler für Schalten Sie das System E123B LOM Mezz die NIC-Zusatzkarte ist aus und wieder ein, oder PwrGd ausgefallen. löschen Sie das SEL. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 27 SEL mit Server-Assistant bzw. mit dem BMC-Verwal- tungsprogramm gelöscht wird. Informationen zu die- sen Dienstprogrammen fin- den Sie im Dokument Benutzerhandbuch zu Dell OpenManage Baseboard Management Controller. Der angegebene Prozessor Siehe „Fehlerbehebung bei E1418 CPU # ist nicht vorhanden oder den Mikroprozessoren“...
Seite 28 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung CPU Mismatch Die Konfiguration der Stellen Sie sicher, dass die E141C Prozessoren wird nicht Prozessoren aufeinander unterstützt. abgestimmt sind und dem Typ entsprechen, der in den technischen Daten für Mikroprozessoren des Handbuchs zum Einstieg beschrieben ist.
Seite 29 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung Die Spannungsquelle für Überprüfen Sie die Wech- E161C PS # Input das angegebene Netzteil selstromquelle für das Lost ist nicht verfügbar oder angegebene Netzteil. befindet sich außerhalb Wenn das Problem weiter- des zulässigen Bereichs.
Seite 30 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung Das System-BIOS hat Entfernen Sie die angege- E1711 PCI PERR B## einen PCI-Paritätsfehler bene PCI-Erweiterung- D## F## bei einer Komponente im skarte, und setzen Sie sie PCI PERR PCI-Konfigurationsraum neu ein.
Seite 31 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung Das System-BIOS hat Entfernen Sie die angege- E171F PCIE Fatal einen schwerwiegenden bene PCI-Erweiterung- Err B## D## PCIe-Fehler bei einer skarte, und setzen Sie sie Komponente im PCI- neu ein.
Seite 32 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung SAS-Kabel B ist lose, Überprüfen Sie die Kabel- E1A15 SAS Cable B nicht vorhanden, oder ist verbindung zur SAS-Rück- fehlerhaft. wandplatine. Siehe „SAS- Rückwandplatinenan- schlüsse“ auf Seite 197. NIC-Zusatzkarte nicht Installieren Sie die NIC- E1A1C...
Seite 33 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung Interrupt-Controller- Siehe „Wie Sie Hilfe beko- E2016 fehler. mmen“ auf Seite 201. Controller Fehler bei der Zeitgeber- Siehe „Wie Sie Hilfe beko- E2017 Timer Fail aktualisierung. mmen“...
Seite 34 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung CPU-Konfigurations- Auf dem Bildschirm wer- E2020 CPU Config fehler. den spezifische Fehlermel- dungen angezeigt. Falsche Speicherkonfigu- Auf dem Bildschirm wer- E2021 Memory ration. Speicherbelegung- den spezifische Fehlermel- Population sreihenfolge nicht korrekt.
Seite 35 (Fortsetzung) Tabelle 1-7. Meldungen der LCD-Statusanzeige Zeile 1 Zeile 2 Ursachen Korrekturmaßnahmen Meldung Meldung LCD-Überlaufmeldung Weitere Informationen zu I1911 3 ERRs Chk den Ereignissen sind im Auf der LCD-Anzeige Systemereignisprotokoll können höchstens drei (SEL) enthalten. Fehlermeldungen angezeigt werden. Anstelle der vierten Mel- dung wird die Standard- Überlaufmeldung angezeigt.
Seite 36: Lösen Von Problemen, Die Durch Lcd-Statusmeldungen Beschrieben Werden
Lösen von Problemen, die durch LCD-Statusmeldungen beschrieben werden Die Codes und Texte auf dem LCD-Display beschreiben einen Fehlerzustand oftmals sehr präzise, sodass er einfach behoben werden kann. Wenn z. B. der Code E0708PROC_1_Presence angezeigt wird, ist in Sockel 1 kein Mikroprozessor installiert.
Seite 37 • Das System wird zurückgesetzt und neue Fehlerereignisse werden festgestellt. • Ein Fehler, der von einer anderen Quelle aufgezeichnet wird, wird mit derselben Meldung auf der LCD-Anzeige dargestellt. Wissenswertes zum System...
Seite 38: Systemmeldungen
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 39 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen System befindet sich im Starten Sie das System neu, BIOS Manufacturing Herstellermodus. um den Herstellermodus zu mode detected. beenden. MANUFACTURING MODE will be cleared before the next boot. System reboot required for normal operation.
Seite 40 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Initialisierungsfehler des Stellen Sie sicher, dass der !*** Error: Remote Remote-Access-Control- Remote-Access-Controller Access Controller lers. ordnungsgemäß installiert ist. initialization Siehe „Optionale RAC-Karte failure *** RAC installieren“ auf Seite 94. virtual USB devices may not be available...
Seite 41 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Das System wurde ange- Entfernen Sie die PCIe- Invalid PCIe card halten, weil eine unzuläs- Erweiterungskarte, und instal- found in the sige PCIe-Erweiterung- lieren Sie einen SAS-Control- Internal Storage skarte im dedizierten ler im angegebenen slot! Speichercontrollersteck- Steckplatz.
Seite 42 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Fehlerhaftes oder nicht Verwenden Sie eine start- No boot device vorhandenes Festplatten- fähige Diskette oder CD, oder available laufwerk, Festplattensub- ein startfähiges Festplatten- system oder Subsystem laufwerk. Wenn das Problem für optisches Laufwerk, weiterhin besteht, lesen Sie oder keine Startdiskette „Fehlerbehebung bei einem...
Seite 43 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Fehlerhafte oder nicht Setzen Sie die PCIe-Karte neu PCIe Degraded Link ordnungsgemäß installi- ein. Siehe „Installation einer Width Error: erte PCIe-Erweiterung- Erweiterungskarte“ auf Embedded skarte im angegebenen Seite 87. Wenn das Problem Bus#nn/Dev#nn/ Steckplatz.
Seite 44 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Fehler bei der Initial- Setzen Sie den Jumper Plug & Play isierung des PCI-Geräts; NVRAM_CLR und starten Sie Configuration fehlerhafte System- das System neu. Die Posi- Error platine. tionen der Jumpers sind in Abbildung 6-1 dargestellt.
Seite 45 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Das System kann die Starten Sie die Fernkonfigura- Remote Fernkonfigurationsan- tion erneut. configuration forderung nicht verarbe- update attempt iten. failed Eine Erweiterungskarte Setzen Sie die Erweiterung- ROM bad checksum = ist nicht richtig installiert skarten neu ein.
Seite 46 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Die Mikroprozessorkon- Installieren Sie einen unter- This system figuration wird nicht vom stützten Mikroprozessor oder supports only System unterstützt. eine unterstützte Mikroproz- Opteron n series essorkombination. Siehe processors. „Installieren eines Prozessors“ auf Seite 115. Fehlerhafte Batterie oder Siehe „Fehlerbehebung bei Time-of-day clock...
Seite 47 (Fortsetzung) Tabelle 1-8. Systemmeldungen Meldung Ursachen Korrekturmaßnahmen Der Prozessor n ver- Siehe „Fehlerbehebung beim Warning: Following wendet mindestens ein Systemspeicher“ auf faulty DIMMs are fehlerhaftes oder falsch Seite 174. disabled: eingesetztes Speicher- CPUn: DIMM n modul. CPUn: DIMM n Total memory size is reduced.
Seite 48: Warnmeldungen
Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Diskette werden Sie beispielsweise gewarnt, dass alle Daten auf der Diskette verloren gehen. Normalerweise wird ein Vorgang durch eine Warnmeldung so lange unterbrochen, bis Sie durch Eingabe von (für Ja) oder...
Seite 49: Verwenden Des System-Setup-Programms
Verwenden des System-Setup- Programms Führen Sie nach dem Einrichten des Systems das System-Setup-Programm aus, damit Sie sich mit der Systemkonfiguration und den optionalen Einstel- lungen vertraut machen können. Notieren Sie die Informationen zum späteren Gebrauch. Sie können das System-Setup-Programm für folgende Aufgaben benutzen: •...
Seite 50: Reaktion Auf Fehlermeldungen
Reaktion auf Fehlermeldungen Das System-Setup-Programm kann außerdem als Reaktion auf eine Fehlermeldung aufgerufen werden. Notieren Sie Fehlermeldungen, die während des Systemstarts angezeigt werden. Bevor Sie das System-Setup- Programm aufrufen, lesen Sie im Abschnitt „Systemmeldungen“ auf Seite 38 die Erläuterung zur Meldung und die entsprechenden Lösungsvorschläge. ANMERKUNG: Es ist normal, wenn nach dem Installieren einer Speichererweiter- ung beim ersten Starten des Systems eine entsprechende Meldung angezeigt wird.
Seite 51: Optionen Des System-Setup-Programms
Optionen des System-Setup-Programms Hauptbildschirm Wenn Sie das System-Setup-Programm aufrufen, wird zunächst das Hauptfenster des System-Setup-Programms angezeigt (siehe Abbildung 2-1). Abbildung 2-1. Hauptbildschirm des System-Setup-Programms In Tabelle 2-2 sind die Optionen und Beschreibungen der Informationsfelder im Hauptbildschirm des System-Setup-Programms aufgeführt. Weitere Informationen finden Sie unter „Optionen des Bildschirms „System Security“...
Seite 52 ANMERKUNG: Der Systemstart von einem externen Gerät an einem SAS-Adapter wird nicht unterstützt. Aktuelle Informationen über die Unterstützung des Systemstarts von externen Laufwerken finden Sie auf der Website support.dell.com. Hard-Disk Drive Legt die Reihenfolge der Festplattenlaufwerke fest, von denen Sequence das BIOS während des Systemstarts zu booten versucht...
Seite 53 (Fortsetzung) Tabelle 2-2. Optionen des System-Setup-Programms Option Beschreibung Integrated Devices Siehe „Bildschirm „Integrated Devices“ (Integrierte Geräte)“ auf Seite 57. PCI IRQ Assign- Zeigt das Fenster an, in dem die IRQ-Zuweisung für integrierte ment Komponenten und PCI-Erweiterungskarten geändert werden kann. Serial Communi- Siehe „Bildschirm „Serial Communication“...
Seite 54: Bildschirm „Memory Information" (Speicherinformationen)
Bildschirm „Memory Information“ (Speicherinformationen) Tabelle 2-4 enthält die Beschreibungen zu den Informationsfeldern, die im Bildschirm Memory Information angezeigt werden. Tabelle 2-3. Bildschirm „Memory Information“ (Speicherinformationen) Option Beschreibung System Memory Size Zeigt die Größe des Systemspeichers an. System Memory Type Zeigt den Typ des Systemspeichers an. System Memory Speed Zeigt die Systemspeichertaktrate an.
Seite 55: Bildschirm „Cpu-Information" (Prozessorinformationen)
Bildschirm „CPU-Information“ (Prozessorinformationen) In Tabelle 2-4 sind die Optionen und Beschreibungen der Informationsfelder des Bildschirms CPU Information aufgeführt. Tabelle 2-4. Bildschirm „CPU-Information“ (Prozessorinformationen) Option Beschreibung 64-bit Zeigt an, ob die installierten Prozessoren 64-Bit-Erweiterun- gen unterstützen. Core Speed Zeigt die Taktfrequenz der vorhandenen Prozessoren an. Bus Speed Zeigt die Bus-Taktfrequenz der Prozessoren an.
Seite 56 Aktivieren der AMD PowerNow!™-Technologie Die AMD PowerNow! -Technologie steuert die Prozesserleistung automatisch und passt Betriebstaktfrequenz und Spannung dynamisch an die ausgeführte Aufgabe an. So können erhebliche Stromeinsparungen erzielt werden, wenn eine Anwendung nicht das volle Leistungspotenzial benötigt. Die Leistungs- fähigkeit des Systems bleibt gleichwohl erhalten. Wo immer es erforderlich ist, wird die maximale Prozessorleistung erbracht und wo immer es möglich ist, wird automatisch Strom gespart.
Seite 57: Bildschirm „Integrated Devices" (Integrierte Geräte)
Bildschirm „Integrated Devices“ (Integrierte Geräte) Tabelle 2-5 enthält die Optionen und Beschreibungen der Informationsfelder, die im Bildschirm Integrated Devices angezeigt werden. Tabelle 2-5. Optionen des Bildschirms „Integrated Devices“ (Integrierte Geräte) Option Beschreibung Integrated SAS/RAID Aktiviert oder deaktiviert den integrierten SAS-Controller. Controller (Standar- deinstellung Enabled) Optical Drive Con-...
Seite 58: Bildschirm „Serial Communication" (Serielle Kommunikation)
Bildschirm „Serial Communication“ (Serielle Kommunikation) Tabelle 2-6 enthält die Optionen und Beschreibungen der Informationsfelder, die im Bildschirm Serial Communication (Serielle Kommunikation) angezeigt werden. Tabelle 2-6. Optionen des Bildschirms „Serial Communication“ (Serielle Kommunikation) Option Beschreibung Serial Communication Die Optionen sind On without Console Redirection (Standardeinstellung On (Ein mit Konsolenumleitung), On with Console without Console...
Seite 59: Bildschirm „System Security" (Systemsicherheit)
Bildschirm „System Security“ (Systemsicherheit) Tabelle 2-7 enthält die Optionen und Beschreibungen der Informationsfelder, die im Bildschirm System Security angezeigt werden. Tabelle 2-7. Optionen des Bildschirms „System Security“ (Systemsicherheit) Option Beschreibung System Password Zeigt den derzeitigen Status der Kennwortschutzfunktion des Systems an und ermöglicht die Zuweisung und Bestätigung eines neuen Systemkennworts.
Seite 60 Tabelle 2-7. Optionen des Bildschirms „System Security“ (Systemsicherheit) Option Beschreibung ANMERKUNG: TPM Security Die TPM-Funktion ist für den chinesischen Markt (TPM-Sicherheit) nicht verfügbar. (Standardeinstel- Legt das Meldewesen des Trusted Platform Module (TPM) im lung Off) System fest. Bei der Einstellung Off (Aus) wird das Vorhandensein von TPM dem Betriebssystem nicht gemeldet.
Seite 61 Tabelle 2-7. Optionen des Bildschirms „System Security“ (Systemsicherheit) Option Beschreibung Netzschalter (Stan- Aktiviert oder deaktiviert die Abschaltfunktion des Netzschal- dardeinstellung ters. Im aktivierten Zustand kann das System mit dem Enabled) Netzschalter wie folgt abgeschaltet werden: • Wenn auf dem System ein ACPI-konformes Betriebssystem ausgeführt wird, kann das System ordnungsgemäß...
Seite 62: Bildschirm „Exit" (Beenden)
System verschaffen und das Kennwort durch Umstecken eines Jumpers deaktivieren können. Im Lieferzustand ist kein Kennwort aktiviert. Wenn die Systemsicherheit wichtig ist, sollte das Dell-System ausschließlich unter Systemkennworts- chutz betrieben werden. Damit ein vorhandenes Kennwort geändert oder gelöscht werden kann, muss das Kennwort bekannt sein (siehe „Löschen oder Ändern eines bestehenden...
Seite 63: Verwenden Des Systemkennworts
Verwenden des Systemkennworts Nach Vergabe eines Systemkennworts haben nur noch autorisierte Personen vollen Zugriff auf die Systemfunktionen. Wenn die Option System Password (Systemkennwort) auf Enabled (Aktiviert) gesetzt ist, werden Sie nach dem Systemstart zur Eingabe des Systemkennworts aufgefordert. Zuweisen eines Systemkennworts Bevor Sie ein Systemkennwort zuweisen, muss das System-Setup-Programm aufgerufen und die Option System Password (Systemkennwort) aktiviert werden.
Seite 64 Bei der Kennwortzuweisung wird nicht zwischen Groß- und Kleinschrei- bung unterschieden. Bestimmte Tastenkombinationen sind jedoch nicht zulässig. Drücken Sie zum Löschen von Zeichen die Rücktaste oder die Pfeil-nach-links-Taste. ANMERKUNG: Damit Sie das Feld ohne Vergabe eines Systemkennworts verlassen können, drücken Sie die Eingabetaste, um zu einem anderen Feld zu wechseln, oder drücken Sie zu einem beliebigen Zeitpunkt vor dem Ausführen von Schritt 5 die Taste Esc.
Seite 65 Wenn die Option Password Status auf Locked gesetzt ist, müssen Sie das Kennwort bei jedem Einschalten oder bei jedem Neustart des Systems (durch Drücken von <Strg><Alt><Entf>) eingeben und an der Eingabeauf- forderung die <Eingabetaste> drücken. Nachdem Sie das korrekte Systemkennwort eingegeben und die <Eingabetaste>...
Seite 66: Verwenden Des Setup-Kennworts
5 Vergewissern Sie sich, dass für die Option System Password (Systemkennwort) die Einstellung Not Enabled (Nicht aktiviert) angezeigt wird. Falls für die Option System Password (Systemkennwort) die Einstellung Not Enabled (Nicht aktiviert) angezeigt wird, wurde das Systemkennwort gelöscht. Wenn Enabled (Aktiviert) für die Option System Password (Systemkennwort) angezeigt wird, drücken Sie die Tastenkombination <Alt><b>, um das System neu zu starten, und wiederholen Sie dann die Schritte 2 bis 5.
Seite 67 Nachdem das Kennwort bestätigt wurde, wird die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt. Beim nächsten Aufruf des System-Setup-Programms fordert Sie das System zur Eingabe des Setup- Kennworts auf. Eine Änderung der Option Setup Password (Setup-Kennwort) wird sofort wirksam (das System muss nicht neu gestartet werden). Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, muss zuerst das korrekte Kennwort eingegeben werden, bevor die...
Seite 68: Deaktivieren Eines Verlorenen Kennworts
Deaktivieren eines verlorenen Kennworts Siehe „Deaktivieren eines verlorenen Kennworts“ auf Seite 192. Baseboard-Verwaltungs-Controller- Konfiguration Mit dem Baseboard-Management-Controller (BMC) können Systeme per Fernzugriff konfiguriert, überwacht und wiederhergestellt werden. Der BMC verfügt über folgende Merkmale: • Verwendet den integrierten System-NIC • Aktiviert Fehlerprotokollierung und SNMP-Warnungen. •...
Seite 69: Installation Von Systemkomponenten
Installation von Systemkomponenten In diesem Abschnitt wird beschrieben, wie folgende Systemkomponenten installiert werden: • Frontverkleidung • Gehäuseabdeckung • Lüftermodule • Kühlgehäuse-Baugruppe • Netzteile • Prozessorerweiterungsmodul (PEM) • Erweiterungskarten • Steckkarte • RAC-Karte • Interner USB-Speicherstick • TOE/iSCSI-Schlüssel • SD-Speicherkarte • NIC-Zusatzkarte •...
Seite 70: Empfohlene Werkzeuge
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 71 Abbildung 3-1. Das Innere des Systems Lüftermodule (4) Speichermodule (16) Kühlkörper/Mikroprozessor (2) Steckkarte Kühlgehäuse-Baugruppe Prozessorerweiterungsmodul NIC-Zusatzkarte Erweiterungssteckplätze (7) SAS-Controllerkarte Optionale RAC-Karte Installation von Systemkomponenten...
Seite 72: Optionale Frontverkleidung Entfernen Und Wieder Befestigen
Auf der Systemplatine befinden sich die Steuerschaltkreise des Systems und andere elektronische Bausteine. Prozessoren und Speichermodule befinden sich direkt auf der Systemplatine und dem optionalen Prozessorerweiterungs- modul (PEM). Die Laufwerkschächte bieten Platz für bis zu acht optionale 2,5-Zoll-SAS- Festplattenlaufwerke bzw. fünf optionale 3,5-Zoll-SAS-Festplattenlaufwerke. Die Festplatten sind über eine SAS-Rückwandplatine mit einer SAS-Control- lerkarte oder einer optionalen batteriegepufferten SAS-RAID-Controllerkarte verbunden.
Seite 73 Abbildung 3-2. Optionale Frontverkleidung entfernen und wieder befestigen Blende Systemschloss Um die optionale Blende wieder aufzusetzen, haken Sie sie zunächst an der rechten Seite des Gehäuses ein, und schwenken Sie dann das freie Ende der Blende zum System. Sichern Sie die Blende mit dem Systemschloss. Siehe Abbildung 3-2.
Seite 74: Öffnen Und Schließen Des Systems
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 75 Abbildung 3-3. Entfernen und Wiederaufsetzen der Abdeckung Freigabehebel Verriegelung für den Freigabehebel Halter am Gehäuse Installation von Systemkomponenten...
Seite 76: Schließen Des Systems
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 77 Abbildung 3-4. Entfernen und Austauschen eines Lüfters Lüfter Riegel (2) Lüfter-Stromanschluss Lüfterschacht-Stromanschluss FAN4 FAN2 FAN1 FAN3 Installation von Systemkomponenten...
Seite 78: Austauschen Eines Lüfters
Austauschen eines Lüfters ANMERKUNG: Die Vorgehensweise für den Einbau ist bei allen Lüftern gleich. 1 Senken Sie den Lüfter bei nach oben gerichtetem Griff in die Halterung ab, bis er vollständig eingesetzt ist. Drücken Sie den Griff herunter, bis er einrastet.
Seite 79 Abbildung 3-5. Entfernen und Einsetzen der Kühlgehäuse-Baugruppe Kühlgehäuse-Baugruppe Schnappverschlüsse (4) Führungsstifte (4) Installation von Systemkomponenten...
Seite 80: Einsetzen Der Kühlgehäuse-Baugruppe
Das System befindet sich nur dann im redundanten Modus, wenn zwei Netzteile installiert und beide Netzteile mit einer Wechselstromquelle verbunden sind. Wenn nicht von Dell getestete bzw. unterstützte Fremdhersteller-Kompo- nenten (z. B. PCI-Karten) verwendet werden, ist die Redundanz der Netzteile mögli- cherweise nicht bei jeder Eingangsspannung gewährleistet.
Seite 81: Netzteil Einbauen
Abbildung 3-6. Entfernen und Installieren eines Netzteils Netzteil Freigabehebel Hebelverriegelung Netzteil einbauen 1 Halten Sie den Hebel in der geöffneten Position, und schieben Sie das neue Netzteil in das Gehäuse, bis der Hebel das Systemgehäuse berührt. Siehe Abbildung 3-6. 2 Schließen Sie den Freigabehebel, bis das Netzteil vollständig eingesetzt ist und der Hebel in der Verriegelung einrastet.
Seite 82: Prozessorerweiterungsmodul
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 83 Abbildung 3-7. Installieren und Entfernen eines PEMs Prozessorerweiterungsmodul Griff Führungsstifte (6) Aussparungen (6) HINWEIS: Benutzen Sie beide Hände, um das PEM aus dem Gehäuse herauszuheben. Installation von Systemkomponenten...
Seite 84 4 Heben Sie das PEM aus dem Gehäuse heraus. 5 Wenn Sie ein PEM für ein Vier-Prozessor-Systemen entfernen , kehren Sie die Oberseite des PEMs sorgfältig nach unten, und drehen Sie den Griff in die geschlossene Position, bevor Sie das PEM auf einer Arbeitsfläche ablegen.
Seite 85 Um auf die PEM-Platine zugreifen zu können, entfernen Sie das Kühlgehäuse. Siehe Abbildung 3-9. Abbildung 3-9. Entfernen und Installieren des PEM-Kühlgehäuses Kühlgehäuse Führungsstifte (4) Schnappverschlüsse (4) Installation von Systemkomponenten...
Seite 86: Einsetzen Des Pems Oder Des Pem-Gehäuses
Einsetzen des PEMs oder des PEM-Gehäuses 1 Setzen Sie das Kühlgehäuse ein. 2 Drehen Sie das PEM so, dass die PEM-Platine (Vier-Prozessor-Systeme) bzw. die Luftleitbleche (Zwei-Prozessor-Systeme) nach unten zeigen. 3 Schwenken Sie den PEM-Griff in die vollständig geöffnete Position. 4 Richten Sie die je drei Führungsstifte auf beiden Seiten des PEMs an den vorgesehenen Schlitzen in den Gehäuseseiten aus.
Seite 87: Installation Einer Erweiterungskarte
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 88 3 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 74. 4 Wenn Sie eine neue Karte installieren, wählen Sie den passenden Erweit- erungssteckplatz aus. Siehe „Richtlinien zur Installation von Erweiterungskarten“ auf Seite 86. 5 Öffnen Sie die Erweiterungskartenhalterung, und nehmen Sie die Abdeck- schiene ab.
Seite 89 Abbildung 3-11. Erweiterungskarte installieren oder entfernen Erweiterungskarte Erweiterungskartenhalterung Platinenstecker 7 Schließen Sie gegebenenfalls notwendige Kabel an der Erweiterungskarte • Wenn Sie eine RAC-Karte einsetzen, beachten Sie „RAC-Karte“ auf Seite 94. • Wenn Sie eine SAS-Controllerkarte einsetzen, beachten Sie „Installieren einer SAS-Controllerzusatzkarte“ auf Seite 126. 8 Schließen Sie das System.
Seite 90: Entfernen Von Erweiterungskarten
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 91: Steckkarte
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 92 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 74. 3 Entfernen Sie das PEM. Siehe „Entfernen des PEMs oder des PEM- Gehäuses“ auf Seite 82. 4 Zum Entfernen der Riser-Platine heben Sie die beiden Riser- Rückhalteriegel an bis die Karte aus dem Sockel gelöst ist und entfernen Sie die Riser-Platine dann aus dem Gehäuse, indem Sie sie an den Rückhalteriegeln nach oben herausheben.
Seite 93: Ersetzen Der Steckkarte
Ersetzen der Steckkarte 1 Falls vorhanden, entfernen Sie die Schutzkappen von den Anschlüssen auf der Riser-Platine. 2 Öffnen Sie beide Rückhalteriegel auf der Riser-Platine und richten Sie den Riser aus wie in Abbildung 3-13 gezeigt. 3 Halten Sie die Riser-Platine an den Rückhalteriegeln fest und richten Sie sie zu den zwei Riserführungsstiften auf der Systemplatine aus.
Seite 94: Rac-Karte
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 95 5 Installieren Sie die Remote-Zugriffskarte im Steckplatz mit der Bezeichnung RAC_CONN: Richten Sie die RAC-Karte so aus, dass der NIC-Anschluss durch die RAC-Kartenöffnung auf der Rückseite passt. Siehe Abbildung 3-14. Platzieren Sie die Zusatzkarte so, dass der Platinenstecker am Erweiterungskartensteckplatz ausgerichtet ist. Drücken Sie den Platinenstecker fest in den Erweiterungssteckplatz, bis die Karte vollständig eingesetzt ist.
Seite 96: Interner Usb-Speicherstick (Optional)
10 Stellen Sie die Stromzufuhr zum System und den Peripheriegeräten wieder her, und schalten Sie sowohl das System als auch die Geräte ein. 11 Rufen Sie das System-Setup-Programm auf, und vergewissern Sie sich, dass die Geräteauswahl für die Startreihenfolge (Boot Sequence) um die Optionen der RAC-Karte erweitert wurde.
Seite 97: Installieren Des Optionalen Internen Usb-Speichersticks
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 98: Toe/Iscsi-Schlüssel (Optional)
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 99: Sd-Speicherkarte
Servicetechniker ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Installation von Systemkomponenten...
Seite 100 Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. 1 Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus, und trennen Sie das System vom Netzstrom.
Seite 101: Nic-Zusatzkarte
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 102 Abbildung 3-17. Installieren und Entfernen einer NIC-Zusatzkarte Halterungsstege (2) Anschluss für NIC-Zusatzkarte Öffnungen für Halterungsstege (2) NIC-Zusatzkarte Halterungssteg Öffnung 5 Richten Sie die Karte gerade aus, so dass die Aussparungen an den Seiten- kanten der Karte in die zwei Halterungsstege eingreifen. Siehe Abbildung 3-17.
Seite 103: Entfernen Der Nic-Zusatzkarte
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 104: Systemspeicher
Systemspeicher Sie können den Systemspeicher auf maximal 128 GB (Zwei-Prozessor- Konfigurationen) bzw. 256 GB (Vier-Prozessor-Konfigurationen) aufrüsten. Hierzu müssen Sie Speichermodule in Modulpaaren mit je 512 MB, 1 MB, 2 GB, 4 GB oder 8 GB (sofern verfügbar) installieren. Registrierte DDR-II- Speichermodule mit 667 MHz werden in allen Speichergrößen unterstützt.
Seite 105 Tabelle 3-1. Beispiele für Zwei-Prozessor-Speicherkonfigurationen Gesamtsyste Speichermodule – Anzahl, Speichermodul-Positionen mspeicher Kapazität und Geschwindigkeit 2 GB Vier 512-MB-Module, A1, A2, B1, B2 667 MHz 4 GB Vier 1-GB-Module, A1, A2, B1, B2 667 MHz 4 GB Acht 512-MB-Module, A1, A2, A3, A4, B1, B2, B3, B4 667 MHz 6 GB Zwölf 512-MB-Module,...
Seite 106 (Fortsetzung) Tabelle 3-1. Beispiele für Zwei-Prozessor-Speicherkonfigurationen Gesamtsyste Speichermodule – Anzahl, Speichermodul-Positionen mspeicher Kapazität und Geschwindigkeit 96 GB Zwölf 8-GB-Module, A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, 667 MHz B5, B6 128 GB Sechzehn 8-GB-Module, A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, 667 MHz B3, B4, B5, B6, B7, B8 Tabelle 3-2.
Seite 107 (Fortsetzung) Tabelle 3-2. Beispiele für Vier-Prozessor-Speicherkonfigurationen Gesamtsyste Speichermodule – Anzahl, Speichermodul-Positionen mspeicher Kapazität und Geschwindigkeit 32 GB Sechzehn 2-GB-Module, A1, A2, A3, A4, B1, B2, B3, B4, C1, C2, 800 MHz* C3, C4, D1, D2, D3, D4 32 GB Zweiunddreißig 1-GB- A1, A2, A3, A4, A5, A6, A7, A8, B1, B2, Module, 667 MHz B3, B4, B5, B6, B7, B8, C1, C2, C3, C4,...
Seite 108: Installieren Von Speichermodulen
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 109 4 Entfernen Sie die Kühlgehäuse-Baugruppe. – Wenn Sie Speichermodule auf der Systemplatine installieren, lesen Sie „Entfernen der Kühlgehäuse-Baugruppe“ auf Seite 78. – Wenn Sie Speichermodule auf dem PEM installieren, lesen Sie Abbildung 3-9. 5 Lokalisieren Sie die Speichermodulsockel. Siehe Abbildung 6-1 oder Abbildung 6-2.
Seite 110 8 Richten Sie den Stecker des Speichermoduls an den Abgleichmarki- erungen des Speichermodulsockels aus, und setzen Sie das Speichermodul in den Sockel ein. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. 9 Um das Speichermodul im Sockel einrasten zu lassen, drücken Sie mit den Daumen auf das Speichermodul, während Sie mit den Zeigefingern die Auswurfvorrichtungen nach oben ziehen.
Seite 111: Entfernen Von Speichermodulen
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 112: Prozessoren
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 113 HINWEIS: Beim Entfernen des Kühlkörpers kann der Prozessor am Kühlkörper anhaften und unbeabsichtigt aus dem Sockel gezogen werden. Der Kühlkörper sollte daher entfernt werden, solange der Prozessor noch warm ist. HINWEIS: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor entfernen möchten.
Seite 114 7 Warten Sie 30 Sekunden, damit sich der Kühlkörper vom Prozessor lösen kann. 8 Lösen Sie die zweite Befestigungsschraube des Kühlkörpers. 9 Falls sich der Kühlkörper nicht vom Prozessor lösen lässt, drehen Sie den Kühlkörper vorsichtig im Uhrzeigersinn und dann gegen den Uhrzeigersinn, bis er sich vom Prozessor löst.
Seite 115: Installieren Eines Prozessors
Freigabehebel des Sockels Prozessor Prozessorabdeckung Sockelpassungen (2) Sockel 13 Öffnen Sie die Prozessorabdeckung, und heben Sie dann den Prozessor aus dem Sockel. Belassen Sie den Freigabehebel oben, so dass der Sockel für den Einbau des neuen Prozessors bereit ist. HINWEIS: Achten Sie darauf, keine Pins am Sockel zu verbiegen, wenn Sie den Prozessor entfernen.
Seite 116 5 Installieren Sie den Kühlkörper. ANMERKUNG: Wenn Sie keinen Austauschkühlkörper erhalten haben, verwenden Sie den in Schritt 10 entfernten Kühlkörper. Wenn das Prozessor-Kit einen Kühlkörper mit bereits aufgetragener Wärmeleitpaste enthält, entfernen Sie die Schutzfolie von der Schicht mit Wärmeleitpaste auf der Oberseite des Kühlkörpers. Siehe Abbildung 3-19.
Seite 117: Installation Eines Optischen Laufwerks
10 Drücken Sie <F2>, um das System-Setup-Programm aufzurufen, und überprüfen Sie, ob die Prozessorinformationen mit der neuen Systemkonfiguration übereinstimmen. Hinweise zur Verwendung des System-Setup-Programms erhalten Sie unter „Verwenden des System-Setup-Programms“ auf Seite 49. 11 Führen Sie die Systemdiagnose aus, um sicherzustellen, dass der neue Prozessor korrekt funktioniert.
Seite 118 Abbildung 3-21. Optisches Laufwerk im Laufwerkträger installieren Träger für optisches Laufwerk Optisches Laufwerk Schnittstellenkarte Kunststoffstecker (2) Freigabehebel Rändelschraube Installation von Systemkomponenten...
Seite 119 5 Setzen Sie das neue optische Laufwerk in den Träger ein. Siehe Abbildung 3-21. Die Stifte auf dem Träger greifen in die entsprechenden Löcher an der Seite des Laufwerks ein. 6 Bringen Sie die Schnittstellenplatine mit den zwei Kunststoffsteckern auf der Rückseite des Trägers an.
Seite 120: Festplattenlaufwerke
Festplattenlaufwerke Ihr System kann bis zu acht 2,5-Zoll-SAS-Festplattenlaufwerke oder bis zu fünf 3,5-Zoll-SAS-Festplattenlaufwerke aufnehmen. Alle Laufwerke werden über die SAS-Rückwandplatine an die Systemplatine angeschlossen. Informa- tionen zu den optionalen Rückwandplatinen finden Sie unter „SAS-Rück- wandplatine“ auf Seite 138. Systeme mit optionaler SAS-RAID- Controllerkarte unterstützen Hot-Plug-Betrieb für Festplattenlaufwerke.
Seite 121: Bevor Sie Beginnen
Bevor Sie beginnen HINWEIS: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation für die optionale SAS-RAID-Controllerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen hot-plug-fähiger Laufwerke konfiguriert ist. ANMERKUNG: Es wird empfohlen, nur Laufwerke zu verwenden, die geprüft und für den Einsatz mit SAS-Rückwandplatinen zugelassen sind.
Seite 122: Installation Eines Laufwerkplatzhalters
2 Führen Sie einen Finger unter das versenkte Ende des Platzhalters und drücken Sie den Riegel nach innen, um den Platzhalter aus dem Schacht auszuwerfen. 3 Ziehen Sie die Enden des Platzhalters nach außen, bis der Schacht frei ist. Installation eines Laufwerkplatzhalters Der Laufwerkplatzhalter ist kodiert, um ein verkehrtes Einbauen im Schacht zu vermeiden.
Seite 123: Hot-Plug-Festplattenlaufwerk Installieren
Abbildung 3-23. Hot-plug-fähiges Festplattenlaufwerk entfernen und installieren Festplattenlaufwerk Laufwerkträger Verschlussbügel des Laufwerkträgers Hot-Plug-Festplattenlaufwerk installieren HINWEIS: Stellen Sie beim Installieren von Festplatten sicher, dass die angrenzenden Laufwerke vollständig installiert sind. Wenn Sie versuchen, einen Laufwerkträger neben einem unvollständig eingesetzten Träger einzusetzen und zu verriegeln, kann die Schirmfeder des nicht fest sitzenden Trägers beschädigt und unbrauchbar gemacht werden.
Seite 124: Ersetzen Einer Festplatte In Einem Festplattenträger
3 Installieren Sie das hot-plug-fähige Festplattenlaufwerk. Öffnen Sie den Verschlussbügel des Laufwerkträgers. Schieben Sie den Laufwerkträger in den Schacht, bis der Träger die Rückwandplatine berührt. Schließen Sie den Bügel, um das Laufwerk zu sichern. 4 Bringen Sie gegebenenfalls die Frontblende wieder an. Siehe „Optionale Frontverkleidung entfernen und wieder befestigen“...
Seite 125 Abbildung 3-24. Installation einer Festplatte im Laufwerkträger Schrauben (4) Laufwerkträger Festplattenlaufwerk Installation von Systemkomponenten...
Seite 126: Sas-Controllerkarten
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 127 4 Schließen Sie die Karte an die SAS-Rückwandplatine an. Verbinden Sie den SAS-Datenkabelstecker mit der Aufschrift „Controller 0“ mit dem weißen Anschluss und den Stecker mit der Aufschrift „Controller 1“ mit dem schwarzen Anschluss der Karte. Siehe Abbildung 3-25. Führen Sie das SAS-Datenkabel und das an die externe Zwischen- platine angeschlossene SATA-Kabel unter die untere rechte Ecke der Systemplatine (wie in Abbildung 6-1 gezeigt) und führen Sie die Kabel dann durch die Kabelklammern an der Innenseite des Gehäuses.
Seite 128: Installation Der Batterie Für Die Sas-Raid-Controllerkarte
Abbildung 3-25. Installieren eines SAS-RAID-Controllers RAID-Akkuhalter RAID-Akku RAID-Akkukabel SAS-Datenkabel SAS-RAID-Controllerkarte Installation der Batterie für die SAS-RAID-Controllerkarte Um die RAID-Batterie zu installieren, setzen Sie sie in den Kunststoff-Bat- teriehalter auf der Gehäuseinnenseite ein, und verbinden Sie das Batterieka- bel mit dem Anschluss der SAS-RAID-Controllerkarte neben dem RAID- Speichermodul.
Seite 129: Externes Sas-Bandlaufwerk Anschließen
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 130: Anschließen Eines Externen Fibre-Channel-Speicherlaufwerks
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 131: Systembatterie
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 132 6 Entfernen Sie die Systembatterie. Siehe Abbildung 3-26. Unterstützen Sie den Batteriesockel, indem Sie fest auf die positive Seite des Sockels drücken. Während Sie den Batterieanschluss unterstützen, drücken Sie die Batterie zur positiven Seite des Anschlusses, und ziehen Sie sie aus der Sicherheitshalterung auf der negativen Seite des Anschlusses heraus.
Seite 133 9 Setzen Sie das PEM wieder ein. Siehe „Einsetzen des PEMs oder des PEM-Gehäuses“ auf Seite 86. 10 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 76. 11 Schließen Sie das System wieder an das Stromnetz an, und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 134: Bedienfeldbaugruppe
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 135 Abbildung 3-27. Steuerplatine entfernen und installieren Anzeigemodul Anzeigemodulkabel Bedienfeldplatine Bedienfeldplatinenkabel Sicherungsschrauben für Anzeigemoduletikett Bedienfeldplatine (3) Anzeigemodulschrauben (2) Installation von Systemkomponenten...
Seite 136: Installieren Der Bedienfeldplatine
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 137 3 Ziehen Sie das Kabel des Gehäuseeingriffsschalters vom Systemplatinenanschluss ab. Siehe Abbildung 3-28. 4 Fassen Sie den Gehäuseeingriffsschalter an, und ziehen Sie ihn fest aus seiner Halterung heraus. Abbildung 3-28. Entfernen und Installieren des Gehäuseeingriffschalters Gehäuseeingriffsschalter Kabel für Gehäuseeingriffschalter Installation von Systemkomponenten...
Seite 138: Installieren Des Gehäuseeingriffschalters
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 139 HINWEIS: Die Nummern der einzelnen Festplatten müssen notiert und vor dem Entfernen auf den Festplatten vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können. 6 Entfernen Sie alle SAS-Festplatten. Siehe „Entfernen einer Hot-Plug- Festplatte“ auf Seite 122. 7 Ziehen Sie zum Entfernen des Laufwerkträgers für optische Laufwerke den Freigabehebel nach vorn, und schieben Sie dann den Träger aus dem Gehäuse heraus.
Seite 140 Abbildung 3-29. 2,5-Zoll SAS-Rückwandplatine entfernen und installieren SAS A-Kabel SAS B-Kabel Stromkabel der Rückwandplatine Verschlussklemme Installation von Systemkomponenten...
Seite 141 Abbildung 3-30. Entfernen und Installieren einer SAS-Rückwandplatine für 3,5-Zoll- Laufwerke Sicherungsstift SAS-Rückwandplatine Bedienfeldanschluss Halteöffnungen (7) Installationsführung Installation von Systemkomponenten...
Seite 142: Installieren Einer Sas-Rückwandplatine
Installieren einer SAS-Rückwandplatine 1 Installieren Sie die SAS-Rückwandplatine: Senken Sie die Rückwandplatine langsam in das System ab, wobei Sie sorgfältig darauf achten, dass keine Komponenten auf der Platine bes- chädigt werden. Richten Sie die Führungsöffnung auf der Unterseite der Rückwand- platine mit dem Führungsstift am Gehäuseboden aus.
Seite 143: Zwischenplatine
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 144 Abbildung 3-31. Zwischenplatine entfernen und installieren 1 Stromversorgungskabel zur Bedienfeldkabel Netzkabel von der Rückwandplatine Leistungsverteilungs- platine 4 Flaches Schnittstellenkabel 5 Verschlussklemme Installation von Systemkomponenten...
Seite 145: Ersetzen Einer Zwischenplatine
10 Entfernen Sie die Zwischenplatine: Drücken Sie auf die federbelastete blaue Verschlussklemme, und ziehen Sie dann die Platine nach oben. Siehe Abbildung 3-31. Wenn die Platine den oberen Anschlag erreicht hat, ziehen Sie sie zur Rückseite des Systems, um sie aus den Haltern zu entfernen. Heben Sie die Platine aus dem System, wobei Sie sorgfältig darauf achten, dass keine Komponenten auf der Platine beschädigt werden.
Seite 146: Lüfter-Zwischenplatine
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 147 Abbildung 3-32. Lüfter-Zwischenplatine entfernen und installieren Schrauben (2) Lüfter-Zwischenplatine Haltezungen (2) Aussparungen (2) Installation von Systemkomponenten...
Seite 148: Installieren Einer Lüfter-Zwischenplatine
Installieren einer Lüfter-Zwischenplatine 1 Lassen Sie die beiden Sicherungslaschen der Lüfter-Zwischenplatine in die beiden Schlitze an der Seite des Lüfterschachts einrasten. Siehe Abbildung 3-32. 2 Sichern Sie die Lüfter-Zwischenplatine mit zwei Schrauben. 3 Setzen Sie die SAS-Rückwandplatine (Systeme mit 3,5-Zoll-Festplatten) bzw.
Seite 149: Systemplatine
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 150 Abbildung 3-33. RAID-Batteriefach entfernen und installieren RAID-Batteriefach Verriegelung Sicherungslaschen (2) Sicherungsschlitze (2) 13 Entfernen Sie die Systemplatine: Ziehen Sie den federbelasteten blauen Haltestift in der Mitte der Systemplatine nach oben, und schieben Sie die Systemplatine anschließend bis zum Anschlag zur Gehäusevorderseite. Siehe Abbildung 3-34.
Seite 151 Heben Sie die Systemplatine langsam und gleichmäßig über die Halterungen. Vergewissern Sie sich, dass die Systemplatine aus allen Halterungen gelöst wurde. Heben Sie die Systemplatine aus dem Gehäuse. Abbildung 3-34. Entfernen und Installieren der Systemplatine Sicherungsstift Systemplatine Halterung Installation von Systemkomponenten...
Seite 152: Installation Der Systemplatine
Installation der Systemplatine 1 Installieren Sie die vorhandenen Prozessoren und Kühlkörper auf der neuen Systemplatine. Siehe „Entfernen eines Prozessors“ auf Seite 112 und „Installieren eines Prozessors“ auf Seite 115. 2 Bauen Sie die Speichermodule aus, und setzen Sie sie auf der neuen Systemplatine auf den gleichen Speicherbänken wieder ein.
Seite 153 7 Schließen Sie die Kabel in der nachstehend aufgeführten Reihenfolge an (die Positionen der Anschlüsse auf der Systemplatine und der SAS- Rückwandplatine sind in Abbildung 6-1 und Abbildung 6-3 dargestellt): • Die drei Kabel der Stromverteilerplatine • SAS-Stromversorgungskabel Stromversorgungsanschluss der SAS- Rückwandplatine.
Seite 154: Stromverteilungsplatine
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 155 Abbildung 3-35. Stromverteilungsplatine entfernen und installieren Halterungskerben (3) Stromverteilungsplatine Schrauben (7) Halteklemmen (3) Installation von Systemkomponenten...
Seite 156: Installation Der Stromverteilungsplatine
Installation der Stromverteilungsplatine 1 Richten Sie die drei Halteöffnungen auf der Stromverteilungsplatine an den drei Halteklemmen am Gehäuseboden aus. Siehe Abbildung 3-35. 2 Sichern Sie die Stromverteilungsplatine mit sieben Schrauben. 3 Installieren Sie die Systemplatine. Siehe Schritt 4 bis Schritt 14 in „Installation der Systemplatine“.
Seite 157 Abbildung 3-36. Entfernen und Installieren der PEM-Platine Sicherungsstift PEM-Platine PEM-Gehäuse Halteschlitze Halter Installation von Systemkomponenten...
Seite 158: Wiedereinsetzen Der Pem-Platine
Wiedereinsetzen der PEM-Platine 1 Installieren Sie die neue PEM-Platine: Senken Sie die PEM-Platine in das Gehäuse ab. Achten Sie darauf, dass die PEM-Platine strikt parallel zum Boden des PEM-Gehäuses ausgerichtet ist und dass alle Halterungen am Boden des PEM-Gehäuses durch die vorgesehenen Aussparungen in der PEM-Platine ragen.
Seite 159: Fehlerbehebung Beim System
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 160: Grundlegende Stromversorgung Kontrollieren
(Fortsetzung) Tabelle 4-1. Anzeigen beim Systemstart Visuelle/akustische Hinweise: Abhilfe Tastaturanzeigen Siehe „Fehlerbehebung bei Tastatur oder Maus“ auf Seite 162. USB-CD-Laufwerk-Aktivitätsanzeige Siehe „Fehlerbehebung bei einem USB- Gerät“ auf Seite 166. CD-Laufwerk-Aktivitätsanzeige Siehe „Fehlerbehebung bei einem optischen Laufwerk“ auf Seite 177. Festplatten-Aktivitätsanzeige Siehe „Fehlerbehebung bei einem Festplattenlaufwerk“...
Seite 161: Überprüfen Der Geräte
Überprüfen der Geräte Dieser Abschnitt enthält Hinweise zur Behebung von Störungen bei externen Geräten, die direkt mit dem System verbunden sind, wie etwa Bildschirm, Tastatur oder Maus. Bevor Sie einen dieser Schritte durchführen, lesen Sie „Fehlerbehebung bei externen Verbindungen“ auf Seite 161. Fehlerbehebung bei externen Verbindungen Lockere und falsch angeschlossene Kabel sind die häufigsten Ursachen für Störungen beim System, beim Bildschirm und anderen Peripheriegeräten...
Seite 162: Fehlerbehebung Bei Tastatur Oder Maus
Bildschirm. Wenn sich das Problem auf diese Weise nicht lösen lässt, fahren Sie mit dem nächsten Schritt fort. 4 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 187. Wenn der Tests erfolgreich ausgeführt wird, ist das Problem nicht auf die Grafikhardware zurückzuführen.
Seite 163 Wenn sich das Problem auf diese Weise nicht lösen lässt, fahren Sie mit dem nächsten Schritt fort. Falls das Problem dadurch gelöst wird, rufen Sie das System-Setup- Programm auf, und überprüfen Sie, ob die nicht funktionierenden USB- Anschlüsse aktiviert sind. Falls die Anschlüsse aktiviert sind, aber nicht funktionieren, fahren Sie mit „Wie Sie Hilfe bekommen“...
Seite 164 Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 165: Fehlerbehebung Bei Der Seriellen Schnittstelle
Sie in der Dokumentation zur Anwendung nach, ob eine spezielle Schnittstellenkonfiguration erforderlich ist. 3 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 187. Wenn die Tests erfolgreich durchgeführt wurden, das Problem jedoch weiterhin besteht, lesen Sie Fehlerbehebung bei einem seriellen E/A- Gerät.
Seite 166: Fehlerbehebung Bei Einem Usb-Gerät
3 Schalten Sie das System und das serielle Gerät aus und tauschen Sie das Gerät gegen ein vergleichbares Gerät aus. 4 Schalten Sie das System und das serielle Gerät wieder ein. Wenn das Problem dadurch behoben wird, muss das serielle Gerät ersetzt werden.
Seite 167 Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 168: Fehlerbehebung Bei Einem Nic
Setzen Sie den Jumper NVRAM_CLR auf die Position „Deaktiviert“. Schließen Sie das System. Stellen Sie die Stromzufuhr zum System und den Peripheriegeräten wieder her, und starten Sie das System neu. Rufen Sie das System-Setup-Programm auf, und stellen Sie alle vorher zurückgesetzten benutzerdefinierten Einstellungen wieder her.
Seite 169: Fehlerbehebung Bei Feuchtigkeit Im System
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 170: Fehlerbehebung Bei Einem Beschädigten System
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 171: Fehlerbehebung Bei Der Systembatterie
4 Schließen Sie das System. Siehe „Öffnen und Schließen des Systems“ auf Seite 74. 5 Starten Sie die Systemplatinen-Testgruppe in der Systemdiagnose. Siehe „Verwenden von Dell PowerEdge Diagnostics“ auf Seite 187. Wenn die Tests fehlschlagen, lesen Sie „Wie Sie Hilfe bekommen“ auf Seite 201.
Seite 172: Fehlerbehebung Bei Netzteilen
ANMERKUNG: Die Systemzeit kann, verursacht durch bestimmte Software, schneller oder langsamer werden. Wenn das System abgesehen von der im System-Setup-Programm vorhandenen Zeit normal funktioniert, wird das Problem möglicherweise eher durch Software als durch eine defekte Batterie hervorgerufen. Fehlerbehebung bei Netzteilen Problem •...
Seite 173: Fehlerbehebung Bei Der Systemkühlung
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 174: Fehlerbehebung Beim Systemspeicher
Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder Fehlerbehebung beim System...
Seite 175 Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. 1 Falls das System betriebsbereit ist, führen Sie den entsprechenden Online- Diagnosetest durch.
Seite 176 9 Verbinden Sie das System wieder mit dem Netzstrom, und schalten Sie das System und die angeschlossenen Peripheriegeräte ein. 10 Rufen Sie das System-Setup-Programm auf, und überprüfen Sie die Einstellung für den Systemspeicher. Siehe „Verwenden des System-Setup- Programms“ auf Seite 49. Wenn die installierte Speicherkapazität immer noch nicht mit dem Wert für den Systemspeicher übereinstimmt, fahren Sie mit dem folgenden Schritt fort.
Seite 177: Fehlerbehebung Bei Einem Optischen Laufwerk
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 178: Fehlerbehebung Bei Einem Festplattenlaufwerk
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 179 5 Wenn das System mit einer SAS-RAID-Controllerkarte ausgestattet ist, gehen Sie wie folgt vor. Starten Sie das System neu, und drücken Sie <Strg><C>, um das Konfigurationsprogramm für den Controller aufzurufen. In der mit der Controllerkarte gelieferten Dokumentation finden Sie Informationen bezüglich des Konfigurationsdienstprogramms. Stellen Sie sicher, dass die Festplatte korrekt konfiguriert ist.
Seite 180: Fehlerbehebung Bei Einem Sas-Controller Oder Sas-Raid-Controller
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 181 2 Rufen Sie das System-Setup-Programm auf und stellen Sie sicher, dass der SAS- oder SAS-RAID-Controller aktiviert ist. Siehe „Verwenden des System-Setup-Programms“ auf Seite 49. 3 Starten Sie das System neu und drücken Sie <Strg><C>, um das Konfigurationsprogramm für den Controller aufzurufen. Informationen über die Konfigurationseinstellungen finden Sie in der Dokumentation zum Controller.
Seite 182: Fehlerbehebung Bei Einem Externen Sas-Bandlaufwerk
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 183: Fehlerbehebung Bei Erweiterungskarten
Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder Fehlerbehebung beim System...
Seite 184 Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. 1 Führen Sie die entsprechende Online-Diagnose durch. Siehe „Ausführen der Systemdiagnose“...
Seite 185: Fehlerbehebung Bei Den Mikroprozessoren
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 186 4 Stellen Sie sicher, dass alle Prozessoren und Kühlkörper richtig installiert sind. Siehe „Entfernen eines Prozessors“ auf Seite 112. 5 Schließen Sie das System. Siehe „Öffnen und Schließen des Systems“ auf Seite 74. 6 Verbinden Sie das System wieder mit dem Netzstrom, und schalten Sie das System und die angeschlossenen Peripheriegeräte ein.
Seite 187: Ausführen Der Systemdiagnose
Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. Verwenden von Dell PowerEdge Diagnostics Um ein Systemproblem richtig einzuschätzen, verwenden Sie zuerst Dell™ PowerEdge™ Diagnostics. Dell PowerEdge Diagnostics umfasst verschiedene Diagnoseprogramme bzw. Testmodule für Gehäuse- und Speicherkompo- nenten wie Festplatten, physischen Speicher, E/A- und Druckerschnittstellen, NICs, CMOS und andere.
Seite 188: Einsatz Der Systemdiagnose
• Laufende Tests bei Auftreten eines Fehlers unterbrechen oder die Tests ganz abbrechen, wenn eine einstellbare Obergrenze für Fehler erreicht wird • Hilfemeldungen mit kurzer Beschreibung aller Tests und ihrer Parameter anzeigen • Statusmeldungen anzeigen, aus denen hervorgeht, ob Tests erfolgreich abgeschlossen wurden •...
Seite 189: Testoptionen Der Systemdiagnose
Testoptionen der Systemdiagnose Klicken Sie auf die Testoption im Fenster Main Menu (Hauptmenü). Tabelle 5-1enthält eine kurze Beschreibung der Testoptionen. Tabelle 5-1. Testoptionen der Systemdiagnose Testoption Funktion Express Test Führt eine schnelle Überprüfung des Systems durch. Bei dieser Option werden Gerätetests durchgeführt, bei denen keine Eingabe durch den Benutzer erforderlich ist.
Seite 190: Auswählen Von Diagnoseoptionen
Auswählen von Diagnoseoptionen Die Testoptionen eines Geräts können Sie im Bereich Diagnostics Options einstellen. Sie können folgende Einstellungen vornehmen: • Non-Interactive Tests Only (Nur nicht interaktive Tests) – Führt nur Tests durch, die keine Benutzereingaben erfordern. • Quick Tests Only (Nur Schnelltests) – Führt nur die schnell durchführbaren Tests durch.
Seite 191: Jumper, Schalter Und Anschlüsse
Jumper, Schalter und Anschlüsse Dieser Abschnitt enthält spezifische Informationen über die Jumper (Steck- brücken) des Systems. Darüber hinaus erhalten Sie einige grundlegende Informationen zu Jumpern und Schaltern, und die Anschlüsse auf den ver- schiedenen Platinen im System werden beschrieben. Jumper auf der Systemplatine Abbildung 6-1 zeigt die Position der Konfigurations-Jumper auf der System- platine.
Seite 192: Deaktivieren Eines Verlorenen Kennworts
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 193 6 Schalten Sie das System und die Peripheriegeräte aus, und trennen Sie das System vom Netzstrom. 7 Öffnen Sie das System. Siehe „Öffnen und Schließen des Systems“ auf Seite 74. 8 Setzen Sie den Kennwort-Jumper-Stecker auf die Stifte 4-6, um die Kennwortfunktion wiederherzustellen.
Seite 194: Anschlüsse Auf Der Systemplatine
Anschlüsse auf der Systemplatine Die Position und Beschreibung der Systemplatinenanschlüsse finden Sie in Abbildung 6-1 und Tabelle 6-2. Abbildung 6-1. Anschlüsse auf der Systemplatine 18, 19 Jumper, Schalter und Anschlüsse...
Seite 195 Tabelle 6-2. Anschlüsse auf der Systemplatine Anschlussbezeichnung Beschreibung 1 PCIE_Xn_n PCIe-Erweiterungssteckplätze (7) 2 INT_STORAGE Anschluss für SAS-Controllerkarte 3 RAC_CONN Anschluss für Remotezugriff-Controllerkarte. 4 RAC_CONN2 Anschluss für das 40polige RAC-Kabel 5 INT_SD Anschluss für SD-Karte 6 RAC_CONN1 Anschluss für Remotezugriff-Controllerkarte (RAC, Remote Access Controller).
Seite 196: Anschlüsse Der Prozessorerweiterungsmodulplatine
Anschlüsse der Prozessorerweiterungsmodulplatine Die Positionen und Beschreibungen der PEM-Anschlüsse finden Sie in Abbildung 6-2 und Tabelle 6-3. Abbildung 6-2. Anschlüsse der Prozessorerweiterungsmodulplatine Tabelle 6-3. Anschlüsse der Prozessorerweiterungsmodulplatine Anschlussbezeichnung Beschreibung Speichermodulanschlüsse (8) Speichermodulanschlüsse (8) CPU4 Sockel für Prozessor 4 CONN_Jn Anschluss für Steckkarte (5) CPU3 Sockel für Prozessor 3 ANMERKUNG:...
Seite 197: Sas-Rückwandplatinenanschlüsse
SAS-Rückwandplatinenanschlüsse Abbildung 6-3 zeigt die Position der Anschlüsse auf der Rückwandplatine. Abbildung 6-3. SAS-Rückwandplatinenanschlüsse Datenschnittstelle Bedienfeld (auf der Platinenvorderseite) Stromversorgung SAS B Installationsführung Stromversorgung SAS A Jumper, Schalter und Anschlüsse...
Seite 198 Abbildung 6-4. SAS-Rückwandplatinenanschlüsse: 2,5-Zoll-Option SAS B SAS A Stromversorgung der Rückwandplatine Jumper, Schalter und Anschlüsse...
Seite 199: Sas-Zwischenplatine Für 2,5-Zoll-Konfiguration
SAS-Zwischenplatine für 2,5-Zoll-Konfiguration Systeme mit 2,5-Zoll-Laufwerken haben neben der Rückwandplatine auch eine Zwischenplatine. Abbildung 6-5. Anschlüsse der SAS-Zwischenplatine Bedienfeld Stromversorgung Stromversorgung für Rückwandplatine Datenschnittstelle Jumper, Schalter und Anschlüsse...
Seite 200 Jumper, Schalter und Anschlüsse...
Seite 201: Wie Sie Hilfe Bekommen
3 Klicken Sie auf Contact Us (Kontaktieren Sie uns) im linken Seitenbereich. 4 Klicken Sie auf den entsprechenden Link für den gewünschten Dienst oder Support. 5 Wählen Sie die für Sie geeignete Art der Kontaktaufnahme mit Dell. Wie Sie Hilfe bekommen...
Seite 202 Wie Sie Hilfe bekommen...
Seite 203 Glossar In diesem Abschnitt sind technische Begriffe, Abkürzungen und Akronyme aus der Systemdokumentation definiert und erläutert. A: Ampère AC: Alternating Current (Wechselstrom) ACPI: Advanced Configuration and Power Interface. Eine Standardschnittstelle, die dem Betriebssystem eine direkte Konfiguration und Energieverwaltung ermöglicht. ANSI: American National Standards Institute. Die wichtigste Organisation für die Entwicklung technologischer Standards in den USA.
Seite 204 BMC: Baseboard Management Controller. BTU: British Thermal Unit (Einheit der Wärmeabgabe) Bus: Ein Leitungssystem zur Informationsübertragung zwischen den Komponenten eines Systems. Das System besitzt einen Erweiterungsbus, über den der Prozessor mit den Controllern der an das System angeschlossenen Peripheriegeräte direkt Daten austauschen kann.
Seite 205 (z. B. Betriebssystem, Speicher, Peripheriegeräte, Erweiterungskarten und Systemkennnummer). DNS: Domain Name System. Ein Verfahren zum Übersetzen von Internet-Domänen- namen, wie z. B. www.dell.com in IP-Adressen wie 143.166.83.200. DRAM: Dynamic Random-Access Memory (Dynamischer Speicher mit wahlfreiem Zugriff). Der RAM-Speicher eines Systems besteht normalerweise nur aus DRAM- Chips.
Seite 206 Erweiterungskartensteckplatz: Ein Anschluss auf der Systemplatine oder einer spez- iellen Steckkarte zum Einbau von Erweiterungskarten. ESE: Elektrostatische Entladung ESM: Embedded Server Management (Integrierte Serververwaltung) F: Fahrenheit FAT: File Allocation Table (Dateizuordnungstabelle). Die von MS-DOS verwendete Dateisystemstruktur zur Verwaltung und Steuerung der Datenspeicherung. Bei ®...
Seite 207 Geschützter Modus: In diesem Betriebsmodus können Betriebssysteme Folgendes implementieren: • Speicheradressbereich von 16 MB bis 4 GB • Multitasking • Virtueller Speicher: Ein Verfahren, um den adressierbaren Speicherbereich durch Verwendung des Festplattenlaufwerks zu vergrößern Die 32-Bit-Betriebssysteme Windows 2000 und UNIX werden im geschützten Modus ausgeführt.
Seite 208 Host-Adapter: Host-Adapter vermitteln die Kommunikation zwischen dem System- Bus und dem Controller eines Peripheriegeräts. (Bei Festplatten-Controllersubsyste- men sind Host-Adapter bereits integriert.) Um dem System einen SCSI Erweiterungs- bus hinzuzufügen, müssen Sie den entsprechenden Host-Adapter installieren oder anschließen. Hz: Hertz ID: Identifikation IDE: Integrated Drive Electronics.
Seite 209 Konventioneller Speicher: Die ersten 640 KB des RAM. Konventioneller Speicher befindet sich in allen Systemen. Falls sie nicht speziell dafür entworfen wurden, sind ® die MS-DOS -Programme auf den konventionellen Speicherbereich beschränkt. KVM: Keyboard/Video/Mouse (Tastatur/Bildschirm/Maus). Mit einem KVM-Switch lassen sich mehrere Systeme mit nur einem Bildschirm, einer Tastatur und einer Maus betreiben.
Seite 210 ® MS-DOS – Microsoft Disk Operating System. NAS: Network Attached Storage (Netzwerkverbundener Speicher). NAS ist eines der Konzepte zur Implementierung von freigegebenem Speicher in einem Netzwerk. NAS-Systeme verfügen über eigene Betriebssysteme, integrierte Hardware und Soft- ware, die für bestimmte Speicheranforderungen optimiert sind. NIC: Network Interface Controller (Netzwerkcontroller).
Seite 211 Prozessor: Der primäre Rechenchip im Innern des Systems, der die Auswertung und Ausführung von arithmetischen und logischen Funktionen steuert. Wenn Software für einen bestimmten Prozessortyp geschrieben wurde, muss sie normalerweise umge- schrieben werden, wenn sie mit anderen Prozessortypen funktionieren soll. CPU ist ein Synonym für Prozessor.
Seite 212 SCSI: Small Computer System Interface. Eine E/A-Busschnittstelle mit höheren Datenübertragungsraten als bei herkömmlichen Schnittstellen. SDRAM: Synchronous Dynamic Random Access Memory (Synchroner dynamischer Direktzugriffsspeicher) Serielle Schnittstelle: E/A-Schnittstelle, die meistens dazu verwendet wird, ein Modem an ein System anzuschließen. Die serielle Schnittstelle ist normalerweise an ihrer 9-poligen Buchse zu erkennen.
Seite 213 Startroutine: Ein Programm, das beim Starten des Systems den gesamten Speicher löscht, Geräte initialisiert und das Betriebssystem lädt. Solange das Betriebssystem reagiert, können Sie das System durch Drücken der Tastenkombination <Strg><Alt><Entf> neu starten (auch Warmstart genannt). Anderenfalls müssen Sie durch Drücken der Reset-Taste bzw. durch Aus- und erneutes Einschalten das Sys- tem neu starten.
Seite 214 Terminierung: Bestimmte Geräte (wie z. B. das letzte Gerät am Ende eines SCSI- Kabels) müssen mit einem Abschlusswiderstand versehen werden, um Reflexionen und Störsignale im Kabel zu verhindern. Wenn solche Geräte in Reihe geschaltet wer- den, muss die Terminierung an diesen Geräten möglicherweise aktiviert bzw. deaktivi- ert werden, indem Jumper oder Schalterstellungen an den Geräten bzw.
Seite 215 win.ini-Datei: Eine Startdatei für das Betriebssystem Windows. Bei Aufruf des Win- dows-Betriebssystems wird die Datei win.ini gelesen, um die verschiedenen Optionen für die Windows-Betriebsumgebung festzulegen. In der Datei win.ini gibt es normal- erweise auch Abschnitte, die optionale Einstellungen für auf dem Festplattenlaufwerk installierte Windows-Anwendungsprogramme festlegen.
Seite 216 Glossar...
Seite 217 Stichwortverzeichnis Netzteil, 81 PEM, 86 Abdeckung Prozessor, 112 Öffnen, 74 RAID-Akku, 128 Schließen, 76 Systembatterie, 131 Akku (RAID) Fehlerbehebung, 180 Installieren, 128 Alarmmeldungen, 48 Bandlaufwerk (extern) Anschlüsse Anschließen, 129 PEM, 196 Fehlerbehebung, 182 Rückseite, 20 Batterie (System) SAS-Rückwandplatine, 197 Austauschen, 131 Systemplatine, 194 Fehlerbehebung, 171 Vorderseite, 14...
Seite 218 SAS-Controller, 126 SAS-Rückwandplatine, 138 CD/DVD-Laufwerk Speichermodule, 111 Siehe Optisches Laufwerk. Stromverteilungsplatine, 154 Systemplatine, 149 Erweiterungskarten Entfernen, 90 Dell Fehlerbehebung, 183 Kontaktaufnahme, 201 Installieren, 87 Diagnose SAS-Controller, 126 Einsatzbereiche, 188 Erweiterungssteckplätze, 86 Erweiterte Testoptionen, 189 Testoptionen, 189 Diagnosemeldungen, 48 DIMMs Fehlerbehebung Siehe Speichermodule (DIMMs).
Seite 219 SAS-Rückwandplatine, 142 SD-Karte, 99 Speichermodule, 108 Stromverteilungsplatine, 156 Gehäuseeingriffschalter USB-Speicherstick, 97 Entfernen, 136 Installieren, 138 Grafik Anschluss auf der Vorderseite, 14 Jumper (Systemplatine), 191 Fehlerbehebung, 161 Kennwörter Hot-plug-fähige Deaktivieren, 192 Festplattenlaufwerke, 120 Setup, 66 System, 63 Kontaktaufnahme mit Dell, 201 Stichwortverzeichnis...
Seite 220 Kühlgehäuse Merkmale des vorderen Bedienfelds, 14 Austauschen, 80 Entfernen, 78 Mikroprozessor Siehe Prozessor. Kühlkörper, 113 Kühlungslüfter Austauschen, 78 Entfernen, 76 Fehlerbehebung, 173 Netzteile Austauschen, 81 Entfernen, 80 Fehlerbehebung, 172 Laufwerkplatzhalter Anschlüsse auf der Rückseite, 19 Entfernen, 121 Installieren, 122 NICs Anzeigen, 22 Laufwerkträger Fehlerbehebung, 168...
Seite 221 PowerNow!, 56 Entfernen, 126 Installieren, 126 Prozessor Austauschen, 112 SAS-Controllerplatine Fehlerbehebung, 185 RAID-Akku, 128 Installieren, 114 SAS-Festplattenlaufwerk Prozessorerweiterungsmodul Siehe Festplattenlaufwerke (SAS/SATA). Siehe PEM. SAS-Rückwandplatine Anschlüsse, 197 Entfernen, 138 Installieren, 142 RAC-Karte Anschlüsse, 95 SATA-Festplattenlaufwerk Erweiterungssteckplatz, 86 Siehe Festplattenlaufwerke (SAS/SATA). Installieren, 94 System-Port, 19 SD-Karte Installieren, 99...
Seite 222 Support Kontaktaufnahme mit Dell, 201 Tastatur System Fehlerbehebung, 162 Öffnen, 74 Tastenbefehle Schließen, 76 Start, 12 Systembatterie Tastenbefehle beim Austauschen, 131 Systemstart, 12 Systemkennwort Tastenkombinationen Ändern, 65 RAC-Funktionen, 13 Löschen, 65 System-Setup-Programm, 49 Verwenden, 63 Tastenkombinationen beim Zuweisen, 63 Einschaltselbsttest, 12 Systemkühlung...
Seite 223 Stichwortverzeichnis...
Seite 224 Stichwortverzeichnis...

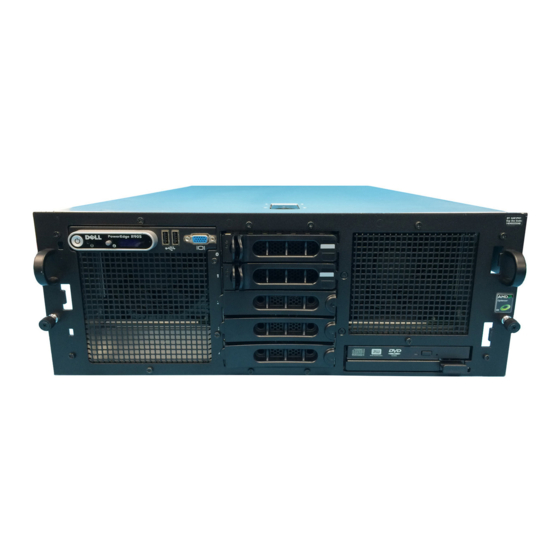

Dell PowerEdge R905 Hardware-Benutzerhandbuch

1 Wissenswertes zum System

Weitere Nützliche Informationen

Zugriff auf Systemfunktionen Beim Start

Merkmale und Anzeigen auf der Vorderseite

Anzeigen und Funktionen auf der Rückseite

Anzeigecodes für Stromversorgung

NIC-Anzeigecodes

Meldungen der LCD-Statusanzeige

Systemmeldungen

Warnmeldungen

Diagnosemeldungen

Alarmmeldungen

2 Verwenden des System-Setup-Programms

Aufrufen des System-Setup-Programms

Optionen des System-Setup-Programms

System- und Setup-Kennwortfunktionen

Deaktivieren eines Verlorenen Kennworts

Baseboard-Verwaltungs-Controller-Konfiguration

3 Installation von Systemkomponenten

Empfohlene Werkzeuge

Das Innere des Systems

Optionale Frontverkleidung Entfernen und wieder Befestigen

Öffnen und Schließen des Systems

Lüfter

Kühlgehäuse-Baugruppe

Netzteile

Prozessorerweiterungsmodul

Erweiterungskarten

Steckkarte

RAC-Karte

Interner USB-Speicherstick (Optional)

Toe/Iscsi-Schlüssel (Optional)

SD-Speicherkarte

NIC-Zusatzkarte

Systemspeicher

Prozessoren

Installation eines Optischen Laufwerks

Festplattenlaufwerke

SAS-Controllerkarten

Externes SAS-Bandlaufwerk Anschließen

Anschließen eines Externen Fibre-Channel-Speicherlaufwerks

Systembatterie

Bedienfeldbaugruppe

Gehäuseeingriffsschalter

SAS-Rückwandplatine

Zwischenplatine

Lüfter-Zwischenplatine

Systemplatine

Stromverteilungsplatine

Prozessorerweiterungsmodulplatine

4 Fehlerbehebung Beim System

Sicherheit Geht vor - für Sie und Ihr System

Startvorgang

Grundlegende Stromversorgung Kontrollieren

Überprüfen der Geräte

Fehlerbehebung bei der Seriellen Schnittstelle

Fehlerbehebung bei einem NIC

Fehlerbehebung bei Feuchtigkeit IM System

Fehlerbehebung bei einem Beschädigten System

Fehlerbehebung bei der Systembatterie

Fehlerbehebung bei Netzteilen

Fehlerbehebung bei der Systemkühlung

Fehlerbehebung bei einem Lüfter

Fehlerbehebung Beim Systemspeicher

Fehlerbehebung bei einem Optischen Laufwerk

Fehlerbehebung bei einem Festplattenlaufwerk

Fehlerbehebung bei einem SAS-Controller oder SAS-RAID-Controller

Fehlerbehebung bei einem Externen SAS-Bandlaufwerk

Fehlerbehebung bei Erweiterungskarten

Fehlerbehebung bei den Mikroprozessoren

5 Ausführen der Systemdiagnose

Verwenden von Dell Poweredge Diagnostics

Funktionen der Systemdiagnose

Einsatz der Systemdiagnose

Ausführen der Systemdiagnose

Testoptionen der Systemdiagnose

Verwenden der Benutzerdefinierten Testoptionen

6 Jumper, Schalter und Anschlüsse

Jumper auf der Systemplatine
