Siemens RMZ791 Kurzanleitung Seite 2

Gerätedokumentationen
Ausführung
Aufbau
Montagearten

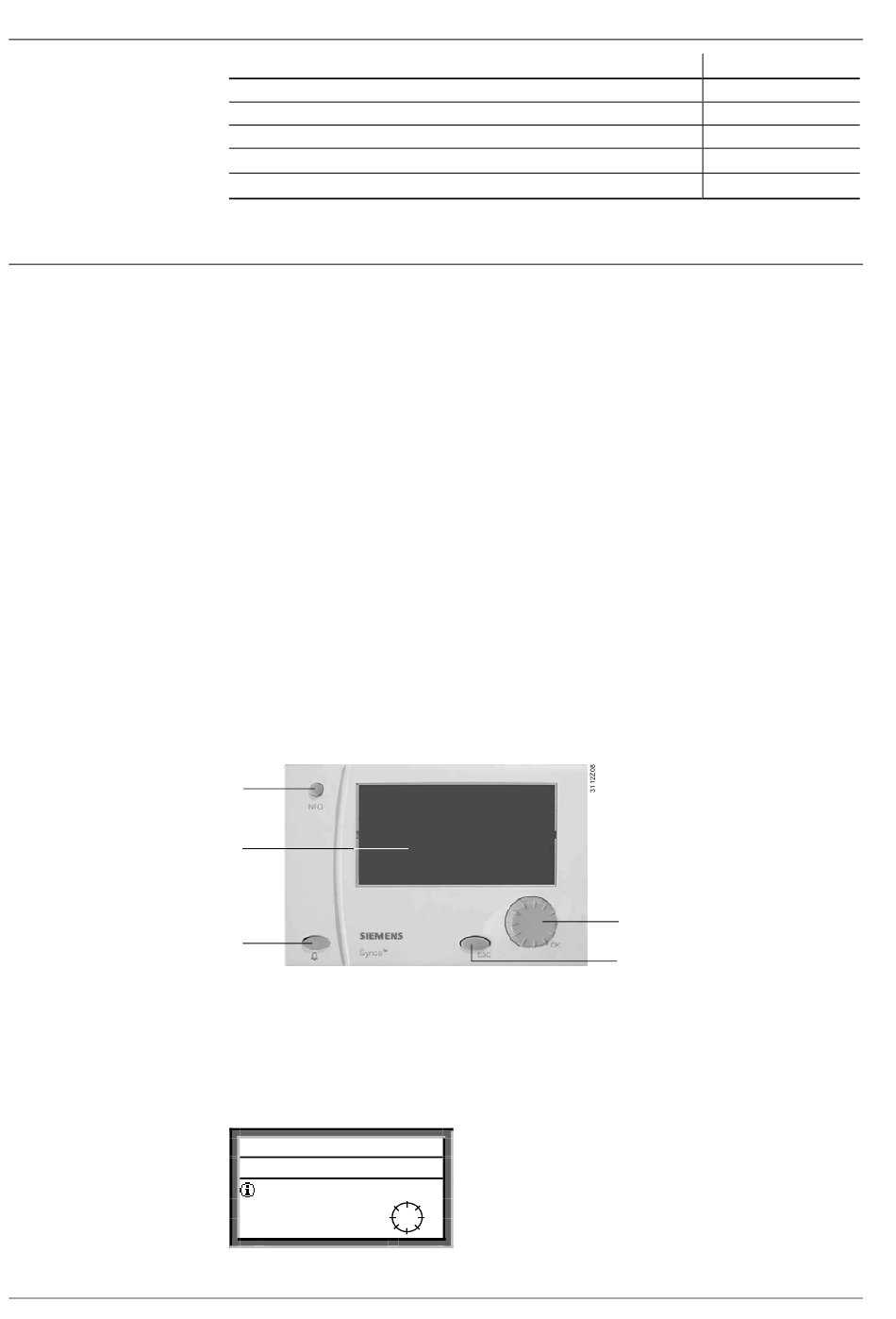

Bedienelemente
Anzeigebeispiele
2/4
Siemens Building Technologies
HVAC Products
Dokument
Bedienungsanleitung zum Heizungsregler RMH7...
Bedienungsanleitung zum Universalregler RMU7...
Montageanleitung für das Bediengerät
Datenblatt Sortimentsübersicht
Umweltdeklaration
* enthält deutsch, französisch, italienisch und spanisch
Das Bediengerät eignet sich für eine vom Regler abgesetzte Montage.
Es besteht aus der Montageplatte, dem Gehäuse mit der Flüssigkristallanzeige (LCD)
und den Bedienelementen an der Vorderseite sowie der 10-poligen Steckerleiste.
Die elektrische Verbindung zum Regler geschieht über das dem Bediengerät beiliegende
Verbindungskabel. Über dieses Kabel erfolgt auch die Speisung des Bediengerätes. Es
kann nach unten oder nach hinten herausgeführt werden.
Das Bediengerät ist für zwei Montagearten ausgelegt:
• auf einer Front, z.B. einer Schaltschranktüre
• in einem Frontausschnitt; zum Befestigen der Montageplatte im Ausschnitt enthält er
4 ausbrechbare Klemmlaschen
Ist das Bediengerät in einem Frontausschnitt angebracht, kann der Regler mit Hilfe einer
Hutschiene direkt an der Frontrückwand angebracht werden. Für die richtige Positionie-
rung der Hutschiene auf der Front-Rückseite enthält die Montageplatte eine Markierung.
Alle Einstell- und Ablesewerte sind softwaremässig als Datenpunkte eines Menübaums
angeordnet. Mit den Bedienelementen kann jeder Datenpunkt angewählt und abgele-
sen bzw. eingestellt werden. Alle Menüs werden auf der Anzeige (LCD) im Klartext
dargestellt.
Im Regler sind mehrere Sprachen programmiert; bei der Inbetriebnahme ist die zutreffen-
de Sprache zu aktivieren. Die Bedienungsanleitung liegt dem Regler bei; sie enthält alle
im Regler geladenen Sprachen.
2
1
5
1 Anzeigefeld
2 Infotaste (INFO)
3 Drehdruckknopf (OK)
Wird ein Bedienelement betätigt, schaltet die Hintergrundbeleuchtung der Anzeige
automatisch ein. Nach einer Ruhezeit von 30 Minuten schaltet sie aus und die Startsei-
te erscheint.
Mittwoch 02.04.03
RMH760
<Informationen
OK
Hauptmenü >
Datenblatt RMZ791
4 Rücktaste (ESC)
5 Störungstaste mit integrierter
Leuchtdiode (LED)
14:52
Startseite
Bestellnummer
74 319 0345 0*
74 319 0349 0*
74 319 0339 0
CE1N3110de
CE1N3110de04
3
4
CE1N3112de
13.06.2003
