SOMFY-Mastercontrol II
Montage- und Gebrauchsanweisung
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten! Maße in mm.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SOMFY Mastercontrol II

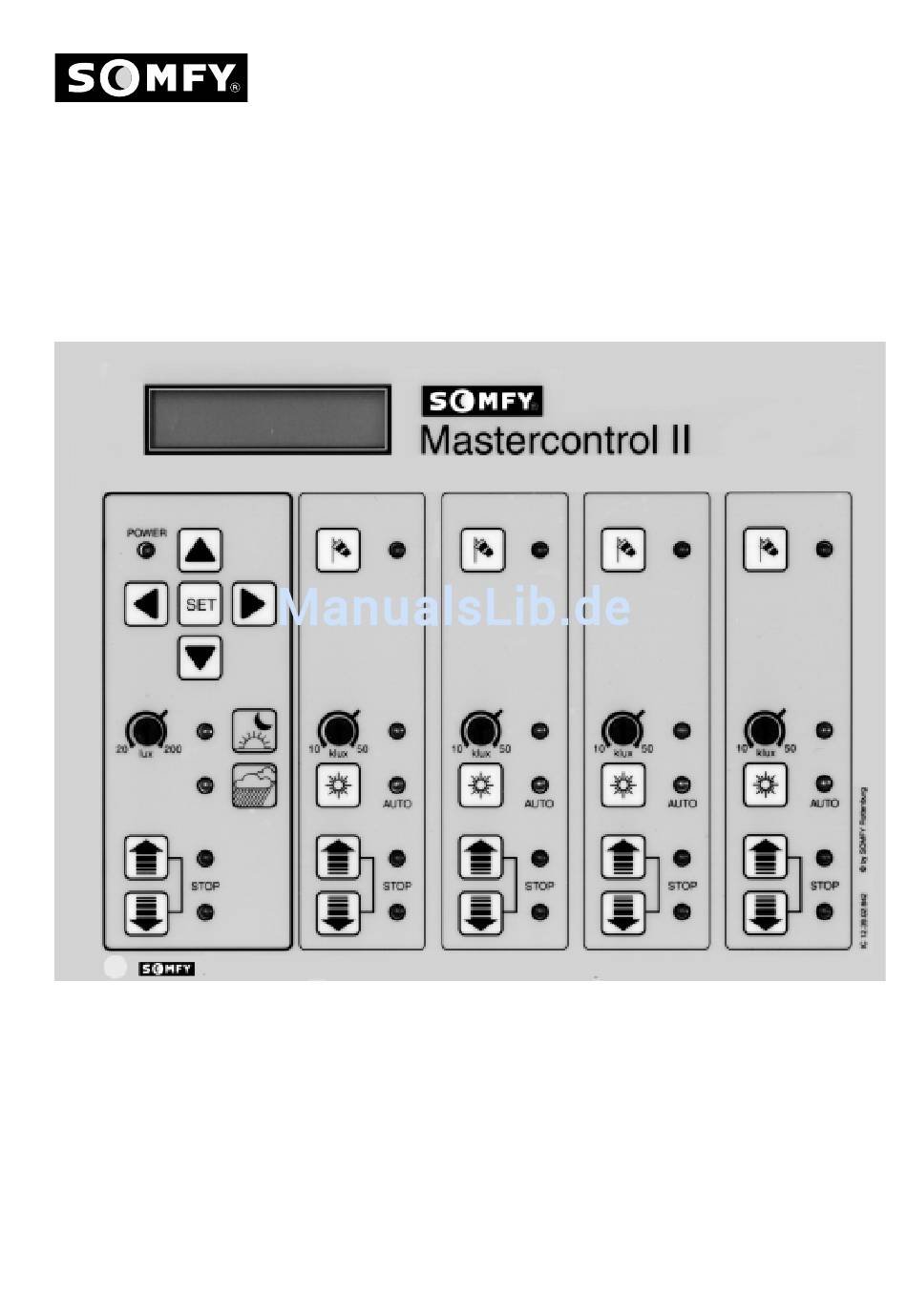

  • Seite 1 SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten! Maße in mm.
  • Seite 2: Inhaltsverzeichnis

    Der Tages- und Nachtmodus ermöglicht, daß die Sonnenautomatik nachts verriegelt wird. Die Zentraleinheit SOMFY Mastercontrol II ist in einen Zentralblock und in 4 identische Fassadenblöcke gegliedert. Über den Zentralblock werden alle zentralen Funktionen bedient und angezeigt. Den Fassadenblöcken können entweder einzelne Fassaden oder auch unterschiedliche Trägerprodukte wie Rollläden, Markisen oder Jalousien zugeord-...
  • Seite 3 Display LED-Netzanschluss Taste Windgeschwindig- keitsanzeige Menütaste AUF Taste SET LED Wind Menütaste LINKS Menütaste RECHTS Menütaste AB Poti Sonne Poti Dämmerung LED Sonne Taste LED Dämmerung Sonnenautomatik EIN/AUS LED Regen Sonnenautomatik EIN/AUS Zentraltasten Fassadentaster LED Zentralbefehl Fassadenbefehl Taste WIND SET...
  • Seite 4 Sie die Übersicht mit Beschreibung (DIL-Schalter 4 bis 6, Programmschaltuhr). Tages- und Nachtmodus: Die SOMFY-Mastercontrol II mit der Softwareversion 2.08 verfügt über einen Tages- und Nachtmodus. Bei mit der Programmschaltuhr eingestellten Schaltzeiten bezeichnet man: – als Nachtmodus: Die Zeit zwischen einem Uhr AB-Befehl und einem Uhr AUF-Befehl –...
  • Seite 5: Anschlüsse

    – Taster Sonnenautomatik EIN/AUS – Kontakt Prioritäts-AUF – Kontakt Prioritäts-AB Die SOMFY-Mastercontrol II hat eine Gangreserve der Uhrzeit und einen Datenerhalt der Gangreserve eingegebenen Werte bei einem Spannungsausfall von mindestens 100 Stunden. Bei einem Spannungsausfall von länger als 100 Stunden werden bei Spannungsrückkehr automatisch die werkseitig eingestellten Werte eingelesen.
  • Seite 6 Regenfühler einsetzenden Regen, erfolgt eine Anzeige durch die LED Regen und nach 3 Sekunden ein zentraler Dauerbefehl. Für die Zeit des Dauerbefehls ist die SOMFY Mastercontrol II für weitere Befehle gesperrt (Priorität). Sobald es zu regnen auf- hört, kann der Regenfühler durch die integrierte Heizung abtrocknen. Nach einer Minute wird der Dauerbefehl beendet und die LED Regen erlischt.
  • Seite 7: Montageanleitung

    Das Gehäuse darf nur nach vorheriger Netztrennung geöffnet werden. Die SOMFY-Mastercontrol II kann, von der werkseitigen Einstellung abweichend, in ihren Konfiguration Funktionen objektbezogen konfiguriert werden. Die Konfiguration kann an den entspre- chenden DIL-Schaltern (1 x Zentralblock, je 1 x Fassadenblock) auf der Bedienplatine der Funktionen durchgeführt werden.
  • Seite 8 Konfigurationsmöglichkeiten Zentralblock ( 1x ) (werkseitige Einstellung) (mögliche Funktionsänderung) DIL-Schalter 1, Betriebsart Standardbetrieb Service- und Demonstrationsbetrieb Display: Mastercontrol II Display:: „Kurz-Zeiten!“ ca. Ansprech-/Verzögerungszeiten ca. Ansprech-/Verzögerungszeiten – Wind: 4 oder 11 sec./12 min. – Wind: 3 sec./10 sec. – Regen: 3 sec./1 sec.
  • Seite 9 SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung Konfigurationsmöglichkeiten Fassadenblock ( 4x ) (werkseitige Einstellung) (mögliche Funktionsänderung) DIL-Schalter 1, Sonnenautomatik – AB-Befehl bei Sonneneinstrahlung – AB-Befehl bei Sonneneinstrahlung 1x pro Tag – AUF-Befehl bei Schatten oder Bewölkung – keine weiteren Fahrbefehle durch die Sonnenautomatik –...
  • Seite 10 SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung – Anwendung für Sichtschutzanlagen: Uhr AB-Befehl abends wird als AUF-Befehl ausgegeben Jalousien morgens AUF mit Freigabe der Sonnenauto- und die Sonnenautomatik gesperrt. Bei Bedarf kann die- matik, abends AB und Abschalten der Sonnenauto- ser Schaltbefehl durch die Dämmerungsautomatik hin- matik.
  • Seite 11: Inbetriebnahme

    SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung Nach Anlegen der Netzspannung startet die SOMFY-Mastercontrol II für 4 Sekunden ein Inbetriebnahme Testprogramm: – alle Ausgänge der Rückmeldungen erst gleichzeitig – dann einzeln nacheinander aktiv – alle LED´s im Bedienfeld spaltenweise aktiv – im Display wird nacheinander angezeigt: MASTERCONTROL II INITIALISIERUNG, VERSION 2.08...
  • Seite 12: Ändern Der Werte

    – Beide Tasten AUF + AB --> Ursprungswert Nach Abschluß aller gewünschten Änderungen muß die SET-Taste zum Abspeichern nochmals gedrückt werden. Die SOMFY-Mastercontrol II schaltet wieder vom Eingabe- Modus in den Normalbetrieb zurück. Erfolgt im Eingabe-Modus für 18 Sekunden keine Eingabe, wird automatisch ohne Speichern in den Normalbetrieb zurückgekehrt.
  • Seite 13 SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung Laufzeit für Jalousien einstellen Menü-Taste AB nochmals drücken ==> Eingabe der Laufzeit für Fassade 1 wird ange- zeigt mit den Zentraltasten die Laufzeit für Fassade 1 einstellen Menü-Taste RECHTS drücken ==> Eingabe der Laufzeit für Fassade 2 einstellen Einstellung für Fassaden 3 und 4 identisch durchführen...
  • Seite 14: Manuelle Bedienung

    SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung Einstellung für die anderen Fassaden identisch durchführen SET-Taste drücken (nicht WIND-SET) ==> beendet den Eingabe-Modus, der Normal- betrieb wird aktiviert Einstellen des Helligkeitswertes der Sonnenautomatik Zur Überprüfung des Sonnenfühleranschlusses kann das Poti Sonne auf Linksanschlag gedreht werden.
  • Seite 15: Diagramm Zur Werteeingabe

    SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung Diagramm zur Werteeingabe Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten! Maße in mm.
  • Seite 16 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten! Maße in mm.
  • Seite 17: Anschlussplan

    SOMFY-Mastercontrol II Montage- und Gebrauchsanweisung Anschlussplan Mastercontrol II Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten! Maße in mm.
  • Seite 18 Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten! Maße in mm.
  • Seite 19: Technische Daten

    Betriebsspannung 230 V (+/- 10%)/ 50Hz Technische Gesamtausgangsleistung 75 VA Daten Ausgangs-Nennsteuerspannung 27 V DC Ausgangs-Gesamtstrom max. 3 A (Steuerleitung, Windfühler und Rückmeldungen) Ausgangsleistung Windfühlerheizung je Windfühler 0,6 A/24 V DC (bei mehreren Windfühlern separates Netzteil einsetzen) Ausgangsleistung Rückmeldungen je Ausgang 50 mA/24 V DC Ausgangsleistung Rückmeldungen aller Ausgänge max.
