Montage-
anleitung
Konfiguration
der Funktionen
SOMFY-Mastercontrol II
Montage- und Gebrauchsanweisung

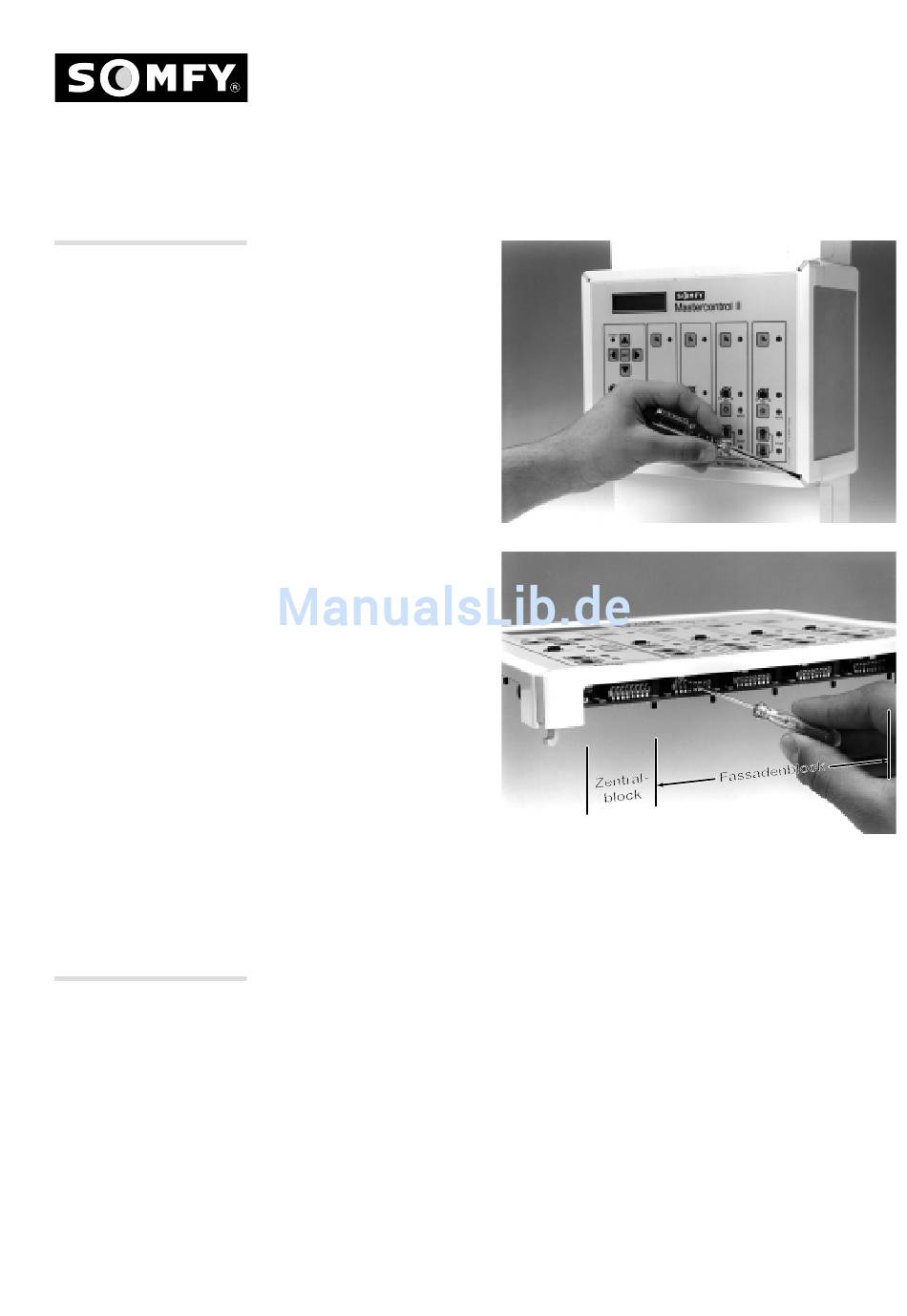

Die SOMFY-Mastercontrol II
wird in einem Elektronik-
Gehäuse ausgeliefert. Zum
Lieferumfang gehören vier
Außenbefestigungslaschen
für die Wandmontage. Das
Kunststoffgehäuse bietet die
Möglichkeit, in der oberen
und unteren Abdeckung PG-
Verschraubungen zur Ein-
führung der Kabel anzubrin-
gen.
Die Installation der
SOMFY-Mastercontrol II
darf nur durch Fachperso-
nal nach gültigen VDE-
Richtlinien, insbesondere
unter Beachtung der DIN
VDE 0700/0100 und den
Vorschriften der örtlichen
EVU und UVV durchgeführt
werden.
Die Montage ist nur in
trockenen Räumen erlaubt.
Der Anschluss erfolgt ent-
sprechend den Anschluss-
plänen.
Das Gehäuse darf nur nach
vorheriger Netztrennung
geöffnet werden.
Die SOMFY-Mastercontrol II kann, von der werkseitigen Einstellung abweichend, in ihren
Funktionen objektbezogen konfiguriert werden. Die Konfiguration kann an den entspre-
chenden DIL-Schaltern (1 x Zentralblock, je 1 x Fassadenblock) auf der Bedienplatine
durchgeführt werden. Die Konfiguration der Windansprechzeit erfolgt durch zwei DIL-
Schalter, die sich direkt auf der Leiterplatte befinden (siehe Anschlussplan).
Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten! Maße in mm.
