2.3 Bildschirmanzeige
Die Temperatur-
messpunkte Cursor 1 und
Cursor 2 sowie ihre
Temperatur-
werte
Icons zu den Schnelltastenbezeichnungen
ACHTUNG: Der kalibrierte Ausgabetemperatur entspricht der Abbildung neben der
Messpunktanzeige: Die Temperaturskala und die Anzeigefarben sind lediglich Indikatoren
2.4 Theorie und Vorbemerkungen
Radiometrie
Jedes Objekt, welches über dem absoluten Nullpukt liegt, strahlt Wärme in Form von Infrarotstrahlung ab. Je
höher die Temperatur eines Objektes, desto intensiver ist die von Ihm abgegebene Infrarotstrahlung.
Die Temperatur von Objekten innerhalb der grünen Cursorfläche wird auf dem oberen Rand des LCD
Bildschirmes der Wärmebidlkamera angegeben.
Achtung: Die Temperatur von Objekten innerhalb des grünen Cursorfläche (Pixel) könnte
punktuell wärmer sein als der angegebene Temperaturwert.
Emissionsfaktor und reflektierender Hintergrund
Der Emissionsfakor ist das Verhältnis der abgestrahlten Energie eines Objektes zur abgestrahlten Energie
eines perfekten Strahlers bzw. schwarzen Körpers bei gleicher Temp.
•
Ein schwarzer matter Körper hat einen Emissionsfaktor von 1.
•
Andere Objekte haben immer ein Emissionsvermögen kleiner als 1
•
Die Emissionswerte liegen zwischen 0 ( stark reflektierender Körper) und 1 ( idealerweise schwarze
und matte Oberfläche)
Die Messgenauigkeit nimmt mit abnehmendem Emissionsfaktor stark ab, daher ist der unterste auswählbare
Emissionsfaktor auf 0,2 begrenzt. Eine Tabelle mit verschiedensten Materialen und den zugehörigen
Emissionsfaktoren ist im Kapitel 8 zu finden
Achtung:
gemessenen Temperatur
Der voreingestellte Emissionsfaktor ist 1.0. Der ausgewählte Emissionsfaktor und die Hintergrundtemperatur
werden auf dem oberen Rand des LCD Bildschirmes der Wärmebidlkamera angezeigt.

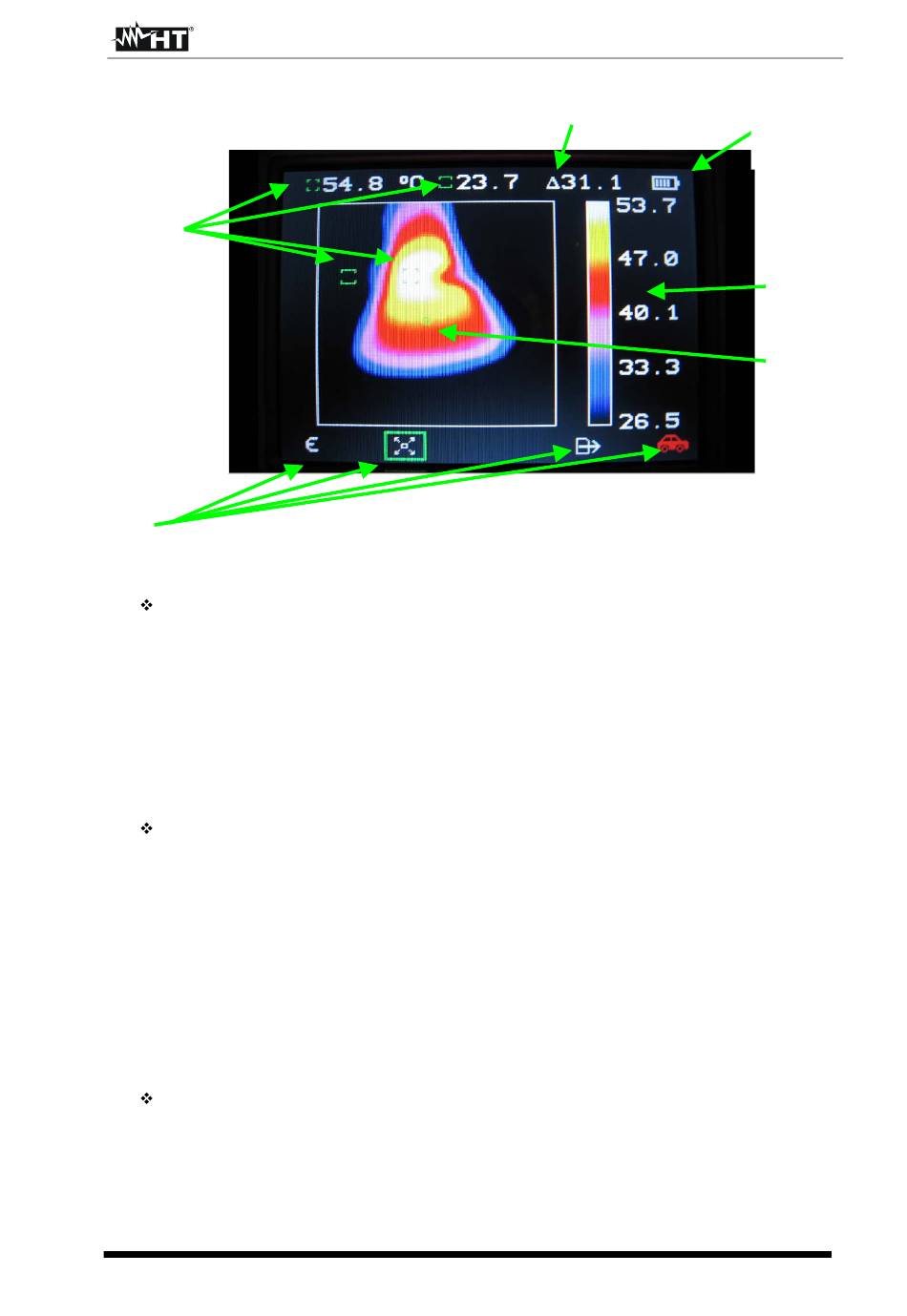

Abbildung 7 Bildschirmanzeigeelemente
Objekte mit geringer Emissivität können wärmer sein als die mit der HT1016
Temperaturdifferenz (∆)
zwischen Cursor 1 und Cursor2
DE - 5
HT1016
Batterie-
standsanzeige
Temperature scale
with the maximum &
minimum
values of the span.
Der mittlere grüne
Kreis, auf den der
Laser-Pointer in einer
Entfernung von 1,5 m
ausgerichtet wird.
