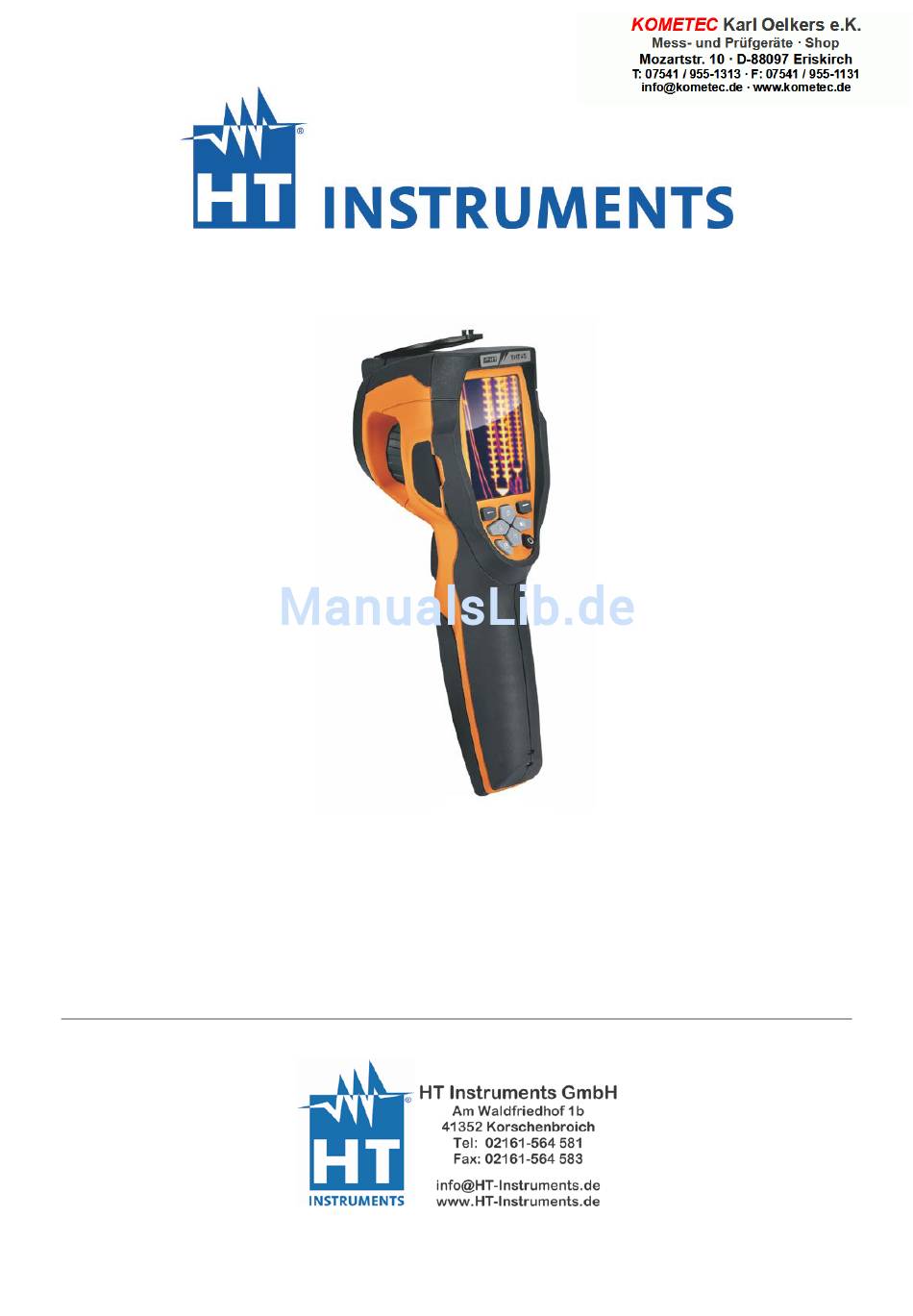

- Seite 1 THT46 Wärmebildkamera Bedienungsanleitung Copyright HT 2011 Ausführung DE 1.00 - 2014...
- Seite 2 Copyright HT 2014 Version DE 1.00 - 2014...
-
Seite 3: Inhaltsverzeichnis
Inhalt: SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ............2 Während des Gebrauchs ......................... 3 Nach dem Gebrauch ........................3 ALLGEMEINE BESCHREIBUNG .................... 3 VORBEREITUNG ZUM GEBRAUCH ..................4 Vorbereitende Prüfung ........................4 Versorgung des Messgerätes ......................4 Kalibrierung ............................4 Lagerung ............................4 NOMENKLATUR ........................ -
Seite 4: Sicherheitsvorkehrungen Und -Verfahren
THT45 1 SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Geräts müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 5: Während Des Gebrauchs
THT45 WÄHREND DES GEBRAUCHS WARNUNG • Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Messgerät beschädigen und eine Gefahr für den Anwender darstellen. • Benutzen Sie das Gerät nur in den Temperatur-Bereichen, die im Absatz § 8.1.1 angegeben sind. NACH DEM GEBRAUCH Sobald alle Messungen beendet sind, schalten Sie das Gerät aus. -
Seite 6: Vorbereitung Zum Gebrauch
THT45 3 VORBEREITUNG ZUM GEBRAUCH VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Alle möglichen Vorkehrungen sind getroffen worden, damit das Gerät unbeschädigt ausgeliefert wird. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 7: Nomenklatur
THT45 4 NOMENKLATUR BESCHREIBUNG DES GERÄTES Abb. 1: Beschreibung der Vorder- und Rückseite des Gerätes LEGENDE: LCD-Anzeige Funktionstasten Löcher für Handschlaufe Linsen-Schutz-Kappe Eingebaute visuelle Foto-Kamera Laserpointer Integrierte Power Leuchte Linse mit IR Sensor Gewindeloch für Stativhalterung 10 Trigger Taste (T) 11 Batteriefach-Abdeckung DE - 5... - Seite 8 THT45 Abb. 2: Gerätebeschreibung - Seite LEGENDE: 12 Manueller Fokus für die Linse 13 Trigger Taste (T) 14 Eingangs-/Ausgangsanschlüsse des Gerätes Abb. 3: Beschreibung der Ein-/Ausgänge des Gerätes LEGENDE: 15 LED-Anzeige des Batterieladezustandes 16 Eingang zum Anschluss von AC Adapter/Batterieladegerät 17 Audio-Eingang zum Anschluss von Mikrofon/Kopfhörer 18 HDMI Video-Ausgang 19 USB Ausgang...
- Seite 9 THT45 Abb. 4: Beschreibung des Batteriefachs des Messgerätes LEGENDE: Innenseite des Batteriefachs Batterieplatz Sitz und Sperr-/Lösemechanismus der Mikro-SD-Karte Mikro-SD-Karte DE - 7...
-
Seite 10: Beschreibung Der Funktionstasten
THT45 BESCHREIBUNG DER FUNKTIONSTASTEN Das Gerät hat 8 Funktionstasten, entsprechend angegeben als und eine Trigger-Taste “T” mit mehrfachen Funktionen. 4.2.1 Das Gerät ein-/ausschalten Drücken Sie die Taste zum Einschalten des Gerätes. Nach ungefähr 10 Sekunden internem Autotest zeigt das Gerät die normale Messbildschirmseite. Drücken und halten Sie die Taste ungefähr 2 Sekunden lang zur Ausschaltung des Gerätes. -
Seite 11: Anweisungen Zum Gebrauch
THT45 5 ANWEISUNGEN ZUM GEBRAUCH BESCHREIBUNG DES HAUPTBILDSCHIRMES Das Gerät zeigt die folgende Information auf dem Display an: Abb. 5: Hauptschnittstelle des Geräts Unten wird die Bedeutung der Symbole auf dem Display erklärt. Symbol Beschreibung Mikro-SD-Karte im Gerät E=0.95 Eingestellter Wert der Emissivität des Gegenstands °C Angabe der Messeinheit der Temperatur Zugang zu den Funktionen des Hauptmenüs... -
Seite 12: Einstellung Des Abstands Vom Gegenstand In Fusion Anzeige
THT45 1. Rahmen Sie den zu messenden Gegenstand ein (siehe Abb. 6 – Linke Seite) und drücken Sie die Taste sooft wie Sie das Bild zoomen möchten. Jedes mal, wenn Sie die Taste drücken, zoomen Sie das Bild um 10% heran. Das Gerät gibt den Wert des Zooms auf der Oberseite des Displays an (siehe Abb. -
Seite 13: Beschreibung Des Hauptmenüs
THT45 BESCHREIBUNG DES HAUPTMENÜS Wenn Sie die Taste drücken, zeigt das Gerät das folgende Hauptmenü, der den Zugang zu den internen Funktionen ermöglicht: Abb. 7: Hauptmenü des Geräts Menü Messung definiert die Auswahl der Cursor, die bei der Messung verwendet werden können (max. -
Seite 14: Menü Einstellung
THT45 5.2.1 Menü Einstellung Wählen Sie “Einstellen” mit der oder Taste und drücken Sie “Auswählen” oder drücken Sie die Taste: Auf diese Weise treten Sie ins Untermenü ein, wo es möglich ist, die Werte der Systemparameter einzustellen. Abschnitt “Sprache” 1. Wählen Sie “Sprache” mit den oder Tasten aus und drücken Sie die Taste. - Seite 15 THT45 2. Benutzen Sie die oder Tasten zur Auswahl des Messbereiches unter den Optionen °C, °F oder °K. 3. Drücken Sie die Taste “Auswählen” zur Bestätigung oder “Schließen” zur Quittung ohne Speicherung. Abschnitt “Default Einstell.” In diesem Abschnitt können Sie die Default-Bedingungen des Geräts wiederherstellen. 1.
- Seite 16 THT45 Abschnitt “Datum/Uhrzeit” In diesem Abschnitt kann man das Datum/die Uhrzeit des Geräts einstellen. 1. Wählen Sie “Datum/Uhrzeit” mit den oder Tasten aus und drücken Sie die Taste. Die Bildschirmseite Abb. 11 – Rechte Seite erscheint im Display. Abb. 11: Einstellung von Datum und Uhrzeit des Geräts 2.
- Seite 17 THT45 2. Die Informationen (Modell, Seriennummer, interne Version der Firmware, Datum der letzten Kalibrierung und restlicher Speicherplatz auf der Mikro-SD-Karte) erscheinen im Display. 3. Drücken Sie “Schließen” um zur vorherigen Bildschirmseite zurückzukehren. Abschnitt “Ausrichtung” In diesem Abschnitt können Sie den Abstand zwischen der Linse und dem Gegenstand definieren, auf den sich das Gerät bei der “Fusion”...
- Seite 18 THT45 Abb. 14: Einstellung des Ausrichtungsabstands 2. Benutzen Sie die oder Tasten zur Auswahl der Zeit der Auto Power Off Funktion unter den Optionen OFF, 5min, 10min oder 30min. 3. Drücken Sie die Taste “Auswählen” zur Bestätigung oder “Schließen” zur Quittung ohne Speicherung.
-
Seite 19: Menü Messung
THT45 5.2.2 Menü Messung In diesem Abschnitt können Sie die Anzeige der 3 verfügbaren Messcursor unabhängig aus- und abwählen. Die Wärmebildkamera verfügt über: 1 x Cursor (Punkt) der sich fest in der Mitte des Displays befindet 1 x dynamischer Cursor, der die Temperatur vom heißesten Punkt des Bildes anzeigt ... -
Seite 20: Menü Emissivität
THT45 5.2.3 Menü Emissionsfaktor In diesem Abschnitt können Sie die Werte der Parameter Emissivität und Reflektierte Temperatur einstellen, die für eventuelle Korrekturen der vom Gerät durchgeführten Temperaturmessung notwendig sind. Parameter Emissionsfaktor Für die Ausführung genauer Temperaturmessungen ist es wichtig, den korrekten Emissions-Wert (ε) zu definieren, welcher die Fähigkeit eines Körpers darstellt, Infrarot- Strahlung auszusenden, entsprechend der Oberfläche des zu messenden Gegenstandes. - Seite 21 THT45 Einstellung der Emissivität 1. Wählen Sie “Emissivität” mit den oder Tasten aus und drücken Sie die Taste. Die Bildschirmseite Abb. 17 – Mitte erscheint im Display. Abb. 17: Einstellung der Emissivität des Geräts 2. Benutzen Sie die oder Tasten zur Auswahl von “Emissivität” und drücken Sie die Taste.
-
Seite 22: Menü Bild
THT45 2. Drücken Sie “Auswählen” zur Aktivierung der Einstellung des Wertes der reflektierten Temperatur. Benutzen Sie die oder Tasten zur Einstellung des gewünschten Wertes der reflektierten Temperatur. 3. Drücken Sie “Schließen” um zur vorherigen Bildschirmseite zurückzukehren. 5.2.4 Menü Bild In diesem Abschnitt können Sie den Anzeigemodus der IR und visuellen Bilder im Display auswählen. -
Seite 23: Menü Palette
THT45 5.2.5 Menü Palette In diesem Abschnitt können Sie den Typ der Farbpalette auswählen, die dem IR Bild zugeordnet werden kann. 1. Wählen Sie “Palette” mit den oder Tasten aus und drücken Sie die Taste. Die Bildschirmseite Abb. 21 – Rechte Seite erscheint im Display. Abb. -
Seite 24: Einstellung Des Bildes
THT45 3. Drücken Sie “Auswählen” oder die Taste, um die Operation zu bestätigen und zurück zur vorherigen Bildschirmseite zurückzukehren, oder “Schließen”, um die Funktion ohne Änderungen zu Verlassen. 5.2.7 Einstellung des Bildes In diesem Abschnitt können Sie den Einstellmodus der Temperatur auswählen, die dem im Display eingerahmten Bild entspricht ist. -
Seite 25: Speicherung Von Bildern Im Display
THT45 WARNUNG Modus Automatisch (Auto) die Mindest- und Höchstwerte der Temperatur des eingerahmten Gegenstands und die der Farbpalette assoziiert sind werden automatisch vom Gerät eingestellt und ändern sich dynamisch. Diese (Default-)Option, die in meisten Fällen anwendbar ist, ermöglicht eine optimale Anzeige des IR Bildes, wenn Temperaturen innerhalb des Bildes gleichmäßig verteilt sind. -
Seite 26: Aufruf Und Löschen Von Bildern Und Videos Im Display
THT45 Abb. 25: Videoaufzeichnung 5. Sprechen Sie ins Mikrophon für die gewünschte Zeit. 6. Drücken Sie die T (Trigger) Taste nochmals, um die Videoaufzeichnung zu unterbrechen. Das Video wird automatisch in der Mikro-SD-Karte gespeichert. AUFRUF UND LÖSCHEN VON BILDERN UND VIDEOS IM DISPLAY Das Gerät ermöglicht den Aufruf und das Abspielen im Display jedes Bildes/Videos, das in der Mikro-SD-Karte gespeichert ist. -
Seite 27: Abspielen Eines Videos Im Display
THT45 Abb. 27: Bilder oder Videos im Display löschen 6. Wählen Sie die Option “Löschen” aus und drücken Sie “Ok”, um das ausgewählte Bild/Video zu löschen. 7. Wählen Sie die Option “Alles löschen” aus und drücken Sie “Ok”, um den gesamten Inhalt der Mikro-SD-Karte zu löschen. -
Seite 28: Verwendung Des Gerätes
THT45 VERWENDUNG DES GERÄTES Für eine typische Verwendung des Geräts, richten Sie sich bitte nach folgendem Verfahren: 1. Drücken Sie die “ ” Taste und schalten Sie damit das Gerät aus. Nach ungefähr 20 Sekunden internen Autotest zeigt das Gerät die normale Messbildschirmseite. Das Gerät zeigt einen Begrüßungsbildschirm wie in der Abb. - Seite 29 THT45 Das Verhältnis von D (Entfernung vom Gegenstand) / zu S (Oberfläche des Gegenstands) bei Einsatz einer 9mm Linse wird hier unten veranschaulicht. Abb. 31: Veranschaulichung vom Verhältnis D/S des Geräts In der Abbildung ist der IFOV Parameter anschaulich dargestellt. (IFOV = Instant Field Of View = geometrische Auflösung des Geräts = Größe eines einzelnen Pixels des IR Sensors).
-
Seite 30: Übertragung Der Bilder/Videos Auf Einen Pc
THT45 ÜBERTRAGUNG DER BILDER/VIDEOS AUF EINEN PC Das Gerät ermöglicht die Abspeicherung der Bilder/Videos auf der mitgelieferten externen Mikro-SD-Karte und die Übertragung von diesen Daten auf einen PC mithilfe des mitgelieferten USB-Kabels. Verfahren Sie wie folgt: 1. Stecken Sie die Mikro-SD-Karte in den entsprechenden Sitz im Batteriefach ein (siehe Abb. -
Seite 31: Anzeige Eines Bildes Auf Dem Pc In Echtzeit
THT45 5.7.1 Anzeige eines Bildes auf dem PC in Echtzeit Das Gerät ermöglicht die Echtzeit-Anzeige auf dem PC vom Bild im Display. Zur Verwaltung dieser Operation gehen Sie wie folgt vor: 1. Verbinden Sie das USB-Kabel mit dem Gerät (siehe Abb. 2 – Teil 19) und an den PC. Die folgende Bildschirmseite (siehe Abb. -
Seite 32: Verwendung Der Thtlink Software
THT45 6 VERWENDUNG DER THTLINK SOFTWARE Die “THTLink” Software kann auch für die Analyse der auf der Mikro-SD-Karte gespeicherten Bilder verwendet werden. MINIMALE SYSTEM-ANFORDERUNGEN Hardware: Pentium IV RAM Speicher: 512MB Ausgangsschnittstelle: USB Anschlüsse oder SD-Karten-Leser CD-ROM Leser: vorhanden Bildschirm-Auflösung: 800x600 Betriebs-System: Windows XP oder höher Software-Anwendungen: Microsoft .Net Framework 2.0 oder höher... -
Seite 33: Wartung Und Pflege
THT45 7 WARTUNG UND PFLEGE ALLGEMEINE INFORMATIONEN 1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. -
Seite 34: Zubehör
THT45 ZUBEHÖR 7.5.1 Mitgeliefertes Zubehör • Integrierte Fokuslinse • Wiederaufladbare Li-ION Batterie, 3.7V 2000mAh • AC/DC 100-240V/5V Adapter + Universalstecker • Mikro-SD-Karte, 8GB • USB Kabel • HDMI Videokabel • Kopfhörer • Handschlaufe • CD-ROM mit Windows Software THTLink • Kalibrierzertifikat ISO9000 •... -
Seite 35: Technische Daten
THT45 8 TECHNISCHE DATEN Bereich Empfindlichkeit Genauigkeit Auflösung Frequenz des Bildes -20°C ÷ 350°C <0.1°C@30°C ±2%rdg oder ±2°C 160x120pxl 50Hz Allgemeine Spezifikationen Typ des IR Sensors UFPA (160x120pxl , 25µm) 8 ÷14µm Spektrum-Antwort: Sichtfeld (FOV) / Linse: 25° x 19° / 9mm IFOV (@ 1m): 2.78mrad Scharfstellung:... -
Seite 36: Service
THT45 9 SERVICE GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben. - Seite 37 THT45 DE - 35...
