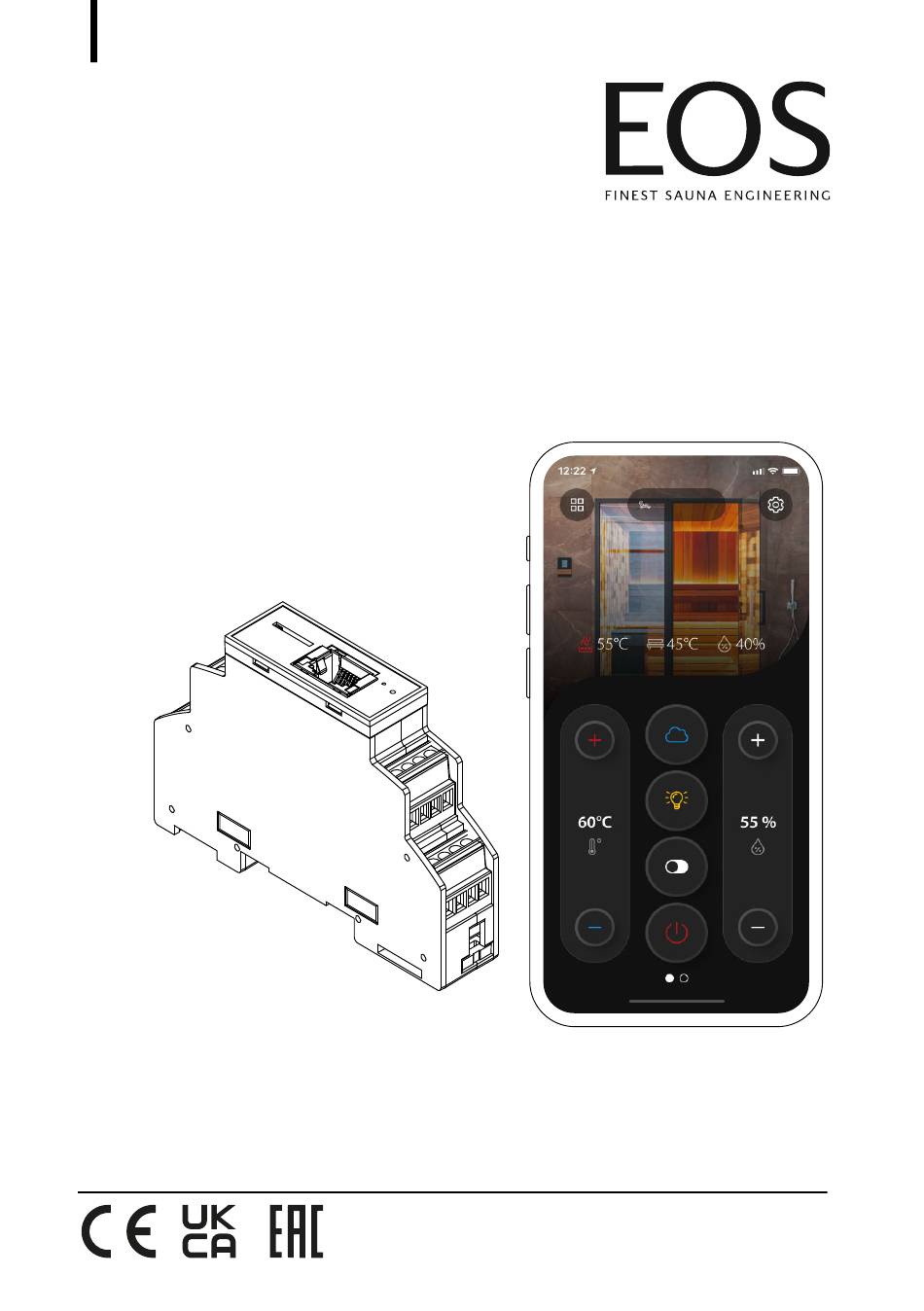

- Seite 1 SBM-App Modul für EOS Spa Control App Name My sauna Montage- und Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 5272 Stand: 42/24...
- Seite 2 Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel ≤ ≥ Kleiner gleich, größer gleich Revisionsübersicht Datum Version Beschreibung 14.10.2024 01.10 Korrekturen und Neuerungen 20.12.2021 01.00 Ersterstellung DE-2 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 3 Sauna im Bi-O-Betrieb bedienen ............. DE-23 Dampfbad bedienen................DE-24 Infrarot-Kabine bedienen ..............DE-25 Römisches Bad bedienen ..............DE-26 Einstellungen ändern................DE-27 Kabinen ..................... DE-28 4.9.1 Kabine hinzufügen ............... DE-28 4.9.2 Kabine trennen ..............DE-28 4.9.3 Kabine auswählen..............DE-28 SBM-App Modul - Montage- und Gebrauchsanweisung DE-3...
- Seite 4 4.10 Profile ......................DE-29 4.10.1 Profil hinzufügen ..............DE-29 4.10.2 Profil auswählen..............DE-30 4.11 Störungen – Fehlerbeseitigung............DE-31 5 Allgemeine Servicebedingungen ............DE-32 6 Entsorgung ......................DE-35 DE-4 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 5 Medien in der Umgebungsluft und sonstiger Bewitterung ausgesetzt werden. Ebenso sind übermäßige Kälteeinwirkung und intensive Son- neneinstrahlung zu vermeiden. Bei erhöhter Gefahr einer mechanischen Beschädigung ist das Gerät davor entsprechend zu schützen. SBM-App Modul - Montage- und Gebrauchsanweisung DE-5...
- Seite 6 Auf Öfen abgelegte Gegenstände können sich ent- zünden und zu Bränden führen. Bei Betrieb mit Zeitvorwahl oder durch Fernwir- ken einen Abdeckschutz am Ofen anbringen oder eine geeignete Sicherheitseinrichtung installieren (z.B. Abschaltwippen, EOSafe). DE-6 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 7 Fähigkeiten nur unter Aufsicht gestartet werden oder wenn sie zuvor unterwiesen wurden und die resultierenden Gefahren verstehen. Kinder sowie nicht unterwiesene Personen dürfen keine Reini- gungs- und Wartungsarbeiten ausführen. SBM-App Modul - Montage- und Gebrauchsanweisung DE-7...
- Seite 8 Sicherheitshinweise zu Schäden am Gerät führen kann. Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. DE-8 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 9 Identifikation Identifikation Das SBM-App Modul wird in Verbindung mit der EOS Spa Control App zur Fernbedienung ausgewählter Funktionen in Sauna-, Infrarot- und Dampf- bad-Kabinen eingesetzt. Gesamtansicht A Gehäuse C Pairing LED B Ethernet-Anschluss D Pairing-Taste Lieferumfang Im Lieferumfang sind folgende Teile enthalten: ...
- Seite 10 Identifikation Typenschild Das Typenschild ist an der Seite des SBM-App Moduls angebracht. SBM App Modul EOS Saunatechnik GmbH Schneiderstriesch 1 D-35759 Driedorf HWID: FFFF2D00FFFFFFFF9448454E2000158001 A Hersteller E Produktbezeichnung B Hardware ID F Herstelleradresse C MAC-Adresse G Herstelllungsland D CE-Kennzeichnung DE-10...
- Seite 11 EmoTec-Serie (ab Firmware R4.00), EmoStyle- / Infra- Steuergeräte Style-Serie (ab Firmware R4.00), EmoTouch 3-Serie (ab Firmware R2.33) 1 x EOS Saunabus (RJ12 Stecker 6P6C) Anschlüsse 1 x 10/100 BaseT Ethernet RJ45 Buchse geschirmt 24 V DC über EOS Sauna-Bus-Kabel Spannungsversorgung <...
- Seite 12 Identifikation Voraussetzungen für Betrieb und Lagerung Das SBM-App Modul ist ausschließlich für die Montage außerhalb von Sauna-, Infrarot- und Dampfbad-Kabinen vorgesehen. Die folgenden Umgebungsbedingungen müssen am Montageort erfüllt sein: Raumtemperatur bei Betrieb -10 °C bis 40 °C Lagertemperatur -20 °C bis 60 °C ...
- Seite 13 übermäßige Kälteeinwirkung und intensive Sonneneinstrahlung zu vermeiden. Bei erhöhter Gefahr einer mechanischen Beschädigung ist das Gerät davor entsprechend zu schützen. Das SBM-App Modul ist nicht für Installationen auf einer Höhe über 2000 m (6.562 ft) geeignet. *Fernwirken = Einstellen, Steuern und/oder Regeln eines Gerätes durch einen Befehl, der außerhalb der Sichtweite eines Gerätes vorgenommen...
- Seite 14 Die Betriebs-, Wartungs- und Instandhaltungsvorgaben werden nicht eingehalten. Der Betrieb erfolgt durch Kinder unter 8 Jahren. Der Betrieb erfolgt durch Kinder ab 8 Jahren oder Personen mit einge- schränkten geistigen Fähigkeiten und ohne gründliche Einweisung. DE-14 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 15 Montage und Installation Montage und Installation In diesem Kapitel wird gezeigt, wie das SBM-App Modul montiert und ein- gerichtet wird. HINWEIS Sachschaden durch falschen Montageort Witterungsbedingungen führen zu Kondensatbildung im Gehäu- se des SBM-App Moduls und zerstören die Leitungen und Plati- nen.
- Seite 16 Standard-Ethernet-Kabel (RJ45) Kompatibles Steuergerät Internetzugangspunkt (Router / DSL-Modem) Das SBM-App Modul ist für die Montage auf einer Hutschiene konzipiert und kann entweder neben dem Leistungsteil des Steuergerätes (empfoh- len) oder neben dem Internetzugangspunkt (Router / DSL-Modem) mon- tiert werden.
- Seite 17 LED unterhalb des Ethernet-Anschlusses dauerhaft grün aufleuchtet. Die linke LED unterhalb des Ethernet-Anschlusses blinkt bei Netz- werkaktivität grün. EOS Spa Control App im App Store (iOS) oder Play Store (Android) her- unterladen und auf Mobilgerät installieren. EOS Spa Control App öffnen.
- Seite 18 Montage und Installation Individuelle MAC-Adresse des SBM-App Moduls eintragen. Sie finden die MAC-Adresse auf dem Typenschild des SBM-App Mo- duls. Siehe2.3 Typenschild, DE-10 Pairing starten » auswählen. Dünnen Gegenstand (z.B. Büroklammer) bereithalten. DE-18 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 19 Montage und Installation Innerhalb von 60 Sekunden die Pairingtaste am SBM-App Modul mit ei- nem dünnen, spitzen Gegenstand für ca. 2 Sekunden gedrückt halten. Wenn die Pairingtaste zu kurz oder zu lang gedrückt gehalten wird, kann das Pairing fehlschlagen. Nach dem Loslassen der Pairing Taste leuchtet die Pairing LED kurz rot auf.
- Seite 20 Montage und Installation Weiter » auswählen. Name für Sauna vergeben. Später können weitere Kabinen hinzugefügt werden. Zur Steuerung » auswählen um Installation abzuschließen. DE-20 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 21 Bei Sauna- und Dampfbad-Kabinen schaltet die Steuerung in das Trocknungsprogramm. Die Dauer des Trocknungsprogramms kann am Bedienteil eingestellt werden (Werkseinstellungen: 30 Minuten). Nach Ablauf des Trocknungsprogramms schaltet die Steuerung ab. Um Trocknungsprogramm vorzeitig zu beenden: Abfrage bestätigen. SBM-App Modul - Montage- und Gebrauchsanweisung DE-21...
- Seite 22 K Licht ein- / ausschalten D Höhere Temperatur einstellen L Feuchte (Soll-Wert) E Temperatur (Soll-Wert) M Potential freien Kontakt ein- / aus- F Niedrigere Temperatur einstellen schalten G Ausgewähltes Profil N Heizvorgang beenden H Einstellungen O Seitenanzeige DE-22 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 23 Temperatur (Soll-Wert) O Potentialfreien Kontakt ein- / aus- F Niedrigere Temperatur einstellen schalten G Ausgewähltes Profil P Heizvorgang beenden H Einstellungen Q Niedrigere Feuchte einstellen Banktemperatur (falls vorhanden) R Seitenanzeige J Feuchte (Ist-Wert) SBM-App Modul - Montage- und Gebrauchsanweisung DE-23...
- Seite 24 G Einstellungen B Benennung Kabine H Licht ein- / ausschalten C Temperatur (Ist-Wert) Potentialfreien Kontakt ein- / aus- D Höhere Temperatur einstellen schalten E Temperatur (Soll-Wert) J Heizvorgang beenden F Niedrigere Temperatur einstellen DE-24 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 25 Bedienung Infrarot-Kabine bedienen A Übersicht Kabinen Niedrigere Temperatur einstellen B Benennung Kabine G Einstellungen C Temperatur (Ist-Wert) H Licht ein- / ausschalten D Höhere Temperatur einstellen Heizvorgang beenden Temperatur (Soll-Wert) J Seitenanzeige SBM-App Modul - Montage- und Gebrauchsanweisung DE-25...
- Seite 26 Bedienung Römisches Bad bedienen A Übersicht Kabinen Potentialfreien Kontakt ein- / ausschalten B Benennung Kabine Heizvorgang beenden C Verbleibende Zeit G Einstellungen D Licht ein- / ausschalten DE-26 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 27 Bedienung Einstellungen ändern A Kabinenname ändern F Datenschutzhinweise B Profile bearbeiten G Impressum C MAC-Adresse SBM-App Modul H Kabine trennen D Firmware Version SBM-App Modul Einstellungen schließen E App Version SBM-App Modul - Montage- und Gebrauchsanweisung DE-27...
- Seite 28 Bedienung Kabinen 4.9.1 Kabine hinzufügen Sie können die Funktionen von bis zu 8 Kabinen über die EOS Spa Control App steuern Jede Kabine benötigt ein eigenes SBM-App Modul. auswählen. Kabine hinzufügen » auswählen. Hinweis für EmoTouch 3 Systeme mit Mehrkabinensteuerung: Für jede Kabine ab Adresse 2 muss ein eigenes SBM-App Modul mit der entsprechend programmierten Kabinen-ID angeschlossen werden.
- Seite 29 Sie können bis zu vier individuelle Profile mit voreingestellten Werten erstellen. Die einstellbaren Werte sind vom Kabinentyp abhängig. auswählen. Unter Profile ein gewünschtes Profil auswählen. Profilname vergeben. Symbol auswählen. Verdampfer ein- / ausschalten: Temperatur einstellen: Feuchte einstellen: Speichern auswählen. SBM-App Modul - Montage- und Gebrauchsanweisung DE-29...
- Seite 30 Bedienung 4.10.2 Profil auswählen Auf der Startseite zu Profile blättern Gewünschtes Profil auswählen. DE-30 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 31 App eingestellten geschaltet. Werte werden nicht Das SBM-App Modul ist Internetverbindung des übernommen. nicht mit dem Internet SBM-App Moduls prüfen. verbunden. Das Mobilgerät ist nicht Internetverbindung des mit dem Internet verbun- Mobilgeräts prüfen. den. SBM-App Modul - Montage- und Gebrauchsanweisung DE-31...
- Seite 32 III. Leistungspflichten / Mitarbeit des Auftraggebers Der Auftraggeber hat den Hersteller bei der Durchführung der Serviceab- wicklung kostenfrei zu unterstützen. Im Garantiefall erhält der Auftraggeber die, für den Servicefall notwendi- gen Ersatzteile kostenfrei bereitgestellt. DE-32 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 33 Personen oder durch unsachgemäßen Gebrauch entstanden sind, entfällt ebenfalls der Garantieanspruch. Im Rahmen der Geltendmachung von Garantieansprüchen ist die Seri- ennummer sowie die Artikelnummer zusammen mit der Gerätebe- zeichnung und einer aussagekräftigen Fehlerbeschreibung anzugeben. SBM-App Modul - Montage- und Gebrauchsanweisung DE-33...
- Seite 34 Beanstandungen an unseren Produkten sind bei dem zuständigen Fach- händler anzuzeigen und werden ausschließlich über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. DE-34 Montage- und Gebrauchsanweisung - SBM-App Modul...
- Seite 35 Recycling zugeführt werden. Folgende Materialien fallen an: Altpapier, Pappe Kunststofffolie Schaumstoff Altgerät Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte abgegeben werden. Entsorgungshinweis für gewerbliche Nutzer (nur DE) Weitere Entsorgungshinweise finden Sie unter www.eos-sauna.com/recycling SBM-App Modul - Montage- und Gebrauchsanweisung DE-35...
- Seite 36 Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
