s
QMX3.P37

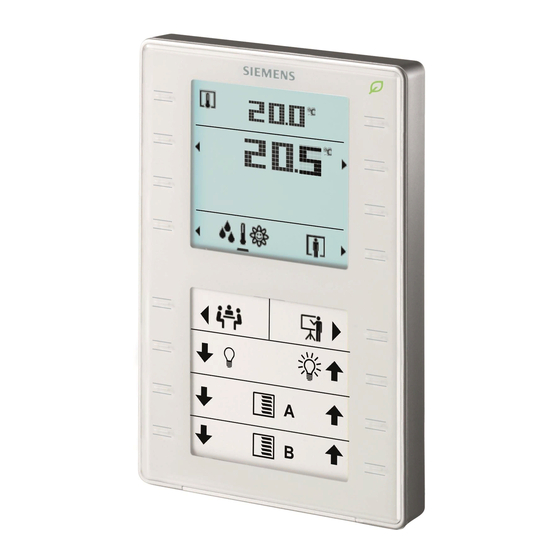

QMX3.P34 / P74
QMX3.P02
QMX3.P70
QMX3.P30
Fühler und Raumbediengeräte für Wandmontage
für KNX/ETS und KNX/ACS
Technische Grundlagen
CM2P1602de_02
Building Technologies
2015-04-28

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens QMX3.P34

  • Seite 1 QMX3.P37 QMX3.P34 / P74 QMX3.P02 QMX3.P70 QMX3.P30 Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS Technische Grundlagen CM2P1602de_02 Building Technologies 2015-04-28...
  • Seite 2: Inhaltsverzeichnis

    6.5.6 Raumluft-Qualitätsregler ................. 37 6.5.7 Geräte-Anzeige-Parameter ..............37 6.5.8 Bedienung und Anzeige: HLK ..............38 6.5.9 Bedienung und Anzeige: Raumfeuchte ........... 38 2 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Inhaltsverzeichnis 2015-04-28...
  • Seite 3 Inbetriebnahme ..................42 ACS Parameterbeschreibung ..............44 7.3.1 Kommunikation ..................44 7.3.2 Universaltemperaturfühler ............... 44 7.3.3 Raumfeuchtefühler .................. 44 7.3.4 Raumluftqualitätsfühler ................44 3 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Inhaltsverzeichnis 2015-04-28...
  • Seite 4: Zu Dieser Dokumentation

    (z.B. mit Symbolen wie ® und ™) der Marken im Interesse der Lesbarkeit verzichtet. Copyright Die Vervielfältigung und Weitergabe dieses Dokumentes ist nur mit Einverständnis der Firma Siemens gestattet und darf nur an autorisierte Personen / Gesellschaften mit spezifischen Fachkenntnissen erfolgen. Qualitätssicherung Die vorliegenden Dokumentationen wurden mit grösster Sorgfalt zusammengestellt.
  • Seite 5: Abkürzungen Und Namenskonventionen

    Ihrem Systemlieferanten · vom Supportteam im Hauptquartier fieldsupport-zug.ch.sbt@siemens.com falls kein lokaler Ansprechpartner bekannt ist Bitte beachten Sie, dass Siemens soweit gesetzlich zulässig keinerlei Haftung für Schäden übernimmt, die durch Nichtbeachtung oder unsachgemässe Beachtung der obigen Punkte entstehen. Abkürzungen und Namenskonventionen Abkürzungen Abkürzung...
  • Seite 6: Geräte

    Merkmale Artikel- nummer Fühler QMX3.P30 S55624-H103 QMX3.P70 S55624-H104 Raum- QMX3.P02 S55624-H107 bedien- geräte QMX3.P34 S55624-H105 QMX3.P74 S55624-H106 QMX3.P37 S55624-H108 Zubehör QMX3.MP1 S55624-H110 Basisplatte für Unterputzdose / Hohlwanddose für Lochdurchmesser 68 mm 20 Stück in einer Verpackung Gerätekombinationen Die Raumbediengeräte sind KNX-zertifiziert und können mit allen geeigneten KNX- Geräten verbunden werden, sofern entsprechende Kommunikationsobjekte in der...
  • Seite 7: Ausführung Und Gerätebestandteile

    Hohlwanddose mit Lochdurchmesser 68 mm. Die Auflage kompensiert den vorstehenden Rand der Hohlwanddose (siehe unter Montage, Seite 13) QMX3.MP1 wird in Packungen à 20 Stück geliefert. Hinweis 7 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Geräte...
  • Seite 8: Service- Und Anschlusselemente

    Aufdruck auf den Geräten vorhanden. Aufdruck auf den Geräten vorhanden. 8 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS...
  • Seite 9: Abmessungen

    Abmessungen 80.5 88.4 26.5 28.2 28.2 9 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Geräte 2015-04-28...
  • Seite 10: Umweltverträglichkeit, Entsorgung

    · Schemata, Kabellisten, Dispositionen, Spezifikationen und Anordnungen des Kunden oder des beauftragten Ingenieurbüros · Vorschriften Dritter wie z.B. von Generalunternehmern oder Bauherren Sicherheit Die elektrische Sicherheit bei Gebäudeautomationssystemen von Siemens beruht im Wesentlichen auf der Verwendung von Kleinspannung mit sicherer Trennung gegenüber Netzspannung. Gerätespezifische Vorschriften KNX-Busspeisung Bei der Planung und Installation von Reglern und Feldgeräten mit KNX-...
  • Seite 11: Hinweise Zur Emv-Optimierung

    Im Allgemeinen haben paarweise verdrillte, ungeschirmte Kabel für gebäudetechnische Anwendungen (inkl. Datenanwendungen) ausreichende EMV Eigenschaften und den Vorteil, dass keine Kopplung zur umgebenden Erde berücksichtigt werden muss. 11 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Sicherheit und EMV-Optimierung...
  • Seite 12: Montage Und Elektrische Installation

    *) Das Installationsrohr muss abgedichtet werden, da sonst warme oder kalte Luft in das Gerät eintreten und eine fehlerhafte Temperaturmessung des internen Fühlers verursachen kann. 12 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies...
  • Seite 13 Hohlwanddose aus, so dass die Platte flach auf der Wand liegt. Die Schaumstoffplatte kann abgezogen werden. Wandmontage Öffnung am Gehäuse ausbrechen und Kabel in Führungsnut legen. 13 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Montage und elektrische Installation...
  • Seite 14 Abstand zur Basisplatte von oben 30 mm / Wand von unten 20 mm, damit das Gerät eingehängt werden kann. 30 mm Demontage / Service 14 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Montage und elektrische Installation 2015-04-28...
  • Seite 15 54 ± 0.15 Etiketten für QMX3.P02, QMX3.P37 Muster-Symbole finden Sie im Etiketten- Template M1602.1 (Download unter www.siemens.com/gamma-td) Information, z.B. zum Montageort des Raumbediengerätes oder zum Raumtyp (freier Text) Etikette einschieben Etikette herausziehen · Beachten Sie die KNX-Vorschriften Installation · Für die KNX-Verkabelung (Topologie, zulässige Kabel und Kabellänge) lesen Sie bitte das Dokument KNX Bus[4].
  • Seite 16: Funktionalität / Einsatz

    Funktionalität / Einsatz Übersicht Funktion Fühler QMX3.P30 QMX3.P70 Raum- QMX3.P02 bedien- geräte QMX3.P34 QMX3.P74 QMX3.P37 16 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Funktionalität / Einsatz 2015-04-28...
  • Seite 17: Verwendungszweck

    – Aktuelle Raum-Temperatur, Aussentemperatur – Aktuelle Raum-Feuchte, Aussenfeuchte – Aktuelle Raum-Luftqualität – Zustand von Fensterkontakten – Anlagenstatus für den Raum, z.B.: Heizen, Kühlen 17 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Funktionalität / Einsatz 2015-04-28...
  • Seite 18: Anzeige-Elemente Und Tasten

    · Anzeige, dass Raumbediengerät vom System gesperrt ist. – Bedienung ist nicht möglich – Nur die Temperatur vom Bus wird angezeigt (oberste Zeile). 18 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Funktionalität / Einsatz...
  • Seite 19: Funktionen

    Kommunikationsobjekt, z.B. Schalter oder Schaltuhr, ein Kommunikationsobjekt, z.B. Schalter oder Schaltuhr, ein- oder ausgeschaltet werden. werden. 19 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Funktionalität / Einsatz...
  • Seite 20: Regelung Und Bedienung

    Regelung und Bedienung Fühler QMX3.P30 QMX3.P70 Raum- QMX3.P02 bedien- geräte QMX3.P34 QMX3.P74 QMX3.P37 Regelfunktionen Die Raumbediengeräte können mittels integrierter Regelfunktionen für Raum- (KNX alle Typen) temperatur, Feuchte und Luftqualität mit geeigneten KNX Heizungs-, Lüftungs- und Klima-Aktoren kommunikativ verbunden werden. Zur Regelung der Raumtemperatur ist im Raumbediengerät ein bewährter PID- Regler zum Heizen und Kühlen verfügbar.
  • Seite 21 Raumbedienung möglich. Ventilator Ansteuerung Eine manuelle Raum-Ventilator Ansteuerung kann freigeschaltet werden, dabei (QMX3.P34, P74 und können drei verschiedene Arten selektiert werden, wie 1 Stufe, 3 Stufen oder P37) kontinuierlich von 0 bis 100 Prozent. Die 9 Anzeigebalken wechseln jeweils nach 10% (Anzeige: ab 10 % ein Balken,…100% neun Balken).
  • Seite 22 Unterstützt werden gängige Funktionen, wie Schalten (Ein, Aus, Um) oder Senden (QMX3.P37, QMX3.P02) von Werten (Prozentwert), Dimmen oder Lamellenansteuerung sowie 8-Bit- Szenensteuerung mit und ohne Speicherung . 22 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Funktionalität / Einsatz...
  • Seite 23: Anwendungsbeispiele

    QMX3.P30, P34, P70 und P74 5.5.1 Raumtemperaturregelung mit Bedienung durch QMX3 Legende (Mögliche Kombination von Komponenten) 1. Raumbediengerät QMX3.P34 2. Präsenzmelder UP 258 3. Motorischer Ventilstellantrieb AP 562/02 4. Fensterkontakt S290 Diese Anwendung empfiehlt sich in kleineren Büroräumen und Zimmern, in denen nur ein Heizkörper vorhanden ist.
  • Seite 24: Präsenzabhängige Raumklimaregelung Mit Bedienung Aller Disziplinen24

    Jalousien, Beleuchtung und Szenen gesteuert werden. Zudem besteht die Möglichkeit, zusätzliche Raumbediengeräte (1) anzuschliessen, z.B. bei großen Räumen mit mehreren Türen. 24 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Funktionalität / Einsatz...
  • Seite 25: Raumtemperatur, - Feuchte- Und Luftqualitätsregelung

    CO2-Wert, und sendet die Werte über den KNX-Bus an den Regler (2). Dieser regelt aufgrund der gemessenen Werte die Temperatur, die Feuchte und die Luftqualität des betreffenden Raumes. 25 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies Funktionalität / Einsatz...
  • Seite 26: Ets-Engineering

    Für die Projektierung müssen die aktuellen Produktdaten (*.vd5 oder *.knxprod) in die ETS importiert werden. Die Produktdaten finden Sie auf www.siemens.com/hvac-td oder www.siemens.com/gamma-td. ETS-Version Falls ETS3 verwendet wird ist darauf zu achten den ETS3-Patch (Zusatzsoftware Spalte SW) für ETS3.0f nachzuinstallieren à...
  • Seite 27: Kommunikationsobjekte

    Art und Anzahl der verfügbaren Objekte sowie die einstellbaren Parameter können je nach Grundkonfiguration variieren. Für eine detaillierte Dokumentation der KNX Datenpunkttypen, vgl. [5]. 27 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies...
  • Seite 28 28 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 29 29 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 30 30 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 31 31 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 32 32 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 33 33 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 34: Visualisierung Und Bedienung Am Raumbediengerät

    Zeigt den Wert eines externen Aussenfeuchtefühlers an. Raumfeuchte Zeigt den Wert eines externen Raumfeuchtefühlers an. Raum CO Zeigt den Wert eines externen Raum-CO -Fühlers an. Konzentration 34 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 35: Ets Parameterbeschreibung

    Schutzbetrieb Kühlsollwert 5…40 (40.0) °C °C Komfortverlängerungszeit 5…120 (30) Anzahl Fensterstatuseingänge 0…4 35 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering Engineering 2015-04-28...
  • Seite 36: Raumfeuchtefühler

    Stufe aus, wenn die Raumfeuchte < Schaltpunkt r.F. – Hysterese wird. Stufe wenn übersteuert 0;1;2;3 (3) zyklisches Senden nach Nicht zyklisch senden min. 1;2;3...30;45;60 (15 min) 36 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 37: Raumluft-Qualitätsfühler

    Ja; Nein (Ja) LED-Helligkeit 0…100 (100) Anzeige: Standardseite (Temperatur) (HLK-Bedienung und -Anzeige) Rel. Feuchtigkeit Luftqualität Zeit bis Rückkehr zur Standardseite (s) 3…120 (15 s) 37 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 38: Bedienung Und Anzeige: Hlk

    Text ändern 'Okay' <-> 'Schlecht' bei ppm 400…2000 (1500) Min. Luftqualitätssollwert (ppm) 0…2000 (400) Max. Luftqualitätssollwert (ppm) 0…2000 (2000) Luftqualität Bedienung in Schritten 1;2;5….50;100;200 (100) 38 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 39: 6.5.12 Bedienung Von Licht, Beschattung Und Szenen

    2-Tasten Sonnenschutz- / Lamellensteuerung Keine LED Anzeige Aktion Tastenpaar [Links: Schritt auf/Fahren auf, Rechts: zu/ab] Langer Tastendruck [0.5 - 6.0s] Anfahren der Endpositionen 39 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering...
  • Seite 40: Beispiele Für Die Bedienung Von Tasten Und Anzeigeelementen

    Tasten 3 und 7 Ventilator: Manuelle Verstellung der Geschwindigkeit Taste 4 Umschalten der Anzeigeseiten zwischen Temperatur ,Raumfeuchte und CO Tasten 5 und 8 Keine Funktion 40 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 41 Tasten 3, 5 und 7 Keine Funktion Taste 4 Umschalten der Anzeigeseiten zwischen Temperatur und Raumfeuchte Taste 8 Anwesenheitstaste oder Verlängerung der Betriebsart Komfort 41 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ETS-Engineering 2015-04-28...
  • Seite 42: Acs-Engineering

    1. Auswählen eines Raumbediengerätes in der Geräteliste über die KNX-ID (KNX-IDs müssen während der Montage gesammelt werden), 2. Doppelklick in dieser Zeile öffnet Dialog "Adressvergabe", oder 42 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ACS-Engineering...
  • Seite 43 Mit Synco ACS können aus dem QMX3 nur die Fühler-Werte verwendet werden (T, R.F., CO Zur Aktivierung sind im ACS die Zonen entsprechend einzustellen. ACS- und ETS-Einstellungen beeinflussen einander nicht. 43 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies ACS-Engineering...
  • Seite 44: Acs Parameterbeschreibung

    Messwertes. Siemens Schweiz AG Building Technologies Division Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © 2013 Siemens Schweiz AG www.siemens.com/sbt Änderungen vorbehalten 44 / 44 Siemens Fühler und Raumbediengeräte für Wandmontage für KNX/ETS und KNX/ACS CM2P1602de_02 Building Technologies...
