Datenblatt
Projektierung
Für die Projektierung gelten die Richtlinien für Planung und Ein-
bau von automatischen Brandmeldeanlagen. Wird eine der Brand-
kenngrößen des MTD 533X dauernd oder zeitweise abgeschaltet,
so gelten die Vorgaben für die jeweils aktive Brandkenngröße.
Der MTD 533X wird ab Integral IP Software 7.x
unterstützt und ist abwärtskompatibel zu den
früheren Melderserien MTD 533 und STD 531. An Zentralen
mit älteren Softwareversionen wird der MTD 533X als MTD
533A angezeigt, die neuen Leistungsmerkmale des MTD
533X werden nicht unterstützt. Um den MTD 533X im vollen
Leistungsumfang nutzen zu können, muss die Software auf 7.x
hochgerüstet werden.
Der MTD 533X unterstützt sowohl die bisherige Standard Ringlei-
tungstechnik als auch die neue X-LINE, Mischbetrieb von beiden
Ringleitungstechniken auf derselben Ringleitungsbaugruppe ist
möglich.
Die Leistungsmerkmale der X-LINE gelten nur,
wenn sich ausschließlich X-LINE Teilnehmer auf
der Ringleitung befinden. Bei Mischbetrieb gelten
die Leistungsmerkmale der Standard Ringleitungstechnik!
Die maximale Anzahl der MTD 533X pro Ringleitung ist abhängig
von der Gesamtanzahl der angeschlossenen Melder und Module,
der Leitungslänge sowie des Drahtquerschnittes.
Im Errichter- und Partner-Bereich unter
www.hekatron.de steht unter der Rubrik
„Planungshilfen" ein Stromberechnungsprogramm zur
Verfügung. Mit diesem kann die maximale Länge und
die maximale Teilnehmerzahl einer Integral IP Ring- oder
Stichleitung berechnet werden.
Optional steht für den Einsatz in Umgebungen mit schwankender,
kurzzeitig erhöhter Luftfeuchtigkeit die Variante MTD 533X CP mit
lackierter Leiterplatte zur Verfügung. Zur farblichen Anpassung
an die Umgebung kann der MTD 533X MC in frei wählbarer RAL-
Farbe eingesetzt werden.
Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg · Tel.: 07634 500-160 · Fax: 07634 500-5160 · hotline@hekatron.de · www.hekatron.de
2/4
Über die Integral IP Software kann der Melder entsprechend
seinem Einsatzgebiet eingestellt und programmiert werden.
•
Einstellung der Betriebsart (verzögert/unverzögert)
- Temperatur und Rauch
- Nur Temperatur
- Nur Rauch
Bei verzögerter Einstellung wird die Alarmmeldung erst nach
einer Verzögerungszeit und erneuter Prüfung übertragen.
•
Einstellung der Voralarmschwelle für Rauch
- Nicht weitergeben
- Schwelle 30%
- Schwelle 75%
•
Einstellung der Rauchempfindlichkeit
- Normal (100% der Alarmschwelle)
- Erhöht (80 % der Alarmschwelle - empfindlicher)
- Reduziert (120% der Alarmschwelle - unempfindlicher)
•
Einstellung der Temperaturklasse
- Klasse A1 (min./max. stat. Ansprechtemp. +54 °C/+65 °C)
- Klasse A2 (min./max. stat. Ansprechtemp. +54 °C/+70 °C)
- Klasse B (min./max. stat. Ansprechtemp. +69 °C/+85 °C)
•
Einstellung des Temperaturindexes
- Kein Index aktiv
- Index S (bei höheren Temperaturanstiegsgeschwindigkeiten
über längere Zeit, z.B Kesselräume oder Küchen)
- Index R (bei höheren Temperaturanstiegsgeschwindigkeiten
über kurze Zeit oder stark schwankenden Umgebungstem-
peraturen)
•
Einstellung der Ausgangsspannung Alarmausgang
- +6,8 V DC (Software < 7.x)
- +6,8 V DC oder +5 V DC (Software ≥ 7.x)
•
Einstellung der Ausgangsströme Alarmausgang
- 5 mA (Software < 7.x)
- 5 oder 1 oder 0,1 mA (Software ≥ 7.x)
•
Ansteuerung des Alarmausganges
Der Alarmausgang kann unabhängig vom Status des Melders
und seiner individuellen Alarmanzeige angesteuert werden
(z.B. als Sammelanzeige bei Verknüpfung von mehreren
Meldern)

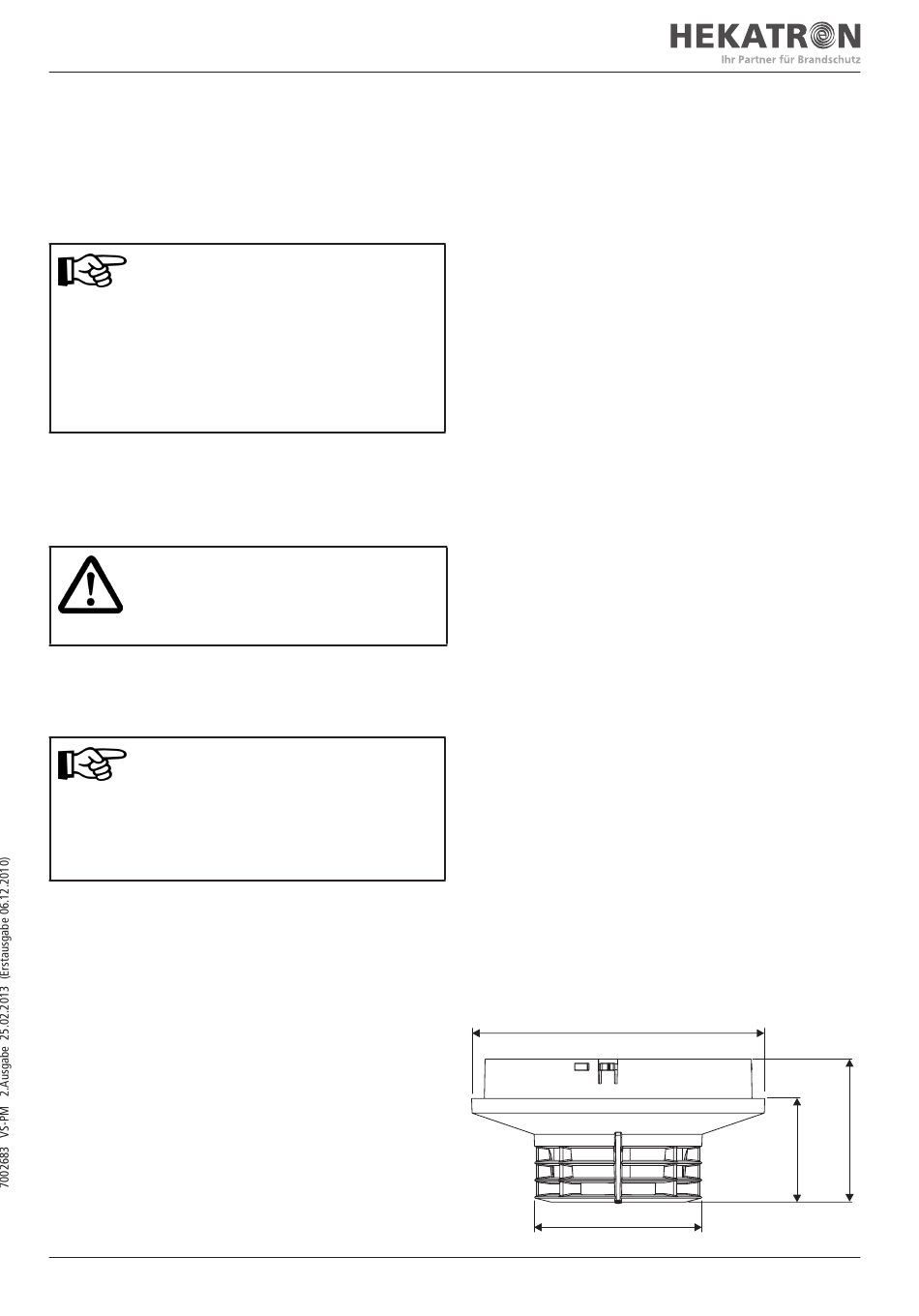

Maßbild (mm)
118,8
68
58,1
42,1
