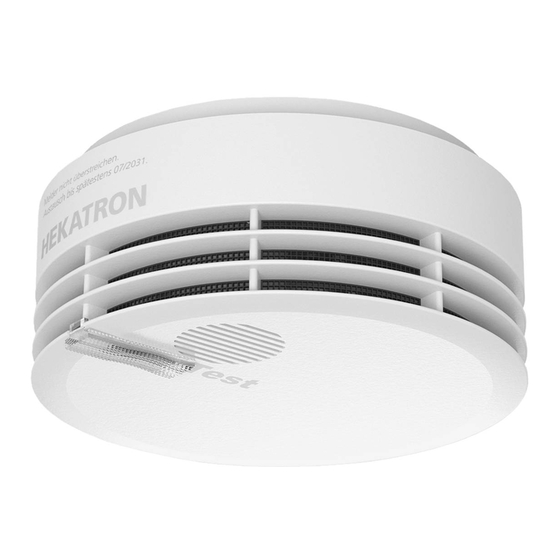

Hekatron Genius H Montageanleitung
Vorschau ausblenden
Andere Handbücher für Genius H:
- Handbuch (64 Seiten) ,
- Bedienungsanleitung (37 Seiten) ,
- Montageanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hekatron Genius H
Inhaltszusammenfassung für Hekatron Genius H
- Seite 1 Montageanleitung Genius H ® (7002589 MA Genius H - Ausgabe 26.07.12) ®...
-
Seite 3: Inhaltsverzeichnis
1. Allgemeine Informationen ..............4 2. Sicherheitshinweise................5 3. Warnhinweise ..................6 4. Was tun wenn’s brennt? ..............7 5. Eigenschaften des Genius H .............. 8 ® 6. Montageort und Projektierung ............10 7. Installation des Rauchwarn melders ........... 13 8. -
Seite 4: Allgemeine Informationen
Wird im Falle einer Brand- oder Raucherkennung eine Alarmweiterleitung zur Feuerwehr gewünscht oder sogar gefordert, muss eine Brandmelde- zentrale nach DIN 14675 eingesetzt werden. Hekatron haftet nicht für Auf- wände und Kosten, welche durch das Alarmieren einer hilfeleistenden Stelle, wie zum Beispiel Wachdienst oder Feuerwehr, entstehen können. -
Seite 5: Sicherheitshinweise
Die richtige Montage des Rauchwarnmelders und die Einhaltung der Wartungs- und Pflegehinweise sind für den reibungslosen Betrieb des Rauchwarnmelders erforderlich. Hekatron empfiehlt Planung, Einbau, Inbetriebnahme und Wartung gemäß der DIN 14676. Bitte lesen Sie vor der Montage und Inbetriebnahme des Rauchwarnmelders... -
Seite 6: Warnhinweise
3. Warnhinweise Montieren Sie den Rauchwarnmelder erst nach Abschluss aller Arbeiten (Umbau, Renovierung, usw.). Sind Rauchwarnmelder vor Beginn der Arbeiten bereits installiert worden, müssen sie entweder entfernt oder abgedeckt werden. Die demontierten Rauchwarnmelder müssen während der Arbeit vor Staub oder ähnlichem geschützt werden (z.B.: in Plastiktüte aufbewahren). Wichtig: Nach Abschluss aller Arbeiten müssen die Rauchwarn- melder wieder montiert bzw. -
Seite 7: Was Tun Wenn's Brennt
4. Was tun wenn’s brennt? 1. Menschen retten ■ Warnen Sie Ihre Mitbewohner ■ Verlassen Sie sofort den Raum/das Gebäude und schließen Sie auf ihrem Weg nach draußen alle Türen, um eine schnelle Rauch- und Brandausbreitung zu verhindern. ■ Halten Sie sich bei dichtem Rauch nahe dem Boden auf. ■... -
Seite 8: Eigenschaften Des Genius H
5. Eigenschaften des Genius H ® ■ Automatische Betriebsbereitschaft Nach dem Eindrehen in den Sockel geht der Rauchwarnmelder auto- matisch in Betrieb. ■ Alarmspeicher Hatte der Rauchwarnmelder einen Alarm, wird dieser über die LED optisch angezeigt bis er quittiert wird, schnelle Lokalisierung. -
Seite 9: Verschmutzungsprognose
■ Verschmutzungsprognose Der Rauchwarnmelder errechnet aus dem bisherigen Verschmutzungs- grad, wie lange er bei gleichbleibender Verschmutzung noch sicher betrieben werden kann. ■ Aktive Serviceprognose Beim Funktionstest wird automatisch die Verschmutzungsprognose erstellt. Ist die Prognose größer 15 Monate wird der Test positiv bestätigt. ■... -
Seite 10: Montageort Und Projektierung
In einigen Bundesländern wird bereits die Ausstattung mit Rauchwarnmel- dern in diesen Räume und Fluchtwege gefordert. Nähere Informationen zu den gesetzlichen Vorgaben finden Sie unter www.hekatron.de. Für die optimale Ausstattung montieren Sie in alle Zimmer und Flure mindestens einen Rauchwarnmelder. - Seite 11 Der Rauchwarnmelder überwacht eine Fläche von 60 m² bei einer Raum- höhe von max. 6 m. Er muss möglichst in der Zimmermitte an der Decke montiert werden. Es sind laut DIN 14676 mindestens 0,5 m Abstand zu allen Einrichtungsgegen- ständen an der Decke und zu den Wänden einzuhalten. Als Einrichtungsge- genstände zählen auch getaktete Stromversorgungen wie z.B.
-
Seite 12: Anordnung Von Rauchwarnmeldern In Fluren Und Gängen Und In Besonderen Raumgeometrien
6.1 Anordnung von Rauchwarnmeldern in Fluren und Gängen und in besonderen Raumgeometrien In Fluren und Gängen mit einer max. Breite von 3 m, darf der Abstand zwi- schen zwei Rauchmeldern max. 15 m betragen. Der Abstand zur Stirnseite eines Flures darf nicht mehr als 7,5 m betragen. geradliniger Flur oder Gang rechtwinkliger Flur oder Gang in großen Fluren und Gängen... -
Seite 13: Installation Des Rauchwarn Melders
7. Installation des Rauchwarn melders Hekatron empfiehlt für eine sichere und dauerhafte Verbindung die Schraub/ Dübel-Montage. Schraub/Dübel-Montage: Verwenden Sie für die Montage des Rauchwarnmelders das mitgelieferte Befestigungsmaterial. Werden andere Schrauben eingesetzt, dürfen diese nicht mehr als 5,0 mm in den Sockel hineinragen. -
Seite 14: Einlochmontage
Ende einrastet (Drehung ca. 15°). Nach dem Eindrehen des Melders in den Sockel geht er automatisch in Betrieb und führt einen Funktionstest durch. * Das Klebepad hat ausschließlich die Funktion eines Verdrehschutzes beim Einsetzen/Entnehmen des Rauch- warnmelders. Für die Klebemontage muss das Klebepad für Rauchwarnmelder Genius H und Genius Hx ®... - Seite 15 Zweilochmontage 1. Die Stelle für die Löcher an der Decke anzeichnen und bohren 2. Die Dübel in die Löcher stecken 3. Den Sockel an die Decke halten 4. Den Sockel an die Decke schrauben 5. Den Melder auf den Sockel setzen (Der Prüftaster des Rauchwarnmelders muss mit Kennzeichnung im Sockel übereinstimmen) 6.
-
Seite 16: Diebstahl- Und Entnahmeschutz (Zubehör)
8. Diebstahl- und Entnahmeschutz (Zubehör) Zur Sicherung des Rauchwarnmelders gegen die Entnahme durch Unbe- fugte, kann ein Entnahmeschutz in Form einer Plombe an Melder und Sockel angebracht werden. Die Plombe wird am Melder, in der Gehäusewandöffnung befestigt. 1. Brechen Sie die Sollbruchstelle im Sockel aus und drehen Sie den Rauch- warnmelder in den Sockel. - Seite 17 3. Nach dem Anbringen der Plombe muss die Öffnung komplett verschlossen sein 4. Um die Plombe wieder zu entfernen, drehen Sie sie mit einem Schrauben- dreher um 90°. Dadurch schert der Kopf der Plombe ab und Sie können den Melder wie gewohnt aus dem Sockel drehen...
-
Seite 18: Betriebs- Und Warnsignale
9. Betriebs- und Warnsignale 9.1 Brandalarm Hupe Ursache Was ist zu tun alternierender, lauter blinkt jede Rauch wurde Gebäude verlassen Alarmton Sekunde detektiert Doppelblinken Alarmspeicher, Umgebung nach möglichen alle 48 Sek. dieser Rauch- Rauchursachen absuchen. warnmelder Alarmspeicher durch drücken hatte ein Brand der Prüftaste zurücksetzen detektiert 9.2 Signalisierung am Tag (6 Uhr bis 22 Uhr MEZ*... -
Seite 19: Signalisierung Nach Quittierung
9.3 Signalisierung in der Nacht (22 Uhr bis 6 Uhr MEZ* Hupe Ursache Was ist zu tun blinkt alle Normalbetrieb ---- 48 Sek. gedimmt 1 x alle 48 Sek. Blinkt alle 8 Sek. Störung (sicher- Rauchwarnmelder durch Neu- kurzer Signalton heitsrelevante en ersetzen. -
Seite 20: Funktionen Des Prüftasters
Betrieb und führt einen Selbsttest durch. Entfernt man ihn aus dem Sockel, so schaltet sich der Rauchwarnmelder nach 5 Minuten aus. Wird der Geni- us H während eines Alarms aus dem Sockel genommen, so wird der Alarm ® stumm geschalten (siehe auch Eigenschaften des Genius H - Stummschal- ® tung). -
Seite 21: Wartung Und Pflege
12. Wartung und Pflege Um die Funktionssicherheit des Melders gewährleisten zu können, ist entsprechend der DIN 14676 mindestens einmal jährlich eine Wartung durchzuführen. Gehen Sie hierbei folgendermaßen vor. Entstauben Sie bei Bedarf den Melder mit einem weichen Tuch. Entfernen Sie bei Bedarf Verschmutzungen mit einem feuchten Lap- pen. -
Seite 22: Entsorgungshinweis
Sie leisten damit einen wesentlichen Beitrag zum Umweltschutz! Die Entsorgung über den Hausmüll ist untersagt. Die Kosten für die Entsorgung hat Hekatron durch das Abführen der EAR-Gebühr für Sie übernommen. Die Batterie ist fest in den Melder eingebaut und kann nicht getauscht werden. -
Seite 23: Technische Daten
15. Technische Daten VdS-Anerkennung DIN EN 14604/VdS+Q-Label/G-Nr.: 209178 EG-Konformitätszertifikat 0786-CPD-20856 Akustischer Alarm Schalldruck über 85 dB(A) (3 m) Akustische Alarmwahrnehmung Frequenzoptimierung für menschliches Gehör Anwendungsbereich Nach DIN 14676 Bedienung Über Prüftaster Automatische Bedienebenen Betriebszustandsanzeige Störungsunterdrückung bei Nacht* Automatisch durch Echtzeituhr Störungsunterdrückung bei Tag Für 24 Stunden durch Betätigung des Prüftasters reduzierte Lichtstärke der LED bei Nacht*... - Seite 24 Alarmspeicher Aktive Verschmutzungsprognose Ja, Signalisierung bei Prüftasterbetätigung Diebstahlschutz mittels Plombe (Zubehör) Optische Entnahmeerkennung mittels Plombe (Zubehör) Lagertemperatur -10°C bis +60°C Betriebsumgebungstemperatur 0°C bis 55°C Umgebungsbedingung Feuchte bei ≤ +40°C 10 bis 70% rel/F (dauernd, ohne Betauung) Schutzart IP 40 Farbe reinweiß...
-
Seite 25: Genius H ® Und Genius Hx ® „Echt-Alarm-Garantie" Und 10 Jahres Gerätegarantie
Genius H und Genius Hx die Garantie, dass bei Anwendungen ® ® in Wohnhäusern, Wohnungen und Räume mit wohnungsähnlicher Nutzung keine Fehlalarme auftreten. Es gelten die Genius-Garantie-Bedingungen. Die Genius-Garantie-Bedingungen finden Sie im Internet unter www.hekatron.de in der Rubrik Rauchwarnmelder. -
Seite 26: Garantieabwicklung
17. Garantieabwicklung Zur Garantieabwicklung muss zwingend ein Rücklieferschein und ein Fehler- bildprotokoll durch den Handel/Bezugsquelle bei Hekatron angefordert werden. Das Fehlerbildprotokoll steht auch auf unserer Internetseite www.hekatron.de in der Rubrik Rauchwarnmelder zum Download zur Verfügung. 18. Bestelldaten Bezeichnung Bestellnummer Genius H-N Rauchwarnmelder Hekatron in neutraler Verpackung... - Seite 28 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Ein Unternehmen der rs-info@hekatron.de Securitas Gruppe Schweiz www.hekatron.de...
