Montage

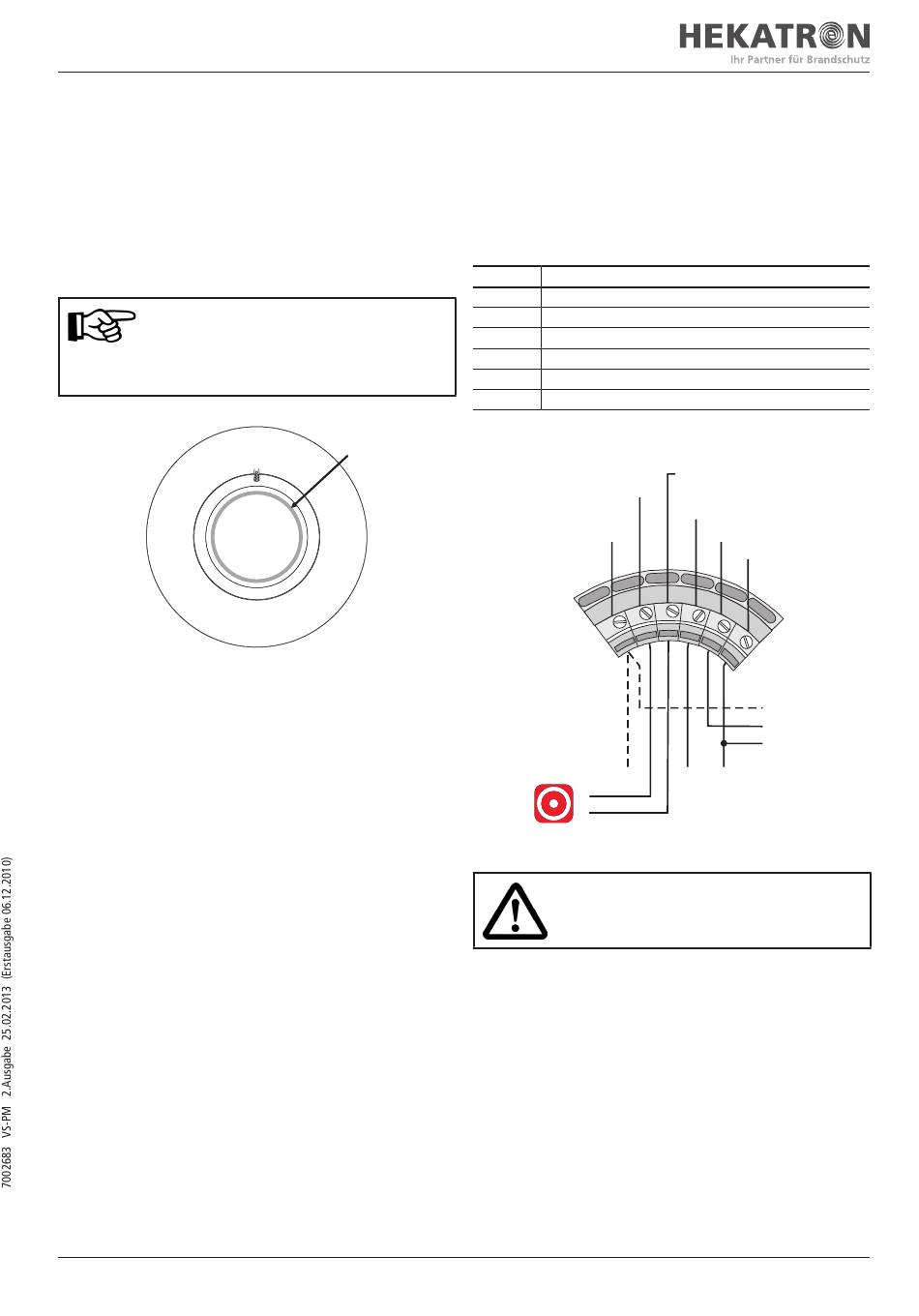

Der MTD 533X wird über Bajonettverschluss in die Meldersockel-
serie USB 501 eingedreht (siehe Datenblatt 7002650 USB 501).
Zur Kennzeichnung der Betriebsart Temperatur steht ein optionaler
grauer Kennzeichnungsklebering zur Verfügung. Dieser muss bei
der Verwendung des MTD 533X als reiner Wärmemelder gemäß
Darstellung auf den Melder aufgeklebt werden.
Ohne eindeutige Kennzeichnung der Betriebsart
ist bei der Instandhaltung am Melder vor Ort nicht
ersichtlich, welche Kenngröße, Rauch oder Wärme, getestet
werden soll!
Die im Lieferumfang des Melders enthaltene Staubschutzhaube
kann bei widrigen Bedingungen in einem Objekt während der
Bau-/Umbauphase zum Schutz des Melders aufgesteckt werden.
Jeder Brandmelder ist mit einer individuellen Alarmanzeige (rote
LED) ausgestattet. Diese Anzeige ist 360° sichtbar. Somit muss
bei der Montage nicht auf Ausrichtung der Melder oder spätere
Blickrichtung der Betrachter geachtet werden.
Der MTD 533X ist mit einer Seriennummer ausgestattet, die
zusätzlich bei der Inbetriebnahme auch als Abreissetikett genutzt
werden kann. Nach dem Aufstarten der Anlage kann die Etikett-
nummer mit der Seriennummer, die vom Melder gesendet wird,
verglichen werden, um mögliche Topologiefehler zu korrigieren.
Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg · Tel.: 07634 500-160 · Fax: 07634 500-5160 · hotline@hekatron.de · www.hekatron.de
Anschaltung
Der elektrische Anschluss erfolgt über den sechspoligen Klemmen-
block im Meldersockel USB 501 an die entsprechende Ringlei-
tungsschnittstelle der Zentrale. Die Verbindung zwischen Melder
und Sockel erfolgt über eine fünfpolige Stiftleiste im Melder, die in
den Klemmenblock im Sockel eingesetzt wird.
Klemme
1
GND Linie (in und out)
2
Plus Linie (in oder out)
3
Plus Linie (in oder out)
4
5
6
Stützpunkt Abschirmung
Plus
Alarm-
ausgang
SHLD
5
6
MEA 720
(Ausgangsstrom
5 mA)
SHLD
+
-
Die Klemme 5 (Alarmausgang) darf je nach
eingestelltem Ausgangsstrom mit maximal 5
bzw. 1 oder 0,1 mA belastet werden!
Bezeichnung
GND Alarmausgang
Plus Alarmausgang
GND
Alarm-
ausgang
L2
L1
GND
4
3
2
1
USB 501
SHLD
Data (+)
GND (-)
Data (+)
GND (-)
3/4
