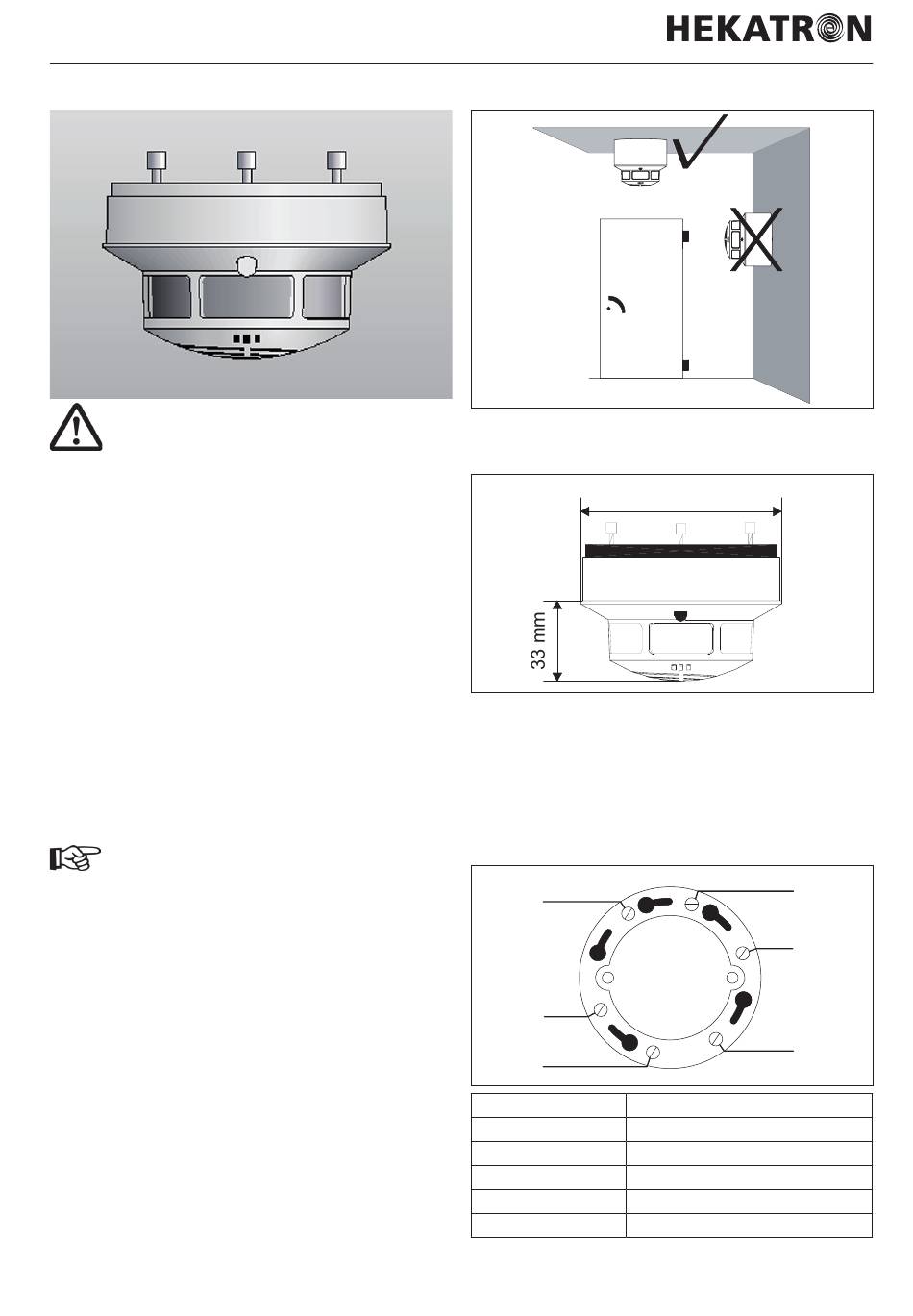

Montageanleitung

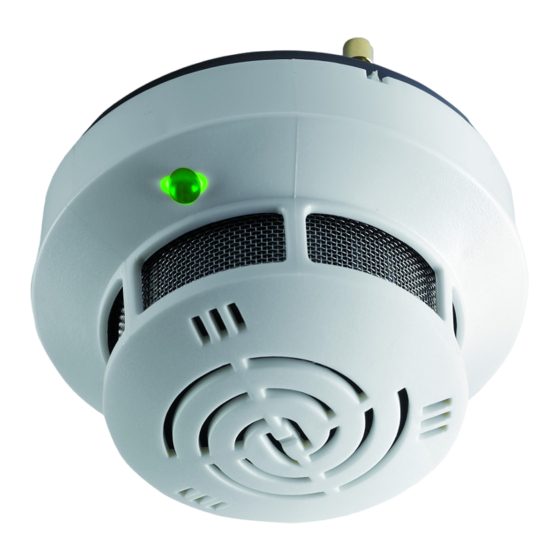

Optischer Rauchschalter ORS 142
1 Sicherheitshinweise
Rauchschalter dienen zum Brandschutz und sollten
nach der Installation auf die einwandfreie Funktion
überprüft werden. Bei fehlerhafter Installation ist
die ordnungsgemäße Funktion nicht gewährleistet.
Es sind die länderspezifischen Vorschriften zu beach-
ten.
Die Messkammer des Rauchschalters darf nicht ge-
öffnet werden.
2 Einsatzbereich
Der Optische Rauchschalter ORS 142 erkennt Schwel-
brände als auch offene Brände mit Rauchentwick-
lung. Ein zusätzlicher Temperaturfühler spricht bei
einer Temperatur von ca. 70°C an. Ein Relaiskontakt
öffnet bei Alarm, Störung und Spannungsausfall. Für
die Spannungsversorgung und für zusätzliche Steu-
eraufgaben stehen unter anderem die Netz- und
Steuergeräte NG 519 und NAG 03 zur Verfügung
(siehe Kapitel 8 „Bestelldaten").
In Bereichen mit Störgrößen wie Dampf,
Staub, Betauung und betriebsbedingter
Rauchentwicklung empfehlen wir den
Einsatz unseres Thermodifferenzialschalters
TDS 247 (siehe Kapitel 8 „Bestelldaten").
3 Zusatzfunktion
Die Auswerteelektronik des ORS 142 überwacht den
Rauchmessteil des Melders zusätzlich auf leichte
Verschmutzung, starke Verschmutzung und Störung.
Die jeweiligen Betriebszustände zeigt der ORS 142
optisch an. Über eine Kommunikationsschnittstelle
können die verschiedenen Betriebszustände ausgele-
sen und mit der Zustandsanzeige RZA 142 individuell
verarbeitet werden. Eine Langzeit-Alarmschwel-
lennachführung sorgt für einen gleichbleibenden
Abstand zwischen Grundsignal und Alarmschwelle.
4 Montage und elektrischer Anschluss
Der Rauchschalter ORS 142 darf gemäß folgender
Abbildung nur auf eine waagerechte Fläche mon-
tiert werden.
4.1 Montagemaße
Maße des Rauchschalters ORS 142 ohne Sockel:
Ø 80 mm
4.2 Elektrischer Anschluss
Es können alle handelsüblichen Kabel verwendet
werden. Bei Anlagen mit hohen elektromagne-
tischen Störgrößen empfehlen wir eine Abschirmung
der Kabel.
Empfohlener Leitungsdurchmesser: 0,6 ... 0,8 mm
Klemmenbelegung Sockel für ORS 142:
s
a
h
1
18 V DC bis 28 V DC
2
GND
3
Kommunikationsschnittstelle
4
Relaiskontakt
5
Relaiskontakt
6
nicht belegt
d
f
g
