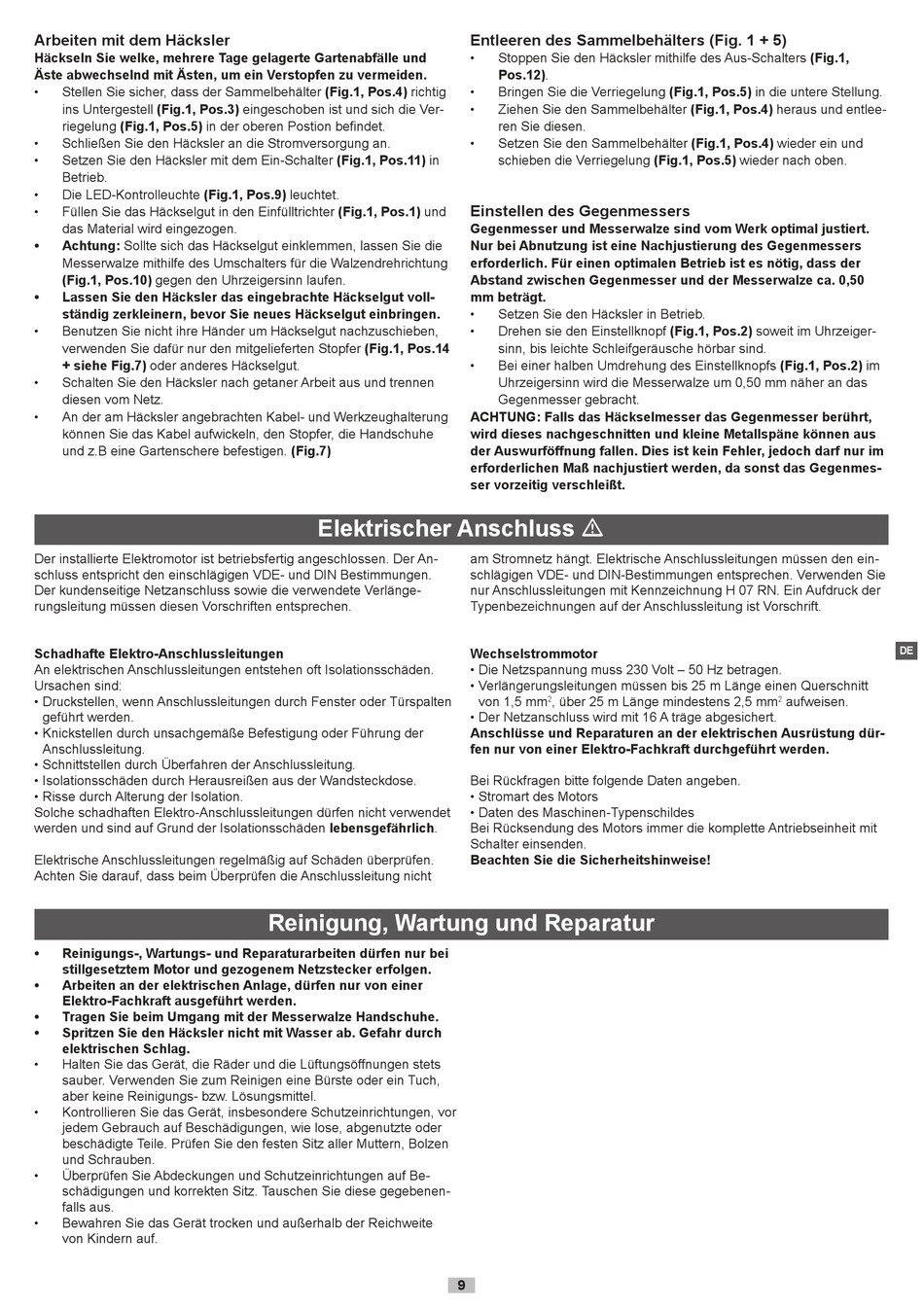

Arbeiten mit dem Häcksler
Häckseln Sie welke, mehrere Tage gelagerte Gartenabfälle und
Äste abwechselnd mit Ästen, um ein Verstopfen zu vermeiden.
• Stellen Sie sicher, dass der Sammelbehälter (Fig.1, Pos.4) richtig
ins Untergestell (Fig.1, Pos.3) eingeschoben ist und sich die Ver-
riegelung (Fig.1, Pos.5) in der oberen Postion befindet.
• Schließen Sie den Häcksler an die Stromversorgung an.
Setzen Sie den Häcksler mit dem Ein-Schalter (Fig.1, Pos.11) in
•
Betrieb.
Die LED-Kontrolleuchte (Fig.1, Pos.9) leuchtet.
•
• Füllen Sie das Häckselgut in den Einfülltrichter (Fig.1, Pos.1) und
das Material wird eingezogen.
• Achtung: Sollte sich das Häckselgut einklemmen, lassen Sie die
Messerwalze mithilfe des Umschalters für die Walzendrehrichtung
(Fig.1, Pos.10) gegen den Uhrzeigersinn laufen.
• Lassen Sie den Häcksler das eingebrachte Häckselgut voll-
ständig zerkleinern, bevor Sie neues Häckselgut einbringen.
• Benutzen Sie nicht ihre Händer um Häckselgut nachzuschieben,
verwenden Sie dafür nur den mitgelieferten Stopfer (Fig.1, Pos.14
+ siehe Fig.7) oder anderes Häckselgut.
• Schalten Sie den Häcksler nach getaner Arbeit aus und trennen
diesen vom Netz.
• An der am Häcksler angebrachten Kabel- und Werkzeughalterung
können Sie das Kabel aufwickeln, den Stopfer, die Handschuhe
und z.B eine Gartenschere befestigen. (Fig.7)
Der installierte Elektromotor ist betriebsfertig angeschlossen. Der An-
schluss entspricht den einschlägigen VDE- und DIN Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete Verlänge-
rungsleitung müssen diesen Vorschriften entsprechen.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten
geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der
Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet
werden und sind auf Grund der Isolationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen.
Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht
• Reinigungs-, Wartungs- und Reparaturarbeiten dürfen nur bei
stillgesetztem Motor und gezogenem Netzstecker erfolgen.
• Arbeiten an der elektrischen Anlage, dürfen nur von einer
Elektro-Fachkraft ausgeführt werden.
• Tragen Sie beim Umgang mit der Messerwalze Handschuhe.
• Spritzen Sie den Häcksler nicht mit Wasser ab. Gefahr durch
elektrischen Schlag.
• Halten Sie das Gerät, die Räder und die Lüftungsöffnungen stets
sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch,
aber keine Reinigungs- bzw. Lösungsmittel.
• Kontrollieren Sie das Gerät, insbesondere Schutzeinrichtungen, vor
jedem Gebrauch auf Beschädigungen, wie lose, abgenutzte oder
beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen
und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Be-
schädigungen und korrekten Sitz. Tauschen Sie diese gegebenen-
falls aus.
• Bewahren Sie das Gerät trocken und außerhalb der Reichweite
von Kindern auf.
Elektrischer Anschluss 

Reinigung, Wartung und Reparatur

Entleeren des Sammelbehälters (Fig. 1 + 5)
• Stoppen Sie den Häcksler mithilfe des Aus-Schalters (Fig.1,
Pos.12).
• Bringen Sie die Verriegelung (Fig.1, Pos.5) in die untere Stellung.
• Ziehen Sie den Sammelbehälter (Fig.1, Pos.4) heraus und entlee-
ren Sie diesen.
• Setzen Sie den Sammelbehälter (Fig.1, Pos.4) wieder ein und
schieben die Verriegelung (Fig.1, Pos.5) wieder nach oben.
Einstellen des Gegenmessers
Gegenmesser und Messerwalze sind vom Werk optimal justiert.
Nur bei Abnutzung ist eine Nachjustierung des Gegenmessers
erforderlich. Für einen optimalen Betrieb ist es nötig, dass der
Abstand zwischen Gegenmesser und der Messerwalze ca. 0,50
mm beträgt.
• Setzen Sie den Häcksler in Betrieb.
• Drehen sie den Einstellknopf (Fig.1, Pos.2) soweit im Uhrzeiger-
sinn, bis leichte Schleifgeräusche hörbar sind.
• Bei einer halben Umdrehung des Einstellknopfs (Fig.1, Pos.2) im
Uhrzeigersinn wird die Messerwalze um 0,50 mm näher an das
Gegenmesser gebracht.
ACHTUNG: Falls das Häckselmesser das Gegenmesser berührt,
wird dieses nachgeschnitten und kleine Metallspäne können aus
der Auswurföffnung fallen. Dies ist kein Fehler, jedoch darf nur im
erforderlichen Maß nachjustiert werden, da sonst das Gegenmes-
ser vorzeitig verschleißt.
am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie
nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der
Typenbezeichnungen auf der Anschlussleitung ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 Volt – 50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt
von 1,5 mm , über 25 m Länge mindestens 2,5 mm
2
• Der Netzanschluss wird mit 16 A träge abgesichert.
Anschlüsse und Reparaturen an der elektrischen Ausrüstung dür-
fen nur von einer Elektro-Fachkraft durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben.
• Stromart des Motors
• Daten des Maschinen-Typenschildes
Bei Rücksendung des Motors immer die komplette Antriebseinheit mit
Schalter einsenden.
Beachten Sie die Sicherheitshinweise!
9
DE
aufweisen.
