PMI14V-F112-...-IO-...
Normalbetrieb
Positionswert mit Fehlerwerten (Parameter "Error Replacement" aktiviert siehe Kapitel
11.3.3)
3
kein Bedämpfungsele.
über Messbereich
unter Messbereich
Val max
Val min
AD: Positionswert
Val max: Maximaler Positionswert
Val min: Minimaler Positionswert
AD.SP1: Positionswert Setpoint 1
AD.SP2: Positionswert Setpoint 2
h: Hysterese
Hinweis!
Fehlerwerte, wenn Error Replacement entsprechend gesetzt ist (siehe Kapitel 11.3.3).
AD.SP2 < AD.SP1 invertiert das Verhalten nicht. Dies können Sie über den
Analogausgangsmodus einstellen. Siehe Kapitel 7.1.2.
AD
h
4
4
AD.SP1
1
3
h
s
AD.SP2
2

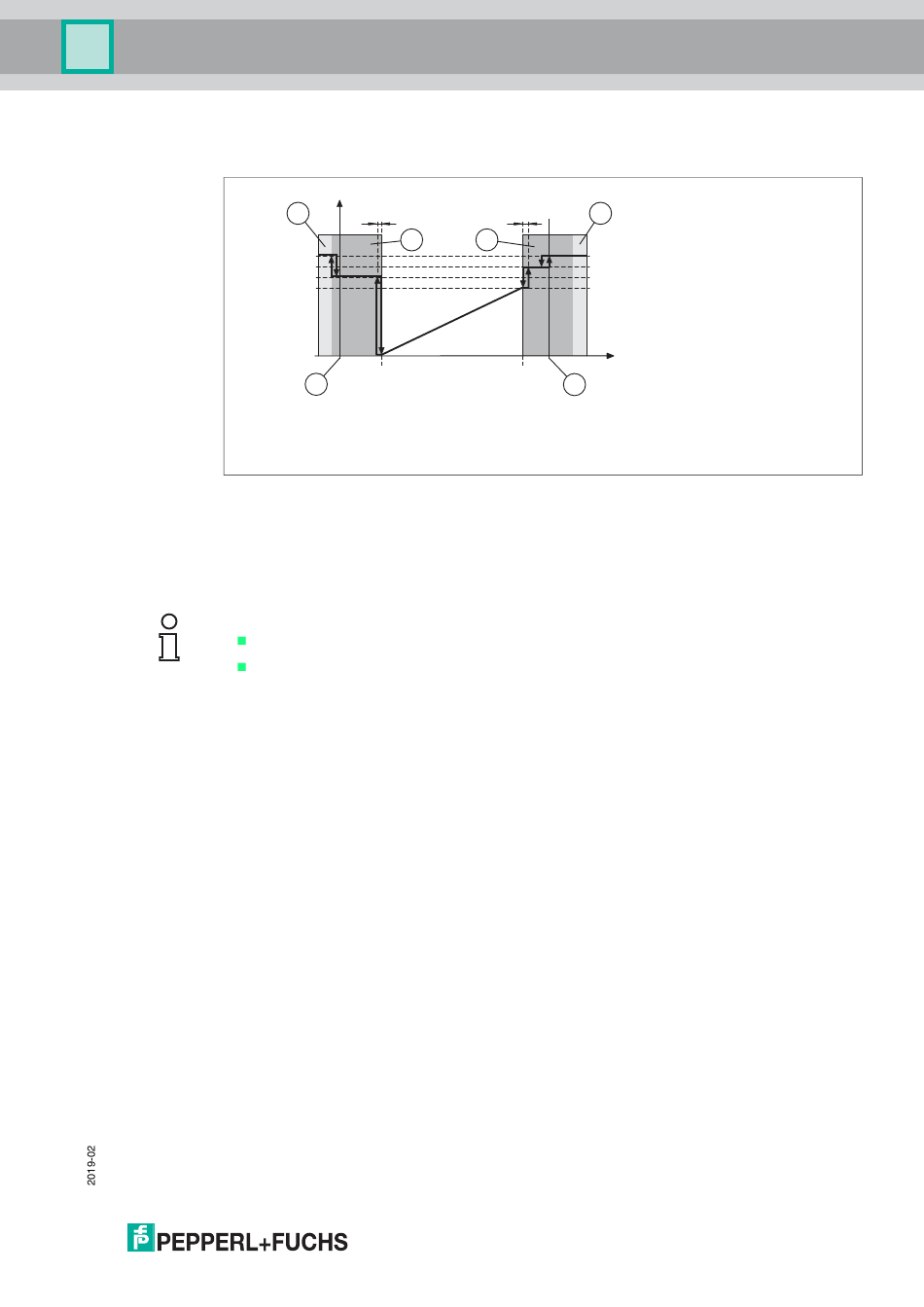

1: Untere Grenze Erfassungsbereich
2: Obere Grenze Erfassungsbereich
3: Kein Bedämpfungselement
4: Außerhalb des Messbereichs
