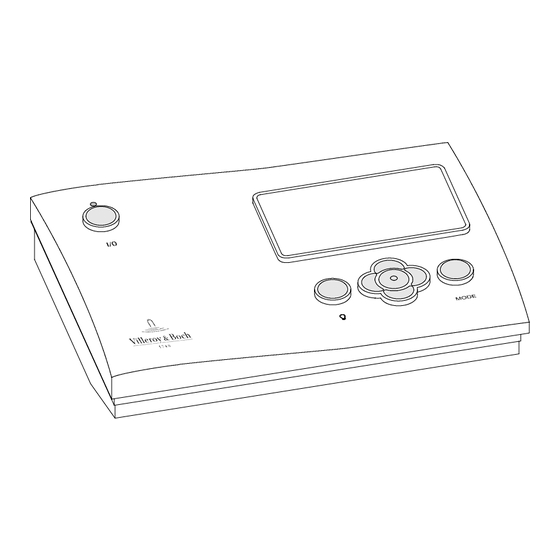

Villeroy & Boch Comfort Control Montage-/Serviceanleitung

Vorschau ausblenden Andere Handbücher für Comfort Control:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Comfort Control
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Assembly/Servicing instructions
Comfort Control
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manuel de montage et de service
Comfort Control
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage-/Servicerichtlijnen
Comfort Control
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage-/Serviceanleitung
3
29
55
81

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Villeroy & Boch Comfort Control

Inhaltszusammenfassung für Villeroy & Boch Comfort Control

  • Seite 1 Montage-/Serviceanleitung Comfort Control ..............
  • Seite 2 SANARIUM SEITE 2...
  • Seite 3 Montage-/Serviceanleitung Comfort Control...

  • Seite 4: Inhaltsverzeichnis

    ........7.3. Elektrischer Anschlussplan Comfort Control mit Leistungsteil bis 9 kW ....

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Gegenstände auf oder beim Saunaofen liegen. BRANDGEFAHR! Technische Daten Comfort Control Comfort Control: 1/ N/ PE 230 V, 50-60 Hz, max. 3 kW Abmessungen: B = 210 mm, H = 150 mm, T = 55 mm Raumbedingungen: Temperatur 0 ºC - 40 ºC, Luftfeuchtigkeit max. 80 % r.F.

  • Seite 6: Lieferumfang Comfort Control

    Comfort Control Lieferumfang Comfort Control Im Lieferumfang sind folgende Komponenten A, B enthalten: A 1 Stück Temperatursensor Temp B 1 Stück Temperatursensor Temp/STB C 1 Stück Comfort Control D 1 Beutel Befestigungsteile - Technische Dokumentation. SEITE 6 50701118/10.05...

  • Seite 7: Steuerung Montieren

    Comfort Control Steuerung montieren 5.1. Steuergehäuse montieren/anschließen Steuergehäuse öffnen An den vier abgebildeten Stellen mit einem Schraubendreher nacheinander die Nasen vorsichtig eindrücken und dabei drehen. Sind alle vier Verriegelungen gelöst, lässt sich das Frontteil abnehmen. Stecker von der Buchse an der Platine abziehen.

  • Seite 8: Leistungsteil Anschließen

    Comfort Control Steuerung montieren 5.1. Steuergehäuse montieren/anschließen Gehäuseunterteil montieren/anschließen Alle Elektroleitungen in der entsprechenden Anschlussreihenfolge von hinten durch das Gehäuseunterteil zusammen mit je einer Kabeltülle einziehen. Gehäuseunterteil mit den vier integrierten Schrauben festschrauben. Steuerung gemäß Anschlussplan anschließen. Siehe Kapitel 7.

  • Seite 9: Sensoren Montieren

    Comfort Control Sensoren montieren 6.1. Montage Temperatursensor Temp/STB Bohrung Ø 10 mm für die Leitungsdurchführung im Kabineninnenraum gemäß dem Installationsplan bohren. Elektroleitung mit einer Kabeltülle verlegen. Elektroleitungen gemäß Anschlussplan anschließen. Siehe Kapitel 7. Elektroleitungen so weit in das Wandelement Sensorgehäuse zurückschieben, dass die Kabeltülle am Ende der...

  • Seite 10: Anschluss-/Installationsplan

    Comfort Control Anschluss-/Installationsplan 7.1. Elektrischer Anschlussplan Comfort Control bis 3 kW SEITE 10 50701118/10.05...
  • Seite 11 Comfort Control Anschluss-/Installationsplan 7.1. Elektrischer Anschlussplan Comfort Control bis 3 kW SEITE 11 50701118/10.05...

  • Seite 12: Installationsplan Comfort Control Bis 3 Kw

    Comfort Control Anschluss-/Installationsplan 7.2. Installationsplan Comfort Control bis 3 kW SEITE 12 50701118/10.05...

  • Seite 13: Elektrischer Anschlussplan Comfort Control Mit Leistungsteil Bis 9 Kw

    Comfort Control Anschluss-/Installationsplan 7.3. Elektrischer Anschlussplan Comfort Control mit Leistungsteil bis 9 kW SEITE 13 50701118/10.05...
  • Seite 14 Comfort Control Anschluss-/Installationsplan 7.3. Elektrischer Anschlussplan Comfort Control mit Leistungsteil bis 9 kW SEITE 14 50701118/10.05...
  • Seite 15 Comfort Control Anschluss-/Installationsplan 7.3. Elektrischer Anschlussplan Comfort Control mit Leistungsteil bis 9 kW SEITE 15 50701118/10.05...
  • Seite 16 Comfort Control Anschluss-/Installationsplan 7.3. Elektrischer Anschlussplan Comfort Control mit Leistungsteil bis 9 kW SEITE 16 50701118/10.05...
  • Seite 17 Comfort Control Anschluss-/Installationsplan 7.3. Elektrischer Anschlussplan Comfort Control mit Leistungsteil bis 9 kW SEITE 17 50701118/10.05...

  • Seite 18: Installationsplan Comfort Control Mit Leistungsteil Bis 9 Kw

    Comfort Control Anschluss-/Installationsplan 7.4. Installationsplan Comfort Control mit Leistungsteil bis 9 kW SEITE 18 50701118/10.05...

  • Seite 19: Bedien- Und Anzeigeelemente

    Comfort Control Bedien- und Anzeigeelemente 8.1. Display Comfort Control Sollwert/ LCD-Display Vorwahlzeit/ Balkenanzeige verbleibende Badezeit Haupt- schalter Uhrzeit Betriebsarten Programme und individuelle Einstellungen Taste: Bezeichnung: Funktion: Hauptschalter Stand-by-Betrieb der Steuerung ein-/ausschalten. Bei Stand-by-Betrieb ein, erscheint im Display die Uhrzeit. Taste Licht Kabinenlicht ein-/ausschalten.

  • Seite 20: Systemeinstellungen

    Comfort Control Systemeinstellungen Übersicht Servicemenü Menü mögliche Eingabe/Anzeige Codezahl 7452 Version V 01.01 Badeformen 0, 1, 2, 3, 4, 5 Badezeit 01h, 04h, 06h, 12h, 18h Temperaturoffset ±5 °C Folienfühler Temperaturoffset ±5 °C (Begrenzer Heizgerät) Leistungsteilerkennung 0 = inaktiv / 1 = aktiv...

  • Seite 21: Servicemenü 01, Codezahl

    Comfort Control Systemeinstellungen 9.1. Servicemenü 01, Codezahl Aufruf: Bedingung: Die Steuerung ist ausgeschaltet. Die Taste (1) und Licht (2) gleichzeitig drücken und gedrückt halten. Dazu den Hauptschalter (3) einschalten. Danach die Taste (1) und Licht (2) loslassen. Anzeige: Das Symbol Service wird zusammen mit dem Servicemenü...

  • Seite 22: Servicemenü 06/07, Temperaturoffset

    Comfort Control Systemeinstellungen 9.5. Servicemenü 06/07, Temperaturoffset Eingabewert: Eingabebereich -5 °C bis +5 °C in 1 Grad-Schritten. Wert über die Tasten auf/ab anwählen. Die Anwahl mit der Taste bestätigen. Wird der Wert für den Temperaturoffset in den Plusbereich eingestellt, besteht für den STB die Möglichkeit der Langzeitzerstörung.

  • Seite 23: Servicemenü 13, Betriebsstunden

    Comfort Control Systemeinstellungen 9.11. Servicemenü 13, Betriebsstunden Anzeigewert: In der Badezeitanzeige erscheint die Zeit in Stunden für den Sauna-/IR-/Softdampfbad- und Infraclima-Betrieb (inkl. Nachtrocknung). 9.12. Servicemenü 14, Betriebsstunden Sauna Anzeigewert: In der Badezeitanzeige erscheint die Zeit in Stunden für den Saunabetrieb.

  • Seite 24: Sollte Etwas Nicht Funktionieren

    Comfort Control 10. Sollte etwas nicht funktionieren 10.1. Fehleranzeige auf dem Display Reparatur- und Instandsetzungsarbeiten ausschließlich von autorisiertem Servicepersonal oder einer ausdrücklich vom Hersteller ermächtigten Stelle durchführen lassen! Eine Fehlermeldung erscheint an den beiden rechten Ziffern der Badezeitanzeige (z.B. 92).

  • Seite 25: Mögliche Weitere Fehler

    Verdampfer ertönt. Siehe Bedienungsanleitung Artikel-Nr. 50701117. Kein Dampf tritt aus. Kabelbruch. Den Service kontaktieren. Heizstab defekt. 11. Ersatzteile Artikel-Nr. Ersatzteil 3070145 Comfort Control 30601113 Leistungsteil 9 kW 50701117 Bedienungsanleitung Comfort Control Bedienungsanleitung Comfort Control - Export 3060103 STB2 SEITE 25 50701118/10.05...

  • Seite 26: Gewährleistung

    Comfort Control 12. Gewährleistung Villeroy & Boch gewährt Ihnen nach Anschaffung dieses Qualitätsprodukts eine Werksgewährleistung von zwei (2) Jahren. Auf die privat genutzte Saunakabine (ohne elektrische Komponenten wie z.B. Saunaofen und -steuerung, Beleuchtung, Infrarot Heizsystem) gewähren wir eine Gewährleistung von fünf (5) Jahren.

  • Seite 27: Notizen

    Comfort Control 13. Notizen SEITE 27 50701118/10.05...

  • Seite 28: Informatie • Information

    Comfort Control 14. Informatie • Information Voor Nederland: Villeroy & Boch Wellness bv Savannahweg 25 • 3542 AW Utrecht • Nederland Tel.: +31 (0) 30 247 34 00 • Fax: +31 (0) 30 247 34 99 E-mail: wellness-nl@villeroy-boch.com • www.villeroy-boch.com Villeroy &...
  • Seite 29 Assembly/Servicing instructions Comfort Control...
  • Seite 30 ......7.3. Electrical wiring diagram for Comfort Control system with power unit up to 9 kW ..

  • Seite 31: Use For Intended Purpose

    FIRE HAZARD! Technical specifications Comfort Control system Comfort Control: 230 V, 50-60 Hz, max. 3 kW Dimensions: W = 330 mm, H = 240 mm, D = 90 mm Room conditions: Temperature 0 ºC - 40 ºC, air humidity max. 80 % rel. hum.

  • Seite 32: Items Supplied With Comfort Control System

    Comfort Control Items supplied with Comfort Control system The following components are supplied: A, B A 1 x Temp temperature sensor B 1 x Temp/STL temperature sensor C 1 x Comfort Control system D 1 x bag of fittings - Technical documentation.

  • Seite 33: Assemble The Control System

    Comfort Control Assemble the control system 5.1. Assemble and connect the control system housing Open the control system housing Carefully insert a screwdriver at the four points shown, and use it to push in and turn each lug in sequence.

  • Seite 34: Connect The Power Unit

    Comfort Control Assemble the control system 5.1. Assemble and connect the control system housing Assemble and connect the bottom section of the housing Thread each wire in from the back, through its own plastic sleeve and via the bottom section of the housing, following the connection order indicated.

  • Seite 35: Sensor Installation

    Comfort Control Sensor installation 6.1. Assembly of Temp/STL temperature sensor Drill a Ø 10 mm hole to allow the cable to he threaded into the cabin in accordance with the installation plan. Fit the power cable in a plastic sleeve.

  • Seite 36: Connection/Installation Plan

    Comfort Control Connection/Installation plan 7.1. Electrical wiring diagram for Comfort Control system up to 3 kW PAGE 36 50701118/10.05...
  • Seite 37 Comfort Control Connection/Installation plan 7.1. Electrical wiring diagram for Comfort Control system up to 3 kW PAGE 37 50701118/10.05...

  • Seite 38: Installation Plan For Comfort Control System Up To 3 Kw

    Comfort Control Connection/Installation plan 7.2. Installation plan for Comfort Control system up to 3 kW PAGE 38 50701118/10.05...

  • Seite 39: Electrical Wiring Diagram For Comfort Control System With Power Unit Up To 9 Kw

    Comfort Control Connection/Installation plan 7.3. Electrical wiring diagram for Comfort Control system with power unit up to 9 kW PAGE 39 50701118/10.05...
  • Seite 40 Comfort Control Connection/Installation plan 7.3. Electrical wiring diagram for Comfort Control system with power unit up to 9 kW PAGE 40 50701118/10.05...
  • Seite 41 Comfort Control Connection/Installation plan 7.3. Electrical wiring diagram for Comfort Control system with power unit up to 9 kW PAGE 41 50701118/10.05...
  • Seite 42 Comfort Control Connection/Installation plan 7.3. Electrical wiring diagram for Comfort Control system with power unit up to 9 kW PAGE 42 50701118/10.05...
  • Seite 43 Comfort Control Connection/Installation plan 7.3. Electrical wiring diagram for Comfort Control system with power unit up to 9 kW PAGE 43 50701118/10.05...

  • Seite 44: Installation Plan For Comfort Control System With Power Unit Up To 9 Kw

    Comfort Control Connection/Installation plan 7.4. Installation plan for Comfort Control system with power unit up to 9 kW PAGE 44 50701118/10.05...

  • Seite 45: Operating And Display Elements

    Comfort Control Operating and display elements 8.1. Comfort Control display Target value / LCD display Pre-selection time / bar display session-time remaining Master switch Time Operating modes Programs and individual settings Key: Description: Function: Master switch Control system standby mode ON/OFF.

  • Seite 46: System Parameters

    Comfort Control System parameters Overview of Service menu Menu Possible entry/display Code number 7452 Version V 01.01 Types of sauna 0, 1, 2, 3, 4, 5 Session time 01h, 04h, 06h, 12h, 18h Temperature offset ±5 °C foil-type sensor Temperature offset ±5 °C (limiter heating device)

  • Seite 47: Service Menu 01, Code Number

    Comfort Control System parameters 9.1. Service menu 01, code number Call up: Condition: The control system is switched off. Press the button (1) and light (2) the same time, and keep pressed. Connect at the master switch (3) before doing so.

  • Seite 48: Service Menu 06/07, Temperature Offset

    Comfort Control System parameters 9.5. Service menu 06/07, temperature offset Entry value: Entry range -5 °C to +5 °C in steps on one degree. Use the up/down keys to select the value. Press the button to confirm the selection. If the temperature-offset value is in the ”plus” range, the STL may suffer long-term damage.

  • Seite 49: Service Menu 13, Operating Hours

    Comfort Control System parameters 9.11. Service menu 13, operating hours Display value: The session-time display indicates the operating time (in hours) of the sauna-/IR-/soft steam-bath and Infraclima system (incl. after-session drying). 9.12. Service menu 14, sauna operating hours Display value: The session-time display indicates the operating time (in hours) of the sauna.

  • Seite 50: Troubleshooting

    Comfort Control 10. Troubleshooting 10.1. Error message display All repair and servicing work must be carried out by qualified service technicians or a firm specifically authorized by the manufacturer. An error message appears as the two right-hand figures in the session-time display (e.g. 92).

  • Seite 51: Possible Further Errors

    Contact customer service. Defective heating element. 11. Spare parts Article no. Spare part 3070145 Comfort Control 30601113 Power unit 9 kW 50701117 Operating instructions for Comfort Control system Operating instructions for Comfort Control system - export version 3060103 STB2 PAGE 51 50701118/10.05...

  • Seite 52: Warranty

    Comfort Control 12. Warranty After your purchase of this quality product Villeroy & Boch provides you with a factory warranty of two (2) years. We provide a warranty of five (5) years for the sauna cabin when used residentially (excluding electrical components such as sauna heater and controls, lighting, infra-red heating system).

  • Seite 53: Notes

    Comfort Control 13. Notes PAGE 53 50701118/10.05...

  • Seite 54: Informatie • Information

    Comfort Control 14. Informatie • Information Voor Nederland: Villeroy & Boch Wellness bv Savannahweg 25 • 3542 AW Utrecht • Nederland Tel.: +31 (0) 30 247 34 00 • Fax: +31 (0) 30 247 34 99 E-mail: wellness-nl@villeroy-boch.com • www.villeroy-boch.com Villeroy &...
  • Seite 55 Manuel de montage et de service Comfort Control...
  • Seite 56 ....... . . 7.3. Plan de raccordement électrique Comfort Control avec unité d’alimentation jusqu’à 9 kW 7.4.

  • Seite 57: Utilisation Normale

    DANGER DE FEU ! Données techniques Comfort Control Comfort Control : 230 V, 50-60 Hz, max. 3 kW Mesures : L = 330 mm, H = 240 mm, P = 90 mm Conditions de cabine : Température 0 ºC - 40 ºC, Humidité relative maximale de l’air 80 % PAGE 57 50701118/10.05...

  • Seite 58: Fourniture Comfort Control

    Fourniture Comfort Control Les composants suivants doivent être fournis : A, B A 1 capteur de température Temp B 1 capteur de température Temp/STB C 1 Comfort Control D 1 sachet de pièces de fixation - Documentation technique. PAGE 58 50701118/10.05...

  • Seite 59: Montage Du Contrôle

    Comfort Control Montage du contrôle 5.1. Montage/raccordement de la boîte du contrôleur Ouvrir la boîte du contrôleur Poussez les nez aux quatre positions illustrées avec un tournevis et tournez. Quand tous les quatre verrous sont détachés, la partie frontale peut être enlevée.

  • Seite 60: Raccordement De L'alimentation

    Comfort Control Montage du contrôle 5.1. Montage/raccordement de la boîte du contrôleur Montage/raccordement de la partie inférieure de la boîte Tout les conduits électriques doivent être conduits dans la suite indiquée par derrière à travers la partie inférieure de la boîte.

  • Seite 61: Montage Des Capteurs

    Comfort Control Montage des capteurs 6.1. Montage capteur de température Temp/STB Percer un trou de Ø 10 mm pour les câbles d’alimentation vers l’intérieur de la cabine, suivant le plan d’installation. Mettez un manchon support de câble sur les conduits électriques.

  • Seite 62: Plan De Raccordement Et D'installation

    Comfort Control Plan de raccordement et d’installation 7.1. Plan de raccordement électrique Comfort Control jusqu’à 3 kW PAGE 62 50701118/10.05...
  • Seite 63 Comfort Control Plan de raccordement et d’installation 7.1. Plan de raccordement électrique Comfort Control jusqu’à 3 kW PAGE 63 50701118/10.05...

  • Seite 64: Plan D'installation Comfort Control Jusqu'à 3 Kw

    Comfort Control Plan de raccordement et d’installation 7.2. Plan d’installation Comfort Control jusqu’à 3 kW PAGE 64 50701118/10.05...

  • Seite 65: Plan De Raccordement Électrique Comfort Control Avec Unité D'alimentation Jusqu'à 9 Kw

    Comfort Control Plan de raccordement et d’installation 7.3. Plan de raccordement électrique Comfort Control avec unité d’alimentation jusqu’à 9 kW PAGE 65 50701118/10.05...
  • Seite 66 Comfort Control Plan de raccordement et d’installation 7.3. Plan de raccordement électrique Comfort Control avec unité d’alimentation jusqu’à 9 kW PAGE 66 50701118/10.05...
  • Seite 67 Comfort Control Plan de raccordement et d’installation 7.3. Plan de raccordement électrique Comfort Control avec unité d’alimentation jusqu’à 9 kW PAGE 67 50701118/10.05...
  • Seite 68 Comfort Control Plan de raccordement et d’installation 7.3. Plan de raccordement électrique Comfort Control avec unité d’alimentation jusqu’à 9 kW PAGE 68 50701118/10.05...
  • Seite 69 Comfort Control Plan de raccordement et d’installation 7.3. Plan de raccordement électrique Comfort Control avec unité d’alimentation jusqu’à 9 kW PAGE 69 50701118/10.05...

  • Seite 70: Plan D'installation Comfort Control Avec Unité D'alimentation Jusqu'à 9 Kw

    Comfort Control Plan de raccordement et d’installation 7.4. Plan d’installation Comfort Control avec unité d’alimentation jusqu’à 9 kW PAGE 70 50701118/10.05...

  • Seite 71: Éléments De Contrôle Et D'affichage

    Comfort Control Éléments de contrôle et d’affichage 8.1. Affichage Comfort Control Valeur voulue / Affichage LCD Temps pré sélecté / Diagramme à temps restant barre Interrupteur central Heure Modes d’utilisation Programmes et réglages individuels Touche : Désignation : Fonction : Interrupteur central Allumer/Éteindre l’interrupteur central Stand-by du contrôle.

  • Seite 72: Réglages Du Système

    Comfort Control Réglages du système Vue d’ensemble menu de service N° Menu Entrée/affichage possibles Numéro de code 7452 Version V 01.01 Formes de bain 0, 1, 2, 3, 4, 5 Durée de bain 01h, 04h, 06h, 12h, 18h Offset température ±5 °C Sonde film...

  • Seite 73: Menu Service 01, Numéro De Code

    Comfort Control Réglages du système 9.1. Menu service 01, numéro de code Appel : Condition : Le contrôle est débranché. Appuyez et gardez appuyé en m‘me temps la touche (1) et la lampe (2) Allumez ensuite l’interrupteur central (3). Relâchez la touche (1)

  • Seite 74: Menu Service 06/07, Offset Température

    Comfort Control Réglages du système 9.5. Menu service 06/07, Offset température Valeur d’entrée : Domaine d’entrée -5 °C à +5 °C en pas de 1 degré. Choisissez la valeur à travers les touches haut/bas Confirmez le choix avec la touche Si la valeur pour la température Offset réglé...

  • Seite 75: Menu Service 13, Heures De Service

    Comfort Control Réglages du système 9.11. Menu service 13, Heures de service Valeur affichée : Le temps d’utilisation (en heures) des services Sauna/IR/Bain de vapeur et Infraclima (séchage compris) s’affiche sur l’écran. 9.12. Menu service 14, Heures de service Sauna Valeur affichée :...

  • Seite 76: Si Quelque Chose Ne Fonctionne Pas

    Comfort Control 10. Si quelque chose ne fonctionne pas 10.1. Affichage d’erreur sur l’écran Les travaux de réparations et de maintenance ne doivent être faits que par le personnel de service ou à une place autorisée par le fabricant ! Une annonce d’erreur apparaît sur les deux...

  • Seite 77: Autres Erreurs Possibles

    Il n’y a pas de vapeur. Brise de conduit. Contactez le service. Barrette chauffée défectueuse. 11. Pièce de rechange N° d’article Pièce de rechange 3070145 Comfort Control 30601113 Alimentation 9 kW 50701117 Manuel d’utilisation Comfort Control Manuel d’utilisation Comfort Control - Export 3060103 STB2 PAGE 77 50701118/10.05...

  • Seite 78: Garantie

    Comfort Control 12. Garantie Villeroy & Boch vous offre une garantie d’usine de deux (2) ans sur ce produit de qualité, à compter de sa date d’achat. Cette garantie s’étend à cinq (5) ans pour les cabines sauna à usage privé (hors composants électriques tels que la chaufferie et la commande du sauna, l’éclairage et le système de chauffage infrarouge).

  • Seite 79: Notices

    Comfort Control 13. Notices PAGE 79 50701118/10.05...

  • Seite 80: Informatie • Information

    Comfort Control 14. Informatie • Information Voor Nederland: Villeroy & Boch Wellness bv Savannahweg 25 • 3542 AW Utrecht • Nederland Tel.: +31 (0) 30 247 34 00 • Fax: +31 (0) 30 247 34 99 E-mail: wellness-nl@villeroy-boch.com • www.villeroy-boch.com Villeroy &...
  • Seite 81 Montage-/Servicerichtlijnen Comfort Control...
  • Seite 82 ........7.3. Elektriciteitsaansluitingsoverzicht Comfort Control met vermogensonderdeel tot 9 kW 7.4.

  • Seite 83: Gebruik Volgens De Richtlijnen

    BRANDGEVAAR! Technische gegevens Comfort Control Comfort Control: 230 V, 50-60 Hz, max. 3 kW Afmetingen: B = 330 mm, H = 240 mm, D = 90 mm Vereisten ruimte: Temperatuur 0 ºC - 40 ºC, luchtvochtigheid max. 80 % relatieve luchtvochtigheid PAGINA 83 50701118/10.05...

  • Seite 84: Levering Comfort Control

    Comfort Control Levering Comfort Control Bij de levering worden de volgende componenten A, B meegeleverd: A 1 stuks Temperatuursensor Temp B 1 Stück Temperatursensor Temp/STB C 1 stuks Comfort Control D 1 zak Bevestigingsonderdelen - Technische documentatie. PAGINA 84 50701118/10.05...

  • Seite 85: Besturing Monteren

    Comfort Control Besturing monteren 5.1. Besturingsbehuizing monteren/aansluiten Besturingsbehuizing openen Op de vier afgebeelde plaatsen met een schroevendraaier één voor één de neuzen voorzichtig indrukken en daarbij draaien. Als alle vier vergrendelingen zijn ontgrendeld, kan de voorkant worden verwijderd. Stekker van de contactdoos op de bedradingsplaat losmaken.

  • Seite 86: Vermogensonderdeel Aansluiten

    Comfort Control Besturing monteren 5.1. Besturingsbehuizing monteren/aansluiten Besturingsonderstuk monteren/aansluiten Alle elektrische leidingen in de desbetreffende aansluitvolgorde van achteren door het behuizingsonderstuk samen met telkens een kabeldoorvoer naar binnen trekken. Behuizingsonderstuk met de vier geïntegreerde schroeven vastmaken. Besturing volgens het aansluitingsoverzicht aansluiten.

  • Seite 87: Sensoren Monteren

    Comfort Control Sensoren monteren 6.1. Montage temperatuursensor Temp/STB Boorgat Ø 10 mm voor de leidingdoorvoer in de binnenruimte van de cabine boren volgens het installatieoverzicht. Elektrische leiding met een kabeldoorvoer aanleggen. Besturing volgens het aansluitingsoverzicht aansluiten. Zie hoofdstuk 7. Elektrische leidingen zover in het wandelement...

  • Seite 88: Aansluitings-/Installatieoverzicht

    Comfort Control Aansluitings-/Installatieoverzicht 7.1. Elektriciteitsaansluitingsoverzicht Comfort Control tot 3 kW PAGINA 88 50701118/10.05...
  • Seite 89 Comfort Control Aansluitings-/Installatieoverzicht 7.1. Elektriciteitsaansluitingsoverzicht Comfort Control tot 3 kW PAGINA 89 50701118/10.05...

  • Seite 90: Installatieoverzicht Comfort Control Tot 3 Kw

    Comfort Control Aansluitings-/Installatieoverzicht 7.2. Installatieoverzicht Comfort Control tot 3 kW PAGINA 90 50701118/10.05...

  • Seite 91: Elektriciteitsaansluitingsoverzicht Comfort Control Met Vermogensonderdeel Tot 9 Kw

    Comfort Control Aansluitings-/Installatieoverzicht 7.3. Elektriciteitsaansluitingsoverzicht Comfort Control met vermogensonderdeel tot 9 kW PAGINA 91 50701118/10.05...
  • Seite 92 Comfort Control Aansluitings-/Installatieoverzicht 7.3. Elektriciteitsaansluitingsoverzicht Comfort Control met vermogensonderdeel tot 9 kW PAGINA 92 50701118/10.05...
  • Seite 93 Comfort Control Aansluitings-/Installatieoverzicht 7.3. Elektriciteitsaansluitingsoverzicht Comfort Control met vermogensonderdeel tot 9 kW PAGINA 93 50701118/10.05...
  • Seite 94 Comfort Control Aansluitings-/Installatieoverzicht 7.3. Elektriciteitsaansluitingsoverzicht Comfort Control met vermogensonderdeel tot 9 kW PAGINA 94 50701118/10.05...
  • Seite 95 Comfort Control Aansluitings-/Installatieoverzicht 7.3. Elektriciteitsaansluitingsoverzicht Comfort Control met vermogensonderdeel tot 9 kW PAGINA 95 50701118/10.05...

  • Seite 96: Installatieoverzicht Comfort Control Met Vermogensonderdeel Tot 9 Kw

    Comfort Control Aansluitings-/Installatieoverzicht 7.4. Installatieoverzicht Comfort Control met vermogensonderdeel tot 9 kW PAGINA 96 50701118/10.05...

  • Seite 97: Bedienings-/Afleeselementen

    Comfort Control Bedienings-/afleeselementen 8.1. Display Comfort Control Instelwaarde/ LCD-Display Voorselectietijd/ Balkaanduiding resterende saunatijd Hoofdschakelaar Tijd Bedrijfsmodi Programma’s en individuele instellingen Toets: Beschrijving: Functie: Hoofdschakelaar Stand-by positie van de besturing in-/uitschakelen. Bij stand-by aan verschijnt in de display de tijdsaanduiding. Toets licht Cabinelicht in-/uitschakelen.

  • Seite 98: Systeeminstellingen

    Comfort Control Systeeminstellingen Overzicht servicemenu Menu Mogelijke invoer/aanduiding Codegetal 7452 Versie V 01.01 Saunavormen 0, 1, 2, 3, 4, 5 Saunatijdt 01h, 04h, 06h, 12h, 18h Temperatuuroffset ±5 °C Foliedetector Temperatuuroffset ±5 °C (Begrenzer kachel) Vermogensdeelherkenning 0 = inactief / 1 = actief...

  • Seite 99: Servicemenu 01, Codegetal

    Comfort Control Systeeminstellingen 9.1. Servicemenu 01, Codegetal Oproep: Voorwaarde: De besturing is uitgeschakeld. Toets (1) en licht (2) gelijktijdig indrukken en ingedrukt houden. Daartoe de hoofdschakelaar (3) inschakelen. Daarna de toets (1) en licht (2) loslaten. Aanduiding: Het symbool Service wordt samen met servicemenu 01 getoond.

  • Seite 100: Servicemenu 06/07, Temperatuuroffset

    Comfort Control Systeeminstellingen 9.5. Servicemenu 06/07, Temperatuuroffset Invoerwaarde: Invoerbereik -5 °C tot +5 °C in 1 stappen van 1 graad. Waarde via de toetsen hoger/lager oproepen. De keuze met de toets bevestigen. Als de waarde voor de temperatuuroffset in het plusbereik wordt ingesteld, kan dit permanente schade voor de STB tot gevolg hebben.

  • Seite 101: Servicemenu 13, Gebruiksuren

    Comfort Control Systeeminstellingen 9.11. Servicemenu 13, Gebruiksuren Afgelezen waarde: In de saunatijdsaanduiding verschijnt de tijd in uren voor de sauna-IR-/softstoombad- en infraclima-werking (incl. nadroging). 9.12. Servicemenu 14, Gebruiksuren sauna Afgelezen waarde: In de saunatijdsaanduiding verschijnt de tijd in uren voor het saunagebruik.

  • Seite 102: Indien Er Iets Niet Functioneert

    Comfort Control 10. Indien er iets niet functioneert 10.1. Foutmelding op de display Reparatie- en onderhoudswerkzaamheden uitsluitend door bevoegd onderhoudspersoneel of door een uitdrukkelijk door de fabrikant toegelaten servicepunt laten uitvoeren! De foutmelding verschijnt bij de beide rechte cijfers van de saunatijdsaanduiding (bijv. 92).

  • Seite 103: Mogelijke Andere Fouten

    Artikel-Nr. 50701117. Er wordt geen damp Kabelbreuk. Contact opnemen met het gevormd. servicepunt. Verwarmingselement defect. 11. Vervangingsonderdelen Artikel-Nr. Vervangingsonderdeel 3070145 Comfort Control 30601113 Vermogensonderdeel 9 kW 50701117 Bedieningshandleiding Comfort Control Bedieninghandleiding Comfort Control - Export 3060103 STB2 PAGINA 103 50701118/10.05...

  • Seite 104: Garantie

    Comfort Control 12. Garantie Villeroy & Boch geeft u een garantie van twee (2) jaar op de aankoop van dit kwaliteitsproduct. Op de voor privé-doeleinden gebruikte saunacabine (zonder elektrische componenten zoals bijv. saunakachel en -bediening, verlichting, infrarood verwarmingssysteem) geven wij een garantie van vijf (5) jaar.

  • Seite 105: Notities

    Comfort Control 13. Notities PAGINA 105 50701118/10.05...
  • Seite 106 Comfort Control 13. Notities PAGINA 106 50701118/10.05...
  • Seite 107 Comfort Control 13. Notities PAGINA 107 50701118/10.05...

  • Seite 108: Informatie • Information

    Comfort Control 14. Informatie • Information Voor Nederland: Villeroy & Boch Wellness bv Savannahweg 25 • 3542 AW Utrecht • Nederland Tel.: +31 (0) 30 247 34 00 • Fax: +31 (0) 30 247 34 99 E-mail: wellness-nl@villeroy-boch.com • www.villeroy-boch.com Villeroy &...

Inhaltsverzeichnis
