Montage sanitärseitiges Anschluss-Set
5.4
Zirkulationspumpe montieren (optional)
! Zirkulationspumpe (Abb. 30, Pos. 2) mit Reduzier-
stück G ¾ x Rp ½ und Dichtung an das Zirkulations-
rohr (Abb. 30, Pos. 1) schrauben. Auf Dichtung und
Fließrichtung achten!
! Anschlusskabel mit Stecker der Zirkulationspumpe
nach Schaltplan an das Regelgerät anschließen (sie-
he Montage- und Wartungsanweisung des Logano
G135).
! Alle Verschraubungen fest anziehen (Anwenderhin-
weis unter Kapitel 5 auf Seite 22 beachten).
5.5
Sicherheitsgruppe montieren
(optional)
! Sicherheitsgruppe (Abb. 31, Pos. 2) mit Dichtung
Ø 17 x 24 x 2 an das Kaltwasserrohr (Abb. 31,
Pos. 1) schrauben. Auf Dichtung und Fließrichtung
achten!
! Sicherheitsventil (Abb. 31, Pos. 3) mit eingelegter
Dichtung an die Sicherheitsgruppe (Abb. 31, Pos. 2)
schrauben.
! Ausgang Sicherheitsventil (Abb. 31, Pos. 4) so aus-
richten, dass er in die Richtung des Trichtersiphons
zeigt.
ANLAGENSCHADEN
Es ist eine Abblasleitung am Ausgang
des Sicherheitsventils zu montieren und
VORSICHT!
zum Trichtersiphon zu verlegen (siehe
„Trichtersiphon montieren (optional)",
Seite 26).
! Schraubnippel (Abb. 31, Pos. 5) mit Überwurfmutter
in den Kaltwasseranschluss eindichten.
! Sicherheitsgruppe (Abb. 31, Pos. 2) mit Dichtung
Ø 17 x 24 x 2 an den Schraubnippel (Abb. 31,
Pos. 5) schrauben.
! Alle Verschraubungen fest anziehen (Anwenderhin-
weis unter Kapitel 5 auf Seite 22 beachten).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Anschluss-Sets für Logano G135 mit Logalux S135/S160 • Ausgabe 08/2002

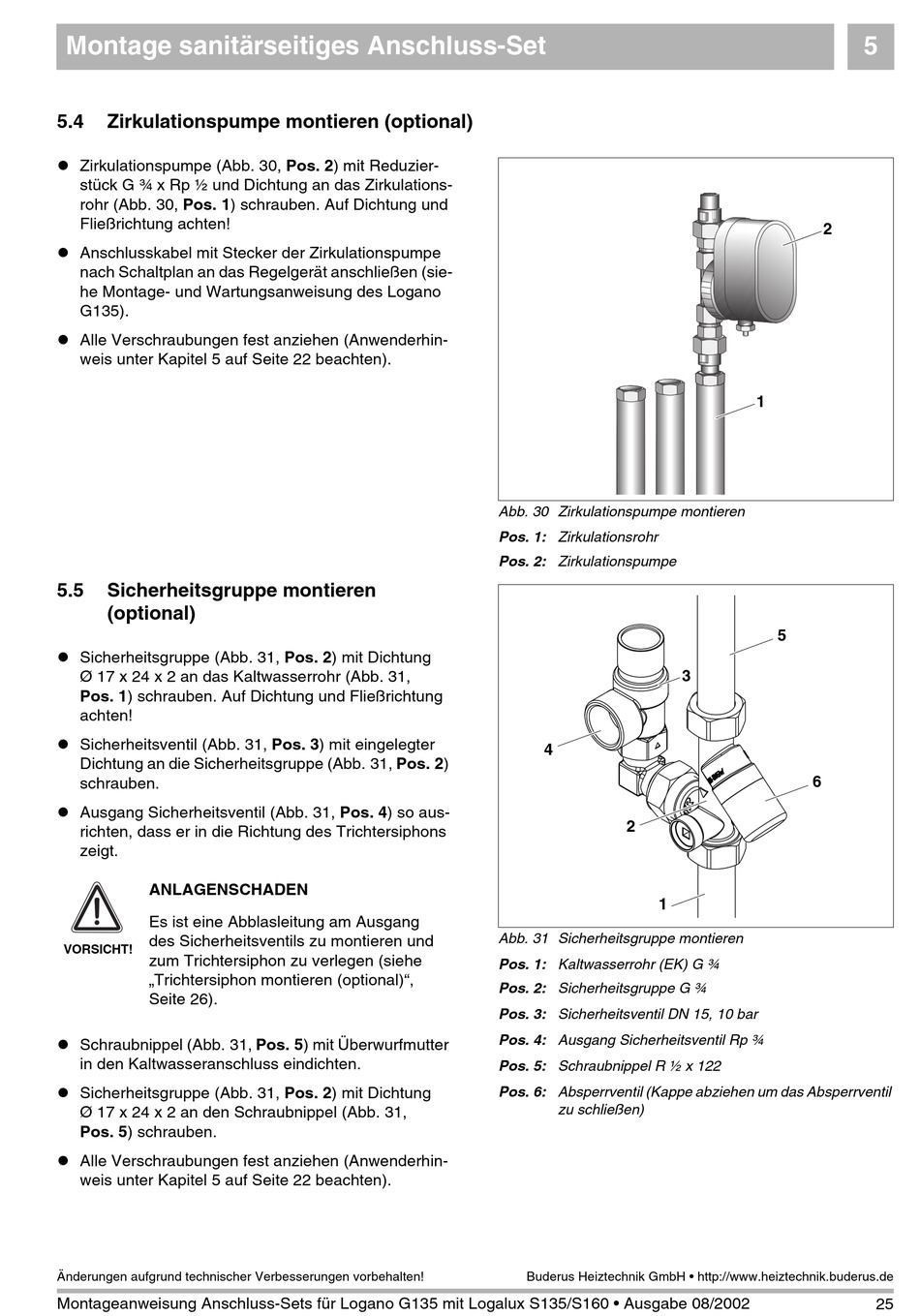

Abb. 30 Zirkulationspumpe montieren
Pos. 1: Zirkulationsrohr
Pos. 2: Zirkulationspumpe
4
2
1
Abb. 31 Sicherheitsgruppe montieren
Pos. 1: Kaltwasserrohr (EK) G ¾
Pos. 2: Sicherheitsgruppe G ¾
Pos. 3: Sicherheitsventil DN 15, 10 bar
Pos. 4: Ausgang Sicherheitsventil Rp ¾
Pos. 5: Schraubnippel R ½ x 122
Pos. 6: Absperrventil (Kappe abziehen um das Absperrventil
zu schließen)
