Abmessungen bei G135 mit S135/S160
1.2 Äußere Abmessungen bei G135 mit S135 bzw. S160
ANWENDERHINWEIS
Die Höhe des Speicher-Wassererwärmers
können Sie mit den verstellbaren Fuß-
schrauben einstellen.
ANWENDERHINWEIS
Zum Aufstellen der Heizungsanlage sind
die angegebenen Mindestmaße (siehe
Tab. 2) einzuhalten, um die Montage-,
Wartungs- und Service-Arbeiten und den
sicheren Betrieb zu gewährleisten.
Heizkessel
G135 mit S135
G135 mit S160
Tab. 2 Äußere Abmessungen in mm für G135 mit S135 oder
G135 mit S160. Die Maße sind als Minimalwerte zu
verstehen (Abb. 3).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Anschluss-Sets für Logano G135 mit Logalux S135/S160 • Ausgabe 08/2002
A B
320 2128
320 2238
min. 50

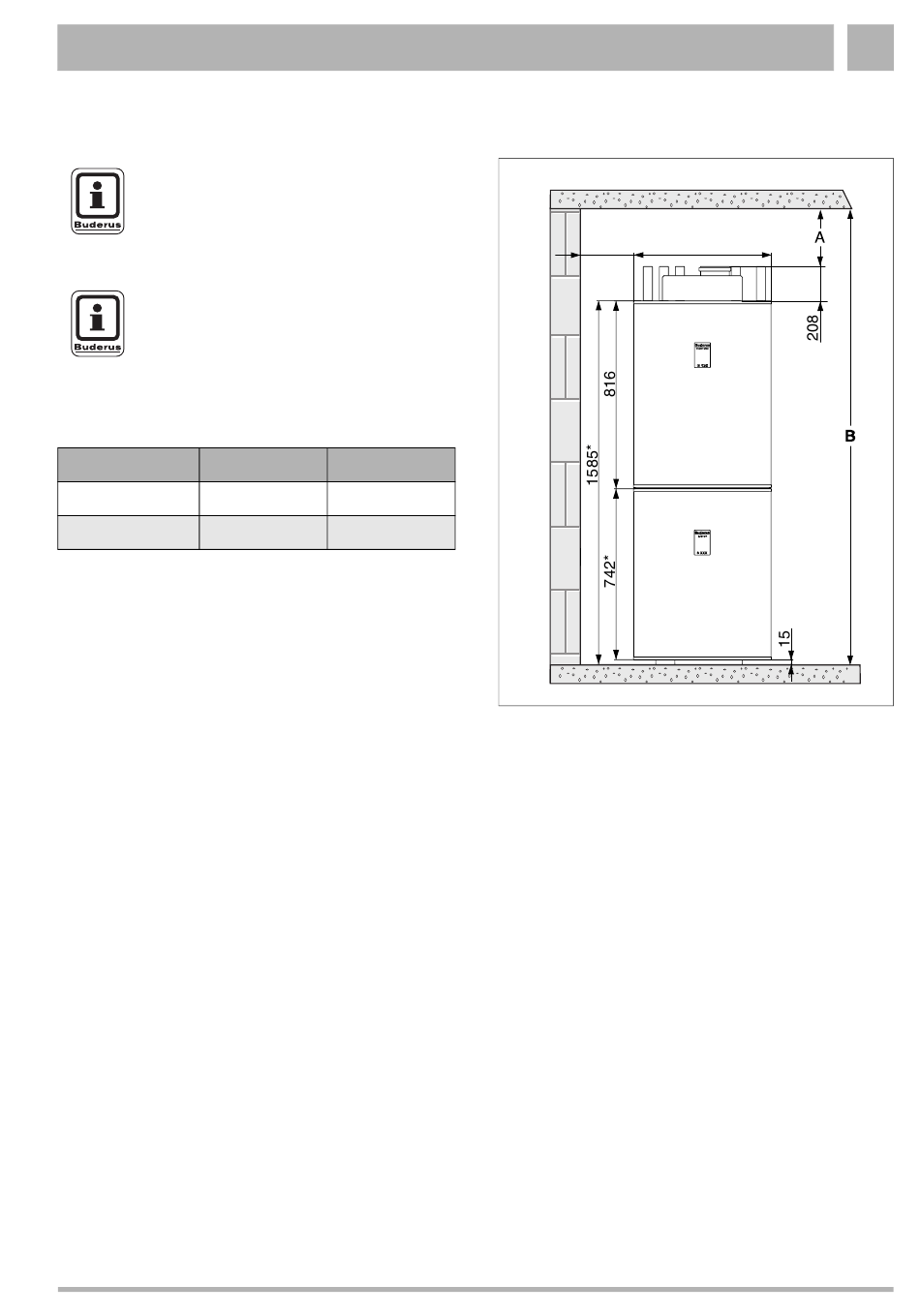

Abb. 3 Abmessungen bei G135 mit S135 bzw. S160
- OKFFB = Oberkante Fertigfußboden.
* Bei S160 sind die Masse um +110 mm höher.
