Steg

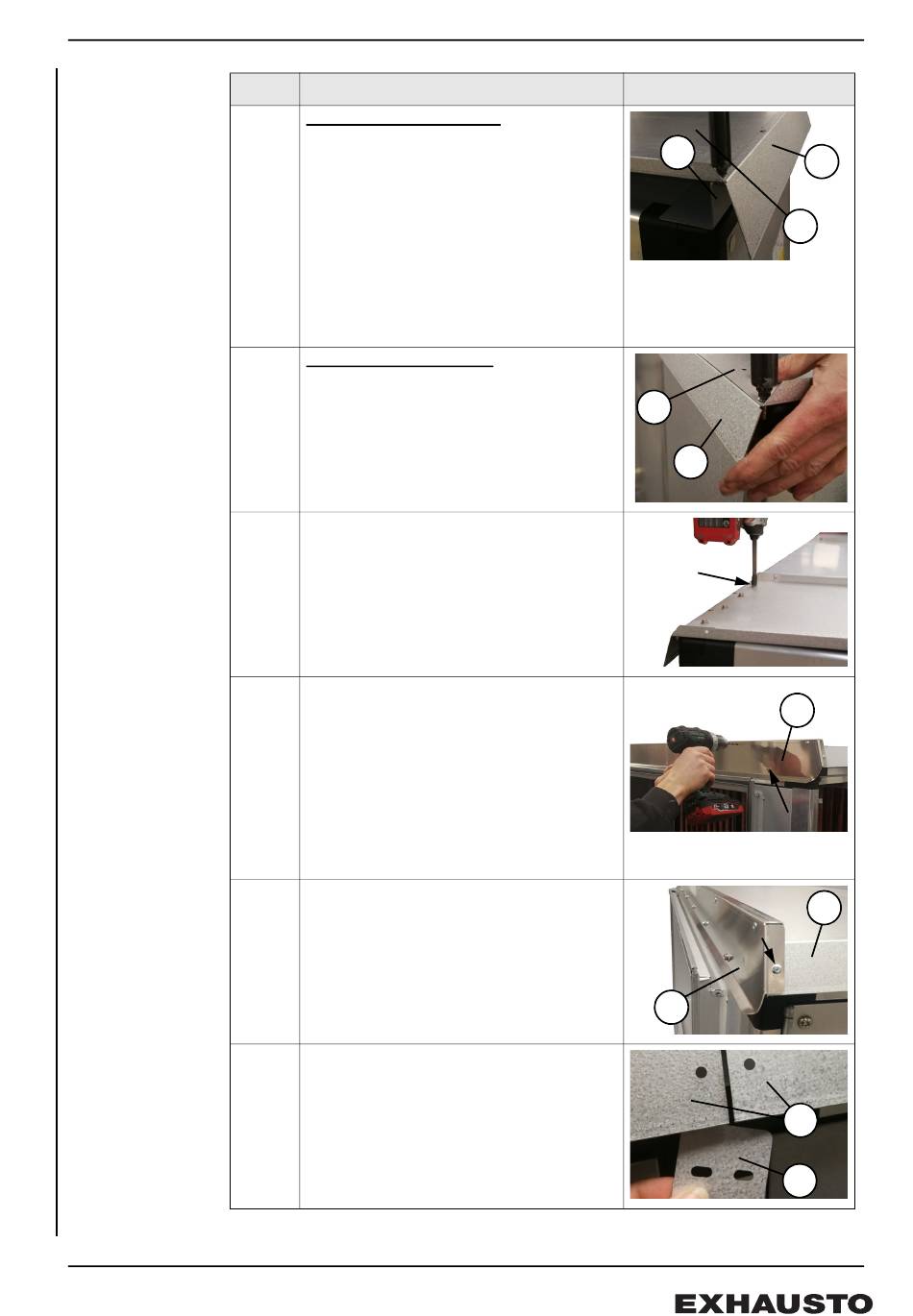

8 På aggregatets framsida:
Lägg taksidan (E) ovanpå takplåten (D) vid
sektionens front.
Taksidan, takplåten och frontstödet (B)
monteras samman med popnitar.
Obs!
På storlekarna VEX4060-4100 är taksidan
högre vid sektionens front än vid
sektionens baksida.
9 På aggregatets baksida:
Lägg taksidan (E) under takplåten (D) vid
sektionens baksida.
Taksidan och takplåten monteras samman
med popnitar i den yttersta raden med hål.
10 Skruva i självborrande skruvar med
packning i den andra raden med hål och
ner i stativet.
11 De översta hålen i takfoten (J) passas in
efter de fyra hålen i takplåten och monteras
med popnitar.
Resterande hål upptill i takfoten borras ut i
takplåten och monteras med popnitar.
De självborrande skruvarna med packning
skruvas in i stativet, genom de nedersta
hålen.
12 Takfoten (J) och taksidorna (H) monteras
med popnitar vid aggregatets front och
baksida.
13 Den bakre skarvplåten (K) monteras
bakom taksidorna (H) och monteras med
popnitar.
Obs!
På storlekarna VEX4060-4100 är taksidan
högre vid sektionens front än vid
sektionens baksida.
Åtgärd
26/44
B
E
D
D
E
J
H
J
H
K
