1. - Monteringsveiledning

1.1 Beskrivelse

Taket over VEX4000 er bygd opp av en rekke takplater med tilhørende deler. Delene er
tilpasset hver enkelt seksjon.
Merk Med aggregater som er levert seksjonsdelt, anbefales det å vente med å sette sammen
seksjonene til trinn 1-4 er utført.

1.2 Leveranse

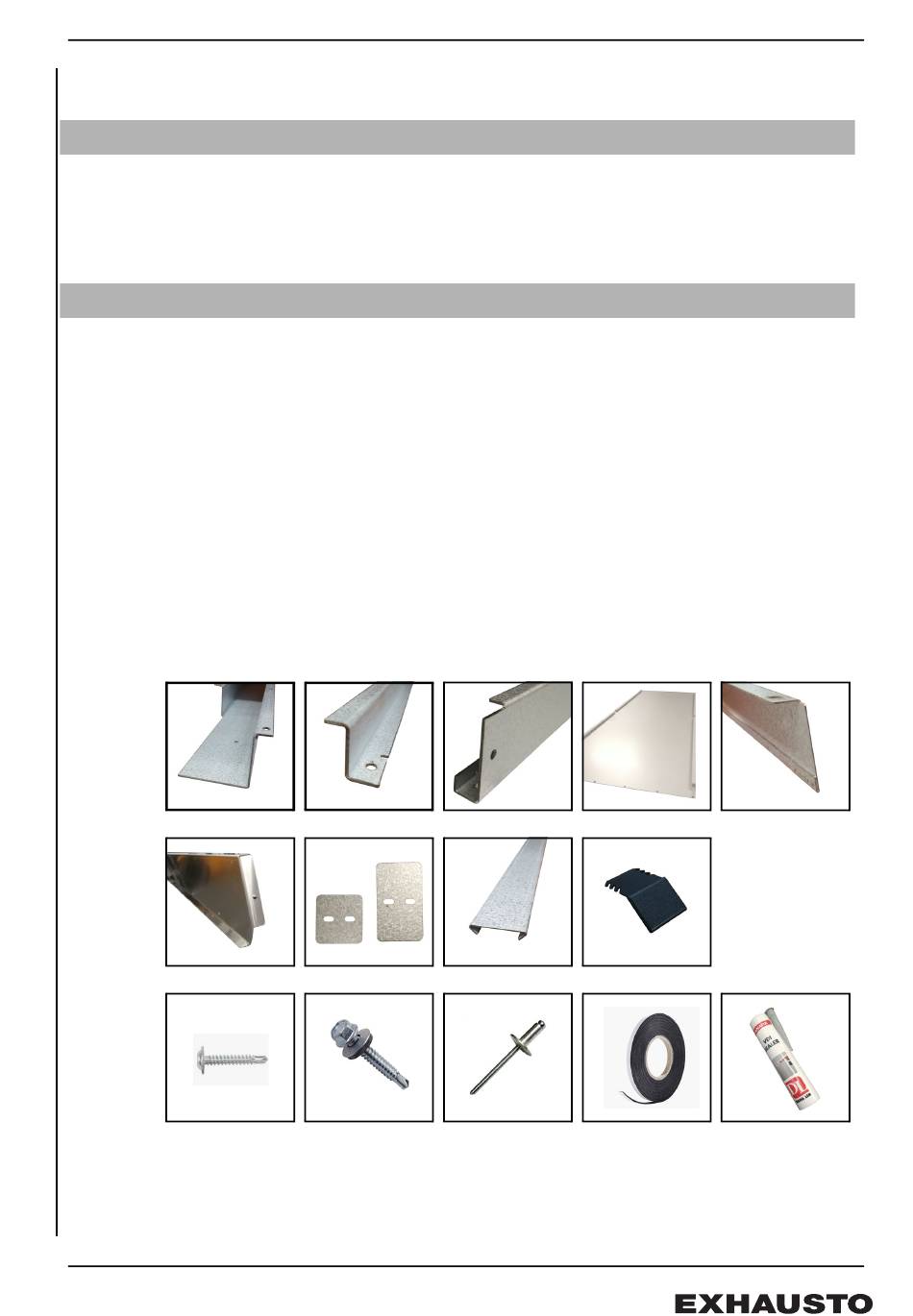

Medlevert til tak
A
F
1
* På størrelsene VEX4070-4100 må det monteres to ekstra understøttinger.
** På størrelsene VEX4060-4100 er taksiden høyere langs fronten enn på
• A - Front-understøtting
• B - Senter-understøtting
• C - Ekstra understøtting*
• D - Takplater for hver seksjon
• E - Taksider** - Høy og lav
• F - Takfotbord - Høyre og venstre
• G - Bakplate - Høy og lav
• H - Skjøteskinne
• I - Endestykker i plast
• 1 - Selvskjærende skruer
• 2 - Selvskjærende skruer med pakning
• 3 - Popnagler
• 4 - Tetningsbånd
• 5 - Fugemasse
B
G
2
seksjonens bakside.
C D
H I
3 4
