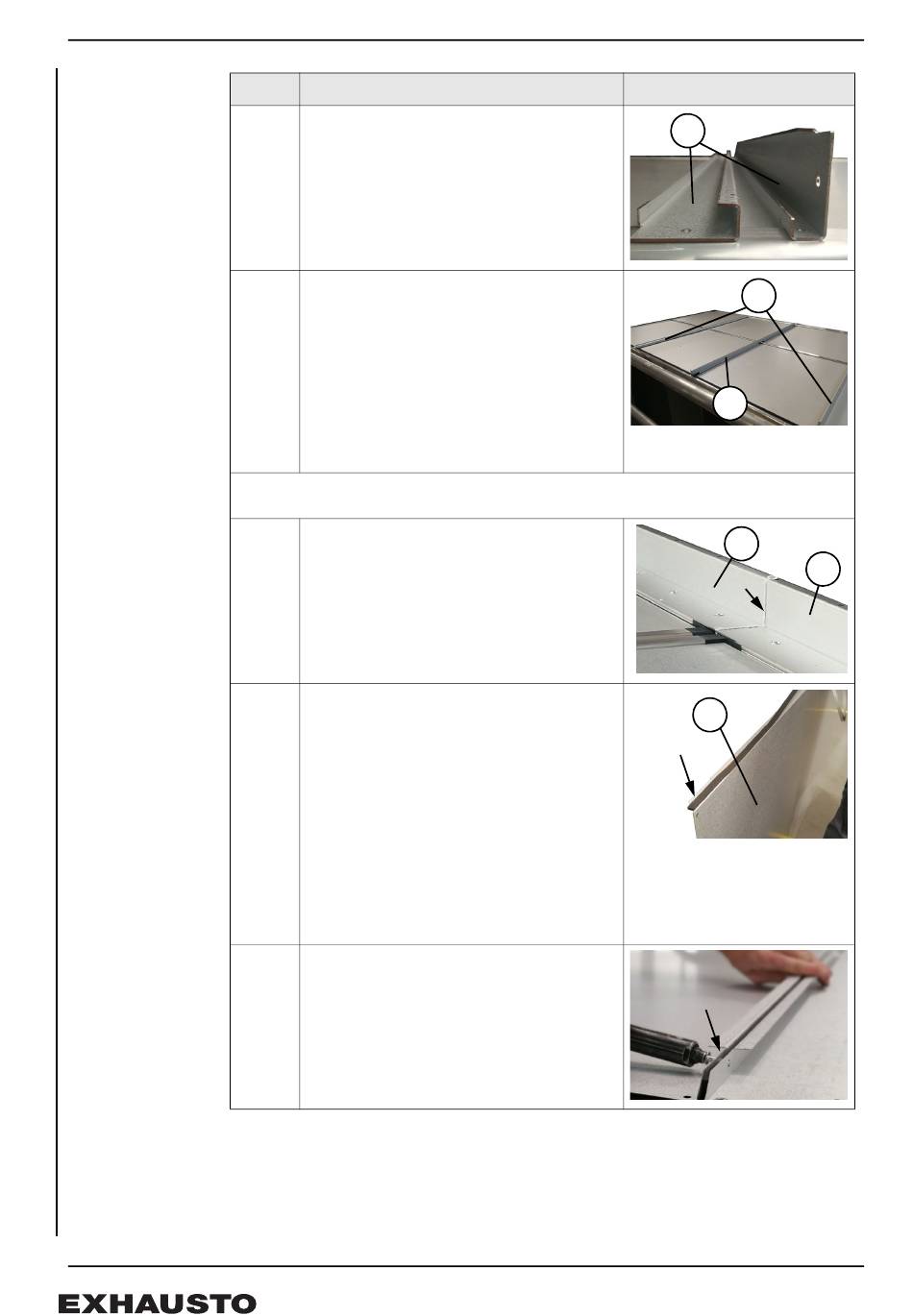

Aggregat som levereras sektionsuppdelade ska monteras samman innan nästa
Steg
Obs!
På storlekarna VEX4070-4100 ska två
extra stöd (C) monteras parallellt med
fronten på varje sektion..
Extrastöden är lika, men vänds olika.
4 Montera extrastöden (C) så att fallet lutar
bakåt på taket, dvs. den höga sidan är mot
sektionens front och den låga är baktill.
Placera extrastöden mitt mellan mittstödet
(B) och sektionens front/bakkant.
Montera tätningsband på extrastöden och
skruva fast dem i stativet med
självborrande skruvar.
5 Efter att sektionerna har monterats
samman ska man foga mellan varje
frontstöd (A)
6 Montera tätningsband på båda sidorna av
takplåtarna (D)
Obs!
Detta gäller även om man använder två
takplåtar till en sektion.
Lägg upp takplåtarna löst på aggregatet för
att säkerställa korrekt tillpassning efter de
enskilda sektionerna.
Den ände som har en rad med hål vänds
mot fronten av aggregatet.
7 Takplåtarna monteras med popnitar.
Åtgärd
steg
25/44
C
C
B
A
A
D
