Daikin FUA71AVEB9 Installationsanleitung Seite 24

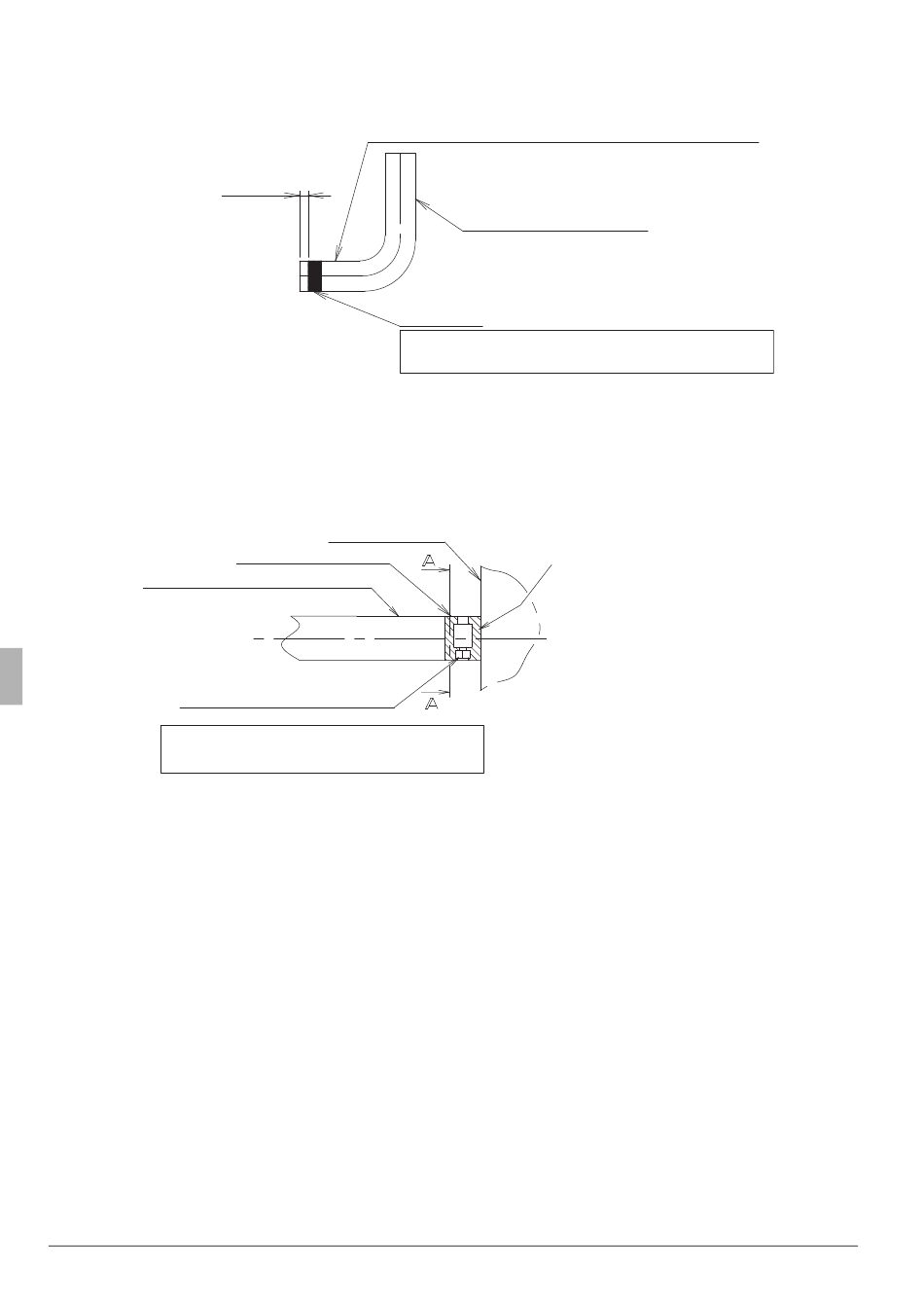

Rohrknie, dass das Band mehr als die Breite der Metallschelle (2) abdeckt. Lassen Sie dabei 10 - 15
mm von der Spitze des Rohrknies (10) frei wie in Abb. 30 dargestellt.
10~15mm
2. Schieben Sie den Ablaufschlauch (1) und das Rohrknie (10) in die Muffe der Ablaufleitung. Ziehen
Sie die Metallschelle (2) innerhalb des umwickelten Bereichs der eingesteckten Schlauchspitze mit
einem Anzugsmoment von 1,35
(Siehe Abb. 25, 26, 27 und 31)
Ablaufschlauch (1) (Zubehör)
Metallschelle (2) (Zubehör)
Die Metallschelle (2) so befestigen, dass
der Schraubenkopf nach unten weist.
• Das Anzugsmoment für das Festziehen der Metallschelle (2) darf den angegebenen Wert nicht
überschreiten.
Muffe, Ablaufschlauch (1), Rohrknie (10) oder Metallschelle (2) könnten beschädigt werden.
Befestigen Sie die Metallschelle (2) so, dass der festgezogene Teil innerhalb des in Abb. 32
dargestellten Bereichs liegt.
3. Wickeln Sie das Vinylband um das Ende der Metallschelle (2), damit das im nächsten Arbeitsschritt
verwendete Dichtmaterial (groß) (8) nicht durch das Schellenende beschädigt wird, oder biegen Sie
die Spitze der Metallschelle (2) wie gezeigt nach innen. (Siehe Abb. 32)
20
Für aufsteigende Rohrleitung : kürzere Seite
Für rückwärts gerichtete Rohrleitung : längere Seite
Vinylband
Einen Bereich umwickeln, dessen Breite
(ca. 20 mm) breiter als die Metallschelle (2) ist.
Abb. 30
± 0,15 N·m (135
IInnenaggregat
(Ablaufpumpe)
Umwickelter Bereich
Rohrknie (10) (Zubehör)
± 15 N·cm) an.
So einsetzen, dass kein Zwischenraum bleibt
Abb. 31
Deutsch
