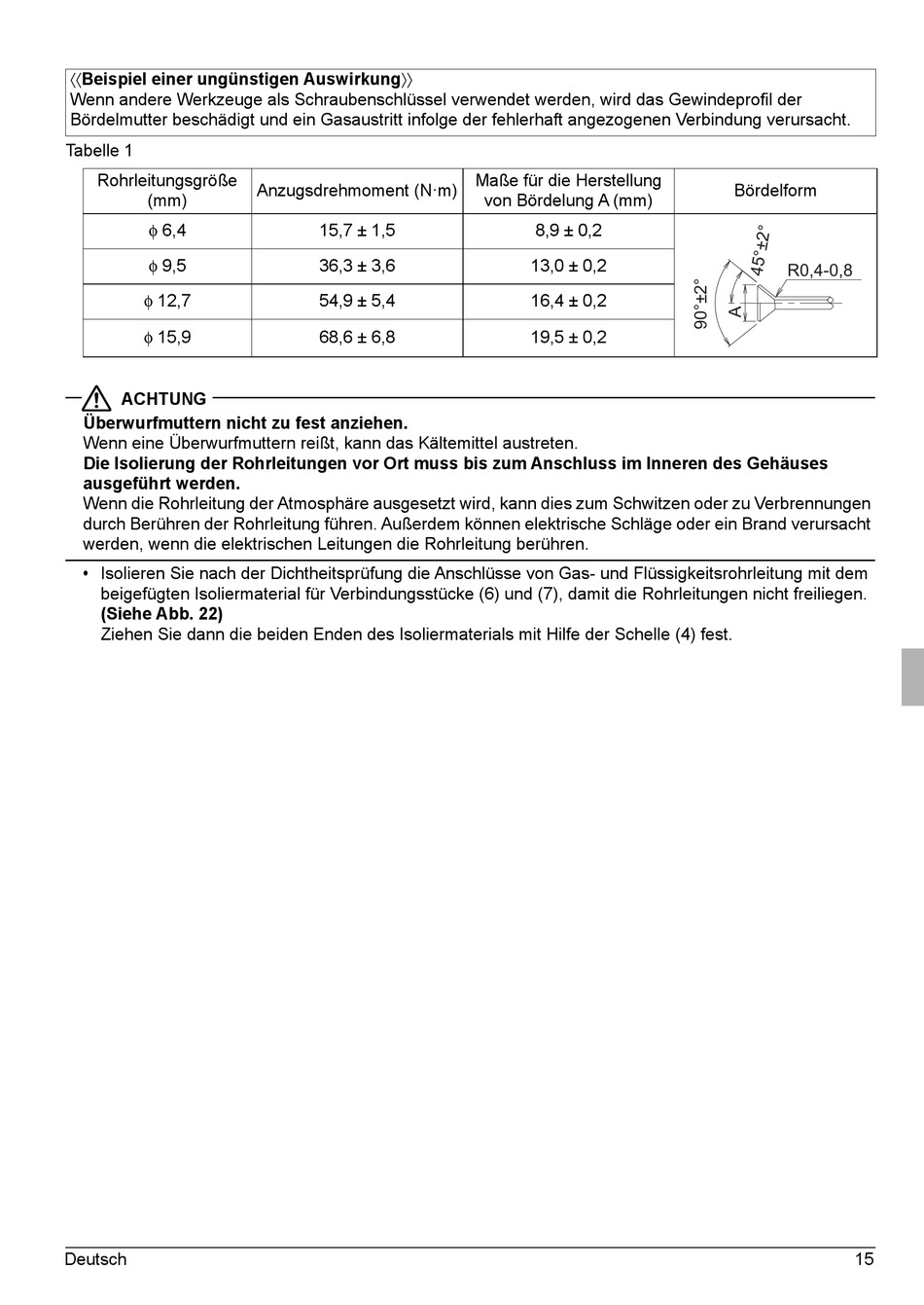

Daikin FUA71AVEB9 Installationsanleitung Seite 19

Beispiel einer ungünstigen Auswirkung
Wenn andere Werkzeuge als Schraubenschlüssel verwendet werden, wird das Gewindeprofil der
Bördelmutter beschädigt und ein Gasaustritt infolge der fehlerhaft angezogenen Verbindung verursacht.
Tabelle 1
Rohrleitungsgröße
(mm)
φ 6,4
φ 9,5
φ 12,7
φ 15,9
ACHTUNG
Überwurfmuttern nicht zu fest anziehen.
Wenn eine Überwurfmuttern reißt, kann das Kältemittel austreten.
Die Isolierung der Rohrleitungen vor Ort muss bis zum Anschluss im Inneren des Gehäuses
ausgeführt werden.
Wenn die Rohrleitung der Atmosphäre ausgesetzt wird, kann dies zum Schwitzen oder zu Verbrennungen
durch Berühren der Rohrleitung führen. Außerdem können elektrische Schläge oder ein Brand verursacht
werden, wenn die elektrischen Leitungen die Rohrleitung berühren.
• Isolieren Sie nach der Dichtheitsprüfung die Anschlüsse von Gas- und Flüssigkeitsrohrleitung mit dem
beigefügten Isoliermaterial für Verbindungsstücke (6) und (7), damit die Rohrleitungen nicht freiliegen.
(Siehe Abb. 22)
Ziehen Sie dann die beiden Enden des Isoliermaterials mit Hilfe der Schelle (4) fest.
Deutsch
Anzugsdrehmoment (N·m)
15,7 ± 1,5
36,3 ± 3,6
54,9 ± 5,4
68,6 ± 6,8
Maße für die Herstellung
von Bördelung A (mm)
8,9 ± 0,2
13,0 ± 0,2
16,4 ± 0,2
19,5 ± 0,2
Bördelform
R0,4-0,8
