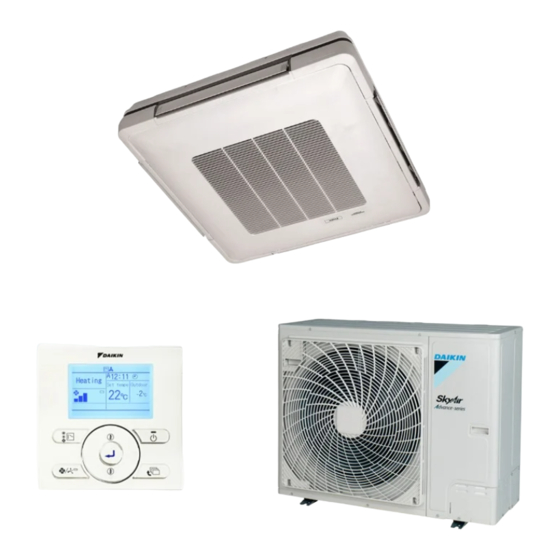

- Seite 1 INSTALLATIONSANLEITUNG Split-System-Klimageräte FUA71AVEB9 FUA100AVEB9 FUA125AVEB9...
- Seite 2 Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) m (kg) — — — 1.843 28.9 1.843 3.64 1.843 4.45 3.95 4.83 34.0 5.31 41.2 4.34 4.74 5.79 49.0 6.39 57.5 5.13 5.53 7.41 66.7 5.92 8.51 76.6 9.68 87.2 6.48 7.32...
- Seite 3 3P471028-14H...
-
Seite 5: Inhaltsverzeichnis
FUA71AVEB FUA100AVEB SPLIT-TYP Klimagerät Installationsanleitung FUA125AVEB INHALT 1. SICHERHEITSHINWEISE..................1 2. VOR DER INSTALLATION...................3 3. AUSWAHL DES INSTALLATIONSORTES ............6 4. VORBEREITUNGEN VOR DER INSTALLATION ..........8 5. INSTALLATION DES INNENGERÄTS...............12 6. KÄLTEMITTELLEITUNGSARBEITEN..............13 7. ABLAUFLEITUNGSARBEITEN................17 8. ELEKTROINSTALLATIONSARBEITEN .............23 9. MONTAGE DER ECKABDECKUNG · ANSAUGGITTER ........31 10. - Seite 6 Verletzungen durch Erfrierungen führen. • Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden. Deutsch...
-
Seite 7: Vor Der Installation
• Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen. • Das Gerät muss so gelagert werden, dass es vor mechanischen Schäden geschützt ist und sich in einem gut belüfteten Raum ohne kontinuierlich betriebene Zündquellen befindet (z. -
Seite 8: Optionale Zubehörteile
• Nutzen Sie zur Auswahl der Einbaustelle das Installationsmusterblatt (in der Verpackung enthalten) als Referenz. • Verwenden Sie das Klimagerät nicht an Orten mit salzhaltiger Luft, wie z. B. in Küstennähe, Fahrzeugen oder Schiffen, oder an Orten mit starken Spannungsschwankungen (etwa in Fabriken). •... - Seite 9 BEACHTEN SIE BEI DER DURCHFÜHRUNG DER ARBEITEN DIE FOLGENDEN PUNKTE UND ÜBERPRÜFEN SIE DIESE NACH BEENDIGUNG DER ARBEITEN ERNEUT. 1. Nach Abschluss der Installation zu überprüfende Punkte Kontrolls- Zu prüfende Punkte Bei Defekt palte Ist das Klimagerät sicher befestigt? Tropfen · Vibrationen · Geräusche Sind die Installationsarbeiten für das Klimagerät Funktioniert nicht ·...
-
Seite 10: Auswahl Des Installationsortes
3. AUSWAHL DES INSTALLATIONSORTES Halten Sie die Aufhänger an 4 Stellen fest, um das Gerät beim Auspacken oder danach zu bewegen, und wenden Sie keine Kraft auf die Rohrleitungen (für Kältemittel und Ablauf) und die Kunstharzteile an. (1) Wählen Sie einen Installationsort, der folgenden Bedingungen entspricht und den Wünschen des Kunden entspricht. - Seite 11 ACHTUNG • Installieren Sie Innen- und Außengeräte sowie die Stromversorgungs-, Fernbedienungs- und Verbindungskabel in mindestens 1 m Abstand von Fernsehgeräten oder Radios, um Bildstörungen oder Rauschen zu vermeiden. (Je nach Stärke der Funkwellen ist ein Abstand von 1 m eventuell nicht ausreichend, um das Rauschen zu vermeiden.) •...
-
Seite 12: Vorbereitungen Vor Der Installation
Anzeige am * : Diese Anzeige zeigt die Richtung der Luftabgabe an. Innengerät Für den Querverweis einer Luftauslassnummer zu einer Anzeige an einem Innengerät. Nummer des Luftauslasses Bezeichnung des Luftauslasses Anzeige am Innengerät Luftauslass 1 Luftauslass 2 Luftauslass 3 Luftauslass 4 Innenaggregat Abb. - Seite 13 (2) Bohren Sie Löcher für die Schraubbolzen der Aufhängung, den Auslass der Rohrleitungen, den Auslass der Ablaufleitung und den Einlass der elektrischen Leitungen. • Verwenden Sie die Installationsmusterzeichnung (11), auf der die Lage der oben angegebenen Bohrungen dargestellt ist. • Bestimmen Sie die Positionen für die Schraubbolzen der Aufhängung, den Auslass der Rohrleitungen, den Auslass der Ablaufleitung und den Einlass der elektrischen Leitungen.
- Seite 14 • Fassen Sie das Innengerät beim Tragen an den Metallbeschlägen für die Aufhängung an. (Siehe Abb. 9) Blockierung des Luftauslasses für 2-Wege- oder 3-Wege-Luftabgabe • Für die 2-Wege-Luftabgabe ist zusätzlich zum beigefügten Sperrmaterial der optionale Sperrmaterialsatz für die 2-Wege-Luftabgabe erforderlich. Das beigefügte Sperrmaterial und das optionale Sperrmaterial für die 2-Wege-Luftabgabe können gemeinsam für jeden Luftauslass verwendet werden.
- Seite 15 Wenn es schwierig ist, das Material einzusetzen, lösen Sie zunächst die Schrauben an beiden Seiten der unteren Zierplatte und setzen Sie anschließend das Material ein. 3. Schieben Sie den abgewinkelten Teil (2 Stellen) im Inneren des Sperrmaterials in den Zwischenraum zwischen unterer Zierplatte und Auffangwanne, bis Sie ein Klickgeräusch hören, und fixieren Sie anschließend das Sperrmaterial.
-
Seite 16: Installation Des Innengeräts
* Wenn es schwierig ist, das Sperrmaterial einzusetzen, lösen Sie zuvor die Schrauben links und rechts auf der unteren Zierplatte. Achten Sie darauf, die gelösten Schrauben nach der Fixierung des Sperrmaterials wieder festzuziehen. (Siehe Abb. 14) Untere Zierplatte Untere Zierplatte Untere Zierplatte Schraube Schraube... -
Seite 17: Kältemittelleitungsarbeiten
• Das Innengerät muss sicher an einer Stelle montiert werden, die seinem Gewicht standhalten kann. Wenn die Stärke nicht ausreicht, kann das Gerät herunterfallen und Verletzungen verursachen. • Verwenden Sie nur von DAIKIN hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. - Seite 18 Verbindungs- oder Anschlussstücke, die bereits gebraucht worden sind, NICHT benutzen. Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein. Die Kältemittelleitungen können aus 3 Richtungen verbunden werden. • Im Falle von aufwärtsführenden Leitungen entfernen Sie die Abdeckung für die Durchführung der Rohrleitung.
- Seite 19 Beispiel einer ungünstigen Auswirkung Wenn andere Werkzeuge als Schraubenschlüssel verwendet werden, wird das Gewindeprofil der Bördelmutter beschädigt und ein Gasaustritt infolge der fehlerhaft angezogenen Verbindung verursacht. Tabelle 1 Rohrleitungsgröße Maße für die Herstellung Anzugsdrehmoment (N·m) Bördelform (mm) von Bördelung A (mm) φ...
- Seite 20 Isolierverfahren für die Flüssigkeitsseite der Rohrleitung Von der Wurzel der Einheit bis zum Teil der Rohrleitungsisoliermaterial Bördelmutterverbindung (Geräteseite) Verbindungsisoliermaterial mit Dichtungsmaterial (7) (Zubehör) Flüssigkeitsrohrleitung umwickeln. Lassen Sie keinen Zwischenraum Bringen Sie Bördelmutterverbindung die Naht nach oben Rohrleitungsisoliermaterial Schelle (4) (vor Ort bereitzustellen) (Zubehör) Gasleitung Vermeiden Sie...
-
Seite 21: Ablaufleitungsarbeiten
Isolierungsverfahren für L-förmige Rohrstücke der aufwärtsführenden und nach rechts gerichteten Leitungen Rohrleitungsisoliermaterial (vor Ort bereitzustellen) Setzen Sie Rohrleitungen nicht der Umgebungsluft aus, um Schwitzen zu verhindern. Verbindungsisoliermaterial Isolieren Sie die Rohrleitung auf die (6) (Zubehör) Bördelmutterverbindung gleiche Weise wie in Abb. 22 gezeigt und verwenden Sie das beiliegende L-förmiges Verbindungsisoliermaterial (6). - Seite 22 Metallschelle (2) (Zubehör) Rohrknie (10) (Zubehör) Längere Seite Dichtmaterial (groß) (8) (Zubehör) Abb. 26 (Rückwärts gerichtete Rohrleitung) Metallschelle (2) (Zubehör) Ablaufschlauch (1) (Zubehör) Dichtmaterial (groß) (8) (Zubehör) Abb. 27 (Nach rechts gerichtete Rohrleitung) • Wählen Sie einen Rohrdurchmesser, der dem Durchmesser der Verbindungsrohrleitung entspricht oder größer ist (außer Steigleitung) (Rohrleitungen aus Polyvinylchlorid, Nenndurchmesser 20 mm, Außendurchmesser 26 mm).
- Seite 23 • Installieren Sie Stützen im Abstand von 1 bis 1,5 m, damit sich die Rohrleitungen nicht verbiegen. (Siehe Abb. 29) Ablaufschlauch (1) (für den Anschluss an VP20) Ablaufleitung (Zubehör) (Zubehör) Deckenplatte Abstand 1 ~ 1,5 m Stütze Ablaufleitung Steigleitung VP20 VP20 Steigleitung Rohrknie (10) (Zubehör)
- Seite 24 Rohrknie, dass das Band mehr als die Breite der Metallschelle (2) abdeckt. Lassen Sie dabei 10 - 15 mm von der Spitze des Rohrknies (10) frei wie in Abb. 30 dargestellt. Für aufsteigende Rohrleitung : kürzere Seite Für rückwärts gerichtete Rohrleitung : längere Seite 10~15mm Rohrknie (10) (Zubehör) Vinylband...
- Seite 25 <Falls die Spitze gebogen wird > < Falls Vinylband angeklebt wird > Festgezogener Bereich Festgezogener Bereich Vinylband Kleben Sie das Vinylband an, ohne das Dichtmaterial Biegen Sie die Spitze, ohne das (groß) (8) zu zerreißen. Dichtmaterial (groß) (8) zu zerreißen. Abb.
- Seite 26 [Wenn die elektrische Verkabelung nicht abgeschlossen ist] • Die elektrische Verkabelung (einschließlich Erdung) muss von einem qualifizierten Elektriker ausgeführt werden. • Wenn kein qualifiziertes Personal zugegen ist, überprüfen Sie die elektrische Verkabelung nach dem Abschluss der Arbeiten an den elektrischen Leitungen gemäß der unter [Nach dem Abschluss der elektrischen Verkabelung] angegebenen Methode.
-
Seite 27: Elektroinstallationsarbeiten
8. ELEKTROINSTALLATIONSARBEITEN 8-1 ALLGEMEINE HINWEISE • Stellen Sie sicher, dass sämtliche Arbeiten an der Elektrik durch qualifiziertes Fachpersonal in Übereinstimmung mit den geltenden gesetzlichen Bestimmungen und dieser Installationsanleitung durchgeführt werden und dabei ein getrennter zugehöriger Stromkreis verwendet wird. Eine unzureichende Kapazität des Stromversorgungskreises oder eine fehlerhafte elektrische Anlage kann zu Stromschlägen oder einem Brand führen. - Seite 28 • Die Spezifikationen der Verkabelung gehen davon aus, dass die Verdrahtung einen Spannungsabfall von 2% aufweist. 8-3 VERKABELUNGSMETHODE ( Abb. 36) Siehe • Verbindungskabel, Erdungskabel Entfernen Sie die Schaltkastenabdeckung, suchen Sie das zur Anschlussleiste für die das Verbindungskabel passende Symbol (X2M) und schließen Sie das Kabel an. Schließen Sie den Erdungsleiter ebenfalls an die Verbindungskabel-Anschlussleiste an (X2M).
- Seite 29 Etwa 7mm Ummantelter Teil Der mit " " gekennzeichnete Klemmenblock für Teil der Verkabelung muss so Verdrehen Si e di e Verdrahtung Fernbedienungskabel nach dem Abl ö sen der Umhül l u ng. verlegt werden, dass er nicht (X1M) gespannt wird. Klemmenblock (X2M) für Innen-Außen- 20-50mm...
- Seite 30 • Wenn das Obige nicht verfügbar ist, die folgenden Punkte beachten. (Ungewöhnliche Hitzeentwicklung kann auftreten, wenn die Kabel nicht sicher befestigt sind.) Der Anschluss von 2 Der Anschluss von 2 Der Anschluss von Kabeln gleicher Größe Kabeln auf einer Seite ist Kabeln verschiedener muss auf beiden Seiten nicht zulässig.
- Seite 31 WARNUNG Stellen Sie die Verdrahtung ordentlich her, damit die Schaltkastenabdeckung sicher befestigt werden kann. Wenn die Schaltkastenabdeckung nicht angebracht ist, können die Verdrahtungen schweben oder durch den Kasten und das Blech eingeklemmt werden und Stromschläge oder einen Brand verursachen. 8-4 VERKABELUNGSBEISPIELE ACHTUNG Es muss ein Fehlerstrom-Schutzschalter im Außenaggregat installiert werden.
- Seite 32 • Gruppensteuerung: 1 Fernbedienung steuert bis zu 16 Innenaggregate (Alle Innenaggregate werden durch die Fernbedienung gesteuert). (Siehe Abb. 42) Gruppensteuerung Stromversorgung Stromversorgung Stromversorgung 220 - 240 V 220 - 240 V 220 - 240 V Fehlerstrom- Fehlerstrom- Fehlerstrom- 50 Hz 50 Hz 50 Hz Schutzschalter...
- Seite 33 < Verkabelungsmethode > (1) Nehmen Sie die Abdeckung vom Steuerungskasten ab. (2) Verlegen Sie die Kabel über Kreuz zwischen den Klemmen (P1, P2) im Schaltkasten für die Fernbedienung. (Es gibt keine Polarität.) (Siehe Abb. 42 und Tabelle 2) Kreuzkabel Anschluss für Fernbedienungskabel (P1,P2) zum nächsten Gerät Klemmenblock Klemmenblock...
-
Seite 34: Zentrale Steuerung
Klemmenblock (X1M) Außenaggregat (Hauptgerät*) Innenaggregat Fernbedienung 2 Fernbedienung 1 (Neben) Fernbedienung 1 Fernbedienung 2 (Haupt) Zusätzliche Fernbedienung Abb. 46 * Für Simultanbetriebssystem muss die Fernbedienung an das Hauptgerät angeschlossen werden. HINWEIS • Die Anschlussnummern der Außen- und Inneneinheiten müssen übereinstimmen. 8-5 ZENTRALE STEUERUNG •... -
Seite 35: Montage Der Eckabdeckung · Ansauggitter
9. MONTAGE DER ECKABDECKUNG · ANSAUGGITTER Für den Testbetrieb ohne die Eckabdeckung siehe zunächst "11. PROBELAUF" • Für den Auslass von nach rechts gerichteten und rückwärtsführenden Rohrleitungen die Eckabdeckung wie in Abb. 47 dargestellt ausschneiden und entfernen. (Gehen Sie beim Schneiden vorsichtig vor und befestigen Sie das Innengerät, damit die Teile für die Eckabdeckung nicht herabfallen können.) Für den Auslass rückwärts gerichteter Rohrleitungen... -
Seite 36: Bauseitige Einstellung
• Stellen Sie die ZWEITE CODE-Nr. wie in Tabelle 3 dargestellt entsprechend der Raumhöhe ein. Tabelle 3 Deckenhöhe (m) ERSTE ZWEITE Einstellung Modus-Nr. CODE-Nr. CODE-Nr. FUA71AVEB9 FUA100~125AVEB9 2,7 oder Normal 3,2 oder weniger weniger 13 (23) Hohe Decke 1 2,7 – 3,0 3,2 –... - Seite 37 10-2 EINSTELLEN DES FILTERZEICHENS • Eine Meldung über den Zeitpunkt zur Reinigung des Luftfilters wird auf der Fernbedienung angezeigt. • Stellen Sie die in Tabelle 4 dargestellte ZWEITE CODE-Nr. gemäß der Staub- oder Schmutzmenge des Innenraums ein. • Auch wenn das Innengerät mit einem Filter mit langer Lebensdauer ausgestattet ist, muss der Filter regelmäßig gereinigt werden, um ein Verstopfen des Filters zu verhindern.
- Seite 38 Tabelle 7 Einstellung Modus-Nr. ERSTE CODE-Nr. ZWEITE CODE-Nr. Paarsystem (1 Aggregat) Simultanbetrieb (2 Aggregate) 11 (21) Simultanbetrieb (3 Aggregate) 10-6 INDIVIDUELLE EINSTELLUNG DES SIMULTANBETRIEBSSYSTEMS Diese ist leichter, wenn die optionale Fernbedienung bei der Einstellung des Nebenaggregats verwendet wird. < Vorgang > •...
-
Seite 39: Probelauf
HINWEIS • Die Anschlussnummern der Außen- und Inneneinheiten müssen übereinstimmen. 10-7 EINSTELLUNGEN WENN OPTIONALES ZUBEHÖR ANGESCHLOSSEN IST • Informationen zu Einstellungen, wenn optionales Zubehör angebracht wird, finden Sie in der Installationsanleitung, die dem optionalen Zubehör beigelegt ist. 10-8 BEI DER VERWENDUNG DER KABELLOSEN FERNBEDIENUNG •... - Seite 40 (2) Starten Sie den Testlauf. Tabelle 9 Aktion Ergebnis Kühlen Sollwert Rufen Sie das Startmenü auf. °C Halten Sie die Taste mindestens 4 Sekunden lang gedrückt. Das Menü "Wartungseinstellungen" wird angezeigt. Wählen Sie "Testlauf" aus. Wartungseinstellungen Testbetrieb Servicekontakt Settingliste IG Lastab.
- Seite 41 (5) Stoppen Sie den Testlauf. Tabelle 11 Aktion Ergebnis Halten Sie die Taste mindestens 4 Sekunden lang gedrückt. Das Menü "Einstellungen" wird angezeigt. Wählen Sie "Testlauf" aus. Wartungseinstellungen Testbetrieb Servicekontakt Settingliste IG Lastab. Min. Sollwertdiffernz IG-Zentral / DBACS - Adresse Zurück Einstellung Drücken Sie die Taste.
-
Seite 42: Einheitlicher Elektroschaltplan
12. EINHEITLICHER ELEKTROSCHALTPLAN Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan der betreffenden Einheit. In der Übersicht unten wird durch das Symbol "*" die Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer Ziffern in aufsteigender Folge. HAUPTSCHALTER SCHUTZERDE ANSCHLUSS... - Seite 44 4P469441-1D 2019.02...
