EX-1187HMVS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

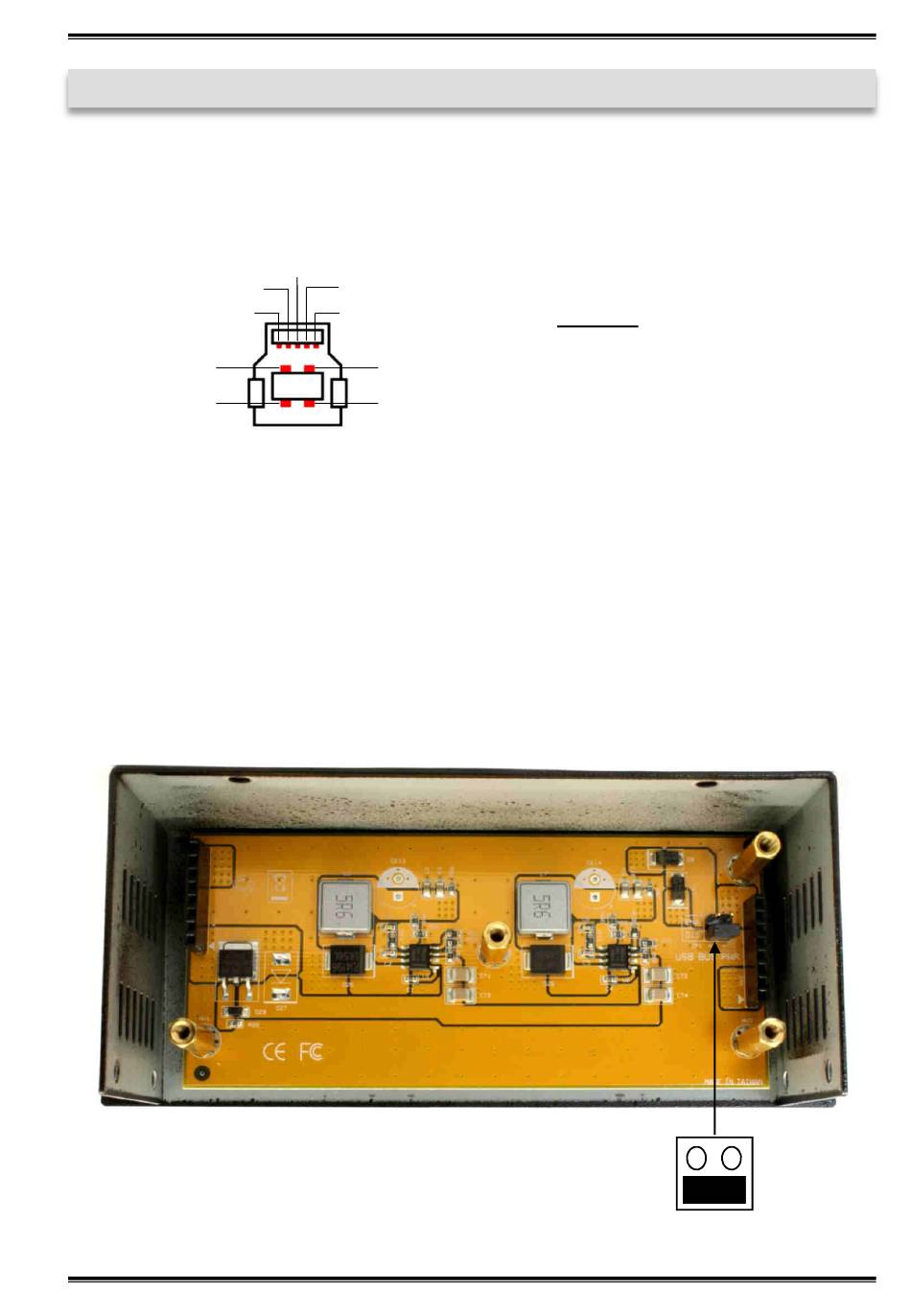

3.3 Jumper Einstellungen
Die EX-1187HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber
die Möglichkeit die EX-1187HMVS mit Bus-Power zu versorgen. Dafür müssen Sie zu
erst das Gehäuse mit den sechs Schrauben auf den Seiten öffnen. Danach lösen Sie
die vier Schrauben welche in der oberen Platine verschraubt sind und lösen Sie vor-
sichtig die obere Platine von der unteren. Als nächstes setzen Sie den Jumper JP1
von DIS (Disable) auf ENA (Enable) um. Siehe nachfolgende Abbildung.
Achtung! Die Jumper JP2 & JP3 auf der oberen Platine bitte nicht umsetzen, da die-
ser ausschließlich von der Produktion zu Testzwecken verwendet wird!
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
ENA
5
Deutsch
DIS
JP1
