Seite 1 Bedienungsanleitung Bevor Sie das Gerät verwenden, lesen Sie unbedingt die Sicherheitshinweise in "Bitte zuerst lesen" für eine sichere und korrekte Verwendung.
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Erste Schritte Wichtige Informationen............................7 Hinweise zum Lesen der Handbücher......................7 Modellspezifische Informationen........................8 Informationen zu Betriebsumgebungen......................10 Installationsbedingungen..........................10 Platzbedarf für die Installation........................11 Transportieren des Geräts...........................11 Längere Lagerung des Geräts........................11 Zubehörprüfung............................... 13 Liste der mitgelieferten Artikel........................13 Anleitung zu Bezeichnungen und Funktionen der Komponenten..............15 Vorderansicht...............................
Seite 4 Festlegen der Ethernet-Geschwindigkeit....................37 Tinte................................... 39 Unterstützte Tinten............................39 Reihenfolge beim Einsetzen der Tintenkartuschen..................40 Lagern von Tintenkartuschen........................40 Vorsichtsmaßnahmen für den Umgang mit Tintenkartuschen..............41 Medien................................43 Unterstützte Medien.............................43 Lagerung von Medien..........................46 Vorsichtsmaßnahmen beim Umgang mit Medien..................46 2. Grundlegende Vorgänge Vorgehensweise zum Drucken........................49 Einlegen von Medien............................50 Vorsichtsmaßnahmen zum Einlegen von Medien ..................
Seite 5 Vor dem Druckvorgang..........................102 Starten des Druckvorgangs........................102 Druck unterbrechen oder abbrechen...................... 103 Schneiden von Druckmedien........................105 3. Nützliche Tipps zur Verwendung Konfiguration der Randeinstellungen......................107 Durchführung der Verbindungsmethoden....................109 Automatische Durchführung der Verbindungsmethode für Druckköpfe..........110 Manuelle Durchführung der Verbindungsmethode für die Druckköpfe..........111 Manuelle Durchführung der Verbindungsmethode für den Medieneinzug.........
Seite 6 Bildschirm [Wartung]..........................147 Bildschirm [Druckeinstellung]........................151 Bildschirm [Heizungseinstellungen]......................154 Bildschirm [Urspr. festlegen]........................156 Initialisieren von Einstellelementen....................... 158 Einstellelemente für die Initialisierung...................... 158 Initialisierungseinstellungen........................159 Verwendung von Web Image Monitor......................160 Anzeige der Startseite..........................161 Gast- und Administratormodus.........................162 Zugreifen im Administratormodus......................163 Bestätigen des Gerätestatus........................163 Konfigurieren der Geräteeinstellungen....................
Seite 7 Bei ungewöhnlichen Gerüchen........................ 211 Bei nicht steigender Heizungstemperatur....................212 Bei Problemen beim Einlegen des Druckmediums.................. 213 Bei Schneideproblemen mit dem Druckmedium..................215 Sonstige Druckprobleme...........................216 Wenn Meldungen angezeigt werden......................222 Vorbereitungen zur Entfernung gestauter Druckmedien / Durchführung der Wartung......238 Beseitigen von Papierstau..........................241 Entfernen von gestauten Druckmedien in der mittleren Abdeckung............242 Entfernen von gestauten Druckmedien aus der Schneideeinheit............245 6.
Seite 8 7. Anhang Marken................................273...
Seite 9: Erste Schritte
1. Erste Schritte Dieses Kapitel erläutert, wie die mit dem Gerät gelieferten Handbücher zu lesen sind, die Namen und Funktionen der Komponenten, die unterstützten Farben und Medien usw. Wichtige Informationen Hinweise zum Lesen der Handbücher In den Handbüchern verwendete Symbole Dieses Handbuch verwendet die folgenden Symbole: Weist auf Punkte hin, die bei der Verwendung des Geräts zu beachten sind, und erläutert mögliche Ursachen für den fehlerhaften Einzug von Druckmedien, Beschädigungen von Druckmedien und...
Seite 10: Modellspezifische Informationen
1. Erste Schritte In keinem Fall haftet der Hersteller für von Ihnen mit diesem Gerät erstellte Dokumente oder Ergebnisse aus den von Ihnen verwendeten Daten. Hinweise Änderungen dieses Handbuchs sind ohne Vorankündigung vorbehalten. Einige Abbildungen in diesem Handbuch können leicht vom Gerät abweichen. Einige Optionen sind in manchen Ländern nicht verfügbar.
Seite 11 Wichtige Informationen • 220-240 V (hauptsächlich Nordamerika) Enthält das Etikett die folgenden Angaben, handelt es sich um ein Gerät für Region B: • CODE XXXX -17 • 208 - 240 V • Die Abmessungen in diesem Handbuch werden in zwei Maßeinheiten angegeben: metrisch und imperial.
Seite 12: Informationen Zu Betriebsumgebungen
1. Erste Schritte Informationen zu Betriebsumgebungen Installationsbedingungen • Setzen Sie das Gerät keiner hohen Luftfeuchtigkeit und keinem Staub aus. Anderenfalls kann ein elektrischer Schlag oder ein Feuer auftreten. • Stellen Sie das Gerät nicht auf eine instabile oder schräge Oberfläche. Wenn es umkippt, kann es zu Verletzungen kommen.
Seite 13: Platzbedarf Für Die Installation
Informationen zu Betriebsumgebungen Vorsichtsmaßnahmen für Anwender von Ultraschall-Luftbefeuchtern Verwenden Sie in der Nähe dieses Produkts keine Ultraschall-Luftbefeuchter. Chlor oder mineralische Bestandteile, die durch einen Ultraschall-Luftbefeuchter atomisiert werden, können sich an den elektronischen Bauteilen im Inneren des Produkts absetzen und Fehlfunktionen verursachen.
Seite 14 1. Erste Schritte • Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, überprüfen Sie, dass ausreichend Reserven in den Tintenkartuschen, in der Reinigungskartusche für die Düsen und in der Kartusche für die Spülflüssigkeit vorhanden sind. Stellen Sie außerdem sicher, dass der Resttintenbehälter genug freie Kapazität hat.
Seite 15: Zubehörprüfung
Zubehörprüfung Zubehörprüfung Die wichtigsten mit dem Gerät gelieferten Zubehörteile sind nachstehend aufgelistet. Wenden Sie sich bei fehlenden oder beschädigten Zubehörteilen bitte an Ihren Kundendienstmitarbeiter. • Tragen Sie beim Reinigen der Tintenstation oder der Köpfe sowie beim Austauschen der Reinigungskartusche die beigefügte Schutzbrille. •...
Seite 16: Rip-Einrichtungsanleitung
1. Erste Schritte Bitte zuerst lesen Erläutert die „Sicherheitshinweise“. Lesen Sie dieses Handbuch, bevor Sie das Gerät verwenden. Es erläutert Vorschriften und Umweltmaßnahmen. Bedienungsanleitung Beschreibt detailliert die Verwendung des Geräts. Der Inhalt ist nachstehend aufgelistet: • Erste Schritte • Grundlegende Vorgänge •...
Seite 17: Anleitung Zu Bezeichnungen Und Funktionen Der Komponenten
Anleitung zu Bezeichnungen und Funktionen der Komponenten Anleitung zu Bezeichnungen und Funktionen der Komponenten Dieser Abschnitt erläutert die Namen und Funktionen der Komponenten des Geräts. • Halten Sie die Lüftungsschlitze des Geräts immer frei. Ansonsten kann aufgrund überhitzter Komponenten ein Brand ausbrechen. Vorderansicht DWT106 1.
Seite 18: Bedienfeld
1. Erste Schritte 3. Bedienfeld Siehe S. 24 "Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts". 4. Druckmedienhalter (vorne) Ein Hebel zum Halten der Druckmedien auf der Einzugsfläche. Verwenden Sie diesen Hebel, wenn Sie Druckmedien einlegen oder Druckmedienstaus usw. beheben. Der Druckmedienhalter (vorne) und der Druckmedienhalter (hinten) bilden eine Funktionseinheit.
Seite 19: Rück-/Seitenansicht
Anleitung zu Bezeichnungen und Funktionen der Komponenten Rück-/Seitenansicht DWT107 1. Lüftungsschlitze Vermeidet Überhitzung. 2. Ethernet-Anschluss Anschluss für Ethernet-Schnittstellenkabel. 3. Abdeckung der Vorheizung Öffnen Sie diese Abdeckung, wenn Sie Druckmedien einlegen oder die Vorheizung reinigen. Unter dieser Abdeckung können Sie an bestimmten Stellen Druckmedien einsetzen und dort befindet sich ein Druckmediensensor.
Seite 20 1. Erste Schritte 7. Griff Wird beim Herausziehen der Rolleneinzugseinheit verwendet. 8. Druckmedienhalter (hinten) Ein Hebel zum Halten der Druckmedien auf der Einzugsfläche. Verwenden Sie diesen Hebel, wenn Sie Druckmedien einlegen, Druckmedienstaus beheben usw. Der Druckmedienhalter (vorne) und der Druckmedienhalter (hinten) bilden eine Funktionseinheit. 9.
Seite 21: Innenansicht
Anleitung zu Bezeichnungen und Funktionen der Komponenten Innenansicht DWT108 1. Reinigungskartusche Wartungskartusche bestehend aus Wischer und Spülkissen. Verwenden Sie diese Kartusche bei der Reinigung der Köpfe. Siehe S. 253 "Austausch einer Reinigungskartusche" zum Austauschen der Reinigungskartusche. 2. Einstellknopf für die Kopfhöhe Wenn das Gerät aufgrund eines Druckmedienstaus usw.
Seite 22: Symbole Für Den Hauptschalter
1. Erste Schritte 6. Druckmedienführung Setzen Sie Druckmedien entsprechend ihrer Breite ein. Setzen Sie Druckmedien so ein, dass beide Kanten unter den Druckmedienführungen hindurch verlaufen. 7. Auflagefläche Dies ist die Einzugsfläche (der Druckbereich) des Druckmediums. Reinigen Sie diesen Bereich, wenn die Rückseite der Druckmedien verschmutzt aus dem Gerät kommt.
Seite 23: Anleitung Zu Den Funktionen Der Hinweisleuchte
Anleitung zu Bezeichnungen und Funktionen der Komponenten DWT113 1. Druckmedieneinzugsrichtung 2. Vorheizung Wärmt das Druckmedium vor dem Drucken vor und verhindert einen plötzlichen Temperaturunterschied auf der Auflagefläche. 3. Druckheizung Wärmt das Druckmedium beim Druckvorgang und erhöht die Qualität des Druckbilds. 4.
Seite 24 1. Erste Schritte CUV121 Die Hinweisleuchte weist den Anwender durch ein Lichtsignal auf Druckmedienstaus oder ein fehlendes Druckmedium hin. Farben der Hinweisleuchte und deren Bedeutung: Leuchte Status Die untere Leuchte leuchtet blau. Drucken Die untere Leuchte blinkt blau. Dateneingang Die obere Leuchte leuchtet rot. Fehler (Beispiel) •...
Seite 25 Anleitung zu Bezeichnungen und Funktionen der Komponenten Leuchte Status Die obere Leuchte blinkt gelb. Warnung (Beispiel) • Die Tinte ist fast verbraucht. • Der Resttintenbehälter ist fast voll. Lesen Sie die Meldung auf dem Bedienfeld- Display und führen Sie die entsprechende Maßnahme durch.
Seite 26: Anleitung Zu Den Bezeichnungen Und Funktionen Des Bedienfelds Des Geräts
1. Erste Schritte Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts Dieser Abschnitt erläutert die Namen und Funktionen der Komponenten des Bedienfelds. DWU100 1. Bedienfeld-Display Zeigt Gerätestatus, Einstellungselemente und Fehler an. Siehe S. 25 "Verwenden des Home-Bildschirms ". 2.
Seite 27: Verwenden Des Home-Bildschirms
Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts 9. Taste [Anwenderprogramm] Drücken Sie zum Ändern und Prüfen der Einstellungen der einzelnen Elemente auf dem Bildschirm [Anfangseinstellung] diese Taste. Siehe S. 141 "Bildschirm [Anfangseinstellung]". 10. Taste [Wartung] Drücken Sie zum Ändern und Prüfen der Einstellungen der einzelnen Elemente auf dem Bildschirm [Wartung] diese Taste.
Seite 28: Einstellen Des Bedienfeldwinkels
1. Erste Schritte 4. Anzeigesymbol für verbleibende Spülflüssigkeit Dieses Symbol zeigt die verbleibende Menge an Spülflüssigkeit an. 5. Anzeigesymbol für verbleibende Reinigungskartusche Dieses Symbol zeigt die verbleibende Menge in der Reinigungskartusche an. 6. [Heizungseinstellung] Ändert die Einstellung für die Aktivierung/Deaktivierung der Heizung sowie der Heizungstemperatur. Siehe S.
Seite 29: Ändern Der Anzeigesprache
Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts Halten Sie das Bedienfeld an beiden Seiten links und rechts fest und drehen Sie es in den gewünschten Winkel. DWT111 • Sie können das Bedienfeld in einem Winkel von 12 bis 90 Grad drehen. Ändern der Anzeigesprache Sie können die auf dem Bedienfeld verwendete Sprache wechseln.
Seite 30: Über Die Funktion Zum Automatischen Zurücksetzen
1. Erste Schritte Über die Funktion zum automatischen Zurücksetzen Wenn das Bedienfeld für eine bestimmte Zeit nicht verwendet wurde, wird der aktuelle Vorgang automatisch abgebrochen, und der Bildschirm zeigt wieder den Home-Bildschirm an. Der Vorgang muss dann von Anfang an erneut durchgeführt werden. Die Funktion zum automatischen Zurücksetzen wird in folgenden Situationen verwendet.
Seite 31: Anschließen Der Kabel
Anschließen der Kabel Anschließen der Kabel In diesem Abschnitt wird erläutert, wie Sie ein Ethernet-Schnittstellenkabel und das Netzkabel anschließen. Anschließen an die Ethernet-Schnittstelle In diesem Abschnitt wird beschrieben, wie ein Ethernet-Schnittstellenkabel an den Ethernet-Anschluss angeschlossen wird. Wenn Sie ein Ethernet-Schnittstellenkabel verwenden, das 1000BASE-T unterstützt, stellen Sie die [Ethernet-Geschwindigkeit] auf [Autom.
Seite 32: Anschließen Des Netzkabels
1. Erste Schritte Schalten Sie den Hauptschalter des Geräts ein. DWT117 1. Anzeige (orange) Beim Betrieb des 100BASE-TX leuchtet die LED orange. 2. Anzeigen (orange und grün) Beim Betrieb des 1000BASE-T leuchten beide LEDs. • Informationen zum Ein- und Ausschalten des Hauptschalters finden Sie auf S. 33 "Ein-/ Ausschalten des Geräts".
Seite 33 Anschließen der Kabel • Wenn die Stifte des Netzkabelsteckers mit metallischen Gegenständen in Berührung kommen, kann es zu Brand oder Stromschlag kommen. • Das mitgelieferte Netzkabel darf nur mit diesem Gerät verwendet werden. Verwenden Sie es nicht für andere Anwendungen. Andernfalls besteht die Gefahr von Brand oder Stromschlag. •...
Seite 34 1. Erste Schritte • Die Leistung in diesem Gerät beträgt 32 A und 6.000 W, wenn beide Kabel kombiniert werden. Schließen Sie jedes Kabel an separaten Stromquellen mit eigenständigen Trennschaltern an. Wenn der Anschluss an einer Steckdose erfolgt, die mit demselben Trennschalter verbunden ist, schaltet der Trennschalter möglicherweise die Stromversorgung aus.
Seite 35: Ein-/Ausschalten Des Geräts
Ein-/Ausschalten des Geräts Ein-/Ausschalten des Geräts • Ziehen Sie den Netzkabelstecker nicht aus der Steckdose. Soll das Gerät einige Tage lang oder für längere Zeit nicht verwendet werden, wenden Sie sich an Ihren Kundendienstmitarbeiter. Der Hauptschalter befindet sich hinten links am Gerät. Wenn dieser Schalter eingeschaltet wird, schaltet sich die Hauptstromversorgung ein und die Stromversorgungsanzeige auf der rechten Seite des Bedienfelds leuchtet auf.
Seite 36: Ausschalten
1. Erste Schritte Ausschalten • Schalten Sie das Gerät während des Betriebs nicht aus. Dies könnte in einer verstopften Düse aufgrund eines eingetrockneten Druckkopfes resultieren, was zu Fehlfunktionen führt. • Halten Sie den Hauptschalter beim Ausschalten des Geräts nicht gedrückt. Andernfalls wird der Hauptschalter des Geräts ausgeschaltet, was zu einer Funktionsstörung führen kann.
Seite 37 Ein-/Ausschalten des Geräts Sie können den Zeitraum, bis das Gerät in den Ruhemodus wechselt, unter [Zeit für Übergang in Ruhemodus] ändern. Details finden Sie unter S. 131 "Konfigurieren der Ruhemodus- Übergangszeit". Um den Ruhemodus zu verlassen, gehen Sie folgendermaßen vor: •...
Seite 38: Ethernet-Konfiguration
1. Erste Schritte Ethernet-Konfiguration Konfigurieren Sie das Gerät mithilfe des Bedienfelds für das Netzwerk. • Weitere Informationen über die einzelnen Einstellungen und ihre Standardwerte finden Sie auf S. 144 "Netzwerkeinstellungen". • Sie können auch Web Image Monitor verwenden, um die Einstellungen der IP-Adresse zu konfigurieren.
Seite 39: Automatisches Empfangen Einer Ip-Adresse (Dhcp)
Ethernet-Konfiguration Geben Sie die IPv4-Gateway-Adresse über die Zehnertastatur ein und drücken Sie dann auf [Einstellen]. Drücken Sie zweimal [Schließen]. Drücken Sie [Ende]. Automatisches Empfangen einer IP-Adresse (DHCP) Gehen Sie folgendermaßen vor, um das Gerät so einzustellen, dass eine IP-Adresse mithilfe von DHCP automatisch empfangen wird.
Seite 40 1. Erste Schritte • Um den Energieverbrauch von Netzwerkgeräten zu verringern, geht die Standard-Ethernet- Geschwindigkeit des Geräts nicht über 100BASE-TX (100 Mbit/s) hinaus. Um eine höhere Geschwindigkeit zu nutzen, aktivieren Sie 1000BASE-T (1 Gbit/s), indem Sie [Autom. Auswahl] unter [Ethernet-Geschwindigkeit] auswählen. Drücken Sie die Taste [Anwenderprogramm].
Seite 41: Tinte
Tinte Tinte In diesem Abschnitt erfahren Sie mehr zu den unterstützten Tinten sowie zur Lagerung und Handhabung der Kartuschen. Unterstützte Tinten Folgende Tintenkombinationen können für dieses Gerät verwendet werden: • 4C: Tintenkartuschen für Cyan, Magenta, Gelb und Schwarz × jeweils 2 •...
Seite 42: Reihenfolge Beim Einsetzen Der Tintenkartuschen
1. Erste Schritte Reihenfolge beim Einsetzen der Tintenkartuschen Die Reihenfolge zum Einsetzen der Tintenkartuschen ist von der Konfiguration der verwendeten Tinte abhängig. Setzen Sie die Tintenkartuschen gemäß den Etiketten auf den Kartuschen ein. Kontaktieren Sie Ihre Kundendienst-Kontaktperson, wenn Sie die Konfiguration der Tinte ändern möchten. Setzen Sie die Tintenkartuschen gemäß...
Seite 43: Vorsichtsmaßnahmen Für Den Umgang Mit Tintenkartuschen
Tinte • Öffnen Sie die Tintenkartusche erst kurz vor der Installation im Gerät. Wenn Sie die Kartusche länger offen liegen lassen, kann die normale Druckleistung des Geräts nicht mehr gewährleistet werden. • Stellen Sie sicher, dass Tintenkartuschen an einem kühlen und dunklen Ort gelagert werden. •...
Seite 44 1. Erste Schritte • Halten Sie Tinte, Spülflüssigkeit und Transportflüssigkeit von offenem Feuer fern. Sorgen Sie ebenfalls für eine gute Belüftung des Raums, wenn Sie Tinte, Spülflüssigkeit und Transportflüssigkeit verwenden oder handhaben. • Wenn Tinte, Spülflüssigkeit und Transportflüssigkeit mit den Augen in Berührung kommen, Augen sofort mit fließendem Wasser spülen.
Seite 45: Medien
Die unten dargestellten Medien werden unterstützt. Dieses Gerät kann Medien auf Rolle oder als Bogen verarbeiten. Empfohlene Medientypen PVC/Tarpaulin/PET/PP/Beschichtetes Papier/Normalpapier/Textile Beschilderung (Stoff)/ Tapete/Leinwand Medienbreite • RICOH Pro L5130 297 – 1,371 mm (ca. 11,7 – 53,98 Zoll) • RICOH Pro L5160 297 – 1,625 mm (ca. 11,7 – 63,98 Zoll)
Seite 46 1. Erste Schritte Mediendicke Wert/Bereich Mediendicke (hauptsächlich Europa und Asien) 0,05 - 0,1 mm (hauptsächlich Nordamerika) 0,002 - 0,004 Zoll (hauptsächlich Europa und Asien) 0,1 - 0,15 mm (hauptsächlich Nordamerika) 0,004 - 0,006 Zoll Standardeinstell (hauptsächlich Europa und Asien) 0,15 - 0,2 mm (hauptsächlich Nordamerika) 0,006 - 0,008 Zoll (hauptsächlich Europa und Asien)
Seite 47: Maximaler Druckbereich
2,8 mm (hauptsächlich Nordamerika) 0,11 Zoll (hauptsächlich Europa und Asien) 3,8 mm (hauptsächlich Nordamerika) 0,15 Zoll Maximaler Druckbereich • RICOH Pro L5130 Breite: 1.361 mm Länge: 300.000 mm • RICOH Pro L5160 Breite: 1.615 mm Länge: 300.000 mm Rollenmedien Außendurchmesser Durchmesser von max.
Seite 48: Lagerung Von Medien
• Lagern Sie Druckmedien auf einer ebenen Fläche. Lagern Sie Druckmedien nicht senkrecht. • Bewahren Sie geöffnete Medienverpackungen in Plastikbeuteln auf. Vorsichtsmaßnahmen beim Umgang mit Medien Beachten Sie beim Umgang mit Medien folgende Vorsichtsmaßnahmen: • Verwenden Sie für einen zuverlässigen, hochwertigen Druck die von RICOH empfohlenen Medien.
Seite 49 Medien • Stellen Sie die Temperatur der Heizung auf die jeweils geeignete Temperatur für die Medien ein. Stellen Sie die Temperatur der Vorheizung, der Druckheizung, der Nachheizung und des Härters gemäß dem Typ und den Eigenschaften der jeweils verwendeten Medien ein. Auf dem Bedienfeld kann eine automatische Temperatureinstellung vorgenommen werden, indem das Profil im RIP festgelegt wird.
Seite 50 1. Erste Schritte • Verwenden Sie die vom Hersteller empfohlenen Medien für gleichbleibend gute Druckqualität. • Verwenden Sie keine gewellten Medien. Andernfalls können der Schlitten und die Medien einander berühren oder die Druckqualität könnte beeinträchtigt werden. Glätten Sie gewellte Enden und legen Sie dann die Medien ein. •...
Seite 51: Grundlegende Vorgänge
2. Grundlegende Vorgänge In diesem Kapitel werden die Verfahren zur Vorbereitung der Druckmedien und Tinte, zum Drucken von Daten und zur Konfiguration dieser Einstellungen erläutert. Vorgehensweise zum Drucken Gehen Sie zum Drucken auf Medien folgendermaßen vor: Das Medium einlegen. Siehe S. 50 "Einlegen von Medien". Das Druckbild ändern.
Seite 52: Einlegen Von Medien
2. Grundlegende Vorgänge Einlegen von Medien Dieser Abschnitt beschreibt das Einlegen von Druckmedien. Sie können Rollenmedien und Bogenmedien verwenden. Angaben zu den unterstützten Medien oder Vorsichtsmaßnahmen zum Umgang mit Medien finden Sie unter S. 43 "Medien". Vorsichtsmaßnahmen zum Einlegen von Medien Sie müssen folgende Vorsichtsmaßnahmen vor dem Einlegen von Medien kennen: •...
Seite 53: Skalen Am Gerät
Einlegen von Medien Skalen am Gerät Vorheizung und Nachheizung verfügen auf ihrer Oberseite über eine Skala. Richten Sie sich beim Einsetzen von Medien nach dieser Skala. • Durch ungleichmäßiges Ausbreiten des Mediums und seines Randes können Schrägstellungen auftreten. Versuchen Sie daher nicht, das Medium mit Gewalt an der Skala bei "0" auszurichten. Skala an der Nachheizung DWT081 Skala an der Vorheizung...
Seite 54: Einsetzen Von Rollenmedien
2. Grundlegende Vorgänge DWT085 1. Medium 2. Nachheizung 3. Vorheizung 4. Führen Sie die Anpassung entsprechend der Skala für die Vorheizung aus. 5. Der Wert bei Platzierung auf einer geraden Linie. Versuchen Sie nicht, das Medium mit Gewalt auf Null anzupassen. Einsetzen von Rollenmedien Die Skala der Vorheizung kann verwendet werden, um die Fehlausrichtung am Rand des Mediums zu überprüfen, wenn das Medium eingelegt wird.
Seite 55 Einlegen von Medien • Wenn Sie den Teil des Schneidegeräts berühren, kann sich der Arm in der Nähe des Schneidegeräts schließen. Wenn das passiert, bewegen Sie das Medium in eine Position, die vom Schneidegerät nicht erreicht werden kann, und führen Sie dann zum Schneiden [Urspr. festlegen / Schnitt] aus.
Seite 56 2. Grundlegende Vorgänge Druckmedien mit Druckfläche innen auf der Rolle DWT123 Entriegeln Sie den Rollenhalter hinten links am Gerät. DWT124 Stellen Sie den Rollenhalter auf die Kerngröße des eingesetzten Rollenmediums ein. Die Rollenkerne von Rollenmedien können zwei verschiedene Innendurchmesser haben: 2 Zoll und 3 Zoll.
Seite 57 Einlegen von Medien DWT126 Falls die Verriegelung der Rollenhalterung schwach ist und sich das Medium bewegt, halten Sie den Medium fest, während Sie dieses anbringen. Lösen Sie den Rollenhalter hinten rechts am Gerät. Wenn sich der Rollenhalter weiter innen befindet als für das eingesetzte Medium erforderlich, bewegen Sie ihn so weit heraus, bis er sich an der Außenseite des Mediums befindet.
Seite 58 2. Grundlegende Vorgänge Verriegeln Sie den Rollenhalter. DWT129 Drücken Sie den Rollenhalter in den Rollenkern und verriegeln Sie den Haltehebel. Wird der Rollenhalter nicht ausreichend stark in den Rollenkern gedrückt, kann das Medium nach unten durchhängen und den Boden berühren. Bringen Sie die Rolleneinzugseinheit in die Ausgangsstellung zurück.
Seite 59 Einlegen von Medien Führen Sie die Spitze des Mediums zwischen Einzugsrollen und Andruckrollen ein. DWT132 • Wenn das Medium schwierig einzuführen ist, da sich seine Kanten verfangen, setzen Sie es diagonal ein, sodass eine Ecke zuerst eingeführt wird. Stellen Sie sicher, dass das Medium gleichmäßig eingeführt ist, und starten Sie den Einzug.
Seite 60 2. Grundlegende Vorgänge • Wenn sich die Kante des Mediums außerhalb des Bereichs der Skala der Vorheizen befindet, lösen Sie den Schalter für die Verriegelung der Rollenhalterung und passen Sie dann die Position der Rollenhalterung an. • Richten Sie die Kante des Mediums aus und legen Sie dann das Medium ein, während Sie die Position des Mediums mit der Hand anpassen, sodass dieses gleichmäßig ausgebreitet ist.
Seite 61 Einlegen von Medien DWT135 Ziehen Sie das Medium gleichmäßig aus der Papierausgabe heraus, während Sie es in der Mitte festhalten. Richten Sie den Rand des Mediums an der Skala der Nachheizung aus, sodass diese mit dem Wert auf der Skala der Vorheizung übereinstimmt. Während Sie das Druckmedium mittig herunterdrücken, senken Sie den Druckmedienhalter (Vorderseite) ab.
Seite 62 2. Grundlegende Vorgänge DWT136 Schließen Sie die mittlere Abdeckung. Wenn das Medium richtig eingesetzt wurde, wird auf dem Bedienfeld ein Bestätigungsbildschirm angezeigt. Stellen Sie den Aufrollschalter in Aus-Position (Mitte). DWT138 Öffnen Sie die Rückseite des Druckers, und prüfen Sie auf Wellungen im Medium. Wenn das Rollenmedium durchhängt, drehen Sie es um das Durchhängen zu beseitigen.
Seite 63 Einlegen von Medien EDP011 Wenn das Medium ungleichmäßig durchhängt, gehen Sie zurück zu Schritt 11 und versuchen Sie, das Medium erneut einzulegen. Setzen Sie eine leere Rolle auf den rechten Rollenkernhalter vorne am Gerät ein. Setzen Sie den Rollenkern so weit auf, bis er sich nicht mehr bewegen kann. DWT139 Lösen Sie den Rollenkernhalter vorne links am Gerät.
Seite 64 2. Grundlegende Vorgänge DWT141 Verriegeln Sie den Rollenkernhalter. DWT142 Drücken Sie im Bestätigungsbildschirm zum Austauschen von Druckmedien auf [Ja]. Wenn das Medium nicht ausgetauscht wird, und es nicht notwendig ist, die Medieneinstellungen zu ändern, drücken Sie auf [Nein] und fahren Sie mit Schritt 41 fort. Wählen Sie [Rolle (Druckseite ist äußere Wicklung)] aus und drücken Sie anschließend auf [Weiter].
Seite 65 Einlegen von Medien Drücken Sie [Verbleibendes Medium]. Wenn [Verbleibend. Medium anzeigen] auf [Ein] in den [Medienanzeigeeinstellungen] auf dem Bildschirm [Anfangseinstellung] eingestellt ist, wird der Eingabebildschirm für die verbleibende Medienmenge angezeigt, nachdem die Breite des Mediums erfasst wurde. Details finden Sie unter S.
Seite 66 2. Grundlegende Vorgänge • Wenn der Arm in der Nähe des Schneidegeräts beim Einlegen des Mediums hinter dem Medium positioniert ist, können Sie das Medium nicht korrekt schneiden. Korrekt DWT074 Falsch DWT075...
Seite 67 Einlegen von Medien DWT076 1. Arm Wenn Sie den Teil des Schneidegeräts berühren, kann sich der Arm in der Nähe des Schneidegeräts schließen. Wenn das passiert, bewegen Sie das Medium in eine Position, die vom Schneidegerät nicht erreicht werden kann, und führen Sie dann zum Schneiden [Urspr. festlegen / Schnitt] aus.
Seite 68 2. Grundlegende Vorgänge DWT144 Beim Platzieren der Druckfläche auf der Außenseite und Aufrollen der Medien Rollen Sie das Medium von der Vorderseite des Rollenkerns zur Innenseite auf, um es zu fixieren. DWT145 Beim Platzieren der Druckfläche auf der Innenseite und Aufrollen der Medien Rollen Sie das Medium von der Rückseite des Rollenkerns zur Vorderseite auf, um es zu fixieren.
Seite 69 Einlegen von Medien Schalten Sie den Aufrollschalter in die Ein-Position. Beim Platzieren der Druckfläche auf der Außenseite und Aufrollen der Medien Senken Sie den Aufrollschalter (normale Drehung) ab. DWT147 Beim Platzieren der Druckfläche auf der Innenseite und Aufrollen der Medien Stellen Sie den Aufrollschalter (Rückwärtsdrehung) nach oben.
Seite 70: Austauschen Von Rollenmedien
2. Grundlegende Vorgänge • Reinigen Sie die Mediensensoren gemäß dem Handbuch Tägliche Pflege und Wartung. • Warten Sie mit dem Einlegen des Mediums, bis die Heizungen die eingestellte Temperatur erreicht haben, um ein Schräglaufen des Mediums während des Einzugs zu verhindern. •...
Seite 71 Einlegen von Medien Drücken Sie [Ja]. Das Druckmedium wird an der Position des Schneiders geschnitten. Lösen Sie den Rollenkernhalter vorne links am Gerät. DWT150 Bewegen Sie den Rollenkernhalter nach links, um den Rollenkern zu entfernen. Halten Sie den Rollenkern fest, während Sie ihn entfernen, damit er nicht herunterfällt. DWT151 Nehmen Sie den Rollenkern vom Rollenkernhalter vorne rechts am Gerät.
Seite 72 2. Grundlegende Vorgänge DWT139 Bewegen Sie den Rollenkernhalter vorne links am Gerät nach rechts, um den leeren Rollenkern einzusetzen. Setzen Sie den Rollenkern so weit auf, bis er sich nicht mehr bewegen kann. DWT141 Verriegeln Sie den Rollenkernhalter. DWT142 Heben und sichern Sie die Abdeckung der Vorheizung auf der Rückseite des Geräts. Halten Sie das Druckmedium mittig nach unten, und heben Sie den Druckmedienhalter (Rückseite) an.
Seite 73 Einlegen von Medien DWT153 Halten Sie das Druckmedium mittig nach unten, und rollen Sie das restliche Medium auf. DWT154 Setzen Sie die Abdeckung der Vorheizung in ihre ursprüngliche Position zurück. Ziehen Sie die Rolleneinzugseinheit am Griff auf der Rückseite des Geräts heraus. DWT155...
Seite 74 2. Grundlegende Vorgänge Lösen Sie den Rollenhalter hinten rechts am Gerät. DWT156 Bewegen Sie den Rollenhalter nach rechts, um das Rollenmedium zu entfernen. Halten Sie das Rollenmedium beim Herausnehmen so, dass es nicht herunterfallen kann. DWT157 Entfernen Sie das Rollenmedium vom Rollenhalter hinten links am Gerät. DWT158...
Seite 75: Einlegen Von Bogenmedien
Einlegen von Medien Bringen Sie die Rolleneinzugseinheit in die Ausgangsstellung zurück. DWT159 Setzen Sie das neue Medium ein. Einzelheiten zum Einsetzen von Medien finden Sie unter S. 52 "Einsetzen von Rollenmedien". Einlegen von Bogenmedien Dieser Abschnitt beschreibt das Einlegen von Bogenmedien. •...
Seite 76 2. Grundlegende Vorgänge Heben Sie den Druckmedienhalter (Rückseite) an. DWT168 Legen Sie das Bogenmedium mit der Druckfläche nach oben zwischen Einzugsrollen und Andruckrollen ein. • Setzen Sie das Medium gerade und mit beiden Händen ein. • Wenn sich über dem Sensor kein Medium befindet, kann das Gerät kein Medium erkennen. Setzen Sie das Medium so ein, dass es den Mediensensor links an der Einzugsfläche bedeckt.
Seite 77 Einlegen von Medien DWT167 Setzen Sie die Abdeckung der Vorheizung in ihre ursprüngliche Position zurück. • Nachdem Sie die Abdeckung der Vorheizung in ihre ursprüngliche Position gebracht haben, drücken Sie ihre Enden, um sicherzustellen, dass diese sich nicht wölbt. • Wenn Sie das Gerät betreiben, während sich die Abdeckung der Vorheizung wölbt, kann sich die Abdeckung während des Betriebs oder Druckens öffnen.
Seite 78 2. Grundlegende Vorgänge Ziehen Sie das Druckmedium gerade aus der Druckmedienausgabe, während Sie es in der Mitte herunterdrücken. • Prüfen Sie, ob das Medium gleichmäßig herausgezogen wurde. • Verwenden Sie die Skala an der Vorheizung, um die Position der rechten Kante des Mediums zu prüfen.
Seite 79 Einlegen von Medien • Wenn die Position der Medienführungen nicht der Breite des Druckmediums entspricht, wird das Medium möglicherweise schräg eingezogen oder es kommt zu einem Medienstau. DWT136 Schließen Sie die mittlere Abdeckung. Wenn das Druckmedium ordnungsgemäß eingesetzt wurde, wird auf dem Bedienfeld ein Bestätigungsbildschirm angezeigt.
Seite 80 2. Grundlegende Vorgänge Wenn Sie die Höhe der Druckköpfe ändern möchten, drücken Sie [Kopfhöhe]. Wählen Sie die Höhe der Druckköpfe unter [Standard], [+1], [+2] oder [+3] aus (entsprechend der Dicke des Mediums) und drücken Sie anschließend [Einstellen]. Stellen Sie die Höhe der Druckköpfe so ein, dass sie das Medium nicht berühren. Zu viel Abstand zwischen Medium und Druckköpfen kann jedoch auch einen negativen Einfluss auf die Druckqualität haben.
Seite 81: Ändern Des Druckursprungs
Ändern des Druckursprungs Ändern des Druckursprungs Dieser Abschnitt erklärt, wie Sie die Position des Druckursprungs ändern können. Sie können den Druckursprung nicht bei einem Staufehler oder bei Wartungsarbeiten ändern. • Beim Einstellen des horizontalen Druckursprungs bewegt sich der Schlitten. Nach Ablauf von 10 Minuten oder mehr, nachdem sich der Schlitten bewegt hat, ertönt ein Summer.
Seite 82 2. Grundlegende Vorgänge • Eingezogene Medien kehren nicht in ihre Ausgangsstellung zurück, auch dann nicht, wenn während der Konfiguration der Druckursprungseinstellungen [Abbrechen] gedrückt wird.
Seite 83: Anpassen Der Heizungstemperatur
Anpassen der Heizungstemperatur Anpassen der Heizungstemperatur • Stellen Sie die Temperatur der Heizung auf die jeweils geeignete Temperatur für die Medien ein. Stellen Sie die Temperatur der Vorheizung, der Druckheizung, der Nachheizung und des Härters gemäß dem Typ und den Eigenschaften der jeweils verwendeten Medien ein. Auf dem Bedienfeld kann eine automatische Temperatureinstellung vorgenommen werden, indem das Profil im RIP festgelegt wird.
Seite 84 2. Grundlegende Vorgänge • Drücken Sie [ Alle +5°C] oder [ Alle -5°C], um die Temperatur von Vorheizung, Druckheizung, Nachheizung und Härtungsheizung zusammen zu ändern. Die Temperatur der einzelnen Heizungen kann zwischen 20 und 70°C oder 20 und 95°C eingestellt werden. (hauptsächlich Nordamerika) •...
Seite 85: Testeinzug
Testeinzug Testeinzug Führen Sie einen Testeinzug durch, um zu prüfen, ob die Temperatureinstellungen der einzelnen Heizungen für das verwendete Druckmedium geeignet sind. Drücken Sie die Taste [Standardverfahren]. DWU103 Drücken Sie [ ]. Drücken Sie [Testeinzug]. Drücken Sie [Ja], wenn Sie das Medium nach dem Testeinzug in seine Ausgangsposition zurück rollen.
Seite 86 2. Grundlegende Vorgänge • Je nach verwendetem Druckmedium kann sich das Medium wellen, wenn die Heizung warm wird. Wenn sich das Medium beim Einziehen wellt, siehe S. 205 "Bei Wellung des Druckmediums beim Einzug".
Seite 87: Testdruck
Testdruck Testdruck Drucken Sie ein Düsentestmuster und prüfen Sie, ob Störungen wie Düsenverstopfungen (verschwommener Druck oder nicht bedruckte Stellen) auftreten. Auf schmalen Druckmedien können keine Testmuster gedruckt werden. Verwenden Sie für den Testdruck ein Medium von mindestens 420 mm Breite. •...
Seite 88: Interpretation Des Druckergebnisses
2. Grundlegende Vorgänge • Wenn Unregelmäßigkeiten vorliegen, reinigen Sie den Kopf. Für Einzelheiten zum Reinigen der Druckköpfe siehe S. 89 "Reinigen der Druckkopfdüsen". Drücken Sie [Ende]. • Der Testdruck zeigt keine Änderung, selbst wenn [Düsenwiederherstellung] auf [Ein] eingestellt wird. Wenn Sie das Druckergebnis prüfen, bei dem die verstopfte Düse wiederhergestellt wurde, drucken Sie ein Widerherstellungsprüfmuster mit der RIP-Software aus.
Seite 89 Testdruck Prüfen Sie die Position der Druckköpfe, bei denen Druckstörungen wie verstopfte Düsen im Düsentestmuster aufgetreten sind. Überprüfen Sie die Druckköpfe mit Entladefehlern anhand der folgenden Abbildung. Normales Druckergebnis CFT168 Druckergebnis mit Entladungsfehlern DVB195 1. Eine verstopfte Düse ist aufgetreten. 2.
Seite 90 2. Grundlegende Vorgänge folgenden Abbildung dargestellten Position befindet, zählen Sie ab Düse 91 nach links, um festzustellen, dass Düse 94 die verstopfte Düse ist. DWT216...
Seite 91: Reinigen Der Druckkopfdüsen
Reinigen der Druckkopfdüsen Reinigen der Druckkopfdüsen Dieser Abschnitt erläutert den Umgang mit Druckköpfen. • Eine Druckkopfreinigung verbraucht Farbe. Führen Sie diese Funktion nur durch, wenn es notwendig ist. • Führen Sie während der Druckkopfreinigung keine anderen Vorgänge aus. • Die Reinigung wird möglicherweise nicht abgeschlossen, wenn während des Reinigungsvorgangs die Farbe einer Kartusche fast oder ganz leer wird.
Seite 92: Durchführen Einer Druckkopfreinigung
2. Grundlegende Vorgänge Durchführen einer Druckkopfreinigung Drücken Sie die Taste [Wartung]. DWU102 Drücken Sie [Düsenreinigung]. Drücken Sie [Düsenreinigung: Niedrig] oder [Düsenreinigung: Hoch]. Wählen Sie die zu reinigenden Druckköpfe unter [Kopf 1], [Kopf 2] oder [Kopf 3] und drücken Sie anschließend [Ausführen]. Sie können mehrere Druckköpfe gleichzeitig auswählen.
Seite 93: Anpassen Der Medieneinzugsmenge
Anpassen der Medieneinzugsmenge Anpassen der Medieneinzugsmenge • Öffnen Sie während eines Druckvorgangs niemals die mittlere Abdeckung oder heben Sie den Hebel an. Durch das Öffnen der Abdeckung bzw. das Anheben des Hebels wird der Druckvorgang abgebrochen. Dieser Abschnitt erklärt, wie die Medieneinzugsmenge bei Bildfehlern wie horizontaler Fehlausrichtung oder unregelmäßiger Bildoberfläche angepasst wird.
Seite 94: Automatische Anpassung Der Medieneinzugsmenge
2. Grundlegende Vorgänge • Treten eine Düsenverstopfung oder verbogene Leitungen auf, kann das Gerät die Anpassung nicht erfolgreich durchführen. Es wird empfohlen, vor der Anpassung eine Druckkopfreinigung durchzuführen. • Die automatische Anpassung kann fehlschlagen, wenn die Medieneinzugsmenge nicht korrekt ist. Falls die automatische Anpassung fehlschlägt, führen Sie die Anpassung manuell durch.
Seite 95: Manuelle Anpassung Der Medieneinzugsmenge
Anpassen der Medieneinzugsmenge Manuelle Anpassung der Medieneinzugsmenge Sie können das Testmuster zur Anpassung des Medieneinzugs drucken und die Medieneinzugsmenge anschließend manuell anpassen. • Nach 30 Minuten ohne Verwendung des Bedienfelds, wird das Eintragsmenü für die Werteanpassung abgebrochen und der Startbildschirm wird angezeigt. Wenn das passiert, führen Sie den Vorgang zur Anpassung erneut von Anfang an aus.
Seite 96 2. Grundlegende Vorgänge EDP012 1. Ist die horizontale Line für "+10" am geradesten, so ist +10 der Wert für die Anpassung. EDP017 Wenn die Linien für "0" und "+10" gegenläufig schräg sind, so liegt der Wert für die Anpassung zwischen 0 und +10. 2.
Seite 97 Anpassen der Medieneinzugsmenge Drücken Sie [Eingabe Einstellmenge]. Geben Sie über die Zenhertastatur den Anpassungswert ein, den Sie in Schritt 9 geprüft haben, und drücken Sie [Einstellen]. Drücken Sie auf [Schließen]. Drücken Sie [Verlassen]. Drücken Sie [Ende].
Seite 98: Anpassen Der Tropfenposition
2. Grundlegende Vorgänge Anpassen der Tropfenposition • Öffnen Sie während eines Druckvorgangs niemals die mittlere Abdeckung oder heben Sie den Hebel an. Durch das Öffnen der Abdeckung bzw. das Anheben des Hebels wird der Druckvorgang abgebrochen. Dieser Abschnitt erklärt, wie Sie eine Fehlausrichtung der Tintentropfenposition korrigieren. Sie können fehlausgerichtete vertikale Linien oder verschwommene Farben reduzieren.
Seite 99: Automatisches Anpassen Der Tropfenposition
Anpassen der Tropfenposition • Dieses Gerät kann die Tropfenposition für transparente oder farbige Medien nicht automatisch anpassen. Passen Sie die Tropfenposition manuell an. Details finden Sie unter S. 98 "Manuelles Anpassen der Tropfenposition". • Wenn die Nachricht "Drucken fehlgeschlagen." während des Drucks des Testmusters angezeigt wird, drücken Sie auf [Bestätigen] um diese zu entfernen, überprüfen Sie die Nachricht die auf dem Bedienfeld angezeigt wird und führen Sie dann entsprechend den Vorgang zur Anpassung von Anfang an aus.
Seite 100: Manuelles Anpassen Der Tropfenposition
2. Grundlegende Vorgänge Manuelles Anpassen der Tropfenposition Wenn Fehler in der Bildqualität selbst nach einer automatischen Anpassung der Tropfenposition nicht behoben werden konnten oder Sie eine Anpassung auf Sicht bevorzugen, können Sie die Tropfenposition manuell anpassen. Passen Sie die Tropfenposition bei transparenten oder farbigen Medien manuell an. Auf schmalen Druckmedien können keine Testmuster gedruckt werden.
Seite 101 Anpassen der Tropfenposition Wählen Sie [Position des Schneiders] und drücken Sie [Schneiden]. Zum Abschneiden des anhängenden Teils des Testmusters zur Anpassung der Tropfposition, ziehen Sie das Medium bis [Grundlinienposition auf der Medienführung] ein, indem Sie auf [Einziehen] oder [Aufwickeln] drücken. Drücken Sie [Schneiden].
Seite 102 2. Grundlegende Vorgänge Prüfen Sie den optimalen Anpassungswert auf der Grundlage des Testdruckergebnisses für die Anpassung der Tropfenposition. DNK010 Der optimale Einstellwert ist die Zahl über dem Quadrat, welches am hellsten, fast grau ist. Die vertikalen Linien an beiden Seiten müssen gerade sein. Der Wert in Zeile „A“ lautet „ 2“ und der Anpassungswert für „A“...
Seite 103 Anpassen der Tropfenposition • Nach 30 Minuten ohne Verwendung des Bedienfelds, wird das Eintragsmenü für die Werteanpassung abgebrochen und der Startbildschirm wird angezeigt. Wenn das passiert, führen Sie den Vorgang zur Anpassung erneut von Anfang an aus. • Wenn das Druckergebnis kein quadratisches Muster mit ausgerichteten vertikalen Linien auf beiden Seiten enthält, geben Sie als Wert für die Anpassung die Zahl über der Position ein, die einem solchen Muster am ähnlichsten ist.
Seite 104: Drucken Von Daten
2. Grundlegende Vorgänge Drucken von Daten Vor dem Druckvorgang Prüfen Sie vor dem Drucken den Zustand von Tintenkartusche, Reinigungskartusche, Spülkartusche und Resttintenbehälter. Für Einzelheiten zum Prüfen des Zustands siehe S. 173 "Prüfen von Gerätestatus und -einstellungen". Für Einzelheiten zum Austauschen von Verbrauchsmaterialien siehe S. 247 "Austauschen von Verbrauchsmaterialien".
Seite 105: Druck Unterbrechen Oder Abbrechen
Drucken von Daten • Wenn Sie RIP-Daten senden, um das Drucken zu beginnen, während die Heizung noch nicht aufgewärmt ist (beispielsweise weil die Heizung noch ausgeschaltet ist), können Falten auf dem Medium entstehen. Erhöhen Sie die Temperatur bis zu der für den Druck erforderlichen. Falls sich außerdem Falten auf dem Medium auf der Platten- oder Rolleneinzugseinheit befinden, ziehen Sie das Medium mit Hilfe des Menüs [Urspr.
Seite 106 2. Grundlegende Vorgänge Drücken Sie während des Drucks die Taste [Offline/Online]. DWU105 Der Druckvorgang wird unterbrochen. Drücken Sie [Fortsetzen], um einen Druckvorgang fortzusetzen, oder [Abbrechen], um einen Druckvorgang abzubrechen. Wenn Sie [Fortsetzen] drücken, beginnt das Gerät an der Stelle zu drucken, an der unterbrochen wurde.
Seite 107: Schneiden Von Druckmedien
Schneiden von Druckmedien Schneiden von Druckmedien Dieser Abschnitt beschreibt das Schneiden von Rollmedien. Rollen Sie geschnittene Medien mit der Aufrolleinheit auf, sodass die Druckoberfläche des Mediums nicht den Boden oder die Druckfläche eines anderen Mediums berührt. Drücken Sie unten rechts am Bildschirm [Urspr. festlegen /Schnitt]. Drücken Sie [Schneiden].
Seite 108 2. Grundlegende Vorgänge...
Seite 109: Nützliche Tipps Zur Verwendung
3. Nützliche Tipps zur Verwendung In diesem Kapitel werden die Bedienverfahren für die Verwendung dieses Geräts sowie die Verfahren für jede Einstellung erläutert. Konfiguration der Randeinstellungen Stellen Sie den linken und rechten Rand für das Druckmedium ein. (hauptsächlich Europa und Asien) Die Randeinstellungen können in Schritten von 1 mm im Bereich zwischen -10 und +85 vom Referenzwert von 15 mm geändert werden.
Seite 110 3. Nützliche Tipps zur Verwendung Drücken Sie [Rechter Seitenrand]. Geben Sie über die Zehnertastatur einen Einstellwert für den rechten Rand ein und drücken Sie [Einstellen]. Drücken Sie [+/-], um zwischen „+“ und „-“ zu wechseln. Drücken Sie auf [Schließen]. Drücken Sie [Ende].
Seite 111: Durchführung Der Verbindungsmethoden
Durchführung der Verbindungsmethoden Durchführung der Verbindungsmethoden • Öffnen Sie während eines Druckvorgangs niemals die mittlere Abdeckung oder heben Sie den Hebel an. Durch das Öffnen der Abdeckung bzw. das Anheben des Hebels wird der Druckvorgang abgebrochen. Dieser Abschnitt beschreibt Verfahren für Verbindungsmethoden, mit denen Fehler in der Bildqualität wie schwarze oder weiße Linien oder unterschiedliche Konzentrationen reduziert werden.
Seite 112: Automatische Durchführung Der Verbindungsmethode Für Druckköpfe
3. Nützliche Tipps zur Verwendung • Bei der Verwendung von weißer Tinte können die Druckkopfausrichtung nicht durchgeführt werden. Setzen Sie [Druckkopfausrichtung] auf [Aus]. Automatische Durchführung der Verbindungsmethode für Druckköpfe Führt die Bildbearbeitung in den Verbindungsteilen zwischen den einzelnen Köpfen automatisch durch. Durch das Durchführen der Verbindungsmethode für die Druckköpfe können Fehler in der Bildqualität reduziert werden, wenn diese in den Verbindungsteilen zwischen den einzelnen Köpfen auftreten.
Seite 113: Manuelle Durchführung Der Verbindungsmethode Für Die Druckköpfe
Durchführung der Verbindungsmethoden Manuelle Durchführung der Verbindungsmethode für die Druckköpfe Wenn Fehler in der Bildqualität selbst nach der automatischen Durchführung der Verbindungsmethode für die Druckköpfe nicht behoben werden können, oder wenn Sie die Anpassung auf Sicht durchführen möchten, führen Sie die Verbindungsmethode der Druckköpfe manuell aus. Führen Sie die Verbindungsmethode für die Druckköpfe bei transparenten oder farbigen Medien manuell durch.
Seite 114: Manuelle Durchführung Der Verbindungsmethode Für Den Medieneinzug
3. Nützliche Tipps zur Verwendung 1. Testmuster für Modus A Wenn gleichermaßen mit den oberen und unteren Düsen gedruckt wird 2. Testmuster für Modus B Wenn nur mit den oberen Düsen gedruckt wird 3. Testmuster für Modus C Wenn nur mit den unteren Düsen gedruckt wird Wählen Sie den in Schritt 6 getesteten optimalen Modus aus [A], [B] oder [C] aus.
Seite 115: Konfigurieren Der Druckkopfausrichtung Für Die Medieneinzugskorrektur
Durchführung der Verbindungsmethoden Drücken Sie die Taste [Standardverfahren]. DWU103 Drücken Sie [Gewählte Einstellung zur Kopfausrichtung]. Drücken Sie [Medieneinzugskorrektur]. Drücken Sie [Medieneinzugskorrektur]. Drücken Sie auf [Ein]. Drücken Sie zweimal [Schließen]. Drücken Sie [Ende]. Die Verbindungsmethode für die Druckköpfe wird auf den ersten Druckjob nach der Konfiguration dieser Einstellungen angewendet.
Seite 116 3. Nützliche Tipps zur Verwendung Drücken Sie [Medieneinzugskorrektur]. Drücken Sie auf [Level Setting]. Wählen Sie für den Druckmodus zum Ändern der Medieneinzugskorrektur zwischen [6 Pass], [8 Pass], [12 Pass], [16 Pass] oder [32 Pass] aus. Wählen Siefür die Stufe der Medieneinzugskorrektur [Level 0], [Level 1], [Level 2] und [Level 3] aus.
Seite 117: Verwendung Der Automatischen Wartungsfunktion
Verwendung der automatischen Wartungsfunktion Verwendung der automatischen Wartungsfunktion Mit der regelmäßigen Durchführung der automatischen Wartungsfunktion können Sie verhindern, dass Ihre Düsen verstopfen. Die automatische Wartungsfunktion verfügt über folgende Elemente. Die Häufigkeit der Wartung hängt von den einzelnen Wartungselemente ab. Legen Sie gemäß der Gerätenutzung ein Wartungsintervall fest.
Seite 118: Konfiguration Des Automatischen Wartungsintervalls
3. Nützliche Tipps zur Verwendung • Selbst wenn Sie die einzelnen Wartungen manuell durchführen, wird gemäß der konfigurierten Wartungsperiode eine automatische Wartung durchgeführt. • Wenn der Resttintenbehälter voll ist, wird auf dem Bedienfeld eine Meldung angezeigt, und die automatische Wartung wird nicht ausgeführt. Wenn die Meldung angezeigt wird, tauschen Sie den Resttintenbehälter aus.
Seite 119: Wiederherstellung Verstopfter Düsen Durch Kompensierung Mit Anderen Düsen
Wiederherstellung verstopfter Düsen durch Kompensierung mit anderen Düsen Wiederherstellung verstopfter Düsen durch Kompensierung mit anderen Düsen Registrieren Sie eine verstopfte Düse, und kompensieren Sie sie mit einer anderen Düse. Führen Sie diese Funktion aus, wenn die Verstopfung der Düse auch nach einer Kopfreinigung und korrigierenden Maßnahmen für Düsenverstopfungen weiterhin besteht.
Seite 120: Manuelles Kompensieren Von Verstopften Düsen
3. Nützliche Tipps zur Verwendung Drücken Sie die Taste [Wartung]. DWU102 Drücken Sie [ ]. Drücken Sie [Einstell. f. verstopf. Düsen]. Drücken Sie [Autom. Düsentest]. Drücken Sie [Ausführen]. Das Düsenprüfmuster wird gedruckt und die verstopfte Düse wird erkannt. Drücken Sie [Bestätigen]. Die verstopfte Düse wird registriert.
Seite 121 Wiederherstellung verstopfter Düsen durch Kompensierung mit anderen Düsen Schneiden Sie das Düsentestmuster ab. Einzelheiten zum Schneiden von Medien finden Sie unter S. 105 "Schneiden von Druckmedien". Prüfen Sie anhand des Druckergebnisses des Düsentestmusters, ob eine verstopfte Düse vorliegt. Für weitere Informationen zum Prüfen von Druckkopf, Düsenspalte und Düsennummer siehe S. 86 "Interpretation des Druckergebnisses ".
Seite 122: Löschen Von Registrierten Verstopften Düsen
3. Nützliche Tipps zur Verwendung Geben Sie über die Zehnertastatur die Nummer der verstopften Düse ein, die Sie in Schritt 3 geprüft haben, und drücken Sie [Einstellen]. Die verstopfte Düse wird registriert. Drücken Sie 3 Mal [Schließen]. Drücken Sie [Düsenwiederherstellung]. Drücken Sie auf [Ein].
Seite 123 Wiederherstellung verstopfter Düsen durch Kompensierung mit anderen Düsen Drücken Sie die Taste [Wartung]. DWU102 Drücken Sie [ ]. Drücken Sie [Einstell. f. verstopf. Düsen]. Drücken Sie [Verstopfte Düse registrieren]. Wählen Sie den zu löschenden Druckkopf aus. Wählen Sie die zu löschende Düsenspalte aus. Wenn Sie die Registrierung von Düse A in Kopf 1 löschen möchten, wählen Sie [H1-A Alle löschen].
Seite 124: Verwenden Von Austauschflüssigkeit Anstelle Von Weißer Tinte
3. Nützliche Tipps zur Verwendung Verwenden von Austauschflüssigkeit anstelle von weißer Tinte Weiße Tinte setzt sich schnell ab. Daher wird empfohlen, weiße Tinte durch Austauschflüssigkeit zu ersetzen, wenn diese für einen Monat oder länger nicht verwendet wurde. Die erneute Verwendung von weißer Tinte nach dem Austausch verbraucht viel Tinte. Verwenden Sie keine Austauschflüssigkeit, wenn Sie weiße Tinte regelmäßig verwenden.
Seite 125: Ersetzen Von Weißer Tinte Durch Austauschflüssigkeit
Verwenden von Austauschflüssigkeit anstelle von weißer Tinte • Vermeiden Sie beim Entfernen von gestauten Medien oder bei Wartungsarbeiten am Gerät, dass Tinte, Spülflüssigkeit und Transportflüssigkeit auf Ihre Kleidung gelangt. Wenn Tinte, Spülflüssigkeit und Transportflüssigkeit mit Ihrer Kleidung in Berührung kommen, waschen Sie den verschmutzten Bereich mit Wasser.
Seite 126 3. Nützliche Tipps zur Verwendung Drücken Sie die Taste [Wartung]. DWU102 Drücken Sie [ ]. Drücken Sie [Spezialwartung]. Drücken Sie [ ]. Drücken Sie [Austausch der weißen Tinte]. Bestätigen Sie die Meldung auf dem Bedienfeld und drücken Sie [Ausführen]. Schieben Sie alle Sperrhebel für die weißen Tintenkartuschen nach unten, um die Kartuschen zu entriegeln.
Seite 127 Verwenden von Austauschflüssigkeit anstelle von weißer Tinte Setzen Sie die Kartusche mit der Austauschflüssigkeit fest in den Kartuschenhalter ein. DWT174 Schieben Sie den Sperrhebel nach oben, um die Kartusche mit der Austauschflüssigkeit zu sichern. DWT175 Drücken Sie [Ausführen]. Drücken Sie [Bestätigen]. Drücken Sie auf [Schließen].
Seite 128: Ersetzen Der Austauschflüssigkeit Durch Weiße Tinte
3. Nützliche Tipps zur Verwendung Ersetzen der Austauschflüssigkeit durch weiße Tinte • Sobald Sie den Austauschvorgang für weiße Tinte eingeleitet haben, können Sie diesen Vorgang nicht mehr abbrechen. Beim Tintenaustausch wird Tinte im Tintenzufuhrweg abgelassen, was viel Tinte verbraucht. Bevor Sie einen Tintenaustausch mit weißer Tinte durchführen, stellen Sie Folgendes sicher: •...
Seite 129 Verwenden von Austauschflüssigkeit anstelle von weißer Tinte Drücken Sie [ ]. Drücken Sie [Spezialwartung]. Drücken Sie [ ]. Drücken Sie [Austausch der weißen Tinte]. Drücken Sie [Ausführen]. Schieben Sie alle Sperrhebel für die Kartuschen mit der Austauschflüssigkeit nach unten, um die Kartuschen zu entriegeln. DWT172 Entnehmen Sie die alle Kartuschen mit Austauschflüssigkeit.
Seite 130 3. Nützliche Tipps zur Verwendung DWT317 Setzen Sie die weiße Tintenkartusche fest in den Kartuschenhalter ein. DWT174 Schieben Sie den Verriegelungshebel nach oben, um die weiße Tintenkartusche zu sichern. DWT175 Bestätigen Sie die Meldung auf dem Bedienfeld und drücken Sie [Ausführen]. Schieben Sie sämtliche Hebel zur Verriegelung einschließlich der Hebel für ungeeignete Farbkartuschen nach unten, um die Tintenkartuschen zu entriegeln.
Seite 131 Verwenden von Austauschflüssigkeit anstelle von weißer Tinte Befestigen Sie das Werkzeug zum Tintenaustausch am Anschluss der weißen Tintenkartusche. DWT178 Setzen Sie die weiße Tintenkartusche mit dem Tintenaustauschwerkzeug fest in den Kartuschenhalter ein. DWT179 Schieben Sie alle Sperrhebel nach oben, um die Kartuschen zu sichern. Stellen Sie sicher, dass die anderen leeren Kartuschenhalter verriegelt sind.
Seite 132 3. Nützliche Tipps zur Verwendung Drücken Sie die Vorsprünge am Tintenaustauschwerkzeug zusammen und ziehen Sie es aus der Kartusche. DWT180 Setzen Sie die Tintenkartuschen fest in die entsprechenden Kartuschenhalter ein. Schieben Sie alle Sperrhebel nach oben, um die Kartuschen zu sichern. Drücken Sie [Ausführen].
Seite 133: Verwendung Der Timer-Einstellungen
Verwendung der Timer-Einstellungen Verwendung der Timer-Einstellungen Dieser Abschnitt erklärt die Einstellungen zum Energiesparen und die Timer-Funktion. Konfigurieren der Ruhemodus-Übergangszeit Nach Ablauf einer bestimmten Zeitspanne wechselt das Gerät in den Ruhemodus, um Energie zu sparen. Geben Sie den Wartezeitraum für den Wechsel in den Ruhemodus an. Drücken Sie die Taste [Anwenderprogramm].
Seite 134: Konfigurieren Des Kühlmodus
3. Nützliche Tipps zur Verwendung Konfigurieren des Kühlmodus Legen Sie fest, ob Vorheizung, Druckheizung und Nachheizung nach Ablauf einer bestimmten Zeitspanne in den Kühlmodus wechseln sollen. Wird die Temperatur der Heizungen im Kühlmodus niedriger als die konfigurierte Temperatur eingestellt, kann dies den Stromverbrauch senken. Zudem sorgt der Kühlmodus dafür, dass die Temperatur der Heizungen stabil bleibt, wodurch die Standby-Zeit vor Beginn des Druckvorgangs verkürzt wird.
Seite 135 Verwendung der Timer-Einstellungen Wählen Sie aus [5 °C/9 °F], [10 °C/18 °F], [15 °C/27 °F], [20 °C/36 °F], [25 °C/45 °F] oder [30 °C/54 °F] eine geeignete Kühltemperatur aus. Legen Sie in diesem Schritt eine Temperaturdifferenz zwischen der konfigurierten Temperatur der Heizungen und der Temperatur fest, die Sie einstellen möchten.
Seite 136: Ändern Der Geräteeinstellungen
3. Nützliche Tipps zur Verwendung Ändern der Geräteeinstellungen Dieser Abschnitt erklärt die Einstellungen für die auf dem Bedienfeld angezeigten Elemente und den Signalton. Registrieren des verbleibenden Druckmediums Wenn Sie [Verbleibend. Medium anzeigen] aktivieren, können Sie die Restmenge von Rollenmedien auf dem Home-Bildschirm oder dem Bildschirm [Status prüfen] anzeigen.
Seite 137: Ändern Der Summereinstellung
Ändern der Geräteeinstellungen • Das Gerät erkennt automatisch die Breite des Druckmediums und zeigt diese auf dem Bedienfeld Ändern der Summereinstellung Sie können festlegen, ob der Summer bei Betätigung der Bedientasten oder bei Auftreten eines Fehlers über das Bedienfeld ertönen soll. Drücken Sie die Taste [Anwenderprogramm].
Seite 138: Umschalten Der Anzeigeeinheit
3. Nützliche Tipps zur Verwendung Drücken Sie die Taste [Anwenderprogramm]. DWU101 Drücken Sie [Zeit- u. Timer-Einstellungen]. Drücken Sie [Zeit]. Geben Sie über die Zehnertastatur die anzuzeigende Zeit ein und drücken Sie [Einstellen]. Um zwischen Stunden, Minuten und Sekunden zu wechseln, drücken Sie [ ] oder [ ]. Drücken Sie auf [Schließen].
Seite 139 Ändern der Geräteeinstellungen Wählen Sie die Einheit, die angezeigt werden soll. Die auf dem Bedienfeld angezeigte Einheit wird in die ausgewählte Einheit geändert. Drücken Sie auf [Schließen]. Drücken Sie [Ende].
Seite 140 3. Nützliche Tipps zur Verwendung...
Seite 141: Konfigurieren Und Verwalten Des Geräts
4. Konfigurieren und Verwalten des Geräts In diesem Kapitel wird erläutert, wie man das Gerät über das Bedienfeld und den Web Image Monitor konfiguriert und verwaltet. Ändern der Einstellelemente Auf den folgenden fünf Einstellbildschirmen können Sie die Einstellelemente ändern. • Bildschirm [Anfangseinstellung] Drücken Sie die Taste [Anwenderprogramm] auf dem Bedienfeld, um die Inhalte anzuzeigen.
Seite 142 4. Konfigurieren und Verwalten des Geräts Drücken Sie die Taste [Anwenderprogramm]. DWU101 Wählen Sie ein einzustellendes Element. Drücken Sie die Taste [ ] oder [ ], um zum anzuzeigenden Bildschirm zu wechseln. Folgen Sie den Anweisungen auf dem Bildschirm, um den Einstellwert zu ändern. Drücken Sie die Taste [Anwenderprogramm].
Seite 143: Liste Der Einstellelemente
Liste der Einstellelemente Liste der Einstellelemente Dieser Abschnitt erklärt die Einstellelemente und Standardwerte auf den einzelnen Einstellungsbildschirmen. • Einige der unten dargestellten Einstellelemente sind dieselben wie bei der RIP-Software. Die Einstellwerte in der RIP-Software haben Vorrang. Bildschirm [Anfangseinstellung] Dieser Abschnitt erklärt die Einstellelemente und Standardwerte auf dem Bildschirm [Anfangseinstellung]. Allgemeine Einstellungen Legen Sie Maßeinheit und Sprache fest, die auf dem Bedienfeld angezeigt werden sollen, sowie den Summer-Ton.
Seite 144: Medienanzeigeeinstellungen
4. Konfigurieren und Verwalten des Geräts • Ein • Aus Standard: [Ein] Sprache Legen Sie die Anzeigesprache für das Bedienfeld fest. Der Standardwert wird dem Ziel entsprechend geändert. Die folgenden Sprachen können festgelegt werden: [Japanisch], [Englisch], [Französisch], [Deutsch], [Italienisch], [Spanisch], [Niederländisch], [Portugiesisch] und [Russisch] Medienanzeigeeinstellungen Sie können die verbleibende Menge an Medien festlegen und anzeigen.
Seite 145: Übergangszeit
Liste der Einstellelemente Zeit für Übergang in Ruhemodus Nach Ablauf einer bestimmten Zeitspanne wechselt das Gerät in den Ruhemodus, um Energie zu sparen. Geben Sie den Wartezeitraum für den Ruhemodus an. Standard: [30 Minute(n)] Mithilfe der Zehnertastatur kann die Übergangszeit von 10 bis 60 Minuten festgelegt werden. Kühlmodus Legen Sie fest, ob Vorheizung, Druckheizung und Nachheizung nach Ablauf einer bestimmten Zeitspanne in den Kühlmodus wechseln sollen.
Seite 146: Netzwerkeinstellungen
4. Konfigurieren und Verwalten des Geräts (hauptsächlich Nordamerika) • 9 °F • 18 °F • 27 °F • 36 °F • 45 °F • 54 °F Standard: [36 °F] Datum Zeigt das Datum der internen Uhr des Geräts an. Dieses Element dient ausschließlich der Überprüfung und kann nicht geändert werden. Uhrzeit Einstellung der Uhrzeit für die interne Uhr des Kopierers mit Hilfe der Zehnertastatur.
Seite 147: Gültiges Protokoll
Liste der Einstellelemente • Nicht aktiv Standard: [Aktiv] • IPv6-Adre. d. Geräts Die IPv6-Netzwerkadresse des Geräts wird angezeigt. • IPv6 Link-lokale Adresse • IPv6 Manuelle Konfigurationsadresse • DHCPv6-Adresse • Unabhängige Adresse 1 bis 3 • IPv6-Gateway-Adresse • DHCPv6-Einstellungen Geben Sie die DHCPv6-Einstellung an. •...
Seite 148 Legen Sie die einzelnen Einstellelemente für @Remote fest bzw. führen Sie diese aus. Kommunikationstest Sie können einen Testanruf beim RICOH @Remote-Center durchführen. Diese Funktion ist nur verfügbar, wenn der RICOH @Remote-Service aktiviert und aktiv ist. Benachrichtigung zu Geräteinformationen Sie können die Meldung des Gerätestatus an das RICOH @Remote-Center senden.
Seite 149: Zurücksetzen
Liste der Einstellelemente Option Verbrauchsmaterialende Legen Sie fest, ob der Druckvorgang bei einer leeren Tintenkartusche, Kartusche mit Austauschflüssigkeit, Spülkartusche oder Reinigungskartusche bzw. bei einem fast vollen Resttintenbehälter fortgesetzt oder unterbrochen werden soll. • Option Verbrauchsmaterialende • Mit Drucken fortfahren • Drucken stoppen Standard: [Druckvorgang fortsetzen] Firmware-Update-Verbot Legen Sie fest, ob Firmware-Updates zugelassen oder untersagt werden sollen.
Seite 150: Düsenreinigung: Hoch
4. Konfigurieren und Verwalten des Geräts Düsenreinigung: Hoch Wählen Sie einen zu reinigenden Druckkopf aus und führen Sie anschließend eine gründlichere Reinigung als Düsenreinigung: Niedrig durch. Sie können aus Kopf 1 bis Kopf 3 auch mehrere Druckköpfe auswählen. • Kopf 1 •...
Seite 151 Liste der Einstellelemente Auto. Düsentest Verstopfte Düsen werden automatisch erkannt und registriert. Verstopfte Düse registrieren Verstopfte Düsen werden manuell registriert oder gelöscht. Prüfen Sie anhand des Druckergebnisses des Düsenprüfmusters, ob verstopfte Düsen vorliegen. Einzelheiten siehe S. 118 "Manuelles Kompensieren von verstopften Düsen". •...
Seite 152: Spezialwartung
4. Konfigurieren und Verwalten des Geräts Tintenzirkulationsintervall Legen Sie ein Intervall für die Tintenzirkulation fest, um zu verhindern, dass sich weiße Tinte im Tintenzufuhrweg absetzt. • Stufe 1 (Niedr.) • Stufe 2 • Stufe 3 (Hoch) Standard: [Stufe 3 (Hoch)] Spezialwartung Konfigurieren Sie die Einstellungen für außerordentliche Wartungen bezüglich weißer Tinte und der Druckkopfreinigung.
Seite 153: Tintenauffrischung
Liste der Einstellelemente Tintenauffrischung Wählen Sie einen Druckkopf aus, und lassen Sie dann die Tinte aus dem Tintenzufuhrweg ab. Die Tintenauffrischung verbraucht eine Menge Tinte. Führen Sie diese Funktion durch, wenn Düsendefekte trotz Druckkopfreinigung und Düsenwartung nicht behoben werden konnten. Sie können mehrere Druckköpfe gleichzeitig auswählen.
Seite 154: Einstellung Tropfenposition
4. Konfigurieren und Verwalten des Geräts Einstellung Tropfenposition Passen Sie die Tropfenposition automatisch oder manuell an, um Bildqualitätsfehler zu reduzieren. Auto Wählen Sie einen Druckmodus und passen Sie die Tropfenposition automatisch an. • 6 Pass / 8 Pass • 12 Pass •...
Seite 155: Gewählte Einstellung Zur Kopfausrichtung
Liste der Einstellelemente Die Randeinstellungen können in Schritten von 1 mm zwischen -10 und + 85 vom Referenzwert von 15 mm über die Nummerntastatur geändert werden. Wenn Sie beispielsweise 25 mm einstellen möchten, geben Sie „+10“ ein. Drücken Sie [+/-], um zwischen „+“ und „-“ zu wechseln. (hauptsächlich Nordamerika) Standard: [0] (0,6 Zoll) Die Randeinstellungen können in Schritten von 0,1 Zoll zwischen -0,4 und + 3,3 vom Referenzwert von...
Seite 156: Rand Für Endlosdruck
4. Konfigurieren und Verwalten des Geräts Testeinzug Führen Sie einen Testeinzug durch, um zu prüfen, ob die konfigurierte Heizungstemperatur für das verwendete Druckmedium geeignet ist. Aufwickeln? (Nach Testeinzug) • Ja • Nein Rand für Endlosdruck Legen Sie bei einem Bild, dass wiederholt gedruckt wird, den Druckrand zwischen den einzelnen Bildern gemäß...
Seite 157 Liste der Einstellelemente Standard: [140 °F] Wenn Sie das Kontrollkästchen [Ein] auswählen, können Sie die Temperatur mit [ ] oder [ ] zwischen 68 und 158 °F festlegen. Drucken Legen Sie fest, ob die Druckheizung aktiviert werden soll. Wenn Sie das Kontrollkästchen [Ein] markieren, wird die Heizung aktiviert, und die Bildqualität kann verbessert werden.
Seite 158: Bildschirm [Urspr. Festlegen]
4. Konfigurieren und Verwalten des Geräts Wenn [Alle Ein] festgelegt ist, können Sie die Temperatur in Schritten von 5 °C von 20 bis 70°C oder 20 bis 95°C ändern, indem Sie [ Alle +5°C] oder [ Alle -5°C] drücken. (hauptsächlich Nordamerika) Wenn [Alle Ein] festgelegt ist, können Sie die Temperatur in Schritten von 9°F von 68 bis 158°F oder 68 bis 203°F einstellen, indem Sie [ Alle +9°F] oder [ Alle -9°F] drücken.
Seite 159 Liste der Einstellelemente • Grundlinienposition auf der Medienführung...
Seite 160: Initialisieren Von Einstellelementen
4. Konfigurieren und Verwalten des Geräts Initialisieren von Einstellelementen Setzen Sie die Einstellwerte auf die Werkseinstellungen zurück. Einstellelemente für die Initialisierung Im Folgenden sind die Einstellelemente für die Initialisierung aufgeführt: Anfangseinstellung • Allgemeine Einstellungen • Sound • Medienanzeigeeinstellungen • Verbleibend. Medium anzeigen •...
Seite 161: Initialisierungseinstellungen
Initialisieren von Einstellelementen Initialisierungseinstellungen Drücken Sie die Taste [Anwenderprogramm]. DWU101 Drücken Sie [ ]. Drücken Sie [Zurücksetz.] Drücken Sie [Ausführen]. Drücken Sie [Bestätigen]. Die eingestellten Werte werden auf die Werkseinstellungen zurückgesetzt. Drücken Sie [Ende].
Seite 162: Verwendung Von Web Image Monitor
4. Konfigurieren und Verwalten des Geräts Verwendung von Web Image Monitor Mit Web Image Monitor können Sie den Gerätestatus überprüfen und die Einstellungen ändern. Verfügbare Funktionen Sie können folgende Funktionen per Fernzugriff mithilfe von Web Image Monitor von einem Client- Computer aus durchführen.
Seite 163: Anzeige Der Startseite
Verwendung von Web Image Monitor • Die Geräteinformationen werden nicht automatisch aktualisiert. Klicken Sie auf die Schaltfläche [Aktualisieren] im Anzeigebereich, um ein Update vorzunehmen. • Wenn Sie Firefox verwenden, können sich die Schriften und Farben unterscheiden oder Tabellen werden möglicherweise nicht richtig dargestellt. •...
Seite 164: Gast- Und Administratormodus
4. Konfigurieren und Verwalten des Geräts DWU108 DE 1. Menübereich Wenn Sie einen Menüpunkt auswählen, wird dessen Inhalt angezeigt. 2. Header-Bereich Das Menü mit den verfügbaren Sprachen wird angezeigt. Dieser Bereich zeigt außerdem [Login] und [Abmelden] an, über die Sie zwischen dem Administrator- und dem Gastmodus wechseln können.
Seite 165: Zugreifen Im Administratormodus
Verwendung von Web Image Monitor Administratormodus Dieser Modus erfordert die Anmeldung als Administrator. Im Administratormodus können Sie die verschiedenen Geräteeinstellungen konfigurieren. Zugreifen im Administratormodus Klicken Sie auf der Startseite auf [Login]. Das Fenster zum Eingeben des Anmeldepassworts wird angezeigt. Geben Sie Ihr Anmeldepasswort ein und klicken Sie auf [Anmelden]. Für weitere Informationen zum Anmeldepasswort wenden Sie sich an Ihren Administrator.
Seite 166 4. Konfigurieren und Verwalten des Geräts Gerätestatus Option Beschreibung Symbole und Meldungen Zeigt den Gerätestatus mithilfe von Symbolen und Meldungen an. Medium Option Beschreibung Rolle/Blatt Der Druckmedientyp wird angezeigt. Bei Bogenmedien wird angezeigt, ob das Medium eingelegt wurde. Verbleibend Geben Sie die Restmenge des Rollenmediums ein. Wählen Sie Meter, Zoll oder Fuß...
Seite 167: Konfigurieren Der Geräteeinstellungen
Verwendung von Web Image Monitor Konfigurieren der Geräteeinstellungen Klicken Sie auf die Registerkarte [Geräteeinstellungen], um das Passwort zu ändern oder das Netzwerk einzurichten. Klicken Sie auf [Einstellungen speichern], um die Einstellungen zu speichern. • Abhängig von den geänderten Einstellungen muss das Gerät möglicherweise neu gestartet werden.
Seite 168 4. Konfigurieren und Verwalten des Geräts IPv4 Option Beschreibung IPv4 Legen Sie fest, ob IPv4 aktiviert oder deaktiviert werden soll. Wenn das Gerät in einer IPv4-Umgebung verwendet wird, kann IPv4 nicht über den Web Image Monitor deaktiviert werden. Deaktivieren Sie [IPv4] in diesem Fall über die Netzwerkeinstellungen auf dem Bedienfeld.
Seite 169 Verwendung von Web Image Monitor IPv6 Option Beschreibung IPv6 Legen Sie fest, ob IPv6 aktiviert oder deaktiviert werden soll. Wenn das Gerät in einer IPv6-Umgebung verwendet wird, kann IPv6 nicht über den Web Image Monitor deaktiviert werden. Deaktivieren Sie [IPv6] in diesem Fall über die Netzwerkeinstellungen auf dem Bedienfeld.
Seite 170: Sicherheit
4. Konfigurieren und Verwalten des Geräts SNMP Option Beschreibung SNMP Legen Sie fest, ob die Verwendung von SNMP-Diensten durch das Gerät aktiviert werden soll. • SNMP-Einstellungen Option Beschreibung Community-Name Geben Sie einen Community-Namen ein, auf den Sie sich (Schreibgeschützt) beziehen können. Community-Name (Lesen und Geben Sie einen Community-Namen ein, auf den Sie sich schreiben)
Seite 171 Verwendung von Web Image Monitor Option Beschreibung TLS 1.2 Legen Sie fest, ob TLS 1.2 aktiviert oder deaktiviert werden soll. TLS 1.1 Legen Sie fest, ob TLS 1.1 aktiviert oder deaktiviert werden soll. TLS 1.0 Legen Sie fest, ob TLS 1.0 aktiviert oder deaktiviert werden soll.
Seite 172 4. Konfigurieren und Verwalten des Geräts Option Beschreibung Proxy-Server Wenn Sie einen Proxy-Server verwenden, geben Sie [Aktiv] Proxy-Adresse Zeigt die Proxy-Adresse an. Anschlussnummer Zeigt die Anschlussnummer an. Anwendername Zeigt den Anwendernamen an. • Passwort ändern Option Beschreibung Passwort Geben Sie das zu ändernde Passwort ein. Da es sich hierbei um keine SSL-Kommunikation handelt, wird das Passwort unverschlüsselt an das Netzwerk gesendet.
Seite 173: Fehlerbehebung
5. Fehlerbehebung Dieses Kapitel bietet Lösungen für allgemeine Probleme und erklärt außerdem, wie unerwünschte Druckergebnisse korrigiert werden. Wenn das Gerät einen Signalton ausgibt Die folgende Tabelle beschreibt die Bedeutungen der verschiedenen Signaltöne, die das Gerät ausgibt. Tonfolge Bedeutung Ursache Ein kurzer Piepton Bedienfeld-/ Eine Bildschirmtaste wurde gedrückt.
Seite 174 5. Fehlerbehebung Zeit wiederholt geöffnet und geschlossen werden, gibt das Gerät diese akustischen Hinweise eventuell weiterhin aus, obwohl der normale Status bereits wiederhergestellt wurde. • Sie können die Alarmtöne aktivieren oder deaktivieren. Details finden Sie unter S. 141 "Bildschirm [Anfangseinstellung]".
Seite 175: Prüfen Von Gerätestatus Und -Einstellungen
Prüfen von Gerätestatus und -einstellungen Prüfen von Gerätestatus und -einstellungen Prüfen Sie den Gerätestatus und die Einstellungen, indem Sie die Taste [Status prüfen] drücken. DWU104 Sie können folgende Elemente über den Bildschirm [Status prüfen] prüfen: Gerätestatus Sie können Mitteilungen zum Gerätestatus abfragen. Details finden Sie unter S.
Seite 176 5. Fehlerbehebung • Mediendicke Die Dicke des eingelegten Druckmediums wird angezeigt. • Weitere Informationen zum Prüfen auf und Entfernen von gestauten Medien finden Sie auf S. 241 "Beseitigen von Papierstau".
Seite 177: Bei Aufleuchten Der Anzeigeleuchte Für Die Taste [Status Prüfen]
Bei Aufleuchten der Anzeigeleuchte für die Taste [Status prüfen] Bei Aufleuchten der Anzeigeleuchte für die Taste [Status prüfen] Wenn die Anzeigeleuchte für die Taste [Status prüfen] aufleuchtet, drücken Sie die Taste [Status prüfen], um den Bildschirm [Status prüfen] anzuzeigen. Prüfen Sie den Status jeder Funktion auf dem Bildschirm [Status prüfen].
Seite 178: Bei Anzeige Eines Statussymbols
5. Fehlerbehebung Problem Ursache Lösung Es ist ein Fehler aufgetreten. Eine Funktion mit dem Status Prüfen Sie die angezeigte Meldung "Ein Fehler ist aufgetreten" und unternehmen Sie die auf dem Bildschirm [Status erforderlichen Schritte. Details finden prüfen] ist defekt. Sie auf S. 222 "Wenn Meldungen angezeigt werden".
Seite 179 Bei Aufleuchten der Anzeigeleuchte für die Taste [Status prüfen] Statussymbol Status : Symbol Medien ersetzen Erscheint, wenn kein Druckmedium mehr vorhanden sind. Einzelheiten zum Ersetzen von Medien finden Sie unter S. 68 "Austauschen von Rollenmedien". : Symbol Tinte wechseln Erscheint, wenn der Toner zur Neige geht. Einzelheiten zum Austausch von Tintenkartuschen finden Sie auf S.
Seite 180: Wenn Sich Der Strom Nicht Einschalten Lässt
5. Fehlerbehebung Wenn sich der Strom nicht einschalten lässt Wenn Sie den Strom am Gerät nicht einschalten können, prüfen Sie die Stromversorgung. Hauptursachen und Lösungen werden nachstehend erläutert. Ursache Lösung Das Netzkabel ist nicht am Gerät und an der Das Netzkabel fest in das Gerät und die Stromquelle angeschlossen.
Seite 181: Drucken Nicht Möglich
Drucken nicht möglich Drucken nicht möglich Problem Ursache Lösung Das Gerät kann keine Das Ethernet- Stellen Sie sicher, dass das Ethernet- Verbindung zum Netzwerk Schnittstellenkabel ist nicht Schnittstellenkabel korrekt am Gerät aufbauen. korrekt angeschlossen. angeschlossen und das Gerät richtig eingestellt ist. Für Einzelheiten zum Verbinden des Kabels mit dem Gerät siehe S.
Seite 182 5. Fehlerbehebung Problem Ursache Lösung Der Druckvorgang startet Da das Gerät nicht Führen Sie eine der folgenden nicht. ordnungsgemäß mit dem Maßnahmen aus: Computer verbunden ist, kam • Prüfen Sie, ob das Gerät über es zu einem Druckfehler in der das mitgelieferte Ethernet- RIP-Software.
Seite 183 Drucken nicht möglich Problem Ursache Lösung Die Tintenanzeige auf der An einer Tintenkartusche ist Prüfen Sie die angezeigte Tintenkartusche leuchtet rot ein Fehler aufgetreten. Fehlermeldung und unternehmen Sie auf, auf dem Bedienfeld wird die erforderlichen Schritte. Details eine Fehlermeldung finden Sie auf S. 222 "Wenn angezeigt und der Meldungen angezeigt werden".
Seite 184: Bei Einem Problem Beim Verbinden Mit Dem Web Image Monitor
5. Fehlerbehebung Bei einem Problem beim Verbinden mit dem Web Image Monitor Ursache Lösung Das Ethernet-Schnittstellenkabel ist nicht Stellen Sie sicher, dass das Ethernet-Schnittstellenkabel korrekt angeschlossen. korrekt am Gerät angeschlossen und das Gerät richtig eingestellt ist. Für Einzelheiten zum Verbinden des Kabels mit dem Gerät siehe S.
Seite 185: Probleme Beim Drucken
Probleme beim Drucken Probleme beim Drucken Verschmutztes Druckmedium Problem Ursache Lösung Die Rückseite des Druckmedienführungen oder Führen Sie die folgenden Schritte Druckmediums wird Auflagefläche sind durch: verschmutzt. verschmutzt. 1. Reinigen Sie die Druckmedienführungen. Einzelheiten zum Reinigen der Druckmedienführungen finden Sie um Handbuch Tägliche Pflege und Wartung.
Seite 186 5. Fehlerbehebung Problem Ursache Lösung Die Rückseite des • Die Andruckrollen sind Führen Sie die folgenden Schritte Druckmediums wird verschmutzt. durch: verschmutzt. • Um die Druckköpfe hat 1. Reinigen Sie die Andruckrollen. sich Tinte abgesetzt. Für weitere Informationen siehe Tägliche Pflege und Wartung. •...
Seite 187: Nicht Zufriedenstellende Druckqualität
Probleme beim Drucken • Je nach Medientyp oder -zustand fällt das Druckergebnis eventuell nicht wie erwartet aus. Verwenden Sie nur geeignete Medien. Für Einzelheiten zu geeigneten Medien siehe S. 43 "Medien". Nicht zufriedenstellende Druckqualität In diesem Kapitel werden Probleme mit der Druckqualität behandelt, beispielsweise verschmutzte oder blasse und fleckige Drucke.
Seite 188 5. Fehlerbehebung Problem Ursache Lösung Auf dem gedruckten Bild Wenn die Führen Sie die folgenden Schritte werden weiße Linien Betriebstemperatur schnell durch: angezeigt bzw. das steigt, können die Düsen an 1. Stellen Sie die Temperatur der gedruckte Bild ist blass. den Druckköpfen verstopfen, Betriebsumgebung auf 23 °C ein.
Seite 189 Probleme beim Drucken Problem Ursache Lösung Das gesamte Druckbild ist • Es kann sein, dass die Führen Sie die folgenden Schritte blass oder die Farbe ist Farbe eingetrocknet ist durch: ungleichmäßig. oder die Düsen der 1. Führen Sie eine Kopfreinigung Druckköpfe verstopft durch.
Seite 190 5. Fehlerbehebung Problem Ursache Lösung Das gedruckte Bild ist blass. Das Druckmedium wellt sich Führen Sie die folgenden Schritte und die Druckköpfe reiben durch: auf dem Medium. 1. Prüfen Sie, ob das Druckmedium ordnungsgemäß eingelegt wurde, Falten wirft oder zu locker liegt. Weitere Informationen zum Einlegen von Medien finden Sie auf S.
Seite 191 Probleme beim Drucken Problem Ursache Lösung Eine ungleichmäßige Dichte Die Medieneinzugsmenge Passen Sie die Medieneinzugsmenge oder schwarze Streifen ist eventuell nicht geeignet. entsprechend dem folgenden Vorgang erscheinen auf dem gedruckten Bild. 1. Drücken Sie die Taste [Standardverfahren]. 2. Drücken Sie [Einstellung Medieneinzug].
Seite 192 5. Fehlerbehebung Problem Ursache Lösung Führen Sie zur weiteren Anpassung den folgenden Vorgang aus: 1. Drücken Sie die Taste [Standardverfahren]. 2. Drücken Sie [Einstellung Medieneinzug]. 3. Drücken Sie auf [Micro Setting]. 4. Geben Sie zur Reduzierung einer ungleichmäßigen Dichte einen negativen Wert ein.
Seite 193 Probleme beim Drucken Problem Ursache Lösung • Falls Sie [Einstellung Medieneinzug] ausführen und schwarze Streifen auf dem gedruckten Bild bei der Beseitigung einer ungleichmäßigen Dichte auftreten, führen Sie im folgenden Vorgang [Medieneinzugskorrektur] aus. 1. Drücken Sie die Taste [Standardverfahren]. 2. Drücken Sie [Gewählte Einstellung zur Kopfausrichtung].
Seite 194 5. Fehlerbehebung Problem Ursache Lösung 1. Drücken Sie die Taste [Standardverfahren]. 2. Drücken Sie [Gewählte Einstellung zur Kopfausrichtung]. 3. Drücken Sie [Medieneinzugskorrektur]. 4. Drücken Sie auf [Level Setting]. 5. (Nur wenn die Tintenkombinationen 4C+W sind) Wählen Sie die Druckebene, um die Stufe der Medieneinzugskorrektur zu ändern.
Seite 195: Behebung Von Düsenverstopfungen
Probleme beim Drucken Problem Ursache Lösung Wenn das Problem trotz der oben beschriebenen Lösungen weiterhin besteht, führen Sie erneut eine Anpassung des Medieneinzugs aus. Wenn das Problem weiterhin besteht, erhöhen Sie die Druckauflösung oder wählen Sie unidirektionales Drucken aus. Behebung von Düsenverstopfungen Dieser Abschnitt erläutert, wie Sie das Gerät wieder in Betrieb nehmen, wenn Düsenprobleme nach der Druckkopfreinigung nicht behoben sind.
Seite 196: Durchführen Einer Düsenreinigung
5. Fehlerbehebung Details finden Sie unter S. 85 "Testdruck". Wenn ein Problem mit dem Druckergebnis vorliegt, gehen Sie folgendermaßen vor: Reinigen Sie die Düsenoberflächen. • Reinigen Sie die Düsenoberflächen der Druckköpfe. Zum Reinigen der Düsenoberflächen der Druckköpfe siehe in Tägliche Pflege und Wartung. •...
Seite 197 Probleme beim Drucken • Wenn 10 oder mehr Minuten vergangen sind, nachdem sich der Schlitten bewegt, ertönt in dem Gerät ein Summton. Trockenheit der Düsen kann zu Düsenschäden führen. Warten Sie deshalb die Düsen sofort. Drücken Sie die Taste [Wartung]. DWU102 Drücken Sie [ ].
Seite 198: Durchführen Einer Tintenauffrischung
5. Fehlerbehebung Bestätigen Sie die Meldung auf dem Bedienfeld und öffnen Sie die rechte Abdeckung. DWT183 Geben Sie die mitgelieferte Reinigungsflüssigkeit in alle Kappen. Füllen Sie die Kappen mithilfe einer Pipette mit der Reinigungsflüssigkeit auf. DWT184 Heben Sie den Sperrhebel an der linken Innenseite der rechten Abdeckung an, und schließen Sie dann die rechte Abdeckung.
Seite 199 Probleme beim Drucken Führen Sie diese Funktion durch, wenn Düsendefekte trotz Druckkopfreinigung und Düsenwartung nicht behoben werden konnten. • Da bei der Tintenauffrischung Tinte aus dem Tintenzufuhrweg abgelassen wird, wird viel Tinte verbraucht. Stellen Sie sicher, dass der Resttintenbehälter ausreichend Kapazität für eine Tintenauffrischung enthält.
Seite 200: Reinigen Von Vermischten Tinten
5. Fehlerbehebung Reinigen von vermischten Tinten Bei der Luftreinigung werden überschüssige Tinte und Luft über die entsprechenden Anschlüsse an den Kartuschen aus den Druckköpfen ausgestoßen. Führen Sie in folgenden Fällen eine Luftreinigung durch: • Die Reinigung des Geräts und der Druckköpfe konnte die Verstopfung der Düsen nicht beheben. •...
Seite 201 Probleme beim Drucken • Wenn Sie gestaute Medien entfernen, Medien austauschen oder Wartungsarbeiten am Gerät durchführen, vermeiden Sie, dass Tinte, Spülflüssigkeit und Transportflüssigkeit auf die Haut gelangen. Wenn Tinte, Spülflüssigkeit und Transportflüssigkeit mit Ihrer Haut in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser und Seife. •...
Seite 202 5. Fehlerbehebung Bestätigen Sie die Meldung auf dem Bedienfeld und öffnen Sie die rechte Abdeckung. DWT183 Entfernen Sie die unteren Schrauben, welche die Schlittenabdeckung sichern. Verwenden Sie die entfernten Schrauben später erneut zum Wiedereinbau. Stellen Sie sicher, dass Sie sie an einem sicheren Ort aufbewahren. DWT185 Lösen Sie die beiden oberen Schrauben, und entfernen Sie dann die Schlittenabdeckung.
Seite 203 Probleme beim Drucken Lösen Sie die Schraube, die die Abdeckung des Anschlusses zur Luftreinigung am Druckkopf sichert, und entfernen Sie dann die Anschlussabdeckung. • Verwenden Sie beim Widereinbau die entfernten Schrauben und die Abdeckung. Stellen Sie sicher, dass Sie sie an einem sicheren Ort aufbewahren. •...
Seite 204 5. Fehlerbehebung Drücken Sie [Ausführen]. Die Tinte wird in das Werkzeug zur Luftreinigung abgelassen. Warten Sie, bis auf dem Bedienfeld eine Meldung angezeigt wird, die angibt, dass der Vorgang abgeschlossen ist. Öffnen Sie die rechte Abdeckung. Wenn aus den Anschlüssen Tinte tropft, wischen Sie diese mit einem trockenen Tuch ab. DWT189 Bringen Sie die Anschlussabdeckung an und befestigen Sie diese dann mit der Schraube.
Seite 205 Probleme beim Drucken Schütten Sie die Tinte aus dem Werkzeug zur Luftreinigung in den Tintenbehälter. DWT192 Bringen Sie die Schlittenabdeckung an. DWT193 Sichern Sie die Schlittenabdeckung mit vier Schrauben. DWT194 Heben Sie den Sperrhebel an der linken Innenseite der rechten Abdeckung an, und schließen Sie dann die rechte Abdeckung.
Seite 206: Wenn Die Dichte Der Weißen Tinte Ungleichmäßig Ist
5. Fehlerbehebung Drücken Sie [Verlassen]. Wiederholen Sie das Verfahren aus Schritt 1, wenn Sie an einem anderen Druckkopf eine Luftreinigung durchführen. • Beim Abnehmen des Werkzeugs zur Luftreinigung kann Tinte austreten. Breiten Sie zu Beginn Papierhandtücher unter dem Anschluss aus. •...
Seite 207: Bei Nicht Korrektem Einzug Des Druckmediums
Bei nicht korrektem Einzug des Druckmediums Bei nicht korrektem Einzug des Druckmediums Bei Wellung des Druckmediums beim Einzug Ursache Lösung Das Druckmedium wurde nicht gerade in die Wenn das Druckmedium schräg ist, siehe S. 206 "Bei Medienzufuhr eingelegt. Schräglauf des Druckmediums beim Einzug". Die Medienführungen wurden entfernt.
Seite 208: Bei Schräglauf Des Druckmediums Beim Einzug
5. Fehlerbehebung Ursache Lösung Es wird kein empfohlenes Druckmedium Verwenden Sie ein empfohlenes Druckmedium. Für verwendet. Einzelheiten zu empfohlenen Medien siehe S. 43 "Unterstützte Medien". Das Gerät bewegt sich oder die Wenden Sie sich an Ihren Kundendienstmitarbeiter, Aufrolleinheit ist nicht ausgerichtet. wenn sich das Gerät bewegt und eben ausgerichtet werden muss oder wenn die Aufrolleinheit nicht korrekt ausgerichtet ist.
Seite 209: Wenn Rollenmedien Herabhängen Oder Den Boden Berühren
Bei nicht korrektem Einzug des Druckmediums Wenn Rollenmedien herabhängen oder den Boden berühren Ursache Lösung • Das Druckmedium wurde nicht fest • Lösen Sie den Hebel am rechten Rollenhalter. genug in den Rollenhalter an der Verriegeln Sie den Hebel, und halten Sie den Rückseite des Geräts eingesetzt.
Seite 210: Bei Falschem Einzug Des Druckmediums
5. Fehlerbehebung Bei falschem Einzug des Druckmediums Problem Ursache Lösung • Das Druckmedium wurde • Die Ansaugstufe ist für das • Senken Sie die nicht eingezogen und Druckmedium zu stark. Ansaugstufe. Für kommt nicht aus der Einzelheiten zum Senken • Das Druckmedium wurde Medienausgabe heraus.
Seite 211 Bei nicht korrektem Einzug des Druckmediums Problem Ursache Lösung Auftreten von Fehleinzügen. Heben Sie den Ziehen Sie das Druckmedium an Druckmedienhalter an, wenn der Medienausgabe heraus und der Schlitten sich bewegt oder setzen Sie es erneut ein. das Druckmedium eingezogen wird.
Seite 212 5. Fehlerbehebung Problem Ursache Lösung Der Druckkopfwagen stoppt an • Die Medienführungen sind • Reinigen Sie die den Medienführungen. verschmutzt. Druckmedienführungen. • Die Kappe ist verschmutzt. Einzelheiten zum Reinigen der Druckmedienführungen • Die Bereiche um die finden Sie um Handbuch Druckköpfe sind Tägliche Pflege und verschmutzt.
Seite 213: Probleme Beim Betrieb Des Geräts
Probleme beim Betrieb des Geräts Probleme beim Betrieb des Geräts Bei ungewöhnlichen Gerüchen • Wenn das Gerät raucht, seltsam riecht oder sich ungewöhnlich verhält, müssen Sie die Stromversorgung sofort ausschalten. Achten Sie nach dem Abschalten der Stromversorgung darauf, dass auch das Netzkabel aus der Wandsteckdose gezogen wird. Teilen Sie das Problem Ihrem Kundendienstmitarbeiter mit.
Seite 214: Bei Nicht Steigender Heizungstemperatur
5. Fehlerbehebung muss die Trocknungszeit um 1,3 Sekunden verlängert werden. Für Einzelheiten zum Einstellen der Trocknungszeit siehe RIP-Einstellungshandbuch. • Die Temperatur der Heizung kann auch beim Starten des Druckvorgangs im Bedienfeld eingestellt werden. • Führen Sie einen Testeinzug durch, um zu prüfen, ob die in der RIP-Software eingestellte Temperatur für das Druckmedium geeignet ist.
Seite 215: Bei Problemen Beim Einlegen Des Druckmediums
Probleme beim Betrieb des Geräts Ursache Lösung Bei einer Heizung ist in Fehler aufgetreten. Stellen Sie die Heizung aus oder schalten Sie die Stromversorgung wieder ein. Wenden Sie sich an den Kundendienst, wenn die in diesem Handbuch empfohlenen Maßnahmen das Problem nicht beseitigen.
Seite 216 5. Fehlerbehebung Problem Ursache Lösung Das Druckmedium hebt sich auf • Die Ansaugstufe ist für das • Senken Sie die der Auflagefläche, ohne Druckmedium zu stark. Ansaugstufe. Für eingezogen zu werden. Einzelheiten zum Senken • Die Auflagefläche ist der Ansaugstufe siehe verschmutzt.
Seite 217: Bei Schneideproblemen Mit Dem Druckmedium
Probleme beim Betrieb des Geräts Problem Ursache Lösung Im Bedienfeld wird die Meldung Das Druckmedium ist schief. • Legen Sie das "Medium ist schief. Medium Druckmedium so ein, dass erneut einlegen." angezeigt. der Durchhang auf der rechten und der linken Seite gleich ist.
Seite 218: Sonstige Druckprobleme
5. Fehlerbehebung Prüfen Sie, ob die Medienkanten korrekt anliegen. • Öffnen und schließen Sie die mittlere Abdeckung und prüfen Sie, ob die Meldung im Bedienfeld ausgeblendet wurde. • Prüfen Sie, ob sich beide Kanten innerhalb der Ausrichtungsskala der Auflagefläche befinden. •...
Seite 219 Probleme beim Betrieb des Geräts Problem Lösung Die Druckgeschwindigkeit ist langsam. Prüfen Sie die Job-Einstellungen der RIP-Software. Beim Einstellen der Trocknungsdauer treten im Druckvorgang Wartezeiten auf. Einzelheiten zum Einrichten eines Jobs finden Sie in der RIP- Einstellungsanleitung. Die Druckgeschwindigkeit ist langsam. Starten Sie Gerät und Computer neu.
Seite 220 5. Fehlerbehebung Problem Lösung Beim Auslesen des Sensors während der • Wenn aufgrund verstopfter Düsen weiße automatischen Anpassung der Linien erscheinen, reinigen Sie die Medieneinzugsmenge tritt ein Fehler auf. Druckköpfe. Für Einzelheiten zum Reinigen der Druckköpfe siehe S. 89 "Reinigen der Druckkopfdüsen".
Seite 221 Probleme beim Betrieb des Geräts Problem Lösung Das Testmuster der Tropfenpositionsanpassung Führen Sie die folgenden Schritte durch: kann nicht erfolgreich gedruckt werden. 1. Prüfen Sie das Düsentestmuster und prüfen Sie danach die Düsen auf Verstopfungen. 2. Führen Sie bei verstopften Düsen eine Druckkopfreinigung durch.
Seite 222 5. Fehlerbehebung Problem Lösung Das Testmuster der Tropfenpositionsanpassung Führen Sie die folgenden Schritte durch: kann nicht erfolgreich gedruckt werden. 1. Die Medieneinzugsmenge einstellen. Weitere Informationen zur Anpassung finden Sie auf S. 91 "Anpassen der Medieneinzugsmenge". 2. Führen Sie nach Einstellen der Medieneinzugsmenge eine automatische oder manuelle Neuanpassung der Tropfenposition durch.
Seite 223 Probleme beim Betrieb des Geräts Problem Lösung Die Nachricht "Drucken fehlgeschlagen." wird Prüfen Sie die Randeinstellung. Wenn der Rand während des Druckens des Testmusters oder auf einer der Seiten auf einen Wert über Null während eines Testdrucks angezeigt. eingestellt ist, setzen Sie ihn auf Null und versuchen Sie es erneut.
Seite 224: Wenn Meldungen Angezeigt Werden
5. Fehlerbehebung Wenn Meldungen angezeigt werden • Die Kontaktdaten und die Gerätenummer werden in der Servicemitteilung angezeigt ( ). Prüfen Sie diese und kontaktieren Sie Ihren Vertriebsmitarbeiter. Falls keine Kontaktdaten angezeigt werden, kontaktieren Sie den Händler, bei dem Sie das Gerät erworben haben. •...
Seite 225 Wenn Meldungen angezeigt werden Meldung Ursache Lösung "Resttintenbehälter ist voll. Der Resttintenbehälter ist voll. Entsorgen Sie die Resttinte und Resttintenbehälter austauschen setzen Sie den Zähler zurück. und den Tintenfüllstand Einzelheiten zum Austausch des zurücksetzen." Resttintenbehälters finden Sie unter S. 258 "Austausch des Resttintenbehälters".
Seite 226 5. Fehlerbehebung Meldung Ursache Lösung „Folg. Einheit(en) nicht korrekt • Die Spülkartusche ist nicht • Stellen Sie sicher, dass die eingesetzt. Bitte korrekt richtig eingesetzt. Spülkartusche verriegelt ist. einsetzen. • Es wurde eine andere • Tauschen Sie die Spülkartusche“ Kartusche als die Spülkartusche aus.
Seite 227 Wenn Meldungen angezeigt werden Meldung Ursache Lösung „Die Tinte in einer der Die Tintenkartusche der Ersetzen Sie die Tintenkartusche Kartuschen ist aufgebraucht. angegebenen Farbe ist beinahe der angegebenen Farbe. Entsprechende Kartusche aufgebraucht. Weitere Informationen zum austauschen. Ersetzen der Kartusche finden (Tintenname)“...
Seite 228 5. Fehlerbehebung Meldung Ursache Lösung "Der Medien-Haltehebel ist Der Druckmedienhalter ist Drücken Sie den angehoben. Bitte senken Sie angehoben. Druckmedienhalter herunter. den Hebel ab." "Die Rolleneinzugseinheit ist Die Rolleneinzugseinheit ist Setzen Sie die nicht korrekt eingesetzt. Bitte noch herausgezogen. Rolleneinzugseinheit erneut korrekt wieder einsetzen."...
Seite 229 Wenn Meldungen angezeigt werden Meldung Ursache Lösung "Breite des Mediums nicht • Die Ausrichtung der Führen Sie die folgenden erkannt. Medium erneut Druckmedien ist fehlerhaft. Schritte durch: einlegen." • Druckmedien mit einer • Achten Sie beim Einlegen nicht erkennbaren Breite des Druckmediums darauf, wurden eingelegt.
Seite 230 5. Fehlerbehebung Meldung Ursache Lösung "Keine Übereinstimmung bei Die Medienbreite wird nicht Verwenden Sie ein Medienbreite. Bitte unterstützt. Druckmedium mit einer Breite Medienformat prüfen." von mindestens 297 mm (ca. 11,7 Zoll). "Medium ist aufgebraucht. Das Rollmedium im Setzen Sie ein neues Medium erneut einlegen."...
Seite 231 Wenn Meldungen angezeigt werden Meldung Ursache Lösung "Drucken wurde aufgrund eines Der Druckvorgang wurde Prüfen Sie Folgendes und Druckdaten-Fehlers gestoppt, da ein Befehl nicht übertragen Sie die RIP-Daten abgebrochen." ausgewertet werden konnte erneut vom Computer. oder ein fehlerhafter Befehl • Überprüfen Sie, ob das erkannt wurde usw.
Seite 232 5. Fehlerbehebung Meldung Ursache Lösung "Das Zertifikat von @Remote Das @Remote-Zertifikat wird Die Aktualisierung des wird aktualisiert..." aktualisiert. @Remote-Zertifikats ist fehlgeschlagen. Bitte warten. "Verbrauchsmaterialbest. Eine automatische Bestellung Wenden Sie sich an Ihren fehlgeschlagen" von Verbrauchsmaterial ist Kundendienstmitarbeiter. fehlgeschlagen. "Verbindung zum Der Proxy-Anwendername oder Geben Sie den richtigen Proxy- Kommunikationsserver ist nicht...
Seite 233 Wenn Meldungen angezeigt werden Meldung Ursache Lösung "Einstellung ist fehlgeschlagen. Ein Scanfehler des Sensors ist Die Lösung hängt vom Typ der Bitte beziehen Sie sich auf die nach einer automatischen durchgeführten automatischen Fehlerbehebung. " Anpassung aufgetreten. Anpassung ab. Allgemeine Lösungen •...
Seite 234 5. Fehlerbehebung Meldung Ursache Lösung Lösungen abhängig vom Typ der automatischen Anpassung. Anpassung der Tropfposition Die Medieneinzugsmenge einstellen. Einzelheiten zum Vorgang der Anpassung finden Sie unter S. 91 "Anpassen der Medieneinzugsmenge". Wenn die Tropfposition sehr weit von der Ausrichtung abweicht, kann die automatische Anpassung fehlschlagen.
Seite 235 Wenn Meldungen angezeigt werden Meldung Ursache Lösung Anpassung des Medieneinzugs • Wenn die Medieneinzugsmenge stark von der der Ausrichtung abweicht, kann die automatische Anpassung fehlschlagen. Falls die automatische Anpassung fehlschlägt, führen Sie die Anpassung manuell durch. Informationen zur Anpassung finden Sie unter S.
Seite 236 5. Fehlerbehebung Meldung Ursache Lösung • Die Erkennung kann fehlschlagen, wenn die Höhe der Druckköpfe nicht an die Papierdicke angepasst ist. Überprüfen Sie, ob die Höhe der Druckköpfe ausreichend ist. • Der Grad der Fehlerkennung durch den Sensor liegt bei ca. 0,1%. Wenn Sie ein Problem mit dem gedruckten Bild feststellen, führen Sie die...
Seite 237 Wenn Meldungen angezeigt werden Meldung Ursache Lösung Wählen Sie automatische oder manuelle Druckkopfanpassung. • Abhängig vom Medium wird die Erkennung eventuell nicht korrekt ausgeführt. Führen Sie in diesem Fall die Anpassung manuell durch. Einzelheiten zur manuellen Anpassung finden Sie unter S. 111 "Manuelle Durchführung der Verbindungsmethode für die Druckköpfe".
Seite 238 5. Fehlerbehebung Meldung Ursache Lösung "Wartung ist fehlgeschlagen. Tintenauffrischung oder • Bei der Durchführung einer Bitte beziehen Sie sich auf die Tintenaustausch fehlgeschlagen. Tintenauffrischung Fehlerbehebung. " Prüfen Sie, ob der Resttintenfüllstand unter 50 % beträgt. Wenn der Füllstand über 50 % liegt, entsorgen Sie die Resttinte.
Seite 239 Wenn Meldungen angezeigt werden Die Farbe der Tinte, für die ein Fehler gemeldet wird, wird für (Tintenname) in der Mitteilung angezeigt.
Seite 240: Vorbereitungen Zur Entfernung Gestauter Druckmedien / Durchführung Der Wartung
5. Fehlerbehebung Vorbereitungen zur Entfernung gestauter Druckmedien / Durchführung der Wartung • Berühren Sie nicht die Sensoren, Anschlüsse, LEDs oder andere empfindliche Teile, die in diesem Handbuch gezeigt werden, wenn Sie gestaute Druckmedien entfernen oder Wartungsarbeiten durchführen. Das Berühren dieser Teile kann Fehlfunktionen verursachen. Die Positionen der LEDs und Sensoren im Gerät ist den folgenden Abbildungen zu entnehmen.
Seite 241 Vorbereitungen zur Entfernung gestauter Druckmedien / Durchführung der Wartung Positionen der LEDs 1–6 DWT206 Positionen der Sensoren DWT221 8, 9 DWT207...
Seite 242 5. Fehlerbehebung DWT208 DWT209 DWT210...
Seite 243: Beseitigen Von Papierstau
Beseitigen von Papierstau Beseitigen von Papierstau • Entfernen Sie keine anderen Abdeckungen oder Schrauben als diejenigen, die in dieser Anleitung genannt werden. Im Inneren des Geräts befinden sich Hochspannungskomponenten, bei denen Stromschlaggefahr besteht. Setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung, wenn eines der Bauteile im Geräteinneren gewartet, eingestellt oder repariert werden muss.
Seite 244: Entfernen Von Gestauten Druckmedien In Der Mittleren Abdeckung
5. Fehlerbehebung • Achten Sie zur Vermeidung eines Staus darauf, dass keine Druckmedienreste im Gerät zurückbleiben. Dies könnte zu einem Fehleinzug und einer Fehlfunktion führen. • Falls weiterhin Druckmedienstaus auftreten, finden Sie Einzelheiten zur Lösung des Problems auf S. 205 "Bei nicht korrektem Einzug des Druckmediums" und S. 211 "Probleme beim Betrieb des Geräts".
Seite 245 Beseitigen von Papierstau Öffnen Sie die mittlere Abdeckung an der Vorderseite des Geräts. DWT134 Tragen Sie Handschuhe, und prüfen Sie dann, ob sich das Druckmedium gestaut hat. Stellen Sie den Einstellknopf für die Kopfhöhe auf „2“, um den Schlitten auf eine Höhe einzustellen, bei der er das Druckmedium nicht beeinträchtigt.
Seite 246 5. Fehlerbehebung DWT135 Entfernen Sie gestaute oder beschädigte Druckmedien. Entfernen Sie Druckmedienreste vorsichtig, um zu verhindern, dass sie reißen. DWT213 Ziehen Sie das Druckmedium gerade aus der Druckmedienausgabe, während Sie es in der Mitte herunterdrücken. Während Sie das Druckmedium mittig herunterdrücken, senken Sie den Druckmedienhalter (Vorderseite) ab.
Seite 247: Entfernen Von Gestauten Druckmedien Aus Der Schneideeinheit
Beseitigen von Papierstau Bewegen Sie die linke und rechte Druckmedienführung, um sie an die Druckmedienbreite anzupassen. DWT136 Schließen Sie die mittlere Abdeckung. Zum Schneiden von gerissenen Druckmedien drücken Sie vor dem Schneiden auf [Einziehen], um die Druckseite des Druckmediums vollständig aufzurollen. Führen Sie [Düsenreinigung: Hoch] aus.
Seite 248 5. Fehlerbehebung Öffnen Sie die mittlere Abdeckung an der Vorderseite des Geräts. DWT134 Schließen Sie die mittlere Abdeckung.
Seite 249: Wartung Und Spezifikationen
6. Wartung und Spezifikationen In diesem Kapitel wird erläutert, wie Verbrauchsmaterialien ausgetauscht werden. Hier finden Sie auch die technischen Daten zu diesem Gerät und dessen Optionen. Austauschen von Verbrauchsmaterialien Dieser Abschnitt beschreibt den Austausch von Verbrauchsmaterialien wie Tintenkartuschen, Reinigungskartuschen usw. Tauschen Sie Verbrauchsmaterialien immer dann aus, wenn Sie eine Benachrichtigung dazu im Anzeigefeld erhalten.
Seite 250 6. Wartung und Spezifikationen • Wenn die Tintenkartusche von einem kalten an einen warmen Ort gebracht wird, lassen Sie die Kartusche vor der Verwendung drei Stunden lang bei Raumtemperatur liegen. • Öffnen Sie die Tintenkartusche erst kurz vor der Installation im Gerät. Wenn Sie die Kartusche länger offen liegen lassen, kann die normale Druckleistung des Geräts nicht mehr gewährleistet werden.
Seite 251: Entsorgung Von Alten Verbrauchsmaterialien
Austauschen von Verbrauchsmaterialien • Vermeiden Sie beim Entfernen von gestauten Medien oder bei Wartungsarbeiten am Gerät, dass Tinte, Spülflüssigkeit und Transportflüssigkeit auf Ihre Kleidung gelangt. Wenn Tinte, Spülflüssigkeit und Transportflüssigkeit mit Ihrer Kleidung in Berührung kommen, waschen Sie den verschmutzten Bereich mit Wasser. •...
Seite 252: Austauschen Einer Farbkartusche
6. Wartung und Spezifikationen Entsorgung von Reinigungskartusche und Resttintenbehälter Wenden Sie sich hinsichtlich der Entsorgung verbrauchter Reinigungskartuschen und Resttintenbehälter an ein Entsorgungsunternehmen für Industrieabfälle. Austauschen einer Farbkartusche Verwenden Sie die Tintenkartusche innerhalb von 3 Monaten nach dem Öffnen. Tauschen Sie die entsprechende Tintenkartusche oder Kartusche mit Austauschflüssigkeit aus, sobald die folgende Nachricht im Anzeigefeld erscheint: "Die Tinte in einer der Kartuschen ist aufgebraucht.
Seite 253 Austauschen von Verbrauchsmaterialien Schieben Sie den Sperrhebel nach unten, um die zu ersetzende Tintenkartusche zu entriegeln. DWT172 Ziehen Sie die verbrauchte Tintenkartusche heraus. DWT173 Nehmen Sie die neue Tintenkartusche aus der Tüte. Stecken Sie die verbrauchte Tintenkartusche in die mitgelieferte Plastiktüte. Schütteln Sie die Tintenkartusche auf und ab, wobei der Anschlussteil nach oben zeigt.
Seite 254 6. Wartung und Spezifikationen DWT177 Setzen Sie eine neue Tintenkartusche fest in die Halterung. DWT174 Schieben Sie den Sperrhebel nach oben, um die neue Tintenkartusche zu sichern. Warten Sie, bis Tintenanzeige und Benachrichtigung erlöschen. DWT175 • Wenn der Druckvorgang unterbrochen wurde, wird nach dem Austausch der Kartuschen der Bestätigungsbildschirm angezeigt.
Seite 255: Austausch Einer Reinigungskartusche
Austauschen von Verbrauchsmaterialien Austausch einer Reinigungskartusche Tauschen Sie die Reinigungskartusche aus, wenn die folgende Meldung auf dem Display angezeigt wird: "Die Reinigungskartusche ist aufgebraucht. Die Reinigungskartusche austauschen." Wenn die folgende Meldung im Anzeigefeld erscheint, sollte die Reinigungskartusche bald ausgetauscht werden. Bereiten Sie eine neue Reinigungskartusche vor. "Die Reinigungskartusche ist fast aufgebraucht.
Seite 256 6. Wartung und Spezifikationen DWT214 Öffnen Sie die rechte Abdeckung. DWT183 Ziehen Sie die verbrauchte Reinigungskartusche nach oben heraus. Halten Sie die Reinigungskartusche an beiden Seiten an den Knöpfen und ziehen Sie sie gerade nach oben heraus. Stellen Sie beim Entfernen der Reinigungskartusche für die Düsen sicher, dass Sie die Griffe an den Seiten halten.
Seite 257 Austauschen von Verbrauchsmaterialien EDP006 1. Knopf 2. Haken Nehmen Sie die neue Reinigungskartusche aus der Verpackung. Stecken Sie die verbrauchte Reinigungskartusche in die mitgelieferte Plastiktüte. Setzen Sie die neue Reinigungskartusche fest in die Halterung. Richten Sie die Führungselemente an der Reinigungskartusche an den Vertiefungen am Halter aus. Wenn Sie die Reinigungskartusche für die Düsen am Gerät montieren, richten Sie den vorstehenden Teil der Kartusche an der Kerbe im Gerät aus.
Seite 258: Austausch Einer Spülkartusche
6. Wartung und Spezifikationen EDP007 1. Knopf 2. Haken 3. Einheit zur Verhinderung von Durchhängen 4. Einheit zur Verhinderung von Lockerung Heben Sie den Sperrhebel an der linken Innenseite der rechten Abdeckung an, und schließen Sie dann die rechte Abdeckung. •...
Seite 259 Austauschen von Verbrauchsmaterialien Austausch einer Spülkartusche Öffnen Sie die rechte Abdeckung. DWT183 Ziehen Sie die verbrauchte Spülkartusche heraus. DWT198 Nehmen Sie die neue Spülkartusche aus der Verpackung. Stecken Sie die verbrauchte Spülkartusche in die mitgelieferte Plastiktüte. Setzen Sie die neue Spülkartusche fest in die Halterung. Richten Sie die Führungselemente an der Spülkartusche an den Vertiefungen am Halter aus.
Seite 260: Austausch Des Resttintenbehälters
6. Wartung und Spezifikationen • Wenn der Druckvorgang unterbrochen wurde, wird nach dem Austausch der Kartusche der Bestätigungsbildschirm angezeigt. Drücken Sie auf [Fortsetzen], um den Druckvorgang fortzusetzen. Allerdings kann die Qualität des Drucks nicht garantiert werden. Austausch des Resttintenbehälters Tauschen Sie den Resttintenbehälter aus, wenn die folgende Meldung im Anzeigefeld angezeigt wird: "Resttintenbehälter ist voll.
Seite 261 Austauschen von Verbrauchsmaterialien Fassen Sie den Resttintenbehälter am Griff an, und ziehen Sie ihn dann nach oben. DWT202 Halten Sie den Resttintenbehälter am Boden fest und kippen Sie ihn, bevor Sie ihn entfernen. Entfernen Sie den Resttintenbehälter und achten Sie dabei besonders auf den in den Behälter eingeführten Schlauch.
Seite 262 6. Wartung und Spezifikationen Wischen Sie die vom Schlauch abgetropfte Tinte weg und bringen Sie den neuen Resttintenbehälter an. Führen Sie beim Anbringen des neuen Resttintenbehälters den Schlauch in die Öffnung des Behälters ein. DWT205 Drücken Sie [Zurücksetz.] Drücken Sie auf [0], um den Resttintenfüllstand auf 0 % einzustellen. Drücken Sie [Einstellen].
Seite 263: Verbrauchsmaterialliste
Produktco Stückzah Name Tintenkapazität RICOH Pro AR Tintenkartusche Schwarz L5160 344100 600 ml RICOH Pro AR Tintenkartusche Schwarz L5160 H 344107 1.200 ml RICOH Pro AR Tintenkartusche Cyan L5160 344101 600 ml RICOH Pro AR Tintenkartusche Cyan L5160 H 344108 1.200 ml...
Seite 264 6. Wartung und Spezifikationen RICOH Wartungskit Typ C2 (Produkt-Code: 344112) Name Menge Schutzhandschuhe 3 Paar Pipette 2 Stück Flasche mit Reinigungsflüssigkeit 1 Stück Verbrauchsmaterial für die Wartung Name Produktcode Stückzahl RICOH Reinigungskartusche Typ C2 344113 1 Stück RICOH Resttintenbehälter Typ C2 344114 1 Stück...
Seite 265: Spezifikationen
Druckmodus: 6 Pass, 8 Pass, 12 Pass, 16 Pass, 32 Pass, 12 Pass (Weiß) Druckgeschwindigkeit 12 Pass-Modus (600 × 900 dpi), Farb-Einzelebenendruck • RICOH Pro L5130 • 4C: 22,3 m • 4C+W: 11,6 m • RICOH Pro L5160 • 4C: 25,0 m •...
Seite 266: Medienausgabeart
6. Wartung und Spezifikationen Unterstützte Medien: Details finden Sie unter S. 43 "Unterstützte Medien". Maximaler Druckbereich: Details finden Sie unter S. 43 "Unterstützte Medien". Abstandsgenauigkeit: • Absolute Genauigkeit ±0,3 mm oder ±0,3 % des angegebenen Abstands (je nachdem, welcher Wert größer ist). •...
Seite 267: Stromversorgung
(hauptsächlich Nordamerika) 208–240 VAC, 16 A, 50/60 Hz (Diese Werte beziehen sich nur auf ein Netzkabel.) Leistungsaufnahme: • (hauptsächlich Europa und Asien) • Nur Haupteinheit RICOH Pro L5130 RICOH Pro L5160 Bereit 516 W 554 W Während des 2.640 W 3.450 W...
Seite 268: Spezifikation Der Tinte
*2 Wenn Sie eine andere unterstützte RIP-Software als ONYX verwenden, prüfen Sie die Spezifikationen der einzelnen Bestandteile der RIP-Software. Spezifikation der Tinte • Nur Originaltinte von Ricoh verwenden. • Zerlegen Sie keine Tintenkartuschen und füllen Sie keine Tinte in die Tintenkartuschen.
Seite 269: Tintenzuführung
Spezifikationen • Tinte kann bei längerer Lagerung an einem kalten Ort einfrieren. Friert Tinte ein, kann sie unbrauchbar werden. Stellen Sie sicher, dass die Tinte an einem Ort gelagert wird, an dem keine Frostgefahr besteht. Unterstützte Tintenfarben: Cyan, Magenta, Gelb, Schwarz und Weiß Farbkombination: •...
Seite 270: Informationen Zu Diesem Gerät
6. Wartung und Spezifikationen Informationen zu diesem Gerät ENERGY STAR Program (hauptsächlich Nordamerika) ® ENERGY STAR -Programmanforderungen für die Bildverarbeitungsausstattung ® Dieses Unternehmen nimmt an dem ENERGY STAR -Programm teil. ® Dieses Gerät erfüllt die Voraussetzungen des ENERGY STAR Programms. ®...
Seite 271: Spezifikation
Informationen zu diesem Gerät Spezifikation • (hauptsächlich Europa und Asien) RICOH Pro L5130 RICOH Pro L5160 Reduzierter Stromverbrauch im 3,8 W 3,5 W Ruhemodus Zeit für Umschalten in 30 Minuten 30 Minuten Ruhemodus Zeit für Umschalten aus 2 Minuten 2 Minuten Ruhemodus *1 Die Zeiten zum Umschalten aus den Energiesparfunktionen und der Stromverbrauch können...
Seite 272: Anwenderinformationen Zu Elektrischen Und Elektronischen Geräten
6. Wartung und Spezifikationen Anwenderinformationen zu elektrischen und elektronischen Geräten (hauptsächlich Europa) Anwender in Ländern, in denen das in diesem Abschnitt gezeigte Symbol im nationalen Gesetz zur Sammlung und Behandlung von elektronischem Abfall festgelegt wurde Unsere Produkte enthalten qualitativ hochwertige Komponenten und sind für einfaches Recycling konzipiert.
Seite 273: Hinweis Zum Batterie- Und/Oder Akku-Symbol (Nur Für Eu-Länder)
Informationen zu diesem Gerät Hinweis zum Batterie- und/oder Akku-Symbol (nur für EU-Länder) (hauptsächlich Europa) Entsprechend der Richtlinie über Batterien 2006/66/EC Artikel 20, Informationen für Endverbraucher, Anhang II, wird das oben stehende Symbol auf Batterien und Akkus aufgebracht. Dieses Symbol bedeutet, dass in der Europäischen Union gebrauchte Batterien und Akkus separat vom Hausmüll entsorgt werden sollten.
Seite 274 6. Wartung und Spezifikationen...
Seite 275: Anhang
7. Anhang Dieses Kapitel gibt eine Übersicht zu den Marken und Handelsmarken. Marken Adobe und Acrobat sind entweder eingetragene Marken oder Marken von Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern. Macintosh, Bonjour und Safari sind Marken der Apple Inc., die in den USA und anderen Ländern eingetragen sind.
Seite 276 7. Anhang ® ® Microsoft Windows Server 2008 Enterprise • Die Produktnamen von Windows Server 2008 R2 lauten wie folgt: ® ® Microsoft Windows Server 2008 R2 Standard ® ® Microsoft Windows Server 2008 R2 Enterprise • Die Produktbezeichnungen von Windows Server 2012 lauten wie folgt: ®...
Seite 277 MEMO...
Seite 278 MEMO M0BY-7600B...
Seite 280 M0BY-7600B...

Diese Anleitung auch für:

Pro l5160

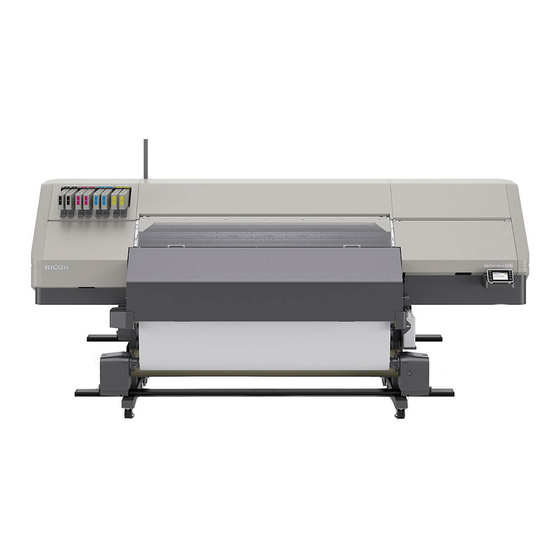

Ricoh Pro L5130 Bedienungsanleitung

1 Erste Schritte

Wichtige Informationen

Informationen zu Betriebsumgebungen

Zubehörprüfung

Anleitung zu Bezeichnungen und Funktionen der Komponenten

Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts

Anschließen der Kabel

Ein-/Ausschalten des Geräts

Ethernet-Konfiguration

Tinte

Medien

2 Grundlegende Vorgänge

Vorgehensweise zum Drucken

Einlegen von Medien

Ändern des Druckursprungs

Anpassen der Heizungstemperatur

Testeinzug

Testdruck

Reinigen der Druckkopfdüsen

Anpassen der Medieneinzugsmenge

Anpassen der Tropfenposition

Drucken von Daten

Schneiden von Druckmedien

3 Nützliche Tipps zur Verwendung

Konfiguration der Randeinstellungen

Durchführung der Verbindungsmethoden

Verwendung der Automatischen Wartungsfunktion

Wiederherstellung Verstopfter Düsen durch Kompensierung mit anderen Düsen

Verwenden von Austauschflüssigkeit Anstelle von Weißer Tinte

Verwendung der Timer-Einstellungen

Ändern der Geräteeinstellungen

4 Konfigurieren und Verwalten des Geräts

Ändern der Einstellelemente

Liste der Einstellelemente

Initialisieren von Einstellelementen

Verwendung von Web Image Monitor

5 Fehlerbehebung

Wenn das Gerät einen Signalton Ausgibt

Prüfen von Gerätestatus und -Einstellungen

Bei Aufleuchten der Anzeigeleuchte für die Taste [Status Prüfen]

Wenn sich der Strom nicht Einschalten Lässt

Drucken nicht Möglich

Bei einem Problem Beim Verbinden mit dem Web Image Monitor

Probleme Beim Drucken

Bei nicht Korrektem Einzug des Druckmediums

Probleme Beim Betrieb des Geräts

Wenn Meldungen Angezeigt werden

Vorbereitungen zur Entfernung Gestauter Druckmedien / Durchführung der Wartung

Beseitigen von Papierstau

6 Wartung und Spezifikationen

Austauschen von Verbrauchsmaterialien

Verbrauchsmaterialliste

Spezifikationen

Informationen zu diesem Gerät

Anhang

Quicklinks

Verwandte Anleitungen für Ricoh Pro L5130

Inhaltszusammenfassung für Ricoh Pro L5130
