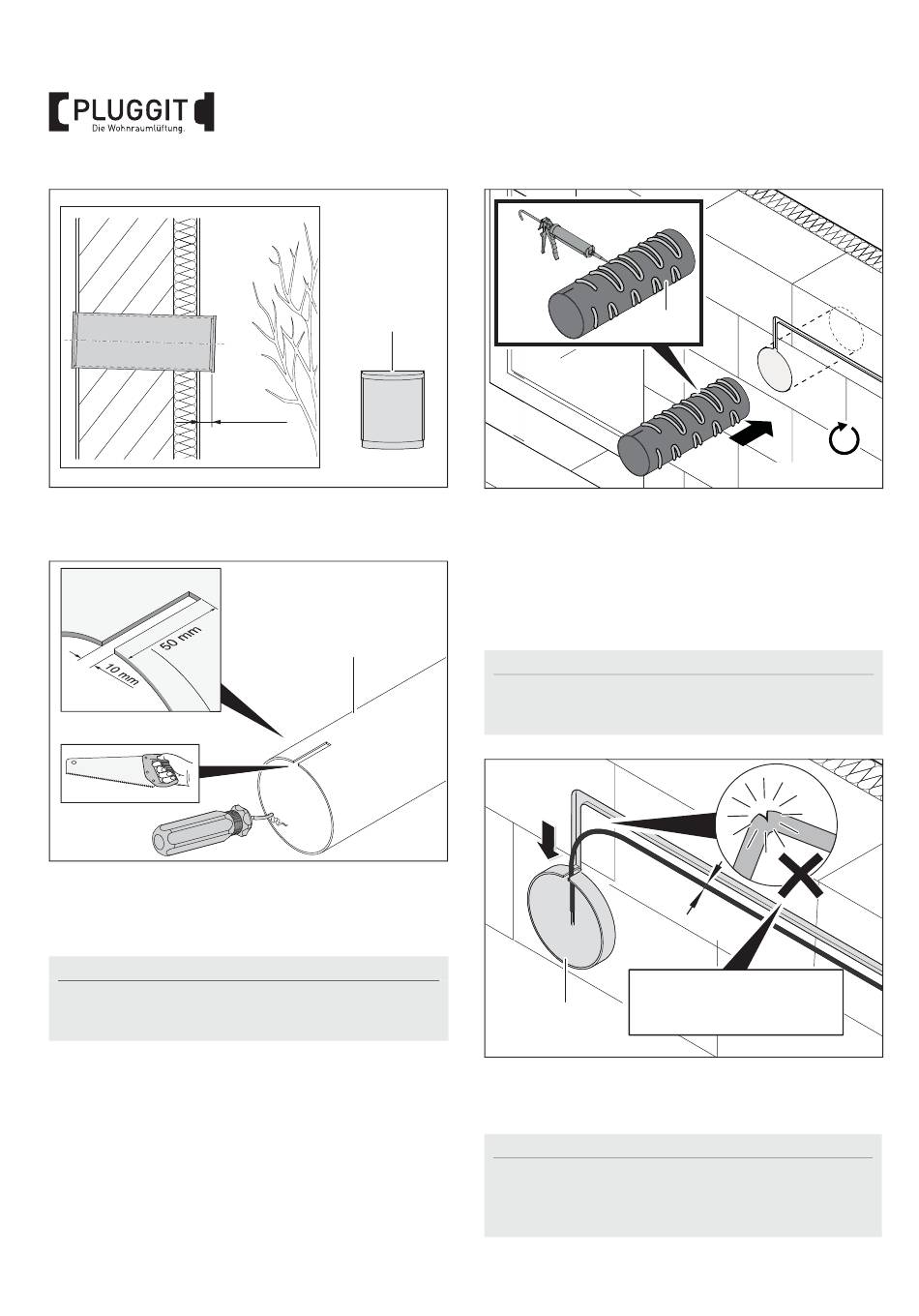

Bei der Verwendung der Außenhaube (2.2) muss das Mon-
tagerohr innen bündig abschließen und außen ca. 5 mm
überstehen.
Fügen Sie raumseitig einen ca. 10 mm breiten und 50 mm
tiefen Schlitz in das Montagerohr (1) ein, um später das An-
schlusskabel zur Lüfter-Einheit führen zu können und ent-
graten Sie alle Schnittstellen.
Hinweis:
Bei der Verwendung von Kabel mit größerem Durch-
messer ist die Größe des Schlitzes entsprechend anzu-
passen.
20
BIA iconVent 170
2.2
5 mm
M+P-26A-2001
1
M+P-26A-1925
Tragen Sie den Montagekleber wie in der Darstellung ge-
zeigt auf die Außenseite des Montagerohrs (1) auf und
schieben Sie es in die Kernbohrung. Fahren Sie mit den
nächsten Schritt erst nach der Trocknungszeit des
Montageklebers von 24 Stunden fort.
6.3.
KABEL VERLEGEN
Hinweis:
Das Verlegen der Kabel ist mit der Nutzung des Monta-
gerohrs dargestellt. Die Arbeiten bei der Nutzung des
Einbau-Montagesteins sind sinngemäß durchzuführen.
≤ Ø 7 mm
≤ Ø 7 mm
1
4x 0,25 - 0,75 mm²
Verlegen Sie die Kabel durch Schlitze oder Kabelkanäle bis
zum Montagerohr (1). Achten Sie darauf, dass die Kabel
nicht geknickt verlegt werden.
Hinweis:
Falls Kabel verwendet werden, deren Durchmesser
größer als 6,1 mm beträgt, muss der Kabelmantel ent-
fernt werden, um die weitere Installation nicht zu er-
schweren.
1
M+P-26A-1992
7 mm
7 mm
7 mm
LiYY
M+P-26A-1927
24h
