3.1.
FUNKTION
Das Einzelwohnraumlüftungsgerät iconVent 170 wird paar-
weise betrieben. Ein Gerät arbeitet im Zuluftbetrieb wäh-
rend das andere Gerät gleichzeitig im Abluftbetrieb läuft.
Die Wärmerückgewinnung wird durch den gleichzeitigen
Laufrichtungswechsel beider Geräte in einem definierten
Zeitintervall gewährleistet. Auf diese Weise werden in einer
Wohneinheit mehrere Geräte verbaut und eine kontrollierte
Belüftung mit Wärmerückgewinnung realisiert.
Der Laufrichtungswechsel erfolgt, abhängig von der Lüfter-
stufe nach 50-70 Sekunden, bei beiden Geräten gleichzeitig.
Auf diese Weise kann eine Durchströmung des Wohnraums
sichergestellt werden und es entsteht der durch DIN 1946-
6 geforderte Ausgleich von gefördertem Zu- und Abluftvo-
lumen.
Durch den integrierten Wärmetauscher wird der Abluft
Wärmeenergie entzogen und gespeichert. Nach dem Rich-
tungswechsel wird die gespeicherte Wärme der frischen
Zuluft hinzugefügt. Dadurch erzielt der iconVent 170 eine
Wärmerückgewinnung von bis zu 91 %.

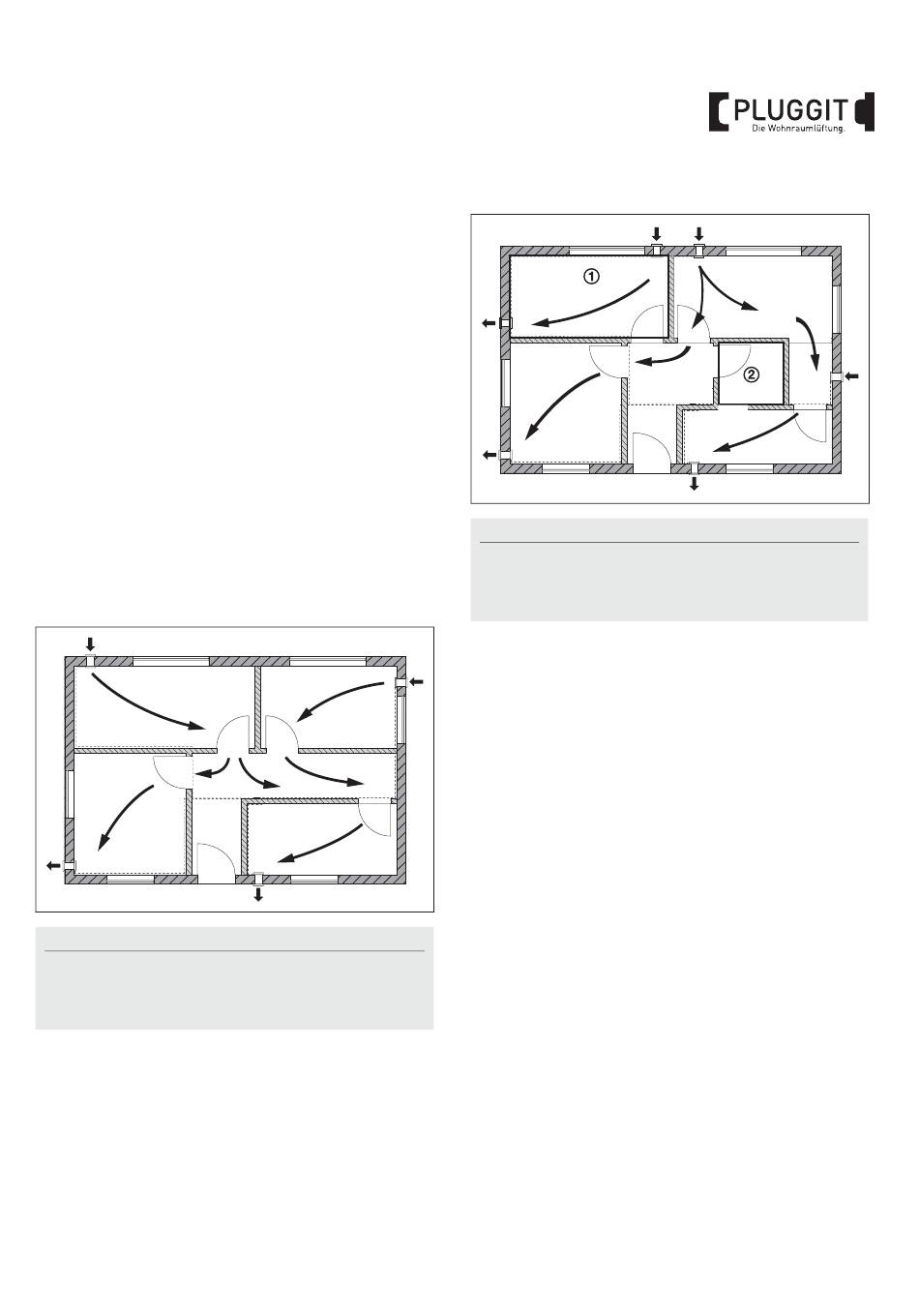

Beispiel einer optimalen Durchströmung
Hinweis:
Um eine raumübergreifende Durchströmung zu ge-
währleisten sind zusätzlich geeignete Überströmöff-
nungen, z.B. Türunterschnitte (ca. 15-20 mm) oder der
Einsatz vom Lüftungsgittern erforderlich.
Beispiel für Ablufträume
Hinweis:
Generell ist bei Ablufträumen (1) darauf zu achten, dass
zwei Geräte installiert werden und sich die Luft nicht mit
der Luft anderer Räume vermischen kann. Für innenlie-
gende Ablufträume (2) ist das System nicht geeignet.
M+P-26A-1514
BAD
WC
BIA iconVent 170
M+P-26A-1515
5
