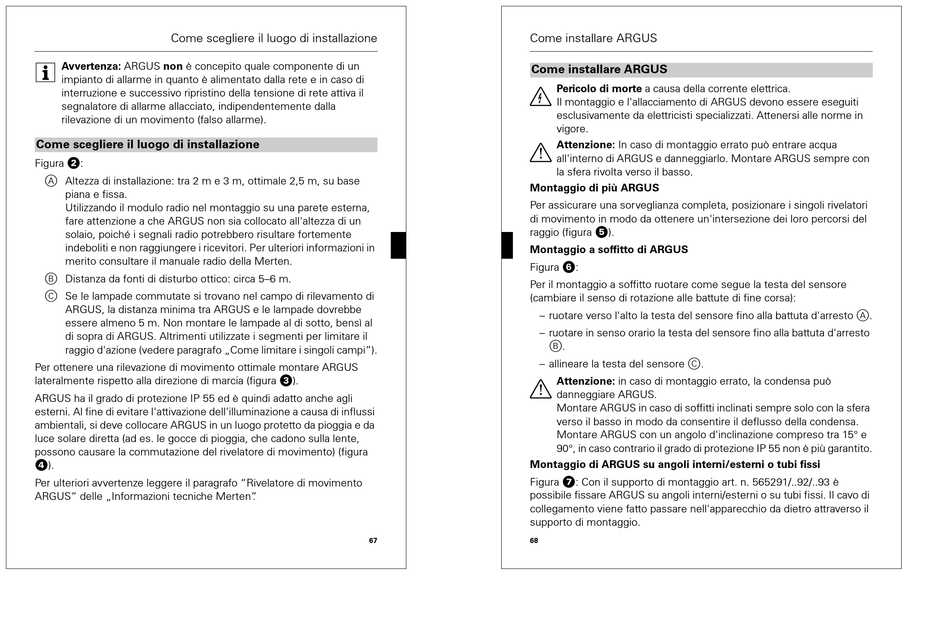

Come scegliere il luogo di installazione
| Avvertenza: ARGUS non è concepito quale componente di un
impianto di allarme in quanto è alimentato dalla rete e in caso di
interruzione e successivo ripristino della tensione di rete attiva il
segnalatore di allarme allacciato, indipendentemente dalla
rilevazione di un movimento (falso allarme).
Come scegliere il luogo di installazione
Figura „:
A Altezza di installazione: tra 2 m e 3 m, ottimale 2,5 m, su base
piana e fissa.
Utilizzando il modulo radio nel montaggio su una parete esterna,
fare attenzione a che ARGUS non sia collocato all'altezza di un
solaio, poiché i segnali radio potrebbero risultare fortemente
indeboliti e non raggiungere i ricevitori. Per ulteriori informazioni in
merito consultare il manuale radio della Merten.
B Distanza da fonti di disturbo ottico: circa 5–6 m.
C Se le lampade commutate si trovano nel campo di rilevamento di
ARGUS, la distanza minima tra ARGUS e le lampade dovrebbe
essere almeno 5 m. Non montare le lampade al di sotto, bensì al
di sopra di ARGUS. Altrimenti utilizzate i segmenti per limitare il
raggio d'azione (vedere paragrafo „Come limitare i singoli campi").
Per ottenere una rilevazione di movimento ottimale montare ARGUS
lateralmente rispetto alla direzione di marcia (figura §).
ARGUS ha il grado di protezione IP 55 ed è quindi adatto anche agli
esterni. Al fine di evitare l'attivazione dell'illuminazione a causa di influssi
ambientali, si deve collocare ARGUS in un luogo protetto da pioggia e da
luce solare diretta (ad es. le gocce di pioggia, che cadono sulla lente,
possono causare la commutazione del rivelatore di movimento) (figura
$).
Per ulteriori avvertenze leggere il paragrafo "Rivelatore di movimento
ARGUS" delle „Informazioni tecniche Merten" .
Come installare ARGUS
Come installare ARGUS
¼
½
Montaggio di più ARGUS
Per assicurare una sorveglianza completa, posizionare i singoli rivelatori
di movimento in modo da ottenere un'intersezione dei loro percorsi del
raggio (figura %).
Montaggio a soffitto di ARGUS
Figura &:
Per il montaggio a soffitto ruotare come segue la testa del sensore
(cambiare il senso di rotazione alle battute di fine corsa):
– ruotare verso l'alto la testa del sensore fino alla battuta d'arresto A.
– ruotare in senso orario la testa del sensore fino alla battuta d'arresto
– allineare la testa del sensore C.
½
Montaggio di ARGUS su angoli interni/esterni o tubi fissi
Figura /: Con il supporto di montaggio art. n. 565291/..92/..93 è
possibile fissare ARGUS su angoli interni/esterni o su tubi fissi. Il cavo di
collegamento viene fatto passare nell'apparecchio da dietro attraverso il
supporto di montaggio.
67 68
Pericolo di morte a causa della corrente elettrica.
Il montaggio e l'allacciamento di ARGUS devono essere eseguiti
esclusivamente da elettricisti specializzati. Attenersi alle norme in
vigore.
Attenzione: In caso di montaggio errato può entrare acqua
all'interno di ARGUS e danneggiarlo. Montare ARGUS sempre con
la sfera rivolta verso il basso.
B.
Attenzione: in caso di montaggio errato, la condensa può
danneggiare ARGUS.
Montare ARGUS in caso di soffitti inclinati sempre solo con la sfera
verso il basso in modo da consentire il deflusso della condensa.
Montare ARGUS con un angolo d'inclinazione compreso tra 15° e
90°, in caso contrario il grado di protezione IP 55 non è più garantito.
