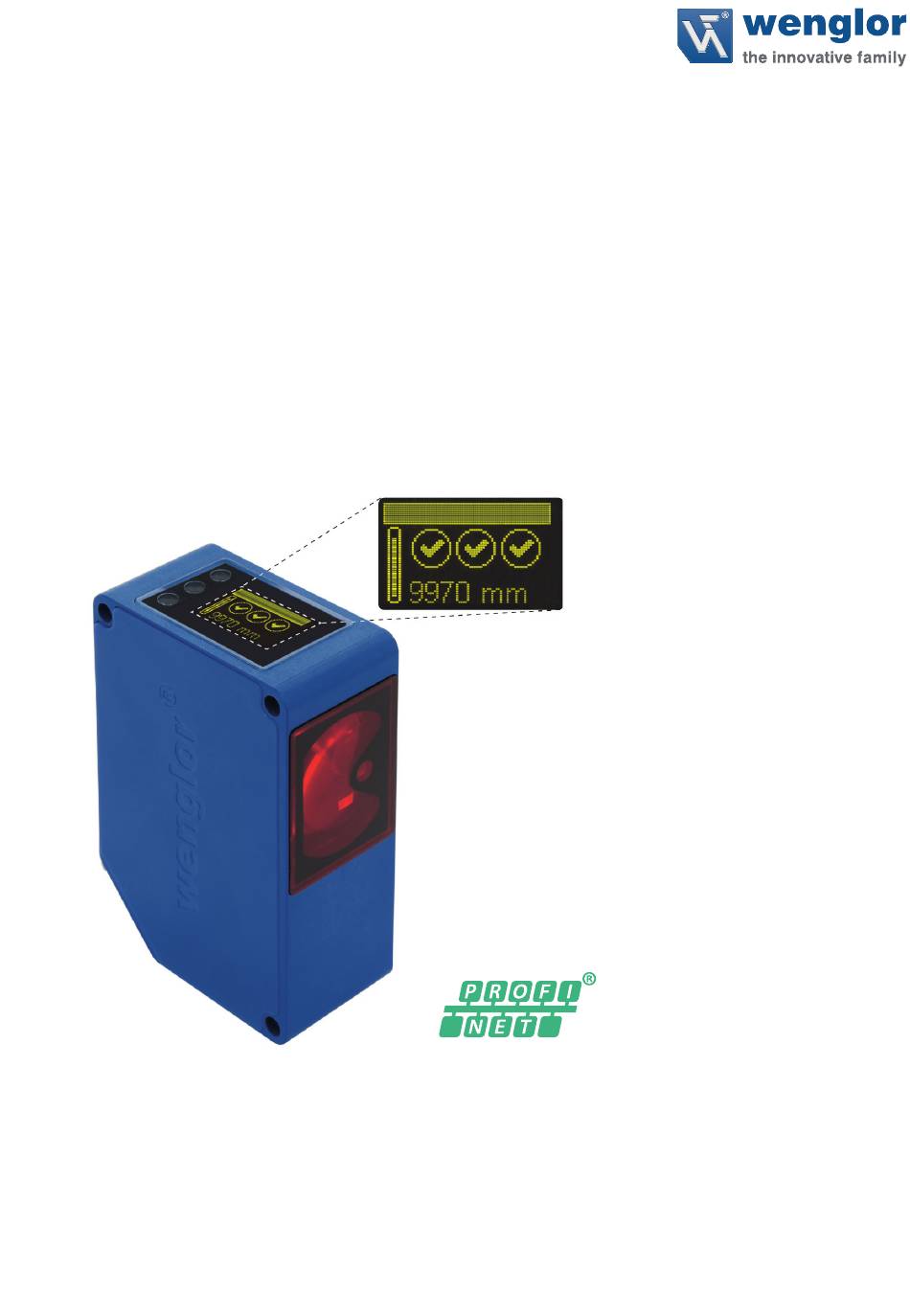

Sensor und Objekt nach dem Prinzip der Lichtlaufzeitmessung. Diese Sensoren haben einen großen Arbeitsbereich und erkennen Objekte daher über große Distanzen. Spezielle Sensoren zeichnen sich durch WinTec (wenglor interference free technology) aus. Mit dieser Tech- nologie werden schwarze oder glänzende Flächen auch in extremer Schräglage sicher erkannt. Der Einbau mehrerer Sensoren direkt nebeneinander oder gegenüber voneinander ist möglich, ohne dass diese sich ge-...
4.1. Anschluss der Sensoren OY2TA104P0150P Symbolerklärung Encoder A Platin-Messwiderstand Encoder B Versorgungsspannung + nicht angeschlossen Digitalausgang MIN Versorgungsspannung 0 V Testeingang Digitalausgang MAX Versorgungsspannung (Wechselspannung) Testeingang invertiert Schaltausgang Schließer (NO) Digitalausgang OK Triggereingang Synchronisation In Schaltausgang Öffner (NC) Analogausgang Verschmutzungs-/Fehlerausgang...
Fremdlichteigenschaften, wenn sich der Hintergrund innerhalb des Arbeitsbereiches befindet. 6. Inbetriebnahme 6.1. Inbetriebnahme Jedes Ethernet Device hat eine eindeutige MAC Adresse. Sie finden bei wenglor die MAC Adresse auf dem Typenschild des Device. Im Auslieferungszustand hat das Device folgende IP-Adresse: 192.168.100.1. Über die IP-Adresse gelangen Sie auf die Webseite des Device.
6.2. Auslieferungszustand OY2TA104P0150P Modus Prozess Display Intensität Screensaver Filter Laser IP-Adresse 192.168.100.1 Subnet Mask 255.255.255.0 Netzwerk DHCP DHCP OFF Std Gateway 192.168.100.254 MAC Adresse (Siehe Typenschild auf dem Produkt) Sprache English Aktivieren Passwort Ändern...
7. Funktionsbeschreibung OLED-Display Prozess Text Analyse Modus Netzwerk Display Drehen Intensität Normal Energiespar Screensaver Filter Laser Wert in mm Messwert E/A Test Nr. des Status Bits Status Bits Warmlauf Warmlauf Signalstärke Temperatur zu niedrig zu hoch IP-Adresse Netzwerk Subnet Mask Std Gateway Anzeige Deutsch...
Seite 11
Abb. 1: Menü Sprache einstellen Navigation durch Tastendruck: : Navigation nach oben. : Navigation nach unten. : Enter Taste. Mit der Enter Taste wird die Auswahl bestätigt. Bedeutung der Menüpunkte: : eine Ebene im Menü nach oben. 3Zurück : wechseln zum Anzeigemodus: 7 Run Durch Druck auf eine beliebige Taste ins Konfigurationsmenü...
7.1. Run Der Sensor wechselt in den Anzeigemodus. PROFINET-Gerätename Balkenanzeige vom aktuellen Messwert Status-LEDs im Verhältnis zum Messbereich Aktueller Messwert in mm Symbolerklärung der Status-LEDs: Symbol Bedeutung Zustand 1 Zustand 2 Zustand 3 Symbol 1 Warmlauf warten – zu niedrig Symbol 2 Signalstärke zu hoch...
7.2.2. Display Intensität Intensität Einstellen der Displayintensität Min Min: Die Intensität des Displays wird auf einen minimalen Wert eingestellt. Normal Normal: Die Intensität des Displays wird auf einen mittleren Wert eingestellt. Max Max: Die Intensität des Displays wird auf einen maximalen Wert eingestellt. ...
7.5. E/A Test Diese Funktion verändert manuell die Ausgabe des Sensors. Es kann dadurch getestet werden, ob der weitere Prozess wie gewünscht funktioniert. Der Test wird automatisch beendet, wenn Sie das Testmenü verlassen. E/A Test Test der Sensorausgaben Messwert Messwert: Vorgabe eines Messwertes in µm.
7.6. Netzwerk Netzwerk Einstellungen der Netzwerk Parameter IP-Adresse IP-Adresse: Anzeige der eingestellten IP-Adresse. Subnet Mask Subnet Mask: Anzeige der eingestellten Subnet Mask. DHCP DHCP: Anzeige DHCP ON oder DHCP OFF. Std Gateway Std Gateway: Anzeige des eingestellten Standard Gateways. MAC Adresse MAC Adresse: Anzeige der voreingestellten MAC Adresse.
• Der Wertebereich der Passwort-Zahl erstreckt sich von 0000…9999 Es ist sicherzustellen, dass der neu festgelegte Code notiert wird, bevor die Passwortänderung erfolgt. Ein vergessenes Passwort kann nur durch ein Generalpasswort überschrieben werden. Das Generalpasswort kann per E-Mail bei support@wenglor.com angefordert werden.
8. Informationen zu PROFINET Die GSD-Datei finden Sie zum Download bereit unter www.wenglor.com → Produktwelt → Produktsuche (Produktnummer eingeben). 8.1. Übersicht Device Access Point (DAP) Modul-ID: Submodul: Parameter: Name Daten- Byte Auslieferungs- Werte- Änder- Index Länge Beschreibung Offset Offset Länge...
Seite 18
Im Folgenden wird der detaillierte Aufbau der Module beschrieben. Modul Abstandswert Modul-ID: Submodul: Steckplatz: Format zyklische Daten: 4 Byte Statusbits (siehe Modul Status) Eingang Ausgang Wertebereich Datentyp Einheit Beschreibung Messwert – – Integer32 Abstandswert Statusbits – Unsigned32 – (siehe Modul Status) Parameter: Name Wertebereich...
9. Netzwerkeinstellungen Um das Device an einem Ethernet-LAN zu betreiben, muss das Device und die Gegenstelle, beispielsweise ein Computer, sich im gleichen Netz befinden. Die IP-Adresse des Devices ist auf die IP-Adresse 192.168.100.1 und der Subnet-Mask 255.255.255.0 und dem Standard Gateway 192.168.100.254 eingestellt. In der Anleitung wird immer von den voreingestellten Werten ausgegangen.
10.2. Seitenaufbau Die Webseite ist in folgende 4 Bereiche aufgeteilt: 1. Sprachauswahl: Über die Sprachauswahl kann die Webseite von Englisch (Auslieferungs zustand) auf Deutsch, Französisch, Spanisch oder Italienisch umgestellt werden. 2. Display: Auf jeder Seite wird das aktuelle Display wie auf dem Device selbst dargestellt. 3.
10.3. Device allgemein Nach der Herstellung der Verbindung wird die Übersichtseite „Device allgemein“ angezeigt. Geräte Name: Jedem Device kann über die PROFINET-Steuerung ein eindeutiger Geräte Name frei zugeord- net werden. Der Geräte Name wird auch in der ersten Zeile des Displays angezeigt. Wird kein Name vergeben, wird [offline] angezeigt.
10.4. Device Einstellungen Netzwerkeinstellungen Durch Klicken auf „Senden“ werden die Einstellungen gespeichert. Nach Unterbrechung der Stromversorgung werden die Netzwerkeinstellungen vom Device übernommen. Netzwerk Reset Bei einem Netzwerk Reset werden die Netzwerkeinstellungen auf die Werkseinstellungen gestellt (siehe Kapitel „6.2. Auslieferungszustand“ auf Seite 9). Die Einstellungen werden nach Unterbrechung der Stromversor- gung übernommen.
10.5. Messwert Einstellungen Filter Funktionsbeschreibung von Filter siehe Kapitel „7.3. Filter“ auf Seite 13. Sendelicht Funktionsbeschreibung von Sendelicht siehe Kapitel „7.4. Laser“ auf Seite 13. Sensoreinstellungen Reset Bei einem Reset werden die Sensoreinstellungen auf die Werkseinstellung gestellt. Die Netzwerkeinstellungen bleiben unverändert. Funktionsbeschreibung von Sensoreinstellungen Reset siehe Kapitel „7.9.
• Verwenden Sie zur Reinigung des Sensors keine Lösungsmittel oder Reiniger, die das Gerät beschädigen könnten 12. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung.
Seite 27
Die wenglor sensoric GmbH, im Folgenden wenglor genannt, weist darauf hin, dass die Informationen in dieser Betriebsanleitung technischen Änderungen und Weiterentwicklungen unterliegen und daher nur unter Vorbe- halt veröffentlicht werden. Diese Betriebsanleitung ist keine von wenglor gewährleistete Garantie im Hinblick auf die beschriebenen tech- nischen Vorgänge oder bestimmte Produkteigenschaften.
