Wenglor OY2P303A0135 Betriebsanleitung

wenglor sensoric GmbH
wenglor Straße 3
88069 Tettnang
( +49 (0)7542 5399-0
info@wenglor.com
Weitere wenglor-Kontakte finden Sie unter:
For further wenglor contacts go to:
Altri contatti wenglor vedi sotto:
www.wenglor.com
Änderungen vorbehalten
Right of modifications reserved
Con riserva di modifiche tecniche
20.04.2017
DE | EN | IT
Anschlussbild
Connection Diagram
Schéma de raccordement
780
Ā Schaltausgang/Öffner (NC)
+ Versorgungsspannung „+"
Supply Voltage "+" Switching output (NC)
Tension d'alimentation «+» Sortie de commutation / Ouverture (NC)
– Versorgungsspannung „0 V" La Sendelicht abschaltbar
Supply Voltage "0 V" Emitted light can be switched off
Tension d'alimentation «0 V» Lumière émettrice désactivable
A Schaltausgang/Schließer (NO)
Switching output (NO)
Sortie de commutation / Fermeture (NO)
DE
Bestimmungsgemäße Verwendung
Dieses wenglor-Produkt ist gemäß dem folgenden
Funktionsprinzip zu verwenden:
High-Performance-Distanzsensoren
High-Performance-Distanzsensoren nach dem Prinzip der
Lichtlaufzeitmessung ermitteln den Abstand zwischen Sensor
und Objekt nach dem Prinzip der Lichtlaufzeitmessung.
Diese Sensoren haben einen großen Arbeitsbereich und
erkennen Objekte daher über große Distanzen.
Spezielle Sensoren zeichnen sich durch WinTec (wenglor
interference free technology) aus. Mit dieser Technologie
werden schwarze oder glänzende Flächen auch in extremer
Schräglage sicher erkannt. Der Einbau mehrerer Sensoren
direkt nebeneinander oder gegenüber voneinander ist
möglich, ohne dass diese sich gegenseitig beeinflussen.
Sicherheitshinweise
• Diese Anleitung ist Teil des Produkts und während der
gesamten Lebensdauer des Produkts aufzubewahren.
• Betriebsanleitung vor Gebrauch des Produkts sorgfältig
durchlesen.
• Montage, Inbetriebnahme und Wartung des vorliegenden
Produkts sind ausschließlich durch fachkundiges Personal
auszuführen.
• Eingriffe und Veränderungen am Produkt sind nicht zulässig.
• Produkt bei Inbetriebnahme vor Verunreinigung schützen.
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.
Laser-/LED-Warnhinweise
Laserklasse 1 (EN 60825-1)
LASER CLASS 1
Normen und Sicherheitsvorschriften
EN60825-1
sind zu beachten.
2007
Technische Daten
Optische Daten
Arbeitsbereich 0...3000 mm
Einstellbereich 200...3000 mm
Schalthysterese < 15 mm
Lichtart Laser (rot)
Wellenlänge 660 nm
Lebensdauer (Tu = +25 °C) 100000 h
Laserklasse (EN 60825-1) 1
Strahldivergenz < 2 mrad
Max. zul. Fremdlicht 10000 Lux
Lichtfleckdurchmesser siehe Tabelle 1
Elektrische Daten
Versorgungsspannung 10...30 V DC
Stromaufnahme (Ub = 24 V) < 50 mA
Schaltfrequenz 1000 Hz
Ansprechzeit 0,5 ms
Temperaturdrift (–10 °C < Tu < 50 °C) < 1 %
Temperaturdrift (Tu < –10 °C, Tu > 50 °C) < 2,5 %
Temperaturbereich −40...60 °C
Anzahl Schaltausgänge 2
Maßangaben in mm / All dimensions in mm /Indicazione di misura in mm

= Sendediode/Transmitter diode/ Diode émettrice

= Empfangsdiode/Receiver diode/ Diode réceptrice
Schraube/Screw/ Vis M4 = 0,5 Nm
Bedienfeld
Control Panel
Panneau
P10
06
68 01 02
01 = Schaltzustandsanzeige 68 = Versorgungsspannungsanzeige
= Switching Status Indicator = Supply Voltage Indicator
= Signalisation de l'état de = Signalisation de la tension
commutation d'alimentation
02 = Verschmutzungsmeldung
= Contamination Warning
= Signalisation de l'encrassement
06 = Teach-Taste
= Teach Button
= Touche apprentissage
Spannungsabfall Schaltausgang < 2,5 V
Schaltstrom PNP-Schaltausgang 200 mA
Kurzschlussfest ja
Verpolungssicher ja
Überlastsicher ja
Schutzklasse III
FDA Accession Number 0710891-003
Mechanische Daten
Einstellart Teach-in
Material Gehäuse Kunststoff
Optikabdeckung PMMA
Schutzart IP68
Anschlussart M12×1; 4/5-polig
Sicherheitstechnische Daten
MTTFd (EN ISO 13849-1) 771,39 a
Ausgangsfunktion
PNP-Öffner, PNP-Schließer ja
Lichtfleckdurchmesser
Arbeitsabstand 0 m
Lichtfleckdurchmesser 5 mm
Tabelle 1
Montagehinweise
Beim Betrieb der Sensoren sind die entsprechenden
elektrischen sowie mechanischen Vorschriften, Normen und
Sicherheitsregeln zu beachten. Der Sensor muss vor me-
chanischer Einwirkung geschützt werden. Der Sensor besitzt
optimale Fremdlichteigenschaften, wenn sich der Hintergrund
innerhalb des Arbeits bereiches befindet.
Inbetriebnahme
ACHTUNG!
Der Schaltabstand des Sensors kann durch Drü-
cken der Teach-Taste eingestellt werden. Dabei ist
zu beachten, dass die Verwendung von spitzen
Gegenständen, z. B. Nadeln oder Pinzetten, die
Gummimembrane über der Taste beschädigen
kann.
Einstellungen
Objekt Teachen
Durch Drücken der Teach-Taste am Sensor wird der
Schaltabstand zum Objekt eingeteacht.
• Sensor gemäß Montagehinweis montieren.
• Leuchtfleck auf das OBJEKT richten.
• Teach-Taste drücken, bis die LED „Schaltzustandsanzeige"
blinkt (ca. 3 Sek.), dann loslassen
→ Schaltabstand zum Objekt wird eingestellt
• Schaltfunktion prüfen
SAP NR. 85763
High-Performance-Distanzsensoren
High-Performance Distance Sensors
Sensori di distanza ad alte prestazioni
Ergänzende Produkte (siehe Katalog)
Complementary Products (see catalog)
Prodotti aggiuntivi (vedere Catalogo)
wenglor bietet Ihnen die passende Anschlusstechnik für Ihr
Produkt. / wenglor offers Connection Technology for field
wiring. / wenglor offre la tecnica di connessione adatta al
vostro prodotto.
Passende Befestigungstechnik-Nr.
Suitable Mounting Technology No.
Nr. della tecnica di fissaggio idonea
Passende Anschlusstechnik-Nr.
Suitable Mounting Technology No.
Nr. dei connettori idonea
2 35
S02 S06
PNP-NPN-Wandler BG2V1P-N-2M / PNP-NPN Converter
BG2V1P-N-2M / PNP-NPN Convertitore BG2V1P-N-2M
Wird ohne Objekt geteacht, bzw. ein Objekt ist zu weit vom
Sensor entfernt, wird der Schaltabstand auf das Ende des
Einstellbereichs gesetzt (Schaltzustandsanzeige blinkt
schnell).
Befindet sich ein Objekt zu nah am Sensor, wird der Schalt-
abstand auf den Anfang des Einstellbereichs gesetzt.
Sendelicht abschaltbar
Der Sensor besitzt einen Eingang für Sendelicht abschalten
(PIN 5). Wird an diesem Eingang 24 V angelegt, wird das
Sendelicht abgeschaltet.
Sensor
Teachabstand
Schaltreserve
Einschaltpunkt
Objekt
Hysterese
3 m
Ausschaltpunkt
9 mm
Ablaufdiagramme Verschmutzungsmeldung
Lichtlaufzeitsensor keine Verschmutzung
Objekt Objekt
Objekt nicht erkannt erkannt
an
aus
Schaltzustandsanzeige
aus
Verschmutzungsmeldung aus
beginnende Verschmutzung
Objekt Objekt
Objekt nicht erkannt erkannt
aus an
Schaltzustandsanzeige
an
Verschmutzungsmeldung aus
fortgeschrittene Verschmutzung
Objekt Objekt
Objekt nicht erkannt nicht erkannt
aus aus
Schaltzustandsanzeige
aus
aus
Verschmutzungsmeldung

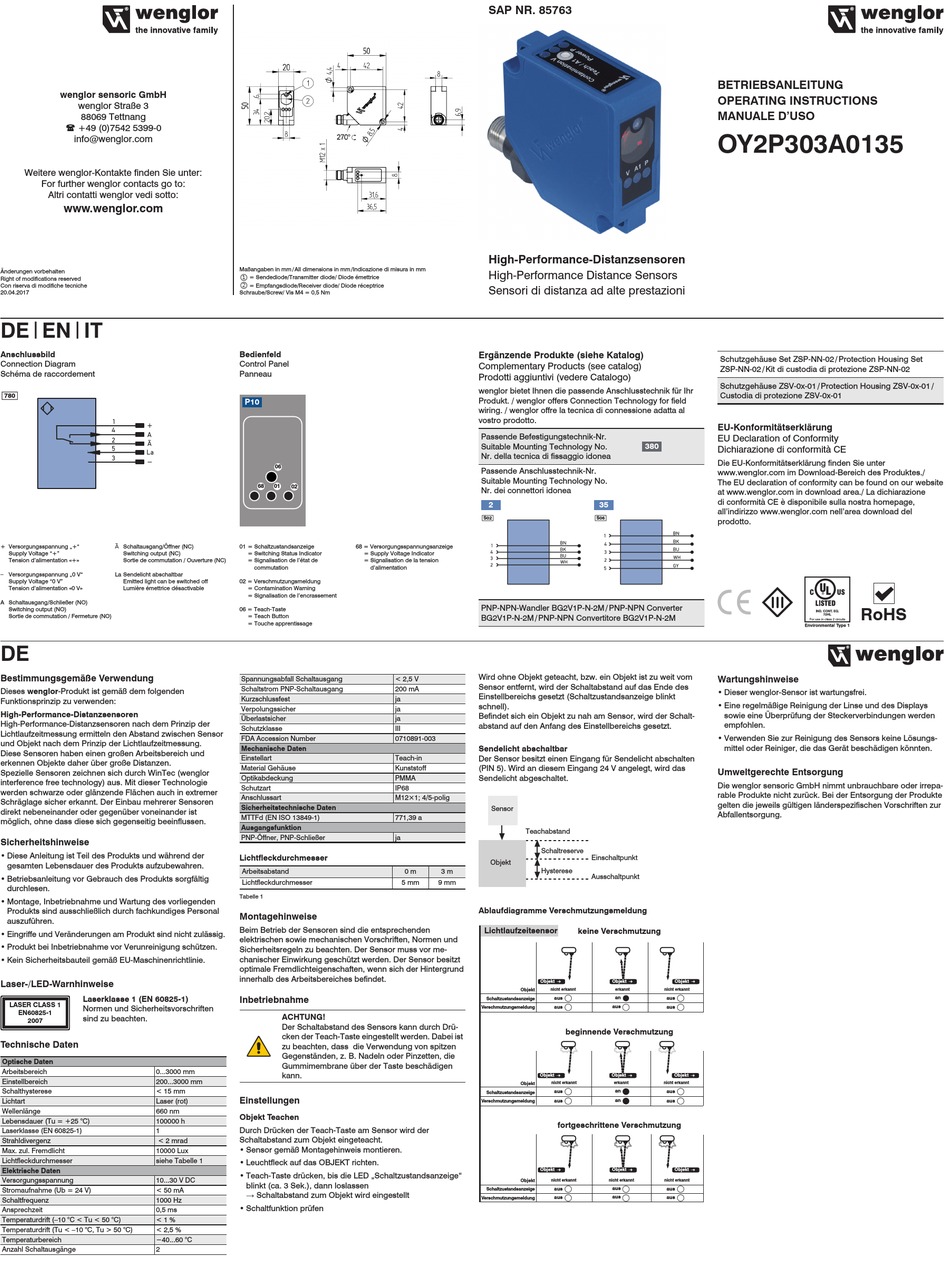

BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
MANUALE D'USO
OY2P303A0135
Schutzgehäuse Set ZSP-NN-02 / Protection Housing Set
ZSP-NN-02 / Kit di custodia di protezione ZSP-NN-02
Schutzgehäuse ZSV-0x-01 / Protection Housing ZSV-0x-01 /
Custodia di protezione ZSV-0x-01
EU-Konformitätserklärung
EU Declaration of Conformity
380
Dichiarazione di conformità CE
Die EU-Konformitätserklärung finden Sie unter
www.wenglor.com im Download-Bereich des Produktes./
The EU declaration of conformity can be found on our website
at www.wenglor.com in download area./ La dichiarazione
di conformità CE è disponibile sulla nostra homepage,
all'indirizzo www.wenglor.com nell'area download del
prodotto.
Wartungshinweise
• Dieser wenglor-Sensor ist wartungsfrei.
• Eine regelmäßige Reinigung der Linse und des Displays
sowie eine Überprüfung der Steckerverbindungen werden
empfohlen.
• Verwenden Sie zur Reinigung des Sensors keine Lösungs-
mittel oder Reiniger, die das Gerät beschädigen könnten.
Umweltgerechte Entsorgung
Die wenglor sensoric GmbH nimmt unbrauchbare oder irrepa-
rable Produkte nicht zurück. Bei der Entsorgung der Produkte
gelten die jeweils gültigen länderspezifischen Vorschriften zur
Abfallentsorgung.
Objekt
nicht erkannt
aus
aus
Objekt
nicht erkannt
aus
aus
Objekt
nicht erkannt
aus
aus
RoHS
