MANUALE DI ISTRUZIONI PER GRUPPO DI RAFFREDDAMENTO
IMPORTANTE:
PRIMA DELLA INSTALLAZIONE, DELL'USO O DI QUAL-
SIASI MANUTENZIONE AL GRUPPO DI RAFFREDDAMEN-
TO LEGGERE IL CONTENUTO DI QUESTO MANUALE
PONENDO PARTICOLARE ATTENZIONE ALLE NORME DI
SICUREZZA. CONTATTARE IL VOSTRO DISTRIBUTORE
SE NON AVETE COMPRESO COMPLETAMENTE QUESTE
ISTRUZIONI.
1 REGOLE DI SICUREZZA
1.1
INTRODUZIONE
Prima di utilizzare l'apparecchio ogni persona addetta all'u-
so, alla riparazione o al controllo deve leggere le seguenti
istruzioni di sicurezza e di uso.
Ricordate: la VOSTRA SICUREZZA DIPENDE DA VOI !!!
L'operatore è responsabile della propria sicurezza e di quel-
la di coloro che si trovano nella zona di lavoro. Deve quindi
conoscere tutte le norme di sicurezza ed osservarle.
NIENTE PUO' SOSTITUIRE IL BUON SENSO !!!!!
2 DESCRIZIONI GENERALI
2.1
SPECIFICHE
Questo apparecchio è un gruppo di raffreddamento auto-
nomo studiato per raffreddare le torce utilizzate negli
impianti di saldatura TIG, MIG,MAG e di taglio al plasma.
2.2
SPIEGAZIONE DEI DATI TECNICI
1x230V
U ~
1
50/60 Hz
Capacità serbatoio - Tank capacity
Behalterfassungsvermogen
Capacité du réservoir - Capacidad del tanque
®
Via A. Costa 24 Cadriano
Bologna-Italy
N°
Numero di matricola che deve essere sempre
citato per qualsiasi richiesta relativa alla
saldatrice.
U1
Tensione nominale di alimentazione.
1x - V
Alimentazione monofase.
50/60 Hz Frequenza.
I1
Corrente massima assorbita.
IP21
Grado di protezione della carcassa.
2.3
DESCRIZIONE DELLE PROTEZIONI
2.3.1
Protezione elettrica
Il gruppo di raffreddamento è protetto dai sovraccarichi tra-
mite fusibile.
2
IP 21
Ventilazione forzata
Forced ventilation
I 1.2
1
A
Kuhlart F - Ventile
Ventilacion forzada
5 L.
GRV8
GRV8
GRV8
1680
.
ART
2.3.2
Protezione "pressione e portata liquido
refrigerante".
Questa protezione è realizzata tramite un flussostato, inseri-
to sul circuito di raffreddamento. Il flussostato interrompe il
funzionamento della saldatrice quando all'interno del circui-
to idraulico non c'è passaggio di liquido.
N.B. Per utilizzare questa protezione il connettore E deve
essere inserito nella apposita presa del generatore.

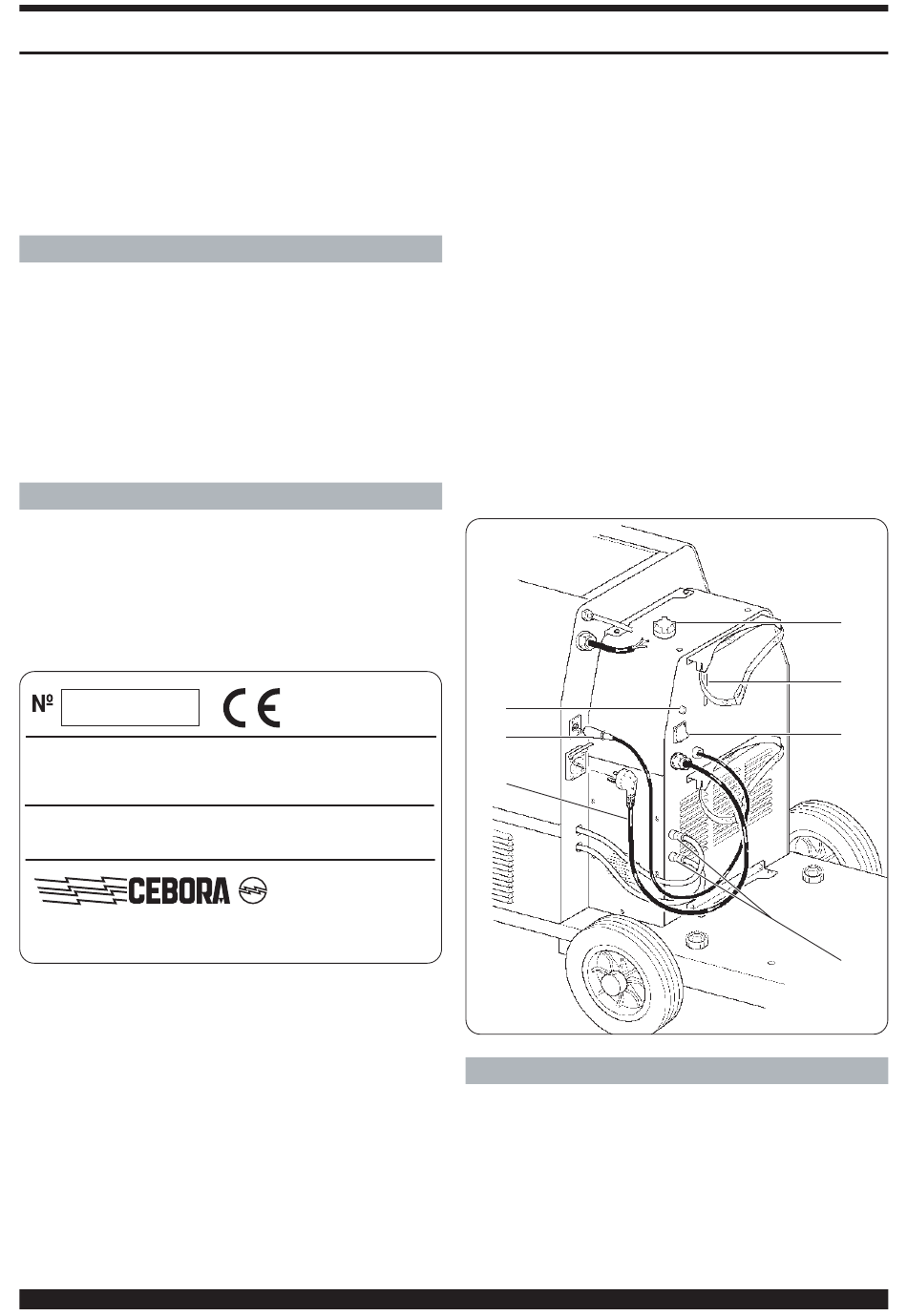

2.4
DESCRIZIONE DELL'APPARECCHIO
A)
Interruttore acceso/spento (I/0).
B)
Tappo del serbatoio.
C)
Asola per controllo del livello del liquido.
D)
Cavo di alimentazione.
E)
Connettore per la protezione "pressione liquido
refrigerante".
F)
Porta fusibile.
G)
Raccordi rapidi per i tubi di raffreddamento della
torcia.
Uscita acqua fredda. - contrassegno Blu.
Ingresso acqua calda. - contrassegno Rosso.
F
E
D
3
INSTALLAZIONE
3.1
SISTEMAZIONE.
Collocare l'apparecchio seguendo le istruzioni riportate nel
manuale della macchina con la quale deve essere utilizzato.
3.2
MESSA IN OPERA
L'installazione del gruppo deve essere fatta da personale
B
C
A
G
