MANUAL DE INSTRUÇÕES DA UNIDADE DE ARREFECIMENTO
IMPORTANTE:
ANTES DA INSTALAÇÃO, DO USO OU DE QUALQUER
MANUTENÇÃO NA UNIDADE DE ARREFECIMENTO LER
O CONTEÚDO DESTE MANUAL DANDO PARTICULAR
ATENÇÃO ÀS NORMAS DE SEGURANÇA. CONTACTAR
O DISTRIBUIDOR CASO NÃO TENHA COMPREENDIDO
INTEGRALMENTE AS INSTRUÇÕES DESCRITAS A
SEGUIR.
1 REGRAS DE SEGURANÇA
1.1 INTRODUÇÃO
Antes de utilizar o aparelho a pessoa encarregada do
uso, reparação ou controlo deverá ler as seguintes
instruções de segurança e utilização.
Lembre-se: SUA SEGURANÇA DEPENDE DE SI !!!
O utilizador é responsável pela própria segurança e pela
segurança daqueles que se encontram presentes na
zona de trabalho. Portanto, o mesmo deve conhecer
todas as normas de segurança e observá-las.
NADA PODE SUBSTITUIR O BOM SENSO !!!!!
2 DESCRIÇÕES GERAIS
2.1 ESPECIFICAÇÕES
Este aparelho é uma unidade de arrefecimento autónomo
estudado para arrefecer as tochas utilizadas nas insta-
lações de soldadura TIG, MIG, MAG e de corte plasma.
2.2 DESCRIÇÃO DOS DADOS TÉCNICOS
1x230V
U ~
1
50/60 Hz
Capacità serbatoio - Tank capacity
Behalterfassungsvermogen
Capacité du réservoir - Capacidad del tanque
®
Via A. Costa 24 Cadriano
Bologna-Italy
N° Número de matrícula que deverá ser indicado
em caso de qualquer solicitação relativa à
máquina de soldadura.
U1 Tensão nominal de alimentação.
1x - V Alimentação monofásica.
50/60 Hz Frequência.
I1 Corrente máxima absorvida.
IP21 Grau de protecção da carcaça.
2.3 DESCRIÇÃO DAS PROTECÇÕES
2.3.1 Protecção eléctrica
A unidade de arrefecimento está protegida contra sobre-
cargas por fusível.
12
IP 21
Ventilazione forzata
Forced ventilation
I 1.2
1 A
Kuhlart F - Ventile
Ventilacion forzada
5 L.
GRV8 GRV8 GRV8
1680
.
ART
2.3.2 Protecção "pressão e fluxo líquido refrigerante".
Esta protecção é realizada mediante um fluxómetro, inse-
rido no circuito de arrefecimento. O fluxómetro interrom-
pe o funcionamento da máquina de soldadura quando
dentro do circuito hidráulico não há passagem de líquido.
OBS.: Para utilizar esta protecção o conector (E) deve
estar inserido na específica tomada do gerador.

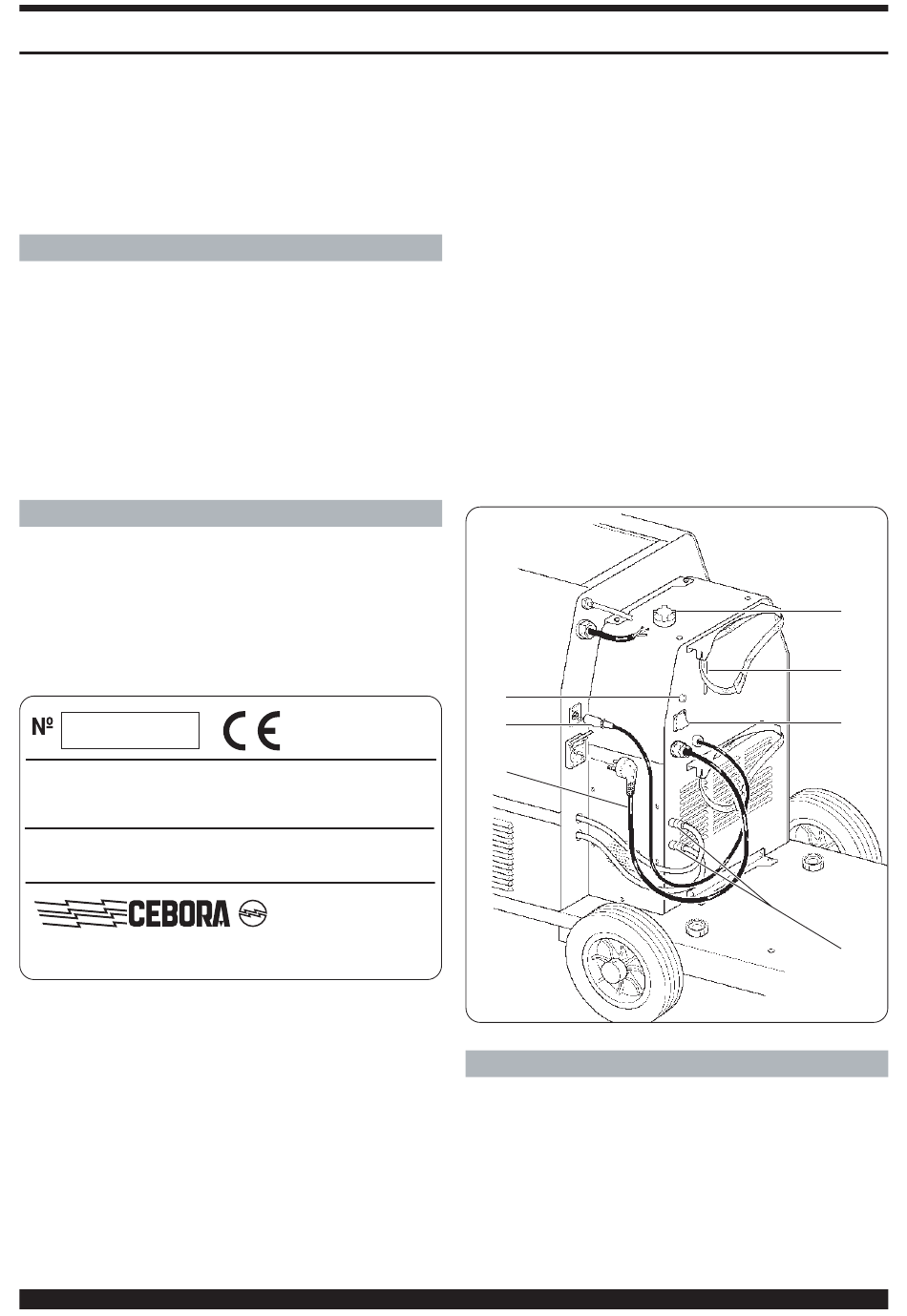

2.4 DESCRIÇÃO DO APARELHO
A) Interruptor ligado / desligado (I/0).
B) Tampão do tanque.
C) Fissura para o controlo do nível do líquido.
D) Cabo de alimentação.
E) Conector para a protecção "pressão líquido arre-
fecedor ".
F) Porta fusível.
G) Ligações rápidas para os tubos de arrefecimento
da tocha.
Saída água fria. - indicação Azul.
Entrada de água quente. - indicação Vermelha.
F
E
D
3 INSTALAÇÃO
3.1 ACONDICIONAMENTO
Posicionar o aparelho seguindo as instruções indicadas
no manual da máquina com a qual deverá ser utilizado.
3.2 FUNCIONAMENTO
A instalação deverá ser feita por pessoal qualificado.
Todas as ligações deverão ser efectuadas conforme as
B
C
A
G
