BRUGERVEJLEDNING TIL KØLEVÆSKEANLÆGGET
VIGTIGT:
INDEN KØLEVÆSKEANLÆGGET
ANVENDES ELLER VEDLIGEHOLDELSE, BEDES DE
LÆSE DENNE VEJLEDNING, SPECIELT KAPITLET MED
SIKKERHEDSREGLERNE. RET HENVENDELSE TIL
DERES FORHANDLER, HVIS DE IKKE HAR FORSTÅET
VEJLEDNINGEN FULDSTÆNDIGT.
1 SIKKERHEDSREGLER
1.1 INDLEDNING
Inden apparatet tages i brug skal enhver person, der har
til opgave at anvende, reparere eller kontrollere det, læse
følgende instruktioner for sikkerhed og brug.
Husk: I ER SELV ANSVARLIGE FOR DEN PERSONLIGE
SIKKERHED!!!
Operatøren er selv ansvarlig for den personlige sikkerhed,
samt for sikkerheden for de personer der befinder sig i
arbejdsområdet. Derfor skal han/hun kende alle gælden-
de sikkerhedsregler, og overholde dem.
DER FINDES INTET DER KAN TRÆDE I STEDET FOR
SUND FORNUFT !!!!!
2 GENERELLE BESKRIVELSER
2.1 SPECIFIKATIONER
Dette apparat er et selvstændigt kølevæskeanlæg, udvik-
let til afkøling af de brændere der anvendes på svej-
seanlæggene TIG, MIG, MAG og ved plasmaskæring.
2.2 FORKLARING AF DE TEKNISKE DATA
1x230V
U ~
1
50/60 Hz
Capacità serbatoio - Tank capacity
Behalterfassungsvermogen
Capacité du réservoir - Capacidad del tanque
®
Via A. Costa 24 Cadriano
Bologna-Italy
Nr. Serienummer der altid skal oplyses ved hen-
vendelser, der vedrører svejsemaskinen.
U1 Nominel forsyningsspænding.
1x - V Enfaset forsyning.
50/60 Hz Frekvens.
I1 Max optagen strøm.
IP21 Maskinkroppens beskyttelsesgrad.
2.3 BESKRIVELSE AF BESKYTTELSEN
2.3.1 Elektrisk beskyttelse
Kølevæskeanlægget er beskyttet mod overbelastning ved
hjælp af sikringer.
16
INSTALLERES,
IP 21
Ventilazione forzata
Forced ventilation
I 1.2
1 A
Kuhlart F - Ventile
Ventilacion forzada
5 L.
GRV8 GRV8 GRV8
1680
.
ART
2.3.2 Beskyttelse for "kølevæsketryk og -kapacitet".
Denne beskyttelse udføres v.h.a. en flowstat indsat i
kølevæskeanlægget. Flowstaten afbryder svejsemaski-
nens funktion, når der ikke passerer væske i hydrau-
likanlægget.
N.B. For at kunne bruge denne beskyttelse, skal stikket
(E) være indsat i stikkontakten på strømkilden.

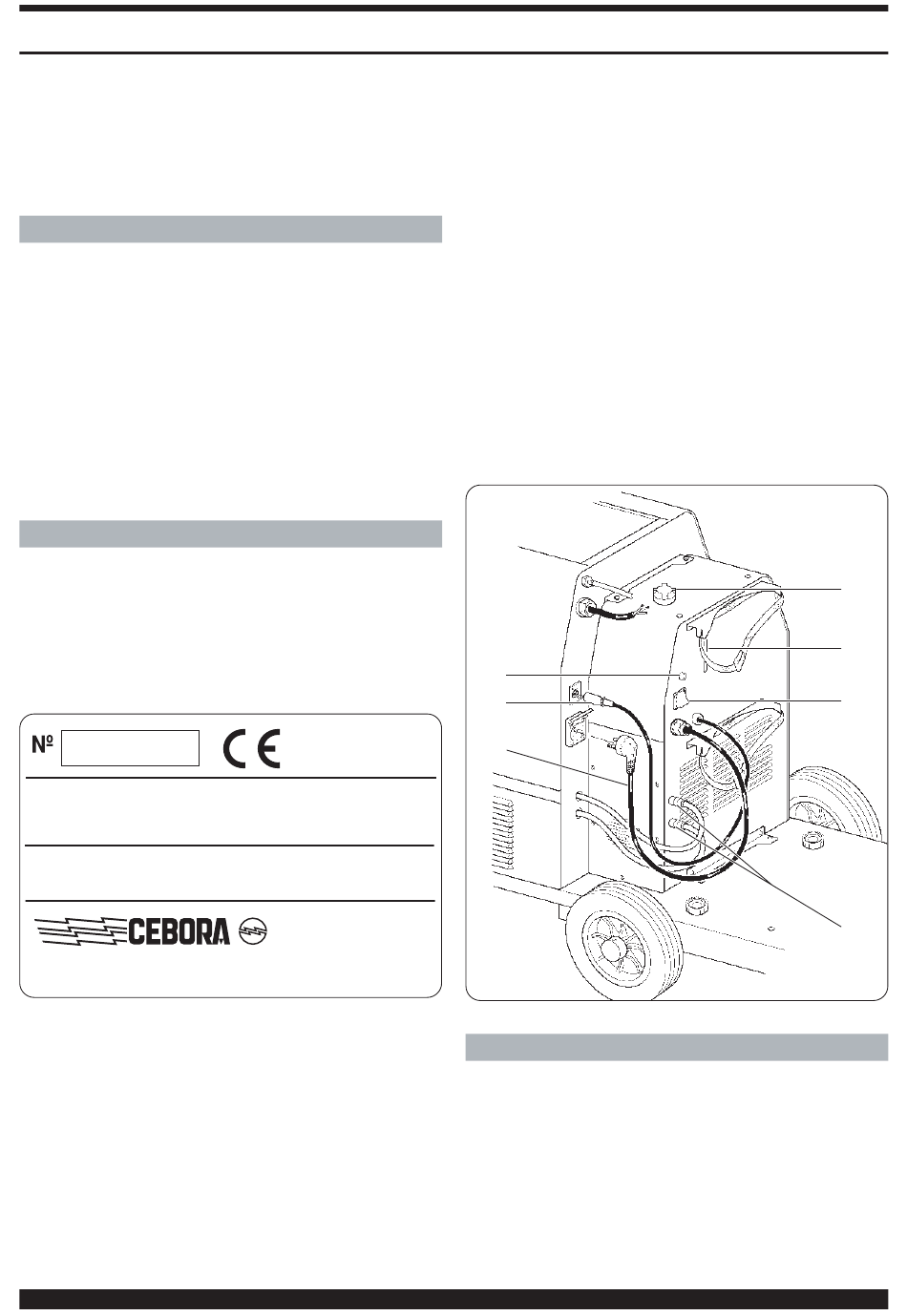

2.4 BESKRIVELSE AF APPARATET
A) Afbryder tændt/slukket (I/0).
B) Tankprop.
C) Åbning til kontrol af væskeniveauet.
D) Forsyningskabel.
E) Stik til beskyttelse for "kølevæsketrykket".
F) Sikringsholder.
G) Lynkoblinger til svejsepistolens køleslanger.
Udgang for koldt vand. - kendetegnet af den Blå
farve.
Indgang for varmt vand. - kendetegnet af den
Røde farve.
F
E
D
3 INSTALLERING
3.1 PLACERING
Anbring apparatet i overensstemmelse med instruktioner-
ne i vejledningen til den maskine, som apparatet skal bru-
ges sammen med.
3.2 IDRIFTSÆTTELSE
Installeringen af enheden skal udføres af kvalificeret per-
B
C
A
G
