BEDIENINGSHANDLEIDING VOOR WATERKOELUNIT
BELANGRIJK:
LEES DEZE HANDLEIDING, MET BIJZONDERE AANDA-
CHT VOOR DE VEILIGHEIDSVOORSCHRIFTEN, ALVO-
RENS DE UNIT TE INSTALLEREN, TE GEBRUIKEN OF
ONDERHOUD UIT TE VOEREN.
INDIEN U DE INSTRUCTIES IN DE HANDLEIDING NIET
HELEMAAL BEGRIJPT, NEEM DAN CONTACT OP MET
UW LEVERANCIER.
1 VEILIGHEIDSVOORSCHRIFTEN
1.1 INLEIDING
Vóór gebruik moeten alle bevoegde personen die de unit
gaan bedienen, repareren of inspecteren de volgende vei-
ligheids- en bedieningsvoorschriften lezen.
Denk eraan: UW VEILIGHEID HANGT VAN UZELF AF!
De gebruiker is verantwoordelijk voor zijn eigen veiligheid
en die van andere personen die zich in het werkgebied
bevinden. Daarom dient hij op de hoogte te zijn van alle
veiligheidsvoorschriften en deze na te leven.
NIETS GAAT BOVEN GEZOND VERSTAND!
2 ALGEMENE BESCHRIJVING
2.1 SPECIFICATIES
Dit apparaat is een onafhankelijke waterkoelunit,
bestemd voor het koelen van de toorts bij TIG-, MIG- en
MAG-lasapparatuur en van plasmasnijapparatuur.
2.2 VERKLARING VAN TECHNISCHE GEGEVENS
1x230V
U ~
1
50/60 Hz
Capacità serbatoio - Tank capacity
Behalterfassungsvermogen
Capacité du réservoir - Capacidad del tanque
®
Via A. Costa 24 Cadriano
Bologna-Italy
N° Serienummer dat moet worden vermeld bij alle
verzoeken met betrekking tot het
apparaat.
U1 Nominale voedingsspanning.
1xV Eenfasige voeding.
50/60 Hz Frequentie.
I1 Maximale ingangsstroom.
IP21 Beschermingsgraad van de behuizing
2.3 BESCHRIJVING VAN DE BEVEILIGINGEN
2.3.1 Elektrische beveiliging.
De waterkoelunit wordt beveiligd tegen overbelasting
door middel van een zekering.
18
IP 21
Ventilazione forzata
Forced ventilation
I 1.2
1 A
Kuhlart F - Ventile
Ventilacion forzada
5 L.
GRV8 GRV8 GRV8
1680
.
ART
2.3.2 Koelvloeistofstromings- en drukbeveiliging
Deze beveiliging gebeurt door middel van een flowmeter
in het koelcircuit. De flowmeter onderbreekt de werking
van het lasapparaat wanneer er geen vloeistof aanwezig
is in het koelcircuit.
OPMERKING: Om deze beveiliging te gebruiken, moet de
stekker (E) in de daarvoor bestemde aansluiting op de
stroombron worden gestoken.

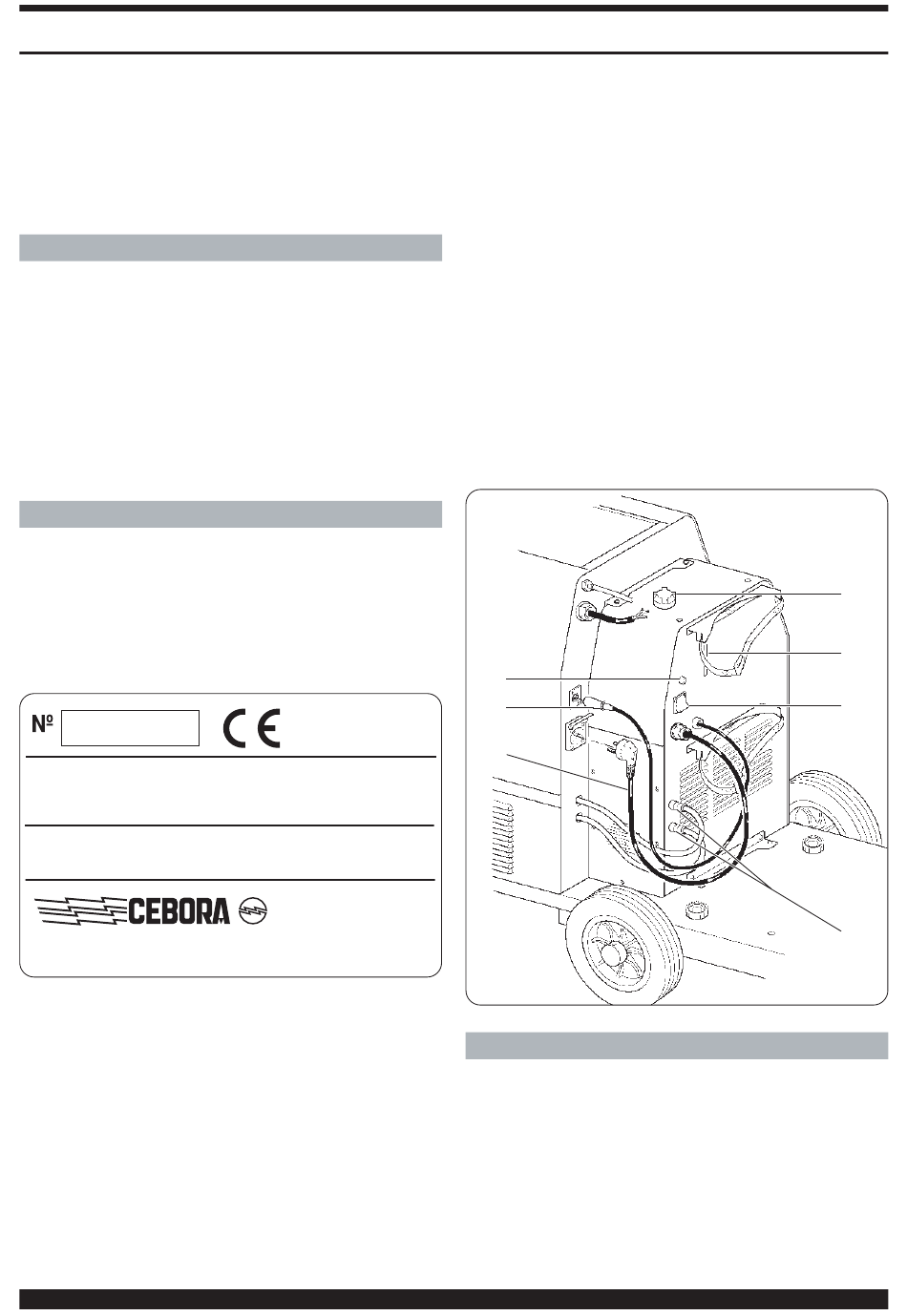

2.4 BESCHRIJVING VAN DE UNIT
A) Aan/uit-schakelaar (ON/OFF) (I/O).
B) Tankdop.
C) Peilglas voor controle van koelvloeistofpeil.
D) Voedingskabel.
E) "Koelvloeistofdruk"-beveiligingsconnector.
F) Zekeringhouder.
G) Snelkoppelingen voor de koelslangen van de
toorts.
Koudwateruitgang - Blauw.
Warmwateringang - Rood.
F
E
D
3 INSTALLATIE
3.1 OPSTELLING
Installeer de unit volgens de voorschriften in de handlei-
ding van het las- of snijapparaat waarmee het wordt
gebruikt.
3.2 INSTALLATIE
De unit mag uitsluitend worden geïnstalleerd door gekwa-
B
C
A
G
