Installation

A

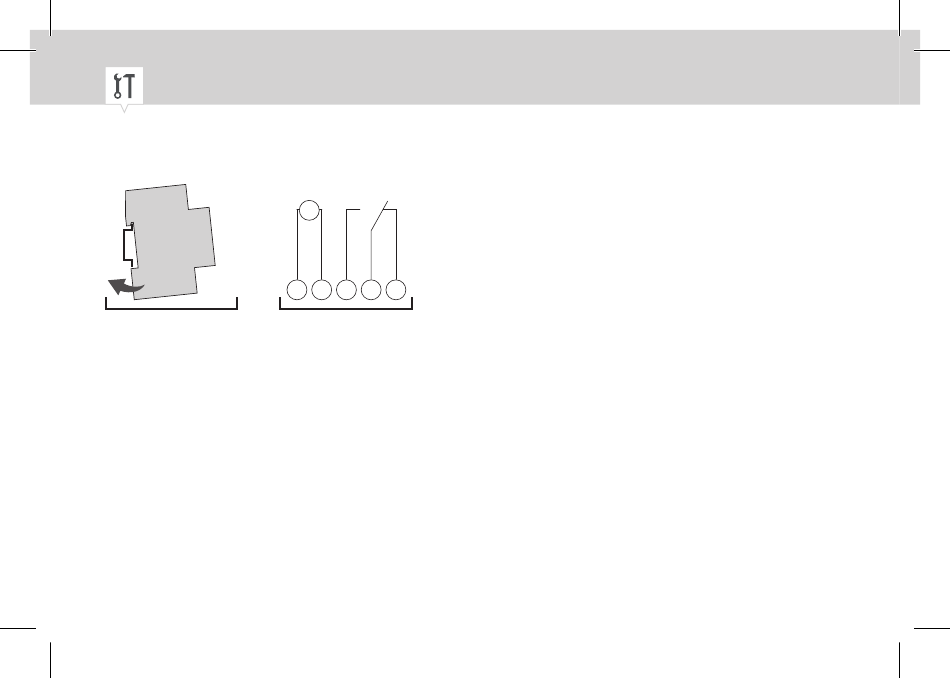

Abb. 4: Montage auf DIN-Schiene und Schaltbild
A Montage auf DIN-Schiene
B 110 – 230 V 1-Kanal-Verteilerschaltuhr
1. Verteilerschaltuhr von oben auf die DIN-Schiene (Abb. 4/A) setzen und nach hinten drücken, bis
diese einrastet.
2. Verteilerschaltuhr gemäß Schaltbild (Abb. 4/B) installieren (Leitungen mit einem Querschnitt
zwischen 1 mm² und 2,5 mm² verwenden).
12
CH1
M
~
L N 1 2 3
B
