Grasslin tactic 571.1 plus Anleitung

Instruction Manual
D GB F I
1.
Erstinbetriebnahme - Wahl der Menüsprache
1 6 12 18 24
1
Res.
MENU
Info
Im Auslieferungszustand befindet sich die
Zeitschaltuhr im Auto Mode mit voreingestellter
Uhrzeit, Datum und Menüsprache Englisch.
Prog.
1 6 12 18 24
1
Res.
MENU
D
50 memories time switches
E P NL CZ
OK
reset
1 6 12 18 24
D
C1
C
15:26:38
B
A
1
Res.
Allgemein
· Die mittlere Kommunikationszeile zeigt den
zur Auswahl stehenden Menüpunkt. Bei einer
Bestätigung mit OK wird dieser aktiviert.
· Blinkende Texte oder Symbole erfordern eine
Eingabe.
· Erfolgt innerhalb von 2 Minuten keine
Eingabe kehrt die Uhr in den Auto-Mode
zurück.
Funktionsanzeigen der beiden linken Tasten:
im Menü nach oben blättern
im Menü nach unten blättern
Auswahl/Vorschlag verwerfen
Auswahl/Vorschlag annehmen
Kurz Drücken = +1
+
Lang Drücken (ca. 2 sec) = +5
Kurz Drücken = -1
-
Lang Drücken (ca. 2 sec) = -5
Prog.
7
Neues Programm

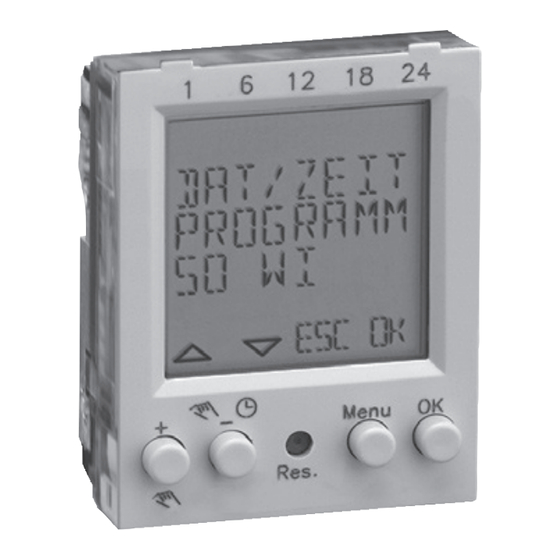

Display
A Funktionsanzeigen der beiden linken Tasten
E
B Kanalzustandsanzeigen
F
= Kanal 1 EIN
= Kanal 1 AUS
Kanal 1 = C1, Kanal 2 = C2
G
C 3 Kommunikationszeilen für Zeitanzeige,
Menüpunkte, Eingabeaufforderungen etc.
MENU
D Wochentaganzeige
E Übersicht Tages-Schaltprogramm
H
F Anzeige Sommer-/Winterzeit
G Betriebsspannung (permanente Punkte)
I
Gangreservebetrieb (Punkte blinken)
H Funktionsanzeigen der beiden rechten
J
Tasten
K
Tasten
I Reset
Bei einem Reset bleiben die Programme
erhalten. Es muss Datum und Uhrzeit neu
eingestellt werden. Resettaste mit einem
stumpfen Gegenstand (Kugelschreiber)
betätigen.
J Rechte Tasten
K Linke Tasten mit Handschalterfunktion im
Automatikbetrieb
Funktionsanzeigen der beiden rechten Tasten:
Verlassen des Automatikbetriebes und
MENU
Einstieg in den Programmiermodus
Kurz Drücken = einen Schritt zurück
ESC
Lang Drücken (ca. 2 sec) = Zurück in
den Automatikbetrieb
Auswahl treffen und übernehmen
OK
EDT Änderungswunsch im Lesen-Mode
N Befehl nicht ausführen
Befehl ausführen
J
Löschen
DEL
nur bei 2-Kanal
6
8
Info
Die Schaltuhr besitzt 50
Speicherplätze.
Beispiel
EIN-Befehl für Kanal 1 um
15.00 Uhr. AUS-Befehl um
18:00 Uhr.
· Programm NEU wählen
und mit OK bestätigen.
· Es werden kurz die
freien Speicherplätze
angezeigt.
· Kanal auswählen und
mit OK bestätigen.
· Tagesblock oder Einzel-
tag (freie Blockbildung)
auswählen und mit OK
bestätigen.
· Stunde für EIN-Befehl
eingeben (+/-) und mit
OK bestätigen.
· Minute für EIN-Befehl
eingeben (+/-) und mit
OK bestätigen.
· Stunde für AUS-Befehl
eingeben (+/-) und mit
OK bestätigen.
· Minute für AUS-Befehl
eingeben (+/-) und mit
OK bestätigen.
· Programm wird
gespeichert.
· Programm springt in die
Auswahl LESEN, NEU,
DEL. Es können nun
weitere Programme
erstellt werden.
