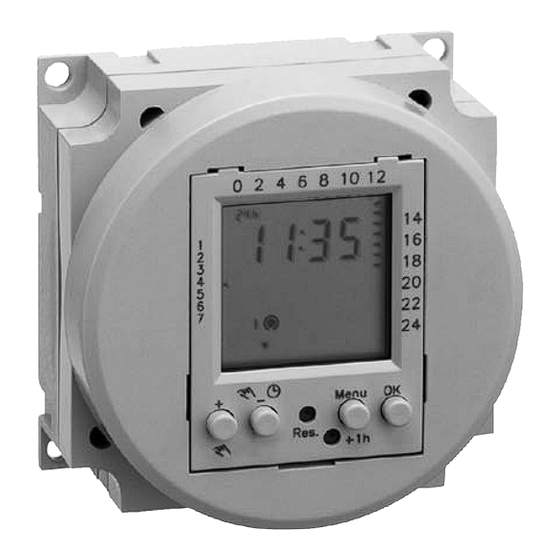

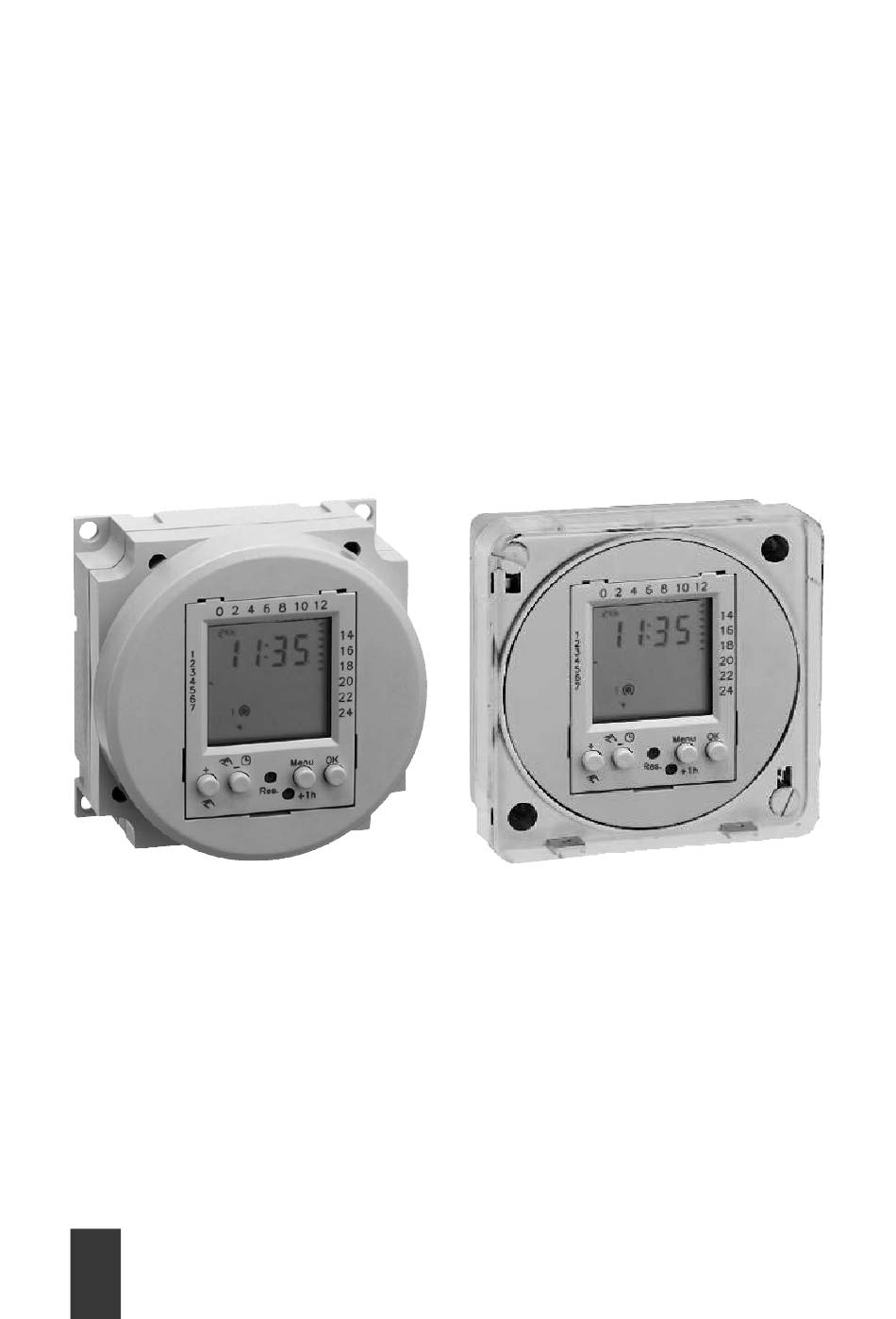

- Seite 1 Bedienungsanleitung Instruction Manual 20 memories time switches FMD 120 / 220 D GB F P NL S DK FIN CZ PL...
- Seite 2 Seite Sicherheitshinweise ............................5 Zusammenbau ..............................6 Symbole, Funktionstasten ......................... 7 reset Menu Einstellen des Timers ............................ 8 Prog Einstellen von 24h- oder AM/PM-Format, Uhrzeit, Wochentag ..........8 Prog. Voreingestellte Programme ........................10 Auswahl der voreingestellten Programme P01 bis P03 ............11 prog Individuelle Programme ..........................12 prog...
- Seite 3 Sicherheitshinweise · Der Anschluß und die Montage elektrischer Geräte darf nur durch eine Elektrofachkraft erfolgen. · Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches. · Beachten Sie Ihre nationalen Vorschriften und die jeweiligen Sicherheitsbestimmungen. · Ausschaltbefehle haben Vorrang vor Einschaltbefehlen. Zusammenbau MIL 72 D120 MIL 72A D120...
- Seite 4 Zubehör MIL 72 D120 MIL 72E D120 Klemmenabdeckung Einbausockel 01.78.0004.6 01.79.0002.2 MIL 72 D220 Plombierglas Plombierglas - IP40 01.78.0021.6 Plombierschraube 16.10.0011.8 Verteilerschienenmontage, Riegel 01.78.0036.6...
- Seite 5 reset : Übersicht über tägliches Schaltprogramm : Einstellung auf 24h- oder AM/PM-Anzeigeformat : Umstellung auf Sommer-/Winterzeit : Wochentaganzeige : EIN/AUS-Anzeige : Manueller Betrieb / konstant EIN / konstant AUS : Automatischer Betrieb Res. Menu OK : Einstelltasten: Durch Drücken der Taste (länger als 2 Sek.) kann der Timer in 5er-Schritten verstellt werden Res.
-
Seite 6: Voreingestellte Programme (Erstinstallation)
Menu Prog Die Vorgehensweise bei der Programmierung des Timers ist abhängig davon, ob voreingestellte und individuelle Programme verwendet werden sollen. Dabei ist unterschiedlich vorzugehen. Voreingestellte Programme (Erstinstallation) Mit der Reset Taste können die folgenden Werte eingestellt werden: Res. Menu OK 24h- oder am/pm-Format: siehe Seite 8 Zeit (Stunde und Minuten):... - Seite 7 Stunden einstellen Res. Menu OK Die Stunde auswählen (+/-) und mit OK bestätigen. Minuten einstellen Res. Menu OK Die Minuten auswählen (+/-) und mit OK bestätigen. Wochentag einstellen Res. Menu OK Den Wochentag auswählen (+/-) und mit OK bestätigen. 1 = Montag 5 = Freitag 2 = Dienstag 6 = Samstag...
- Seite 8 Prog. P01: Mo - So, 1 x EIN/AUS Programme P01-03 Die Ein- und Ausschaltzeiten für die Pro- gramme P01 bis P03 sind voreingestellt (pre). Der Anwender kann diese Progamme ändern. Individuelles Programm, P-- P01: Mo - So, 2 x EIN/AUS Unter der Menü-Option P-- kann ein indivi- duelles Programm erstellt werden.
- Seite 9 prog Vorgehensweise nach Einstellen der Zeit im Reset-Modus. Res. Menu OK Voreingestelltes Programm auswählen (+/-). Res. Menu OK Nach der Auswahl des gewünschten Pro- grammes stehen die folgenden Optionen zur Verfügung: Menu: Programmierung beenden OK: Aufrufen der voreingestellten Programme, um die Auswahl entweder zu ändern (pro- grammierte EIN- bzw.
- Seite 10 prog Vorgehensweise nach dem Einstellen von Zeit und Wochentag im Menü-Modus oder nach dem Hinzufügen von Programmen zu den voreingestellten Programmen P01 bis P03. Programm einstellen EIN Res. Menu OK und mit OK bestätigen. Stunde einstellen EIN Res. Menu OK Stunde auswählen (+/-) und mit OK bestätigen.
- Seite 11 prog Wochentag einstellen EIN Res. Menu OK Wochentag auswählen (+/-) und mit OK bestätigen. Mögliche Wochenblöcke und Einzeltage Kanal einstellen (nur bei 2-Kanal-Version) Res. Menu OK Ch1 oder Ch2 auswählen (+/-) und mit OK bestätigen.
- Seite 12 prog Stunde einstellen AUS Res. Menu OK Stunde auswählen (+/-) und mit OK bestätigen. Minuten einstellen AUS Res. Menu OK Minuten auswählen (+/-) und mit OK bestätigen. Wochentag einstellen AUS Res. Menu OK Wenn die AUS- und EIN-Schaltung am gleichen Tag erfolgt, können Sie entweder mit der Menu Taste die Programmierung beenden, oder mit der OK Taste eine neue EIN-Schaltprogrammierung vornehmen.
- Seite 13 prog Verschieben Wenn die AUS-Schaltung am nächsten Tag erfolgt, drücken Sie zuerst die ''+'' Taste und dann die Menu oder OK Taste. Beispiel: Mo - Fr Mo - Fr 20:00 Uhr - 03:00 Uhr EIN 20:00 Uhr - 03:00 Uhr EIN 03:00 Uhr - 20:00 Uhr AUS Die - Sa 03:00 Uhr - 20:00 Uhr AUS...
- Seite 14 Res. Menu OK Drücken Sie zuerst die Menu Taste und dann die OK Taste, bis die EIN-Schaltzeit des Programmes erscheint, das gelöscht werden soll. Res. Menu OK ''--'' auswählen (+/-) und mit OK bestätigen. Res. Menu OK Hinweis: Schaltprogramme werden in EIN-AUS-Paaren gelöscht.
- Seite 15 Res. Menu OK Mit der +1h Taste kann die Uhr auf Sommer- und Winterzeit umgestellt werden. · Durch Drücken der +1h Taste schaltet die Uhr um 1 Stunde vor. · +1h erscheint im Display. · Durch nochmaliges Drücken der +1h Taste schaltet die Uhr um 1 Stunde zurück.
