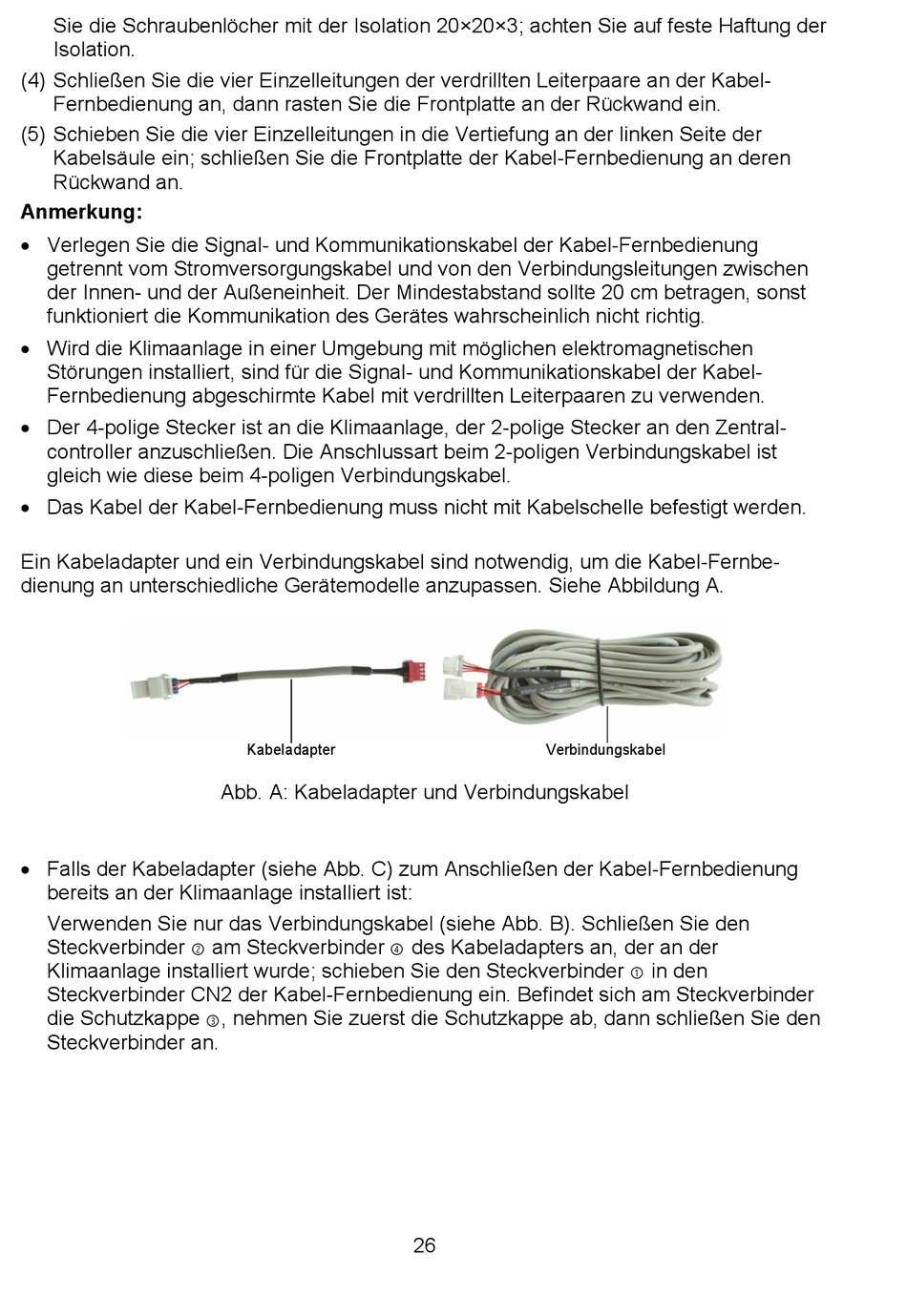

Sie die Schraubenlöcher mit der Isolation 20×20×3; achten Sie auf feste Haftung der
Isolation.
(4) Schließen Sie die vier Einzelleitungen der verdrillten Leiterpaare an der Kabel-
Fernbedienung an, dann rasten Sie die Frontplatte an der Rückwand ein.
(5) Schieben Sie die vier Einzelleitungen in die Vertiefung an der linken Seite der
Kabelsäule ein; schließen Sie die Frontplatte der Kabel-Fernbedienung an deren
Rückwand an.
Anmerkung:
Verlegen Sie die Signal- und Kommunikationskabel der Kabel-Fernbedienung
getrennt vom Stromversorgungskabel und von den Verbindungsleitungen zwischen
der Innen- und der Außeneinheit. Der Mindestabstand sollte 20 cm betragen, sonst
funktioniert die Kommunikation des Gerätes wahrscheinlich nicht richtig.
Wird die Klimaanlage in einer Umgebung mit möglichen elektromagnetischen
Störungen installiert, sind für die Signal- und Kommunikationskabel der Kabel-
Fernbedienung abgeschirmte Kabel mit verdrillten Leiterpaaren zu verwenden.
Der 4-polige Stecker ist an die Klimaanlage, der 2-polige Stecker an den Zentral-
controller anzuschließen. Die Anschlussart beim 2-poligen Verbindungskabel ist
gleich wie diese beim 4-poligen Verbindungskabel.
Das Kabel der Kabel-Fernbedienung muss nicht mit Kabelschelle befestigt werden.
Ein Kabeladapter und ein Verbindungskabel sind notwendig, um die Kabel-Fernbe-
dienung an unterschiedliche Gerätemodelle anzupassen. Siehe Abbildung A.
Falls der Kabeladapter (siehe Abb. C) zum Anschließen der Kabel-Fernbedienung
bereits an der Klimaanlage installiert ist:
Verwenden Sie nur das Verbindungskabel (siehe Abb. B). Schließen Sie den
Steckverbinder
Klimaanlage installiert wurde; schieben Sie den Steckverbinder
Steckverbinder CN2 der Kabel-Fernbedienung ein. Befindet sich am Steckverbinder
die Schutzkappe
Steckverbinder an.
Kabeladapter
Abb. A: Kabeladapter und Verbindungskabel
am Steckverbinder
②
, nehmen Sie zuerst die Schutzkappe ab, dann schließen Sie den
③
Verbindungskabel
des Kabeladapters an, der an der
④
26
