4.2 Anforderungen an die Installation
(1) Die Kabel-Fernbedienung darf nicht an feuchten Orten installiert werden.
(2) Der Installationsort für die Kabel-Fernbedienung darf nicht direkter
Sonnenbestrahlung ausgesetzt sein.
(3) Der Installationsort für die Kabel-Fernbedienung darf nicht in der Nähe von heißen
Gegenständen oder Spritzwasser liegen.
4.3 Installationsart

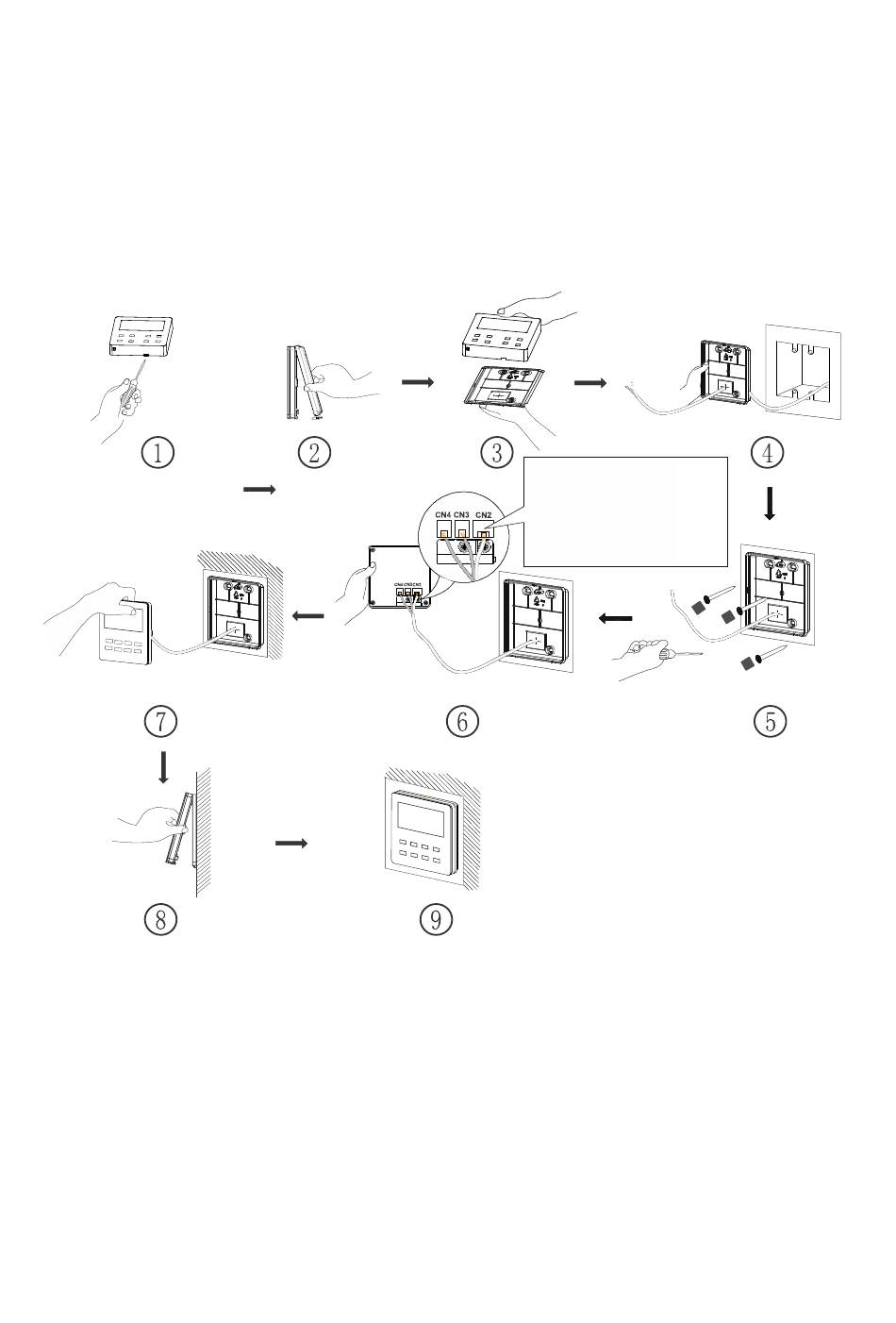

Abb. 23: Vorgehensweise bei der Installation der Kabel-Fernbedienung
In Abb. 23 ist die grundlegende Vorgehensweise bei der Installation der Kabel-
Fernbedienung gezeigt. Während der Installation sind die folgenden Punkte zu
beachten:
(1) Schalten Sie vor der Installation die Stromversorgung der Inneneinheit ab.
(2) Ziehen Sie die vier Einzelleitungen (zwei verdrillte Leiterpaare) aus der
Installationsöffnung heraus, und ziehen Sie diese durch das rechteckige Loch in der
Rückwand der Kabel-Fernbedienung durch.
(3) Befestigen Sie die Rückwand der Kabel-Fernbedienung an der Wand, und
schrauben Sie sie mit M4*25 Schrauben an den Montagebohrungen an. Schließen
Am CN2 muss die Inneneinheit
angeschlossen werden.
CN3 und CN4 dienen zum Anschließen
des Zentralcontrollers, ihre Funktion ist
identisch. Zur Kommunikation können
die Benutzer einen oder die beiden
Steckverbinder je nach Bedarf
auswählen.
25
