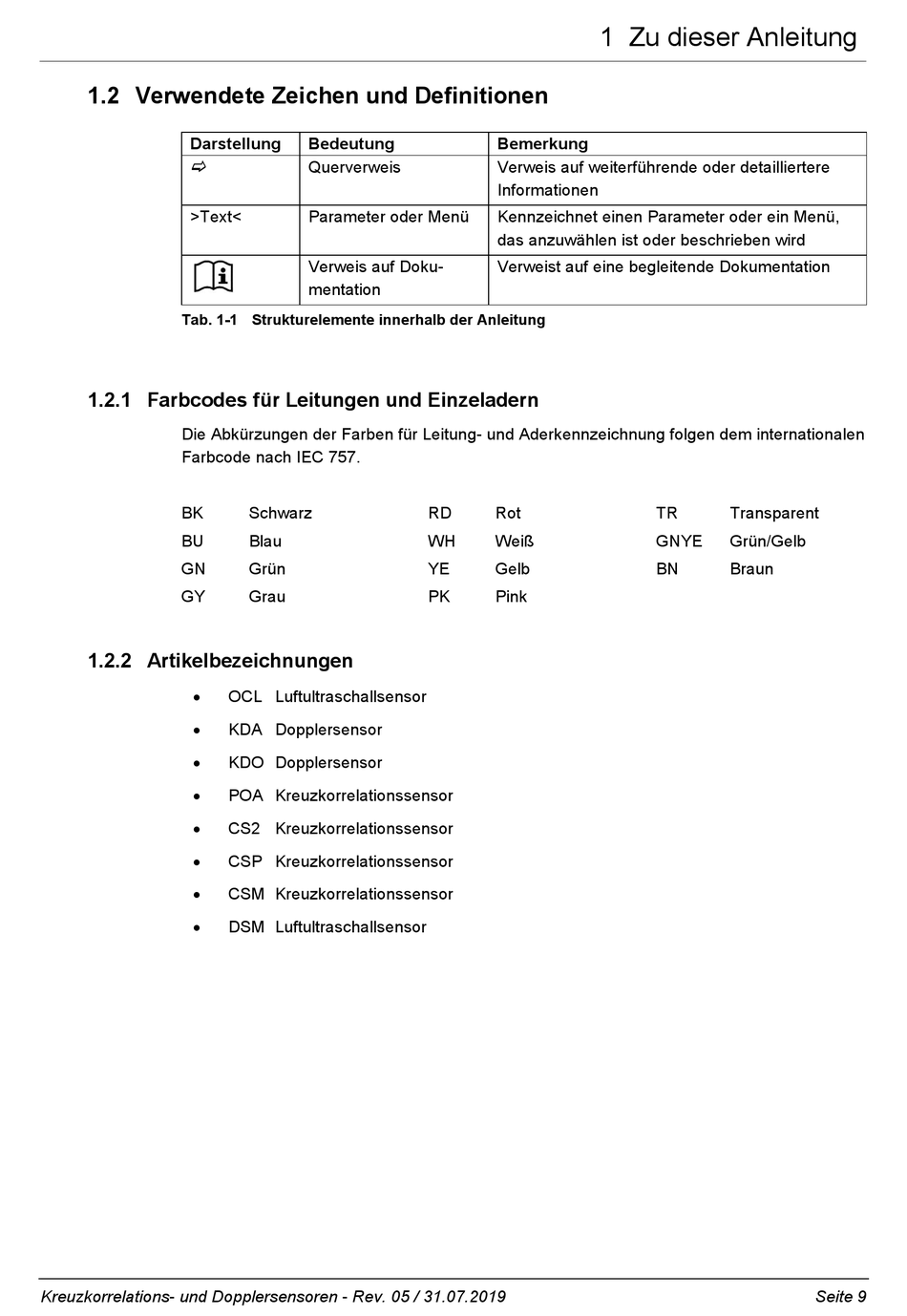

1.2 Verwendete Zeichen und Definitionen
Darstellung
>Text<
Tab. 1-1 Strukturelemente innerhalb der Anleitung
1.2.1 Farbcodes für Leitungen und Einzeladern
Die Abkürzungen der Farben für Leitung- und Aderkennzeichnung folgen dem internationalen
Farbcode nach IEC 757.
BK
BU
GN
GY
1.2.2 Artikelbezeichnungen
•
•
•
•
•
•
•
•
Kreuzkorrelations- und Dopplersensoren - Rev. 05 / 31.07.2019
Bedeutung
Querverweis
Parameter oder Menü
Verweis auf Doku-
mentation
Schwarz
Blau
Grün
Grau
OCL Luftultraschallsensor
KDA Dopplersensor
KDO Dopplersensor
POA Kreuzkorrelationssensor
CS2 Kreuzkorrelationssensor
CSP Kreuzkorrelationssensor
CSM Kreuzkorrelationssensor
DSM Luftultraschallsensor
Bemerkung
Verweis auf weiterführende oder detailliertere
Informationen
Kennzeichnet einen Parameter oder ein Menü,
das anzuwählen ist oder beschrieben wird
Verweist auf eine begleitende Dokumentation
RD
Rot
WH
Weiß
YE
Gelb
PK
Pink
1 Zu dieser Anleitung
TR
Transparent
GNYE
Grün/Gelb
BN
Braun
