Lightmaxx Vega Matrix Wash Bedienungsanleitung Seite 6

Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

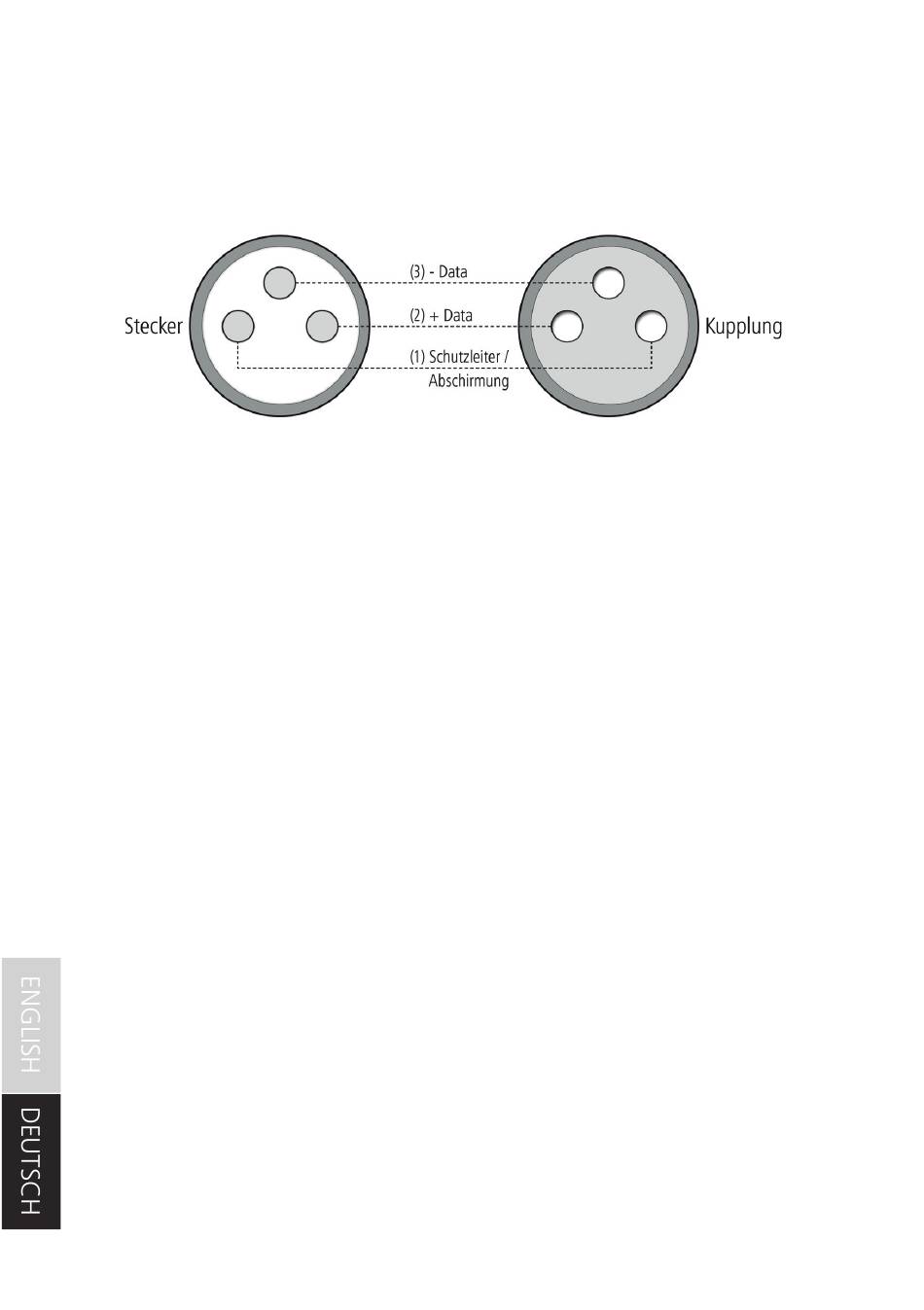

Konfi guration des DMX Steckers:
Widerstand 120 Ohm 1/4W zwischen Pin 2 (DMX) und Pin 3 (DMX+) der letzten Fixierung.
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, ihrer
DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befi ndlichen Gerätes.
Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie
das Gerät entsprechend Ihrer DMX Konfi guration. Das Gerät verfügt über einen DMX Modus mit
13 oder 48 Kanälen, welchen folgende Funktionen zugrunde liegen:
6
